Всі люблять їсти картоплю, але так само вдало можна стріляти їм з гармати. Також відомої як картоплемет, картопляний пістолет, Картопляна гармата, це кумедний проект, який демонструє принципи фізики. Частина гострих відчуттів і задоволення побудови картопляного пістолета є експериментом з базовою конструкцією для налаштування продуктивності і вилучення цінного інженерного уроку. Проявіть творчий підхід з вашою картоплею!
Кроки
Частина1З 4:
Зберіть частини
Частина1З 4:
Візьміть всі ваші деталі готові до складання.Нижче наведено список деталей.-

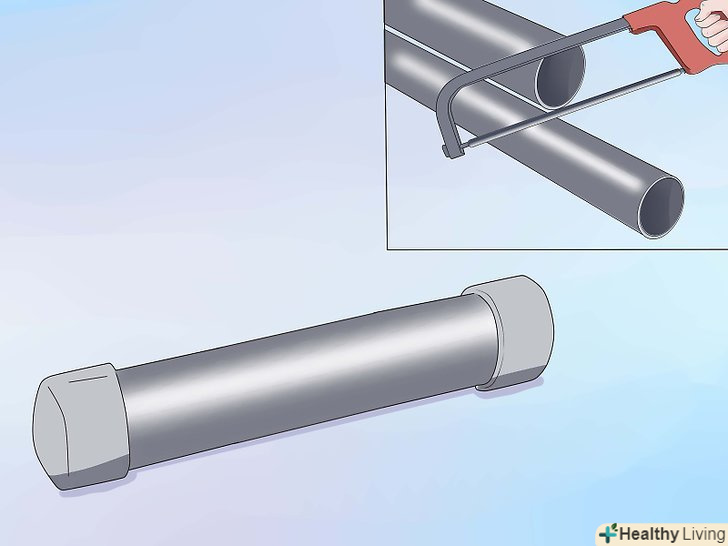

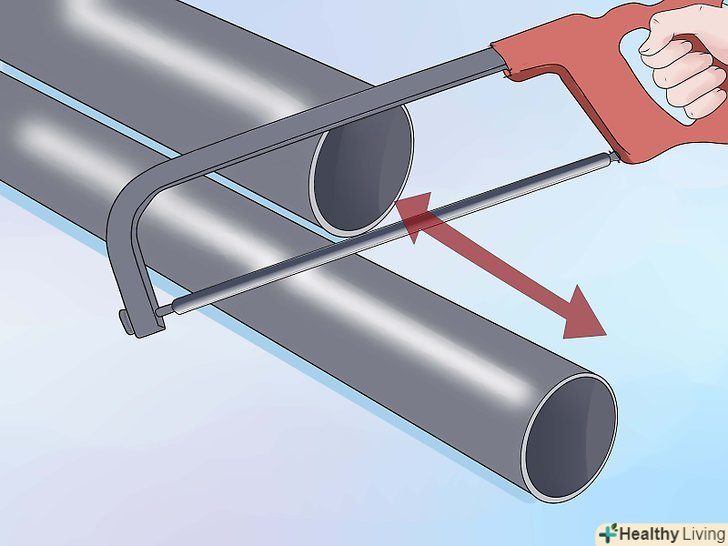

За допомогою пилки виріжте всі ваші труби до потрібної довжини.
-
Приклейте торцевий тримач на кінець труби камери (товщі, тонше), переконайтеся, що клей не потрапляє в різьблення.
-

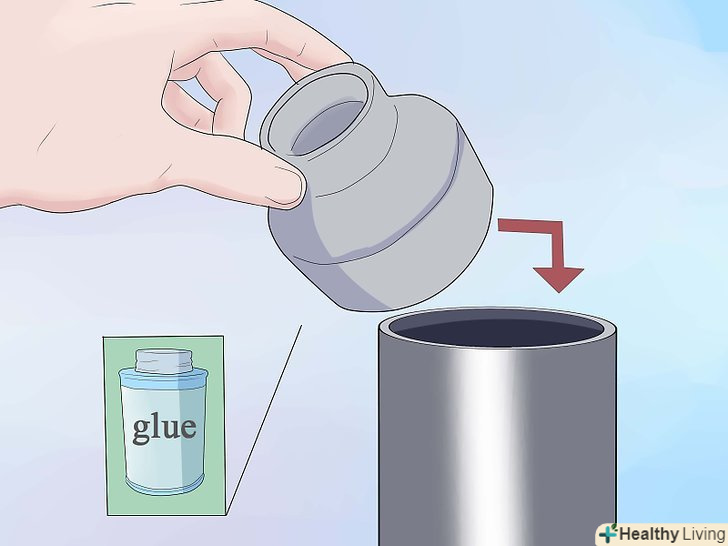

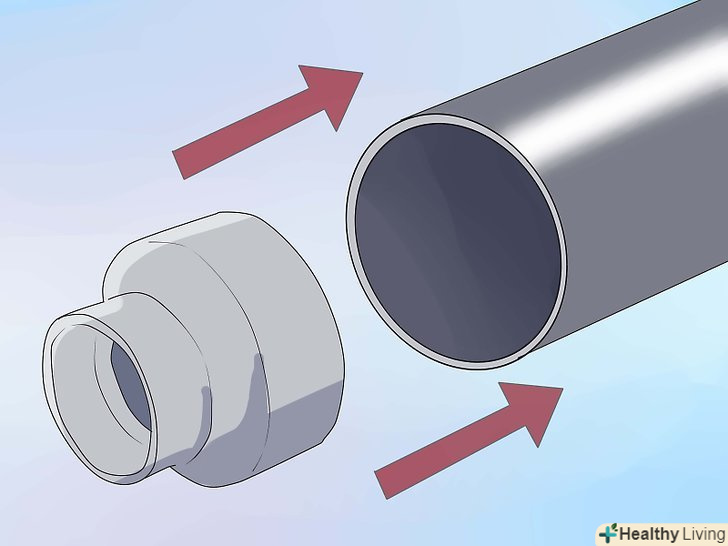

Візьміть 3 дюйми (7,62 см) до 1.5-дюймового (3,81 см) перетворювача і склейте 3-дюймовий кінець іншої сторони камери згоряння.
-

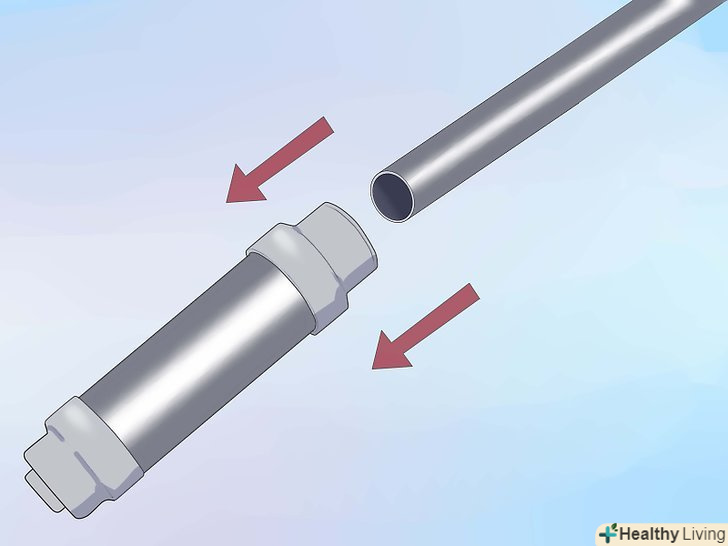

Приклейте стовбур на інший кінець редуктора.
-

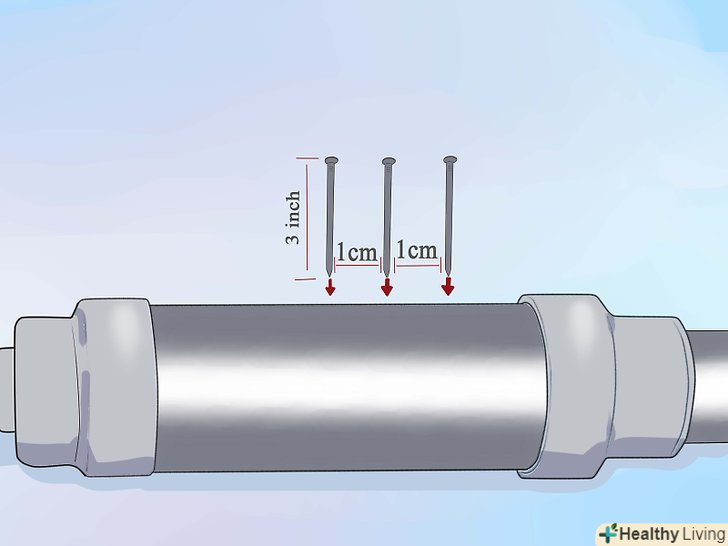

Помістіть два 3-дюймових цвяха в 3-дюймову секцію з обох сторін, на відстані приблизно в 1 см.
-

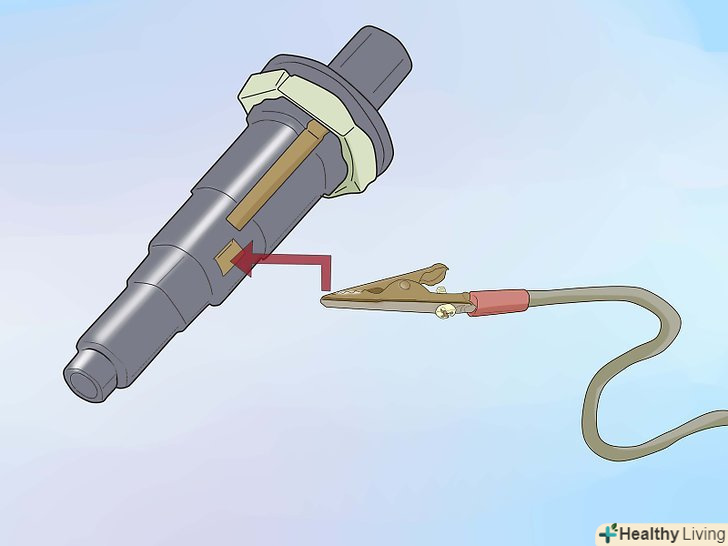

Прикріпіть невеликі затискачі типу "крокодил" до Вашого іскроуловлювача барбекю.
-

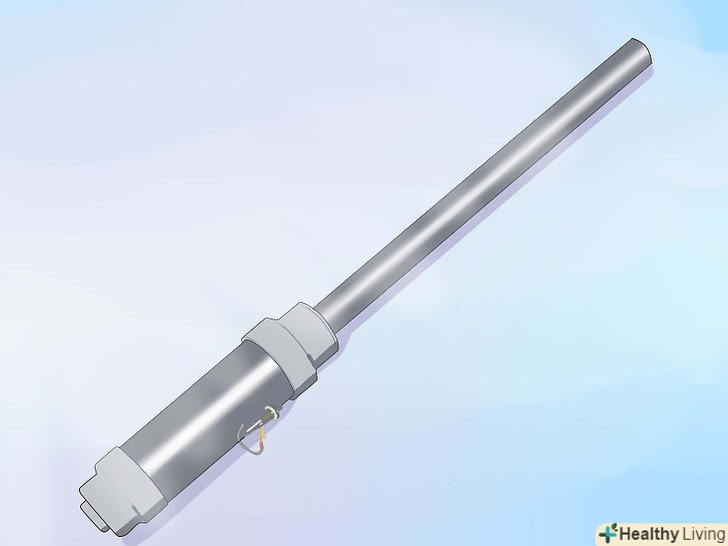

Дайте йому висохнути протягом дня, і ви будете готові стріляти.
Частина2З 4:
Додаткові частини збірки
Частина2З 4:
-
Створіть повітряну камеру.скоротіть дві довжини 2 дюймової (5,08 см) труби діаметром 30 дюймів і третину 6 дюймової (15,24 см) довжини. На одному кінці склейте на 2" x1 " затичку x FIPT труби перетворювача даних. Щоб зробити це, приклейте втулку в загальну зв'язку, потім приклейте зв'язку на трубу. Використовуючи лікті, зробіть U-подібну трубу з 6-дюймовою секцією як підставу U. вимкніть велосипедну трубу, залишаючи клапан і маленьку відкидну стулку гуми навколо клапана, приблизно 3/4 дюйма(7-10см) шириною. Перш, ніж склеїти заглушку на трубі, просвердлите отвір в центрі, досить велике для велосипедного клапана. Вставте вирізаний з труби клапан, і, використовуючи гайку, стисніть клапан на верхівці. Склейте верхівку на відкритому кінці труби. Де внутрішня різьба проходить через ніпель труби довжиною 3 дюйми. Обов'язково використовуйте стрічку тефлону на зовнішній різьбі соски!

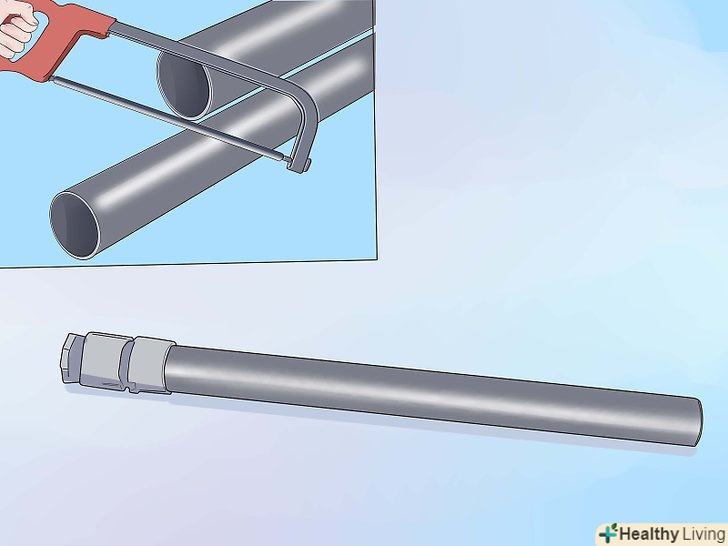

- Зробіть стовбур.обріжте довжини 2 "Діаметр труби 36" довше (пам'ятайте, ви завжди можете обрізати її пізніше!), а також скоротити 4 "довгий шматок 1" діаметра труби. Приклейте залишилися редуктор втулки в один кінець стовбура (для цього, клей нанесіть в муфту, потім приклейте муфту на трубу), приклейте 1 трубу у втулку. Нарешті, приклейте 1 трубу х MIP адаптер на кінець 1 " труби.
-

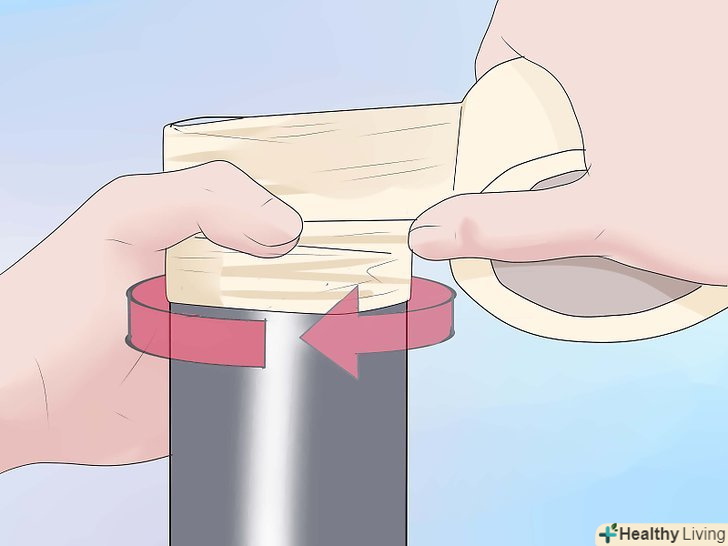

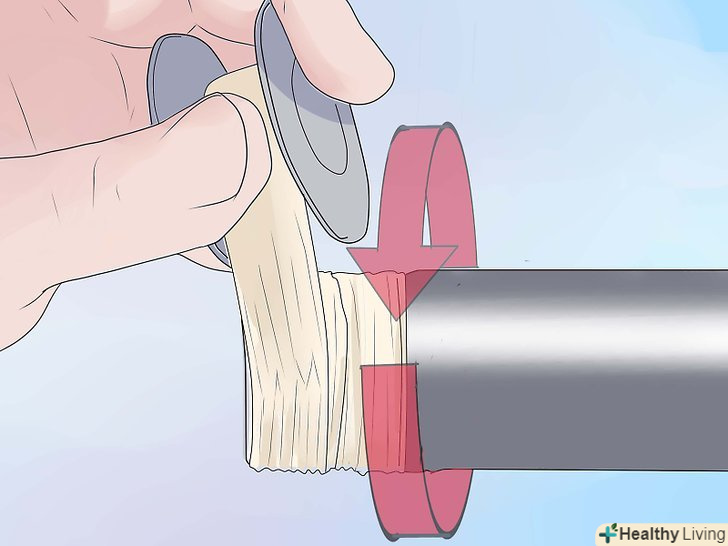

Покладіть тефлонову стрічку на відкритому кінці труби повітряного ніпеля.направте повітряну камеру в клапан. Переконайтеся, що повітря буде рухатися в правильному напрямку! Повітря з камери повинен перейти в отвір клапана, і з отвору клапана, як показано стрілками. Не затягуйте до упору, і не забудьте розташувати клапан на камері, там місце для стовбура.
-

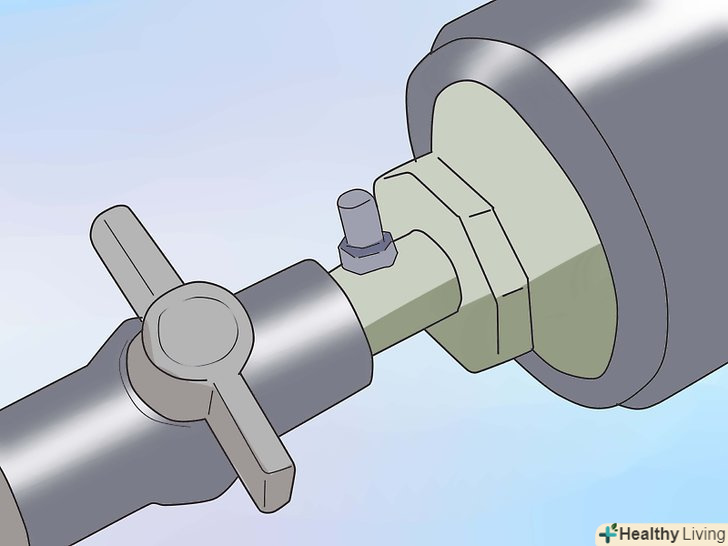

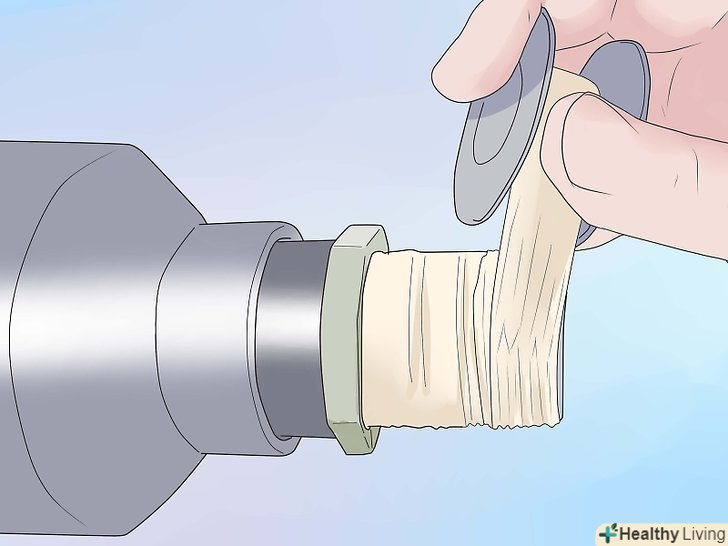

Помістіть тефлонову стрічку на різьбу в кінці стовбура.Всуньте її в отвір клапана до упору.
-

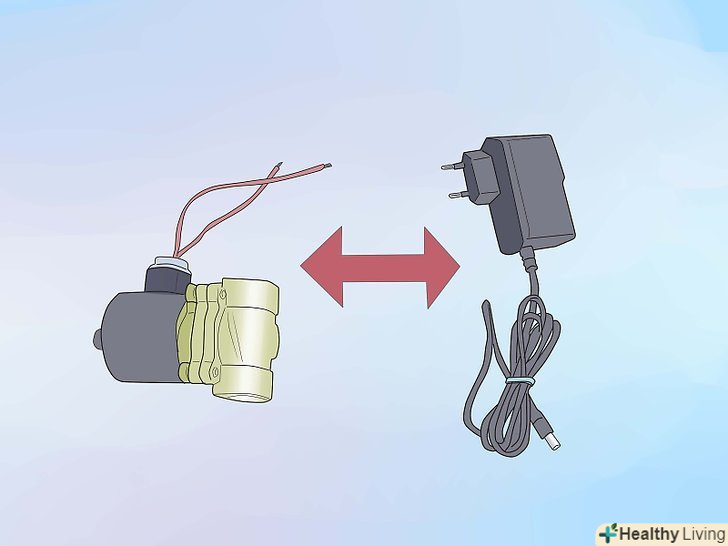

Підключити 24V DC або джерело живлення змінного струму до соленоїду. 3 9V батареї з'єднані разом (в серії), щоб зробити роботу 27V. 12V акумулятор буде працювати занадто ефективно. При подачі напруги відкрийте клапан, відключаючи його, клапан повинен бути закритий.
-

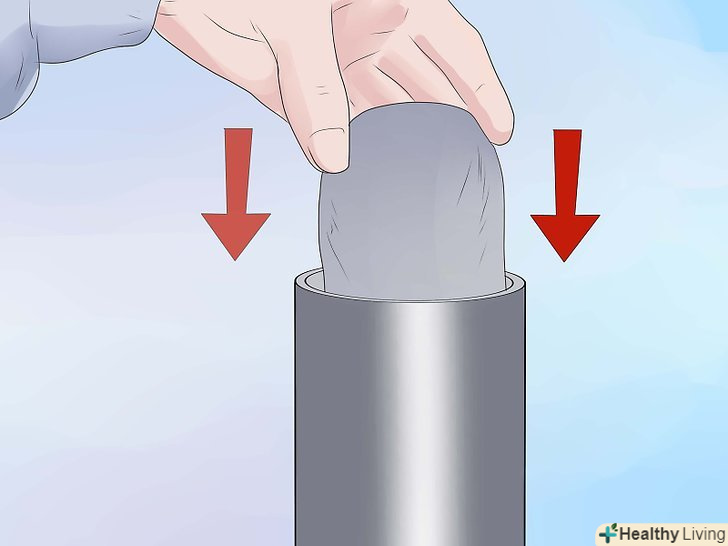

Завантажте патрони (картопля, фрукти, кульки, рушники тощо)
-

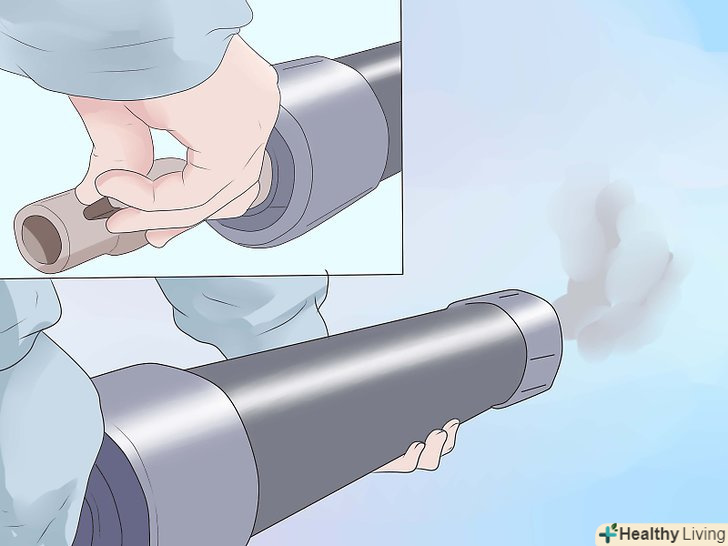

Заповніть повітряну камеру з нормальним насосом для велосипеда або регульованим повітряним компресором, за допомогою клапана на повітряної камери.
-
Подайте напругу, щоб відкрити клапан, тим самим стріляючи з пістолета. Веселіться!
Частина3З 4:
Завантаження
Частина3З 4:
-
Забезпечте герметичність навколо снаряда.це запобіжить витоку газів згоряння навколо снаряда, замість поштовху його вперед і призведе до неефективних пострілів.
-

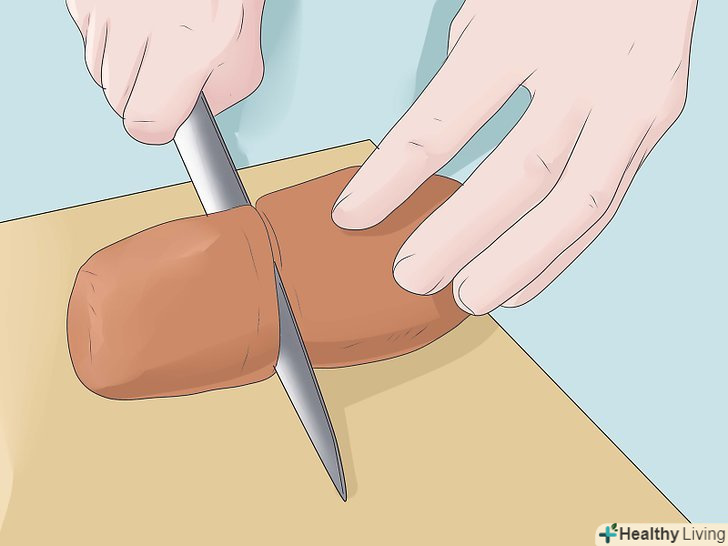

Розріжте кожну картоплю навпіл і покладіть її на дошці або твердій землі.використовуйте стовбур як різак печива, щоб зробити ідеальний коло картоплі для дула і засунути його шомполом.
Частина4З 4:
Стрільба:
Частина4З 4:
-

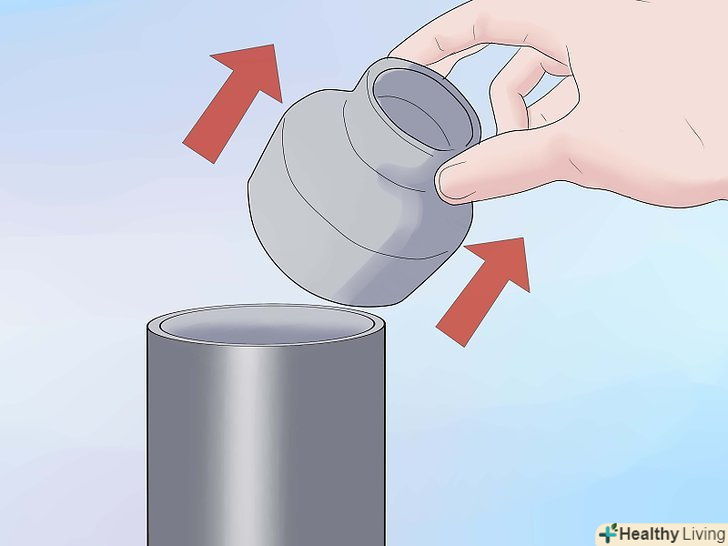

Відкрийте заглушку.
-

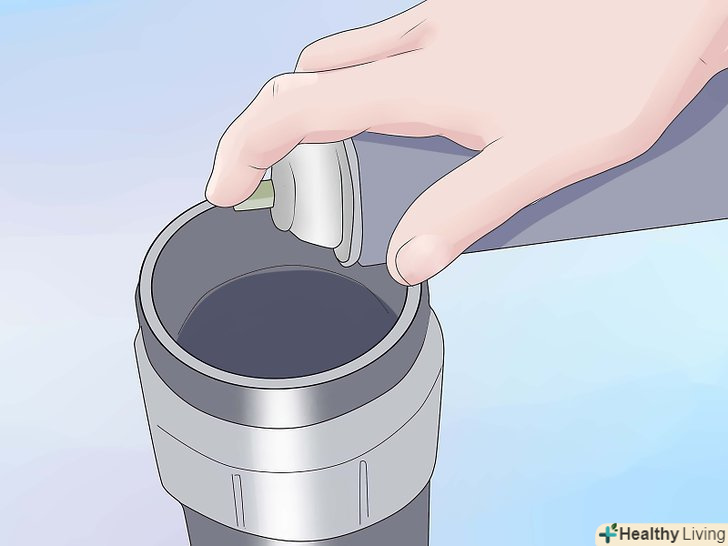

Розпиліть паливо (майже весь лак для волосся) всередині камери, і щільно закрийте заглушку. сім секунд розпилення-багато.

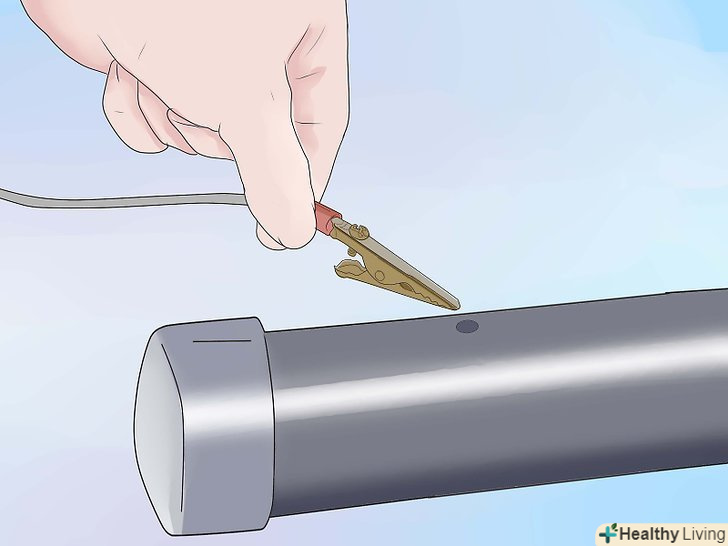

- З'єднайте камеру затискачами для нігтів.
-

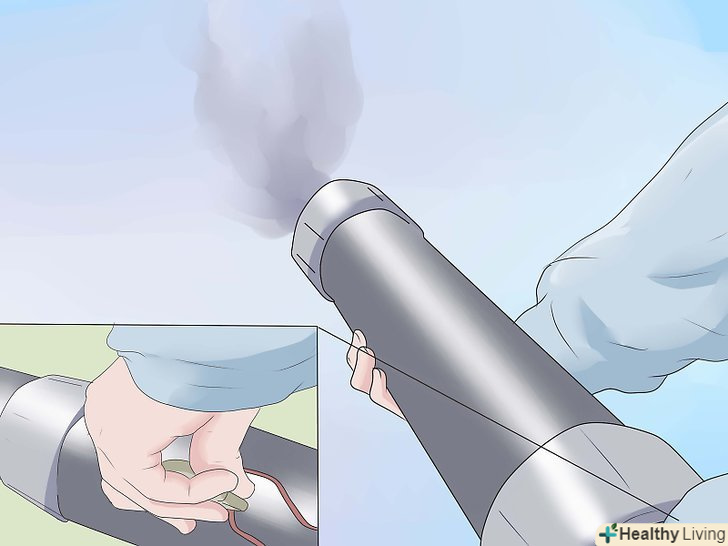

Націліться подалі від усіх людей і клацніть запальничкою (може знадобитися кілька іскор, так що не турбуйтеся, якщо не вийде з першого разу).
Поради
- Якщо вашому місцевому господарському магазину не доставили точні деталі, не хвилюйтеся. Ви, ймовірно, зможете використовувати багаторазові частини (наприклад, редуктори, муфти і т.д.), щоб досягти того, що роблять перераховані частини.
- Дулозарядна вогнепальна зброя використовує "пакувальний матеріал" - ділянки тканини, щоб обернути снаряди і сформувати хороший друк з барелем. Те ж саме поняття може бути застосоване до картопляного зброї, якщо інші використовуються боєприпаси, які не можна розрізати. Можливості нескінченні.
- Спробуйте нові боєприпаси! Картопля численна, але якщо ви живете біля волоського горіха...
- Після різання труб, зніміть задирки наждачним папером або файлом.
- Є багато інструкцій в Інтернеті, просто зайдіть Google "Картопляні інструкції по знаряддю". Є багато застосувань до цього знаряддя, тому весело проведіть час і експериментуйте, але будьте в безпеці і розумні!
- Гвинт вставляється в стовбур, де він з'єднується з камерою згоряння, і буде перешкоджати патронам, через це він протаранить занадто далеко, і потрапить в камеру.
- Обсяг камери згоряння пропорційний силі пострілу, Довга камера виробляє неефективну хвилю стиснення, робіть камеру згоряння маленькою і товстий.
- Якщо ви ніколи не працювали з ПВХ, купуйте брухт ПВХ і кілька дешевих з'єднувачів, так щоб ви могли практикувати з'єднання, перш ніж будувати свій гранатомет. Поверніть кожен клейовий шов на чверть обороту, ніби ви штовхаєте його разом.
- Занадто багато рушійного газу так само погано, як якщо б його було мало. Якщо буде переміщено занадто багато кисню, то займання не відбудеться. Методом проб і помилок ви будете вчитися використовувати оптимальну кількість палива у вашому окремому дизайні.
- Термінологія труб часто заплутує. Ось кілька використовуваних скорочень: FIPT-Внутрішня різьба; MIP-Зовнішня різьба; гніздо-гніздо промаху; ПРОМАХ-непереплетена труба, використовуйте клей, для захисту суглоба; затичка - чоловік надягає втулку і т.д.; перебір - поза діаметра; ID - в діаметрі (вимірювання труби ПВХ зазвичай вимірюється в ID, таким чином, перебір буде більше, ніж 2 дюйма).
- Якщо щось має бути щільно закрито, використовуйте клейку стрічку. Вона починається як стрічка, але після того, як ви використовували гармату стрічка перетворюється в дуже липкий клею, який тримає речі закритими.
- Світ сантехніки може бути заплутаним і неорганізованим, так що не бійтеся попросити у співробітників магазину допомоги.
- Початкове запалювання в камері згоряння повинно бути близько до центру камери для формування ефективної хвилі стиснення і передачі енергії вибуху.
- Щоб отримати максимальний потік через клапан, читайте напрямки клапана. Це часто пов'язано з поворотом ручки або манжета на клапані.
- Дотримуйтесь інструкцій на клеї, і клейте рясно як на трубі і розетці. Не використовуйте клей або клеїть розчин на різьбі; оберніть в пару шарів тефлонової ущільнювальної стрічкою.
- Чим довше стовбур, тим більше сила згоряння прискорить снаряд. Занадто короткий бареля буде віднімати потужність. Однак, якщо стовбурзанадто довгий, що розширюються гази починають втрачати тиск і тертя снаряда в стовбурі починає сповільнювати його. Знайдіть оптимальну довжину для вашої власної конфігурації, методом проб і помилок.
- Клей Крісті, рекомендований нижче, є сильним клеєм з одним кроком, але вимагає, щоб ви працювали швидко. Ретельно розплануйте і будьте готові до з'єднання, як тільки ви застосуєте клей.
Попередження
- Пускові установки снаряда включають ризик. Розважайтеся!
- Коли ви склеюєте частини ПВХ, Ви повинні тримати їх хоча б протягом 60 секунд, таким чином, клей може почати зчіплюватися. Ви повинні будете надати багато тиску, або частини будуть ковзати, коли вони висохнуть.
- Ніколи не перевищуйте 100 фунтів на квадратний дюйм. Більшість клапанів оцінено максимум для 125 фунтів на квадратний дюйм з водою, і занадто високий тиск змусить суглоби поламатися. Навіть з 40 або 50 фунтами на квадратний дюйм ви виявите потенціал цієї зброї, тому уникайте ризикованих дій.
- Дозвольте КЛЕЮ висохнути!! Більшість нещасних випадків з цією зброєю відбувається, тому що схвильований будівельник не дозволяє клею висохнути. Дозвольте йому просушити повні 24 години до початку стрільби.
- Обов'язково повністю спустошіть всі пари, перш ніж ви перевірите запальник.
- Використовуйте тільки трубу ПВХ графік 40 (ПВХ Білий, труба ABS чорна). 'Графік' труби відноситься до товщини стін труби. Трохи розбавлена, ніж труба Sch 40 небезпечна і може розірватися під високим тиском, і більш схильна до ламання.
- Переконайтеся, що ви не дивитеся вниз на стовбур гармати, коли це завантажено. Переконайтеся, що ви зачекали принаймні 24 години до завершення гармати до стрільби. Переконайтеся, що ви ніколи не направляєте це знаряддя ні на кого або робите щось дурне, таке як матеріальний збиток.
Що вам знадобиться
Спосіб 1
- SCH 40 ПВХ: 1 "діаметр, 4" довгою
- SCH 40 ПВХ: 2 "Діаметр, 8.5' загальна довжина
- 2" x 1 " перехідник втулки, роз'єм і затичка
- 2" x 1" reducer bushing, SPIGOT x FIPT
- Два-2 " ПВХ Муфти
- 2 " трубна кришка ПВХ
- Ніпельна труба ПВХ: 1 "діаметр, 3" довгою
- Клей Крісті Блакитний
- тефлоновий рулон для різьблення герметизуючої стрічки (білий, близько 3/8 "в ширину)
- електромагнітний спринклерний клапан управління, П-подібний (не вбудовувати) Внутрішня різьба
- велосипедна труба з клапаном, у якого є гайка, зазвичай стискала клапан на оправі. Труби клапана перед станцією для дорожніх велосипедів, як правило, мають це, тоді як труби Schrader клапана, як правило, не мають напруженої гайки. Ви потребуєте цієї гайки, щоб запечатати клапан на повітряну камеру.
- ножівка
- дриль і болти
- наждачний папір
