Як зробити простий ам приймач (з ілюстраціями)

Радіостанції працюють в діапазоні середніх хвиль, їх сигнали буквально оточують нас. Щоб зібрати радіоприймач з амплітудною модуляцією (ам приймач), вам буде потрібно кілька простих деталей: деякі електронні компоненти, дроти, паперова трубка і динамік. Зібрати ам приймач досить просто, і при цьому не потрібно що-небудь паяти. За допомогою такого простого приймача ви зможете ловити сигнали від радіостанцій, які знаходяться в межах 50 кілометрів.

Частина1З 3:
Підготуйте все необхідне

  1. Підготуйте те, що Вам буде потрібно. можливо, у вас вже є більшість необхідних деталей, за винятком деяких електронних компонентів. Відсутні деталі можна придбати в магазині господарських товарів або електроніки. Вам знадобиться наступне:
    • Резистор опором 1 мегаом;
    • Конденсатор ємністю 10 нанофарад;
    • Червоні і чорні Ізольовані дроти довжиною по 25-50 сантиметрів;
    • Змінний конденсатор ємністю 2000 або 2200 пікофарад;
    • Електролітичний конденсатор ємністю 22 мікрофарада;
    • Конденсатор ємністю 33 пікофарада;
    • Ізольований дріт довжиною 15-30 метрів (будь-якого кольору, для антени);
    • 9-вольтова батарейка;
    • Макетна плата;
    • Ізоляційна стрічка;
    • Операційний підсилювач (ОУ);
    • Невеликий непровідний циліндр (скляна пляшка, картонна або пластикова трубка тощо);
    • Динамік;
    • Кусачки (або що-небудь подібне, наприклад гострі ножиці або ніж).

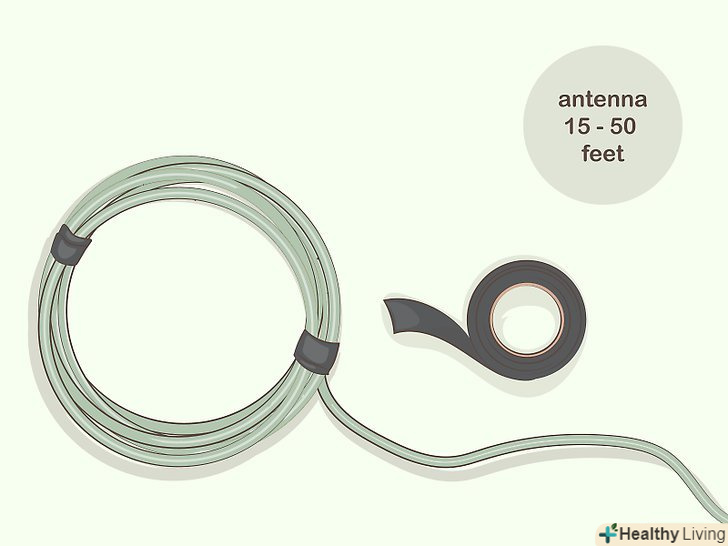

  2. Зробіть антену. це одна з найпростіших частин саморобного радіоприймача: вам знадобиться лише довгий шматок дроту. Найкраще використовувати шматок дроту довжиною 15 метрів, але якщо у вас немає такого довгого дроту, підійде і дріт довжиною 5-6 метрів.
    • Для антени найкраще підійде ізольований дріт діаметром 0,7–0,8 міліметра.
    • Щоб антена краще приймала сигнал, скрутіть ізольований провід кільцем. Щоб дріт не сплуталася, скріпіть її кабельної стяжкою або ізоляційною стрічкою. Складіть шматок дроту довжиною 15 метрів приблизно п'ять разів у вигляді кільця.

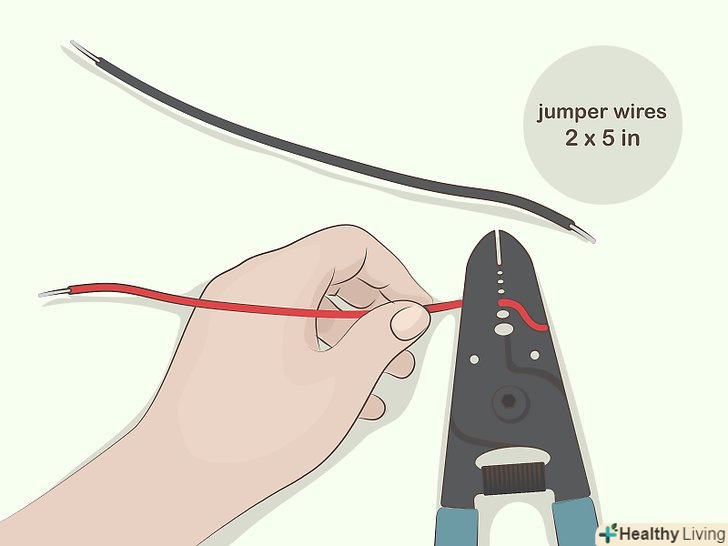

  3. Відріжте і зачистіть з'єднувальні дроти. цими проводами ви з'єднаєте компоненти на макеті електронної схеми. Відріжте по одному шматку червоного і чорного дроту довжиною близько 12 сантиметрів. [1]
    • За допомогою кусачок зачистіть на 2-3 сантиметри обидва кінці кожного проводу.
    • Якщо з'єднувальні дроти виявляться занадто довгими, їх завжди можна обрізати, тому спочатку краще зробити їх з невеликим запасом.

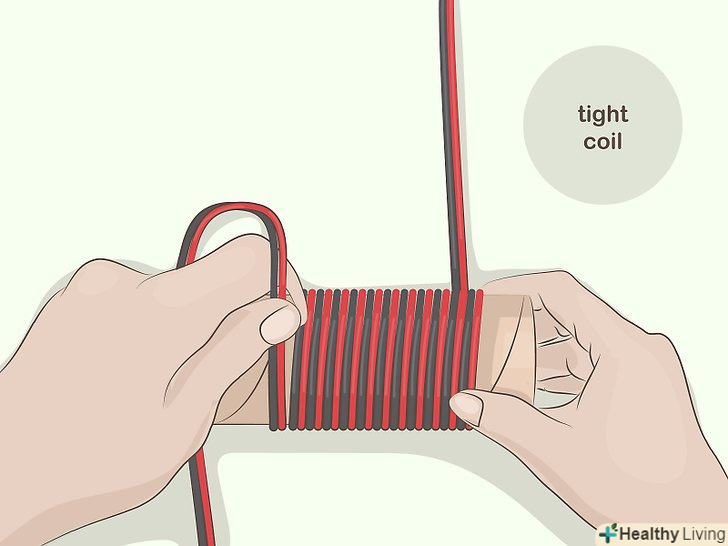

  4. Зробіть індукційну котушку. щільно обмотайте дріт навколо циліндра без зазорів між сусідніми витками, щоб вона приймала переносять електромагнітну енергію радіохвилі. Це не так складно, як здається на перший погляд. Просто навийте на циліндр дроти червоного і чорного кольору довжиною по 25-50 сантиметрів. [2]
    • Почніть навивати дріт з одного кінця циліндра. Залиште на кінці близько 12 сантиметрів вільного дроту, щоб прикріпити її ізоляційною стрічкою до краю циліндра. Щільно навивайте провід без зазорів між сусідніми витками.
    • Виберіть циліндр діаметром 5-8 сантиметрів. Він не повинен бути металевим, інакше отриманий сигнал піде через метал.

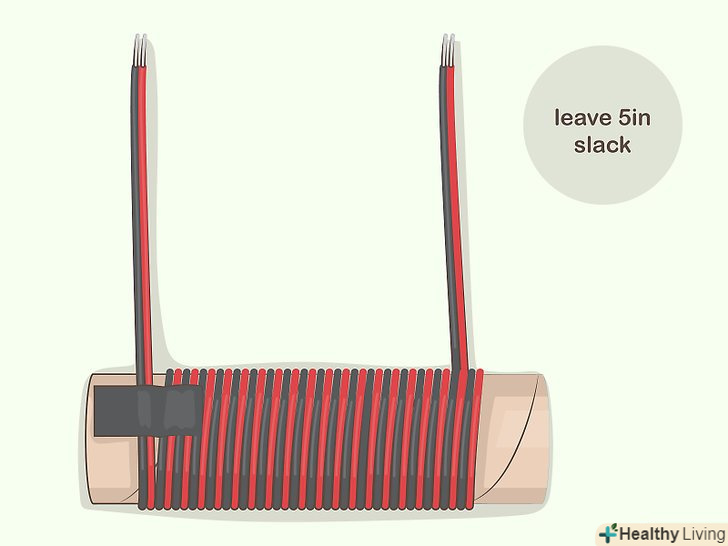

  5. Повністю обмотайте циліндр дротом, щоб отримати індукційну котушку. чим більше витків вийде, тим краще. Покрийте дротом весь циліндр. Закріпіть кінець дроту ізоляційною стрічкою, відміряйте близько 13 сантиметрів на другому кінці і обріжте зайву дріт.
    • Дріт можна прикріпити до циліндра також за допомогою достатньої кількості гарячого або іншого клею. [3]

Частина2З 3:
З'єднайте електричний ланцюг

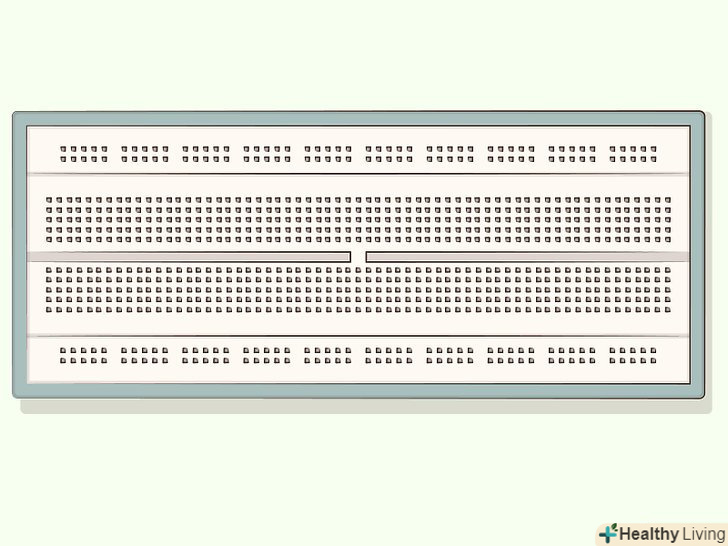

  1. Розташуйте макетну плату електронної схеми. покладіть макетну плату на стіл довгою стороною до себе. Неважливо, яка саме з двох довгих сторін буде спрямована до вас — - це не вплине на роботу ланцюга. Щоб під'єднати компоненти схеми (наприклад, конденсатори і резистори), їх слід вставити в суміжні отвори, розташовані в одному вертикальному ряду плати. [4]
    • Для з'єднань на типовій макетній платі є один виняток: довгі, суцільні ряди уздовж верхнього і нижнього краю з'єднуються зліва направо, а не зверху вниз, як інші.

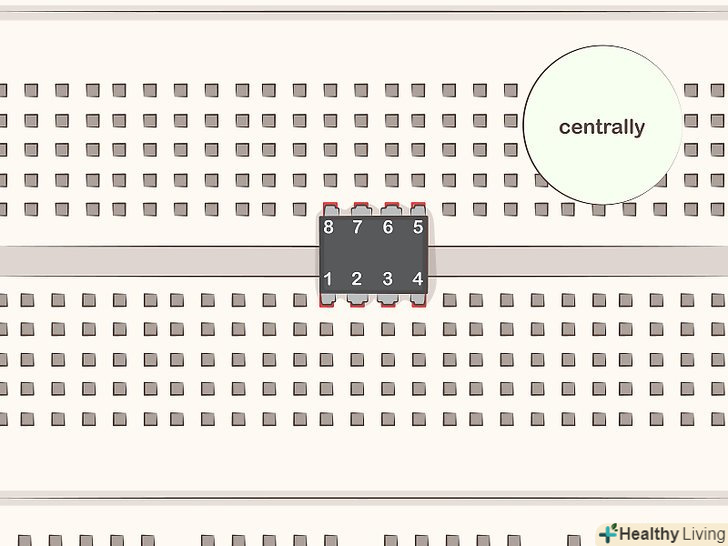

  2. Розмістіть на платі операційний підсилювач. більшість макетних плат мають довгий жолоб, який проходить посередині і розділяє плату на дві половини. Розмістіть операційний підсилювач в центрі плати так, щоб чотири його ніжки розташувалися з однієї, а інші чотири — з другої сторони жолоба.
    • В результаті у вас вийде акуратна схема з входом (антеною) з одного боку і виходом (динаміком і налаштовує конденсатором) з іншого боку плати. [5]
    • У підсилювачів є передня і задня сторона. На передній стороні розташована невелика кругла виїмка. Підсилювач завжди слід підключати вздовж напрямку струму.
    • Ніжки підсилювача пронумеровані: у верхньому ряду справа наліво вони мають номери 8, 7, 6, 5. Навпаки ніжки 5 розташована Ніжка під номером 4, за нею зліва направо йдуть ніжки 3, 2, 1. [6]

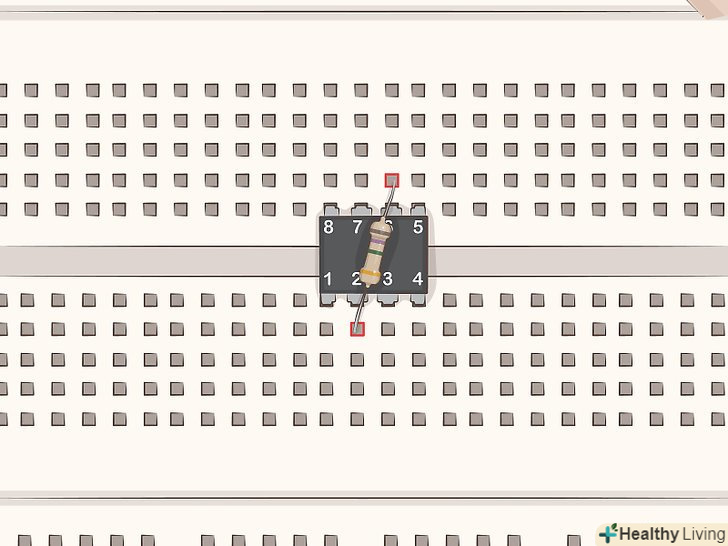

  3. Встановіть над підсилювачем резистор опором 1,0 МОм. електричний струм однаково проходить через резистор в обидві сторони, тому в даному випадку можна не турбуватися про передній і задній сторонах. [7] вставте один кінець резистора в отвір над ніжкою 6 підсилювача. Другий кінець слід вставити в отвір під ніжкою 2 підсилювача.

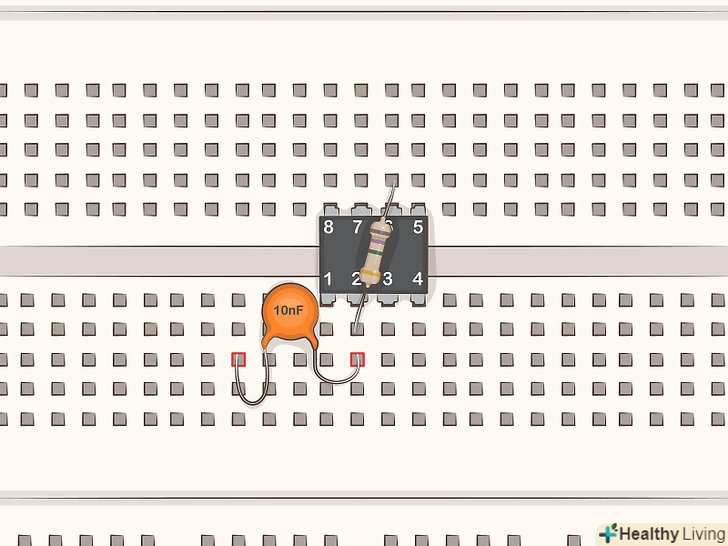

  4. Встановіть конденсатор ємністю 10 нанофарад (нФ). вставте короткий провід конденсатора ємністю 10 нФ в отвір під контактом резистора опором 1,0 МОм на нижній половині макета. Після цього помістіть довгий контакт конденсатора ємністю 10 нФ в отвір на 4 ряди лівіше. [8]

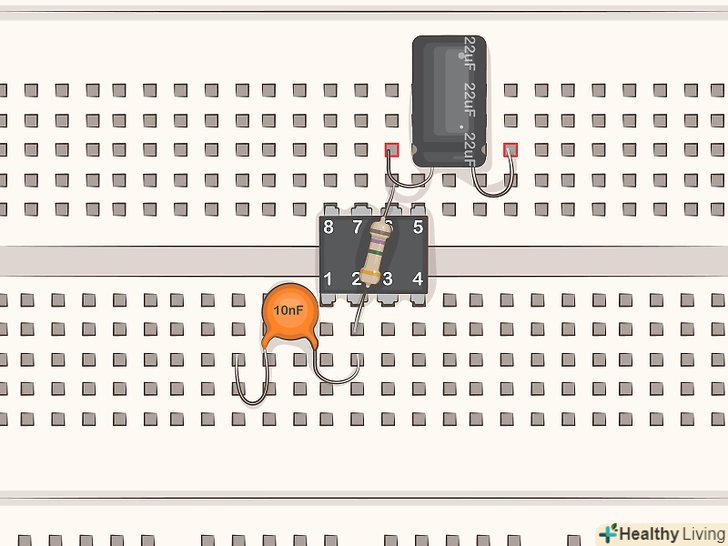

  5. Підключіть електролітичний конденсатор ємністю 22 мікрофарад (мкФ). розмістіть довгий висновок конденсатора 22 мкФ на верхній половині макета в отворі безпосередньо над верхнім контактом резистора 1,0 M. Короткий висновок конденсатора вставте в отвір на чотири ряди правіше. [9]
    • До електролітичних конденсаторів слід прикладати напругу лише в одному напрямку. Струм повинен надходити через короткий висновок конденсатора. Якщо до конденсатора докласти напругу в неправильному напрямку, він згорить. [10]

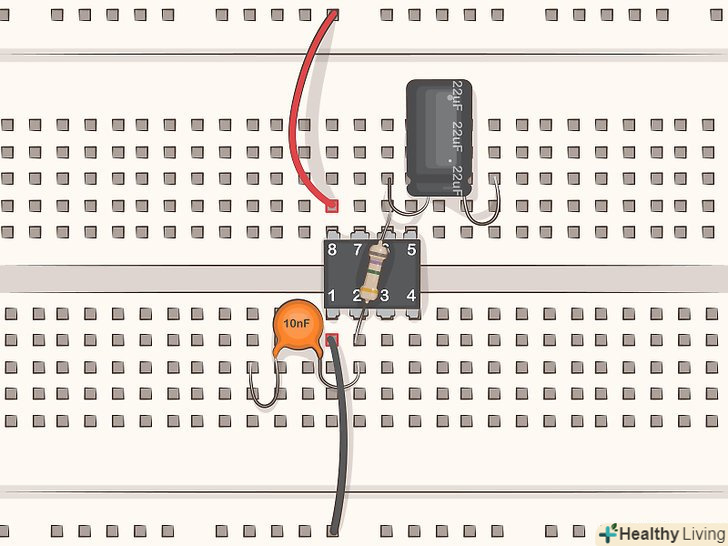

  6. Встановіть з'єднувальні дроти. вставте один кінець червоного дроту в отвір над ніжкою 8 операційного підсилювача, а другий — в найближчий отвір верхнього довгого ряду макета, в якому отвори з'єднані по горизонталі. Вставте один кінець чорного дроту в отвір під ніжкою 1 підсилювача на нижній половині макета. Другий кінець чорного дроту вставте в нижній довгий ряд макета.

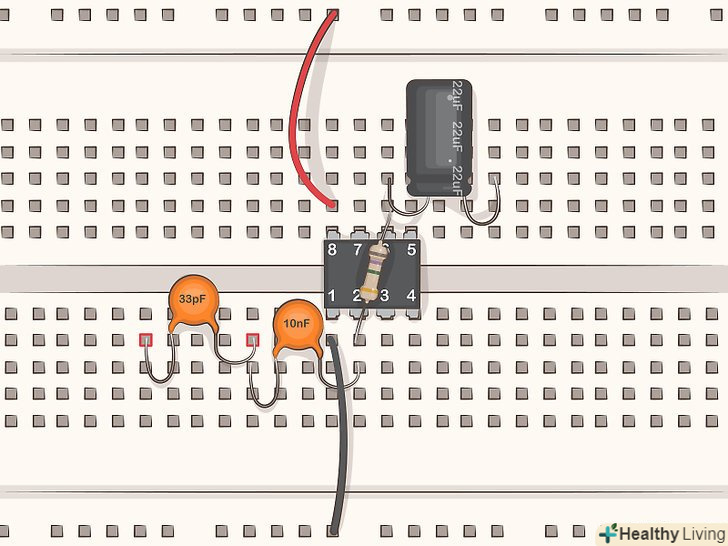

  7. Встановіть конденсатор ємністю 33 пікофарад (пФ). Погляньте на конденсатор ємністю 10 нФ. Один з його висновків підключений до нижньої ніжці підсилювача, а другий вставлений у вільний отвір, але поки що ні до чого не приєднаний. Вставте один висновок конденсатора 33 пФ в отвір над вільним контактом конденсатора 10 нФ. Другий висновок конденсатора 33 ПФ вставте у вільний отвір на чотири ряди лівіше. [11]
    • Цей конденсатор, як і раніше встановлений конденсатор 10 нФ, не має полярності і пропускає струм в обох напрямках. Тому не має значення, який висновок де використовувати.

Частина3З 3:
Підключіть інші компоненти

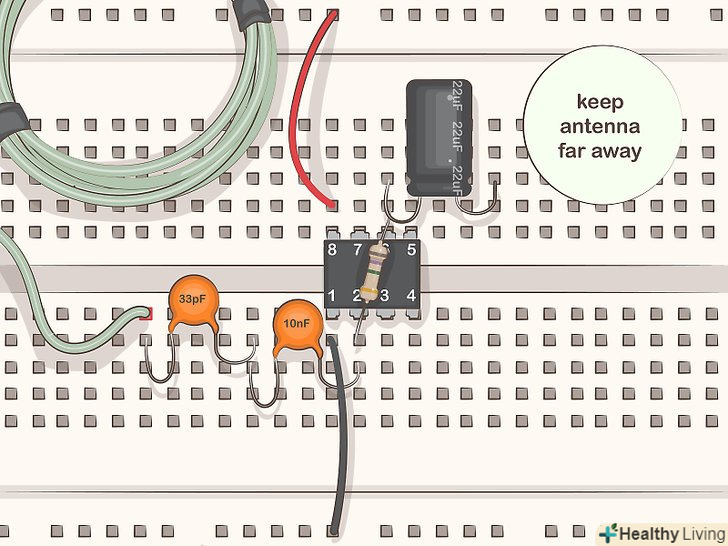

  1. Підключіть антену. прийшла пора підключити антену. Вставте один кінець антени в отвір над вільним висновком конденсатора 33 пФ (на попередньому кроці ви винесли цей висновок на чотири ряди лівіше). [12]
    • Щоб поліпшити прийом сигналу, можна розкласти провід антени по всій кімнаті або скрутити його кільцем, як було описано вище в кроці, присвяченому підготовці антени.

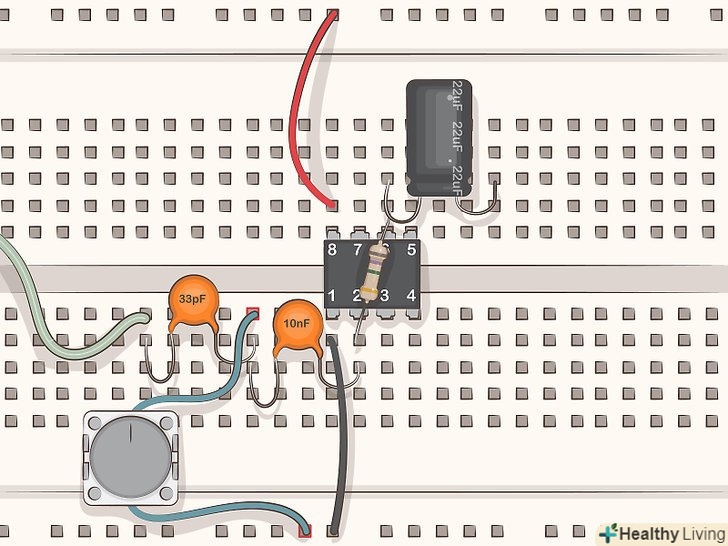

  2. Підключіть змінний конденсатор. один висновок змінного конденсатора вставте в отвір над правим контактом конденсатора ємністю 33 ПФ. Другий висновок помістіть в будь-який отвір в самому нижньому ряду макета, де він з'єднається з чорним проводом.

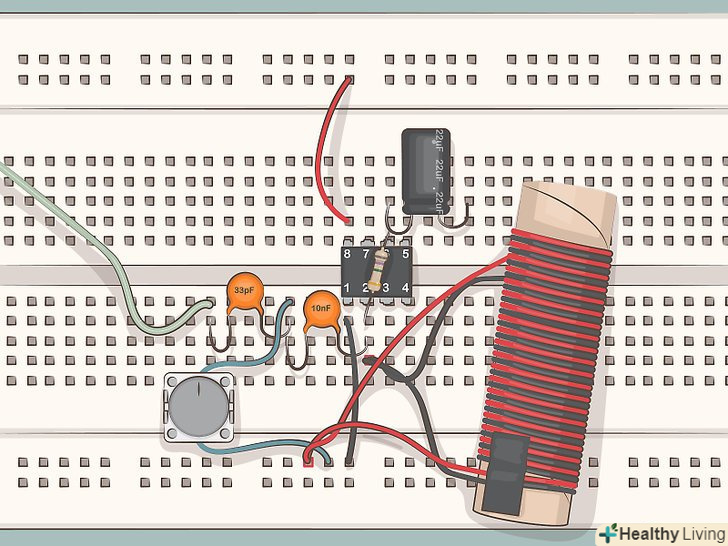

  3. Підключіть котушку індуктивності. використовуйте вільні кінці дроту довжиною приблизно по 12 сантиметрів, які залишилися з обох сторін котушки. Вставте один кінець в отвір у нижньому ряду макета, де він з'єднається зі змінним конденсатором і чорним проводом. Другий кінець дроту з котушки вставте в отвір в тому ряду, де з'єднані конденсатор 10 нФ і електролітичний конденсатор. [13]

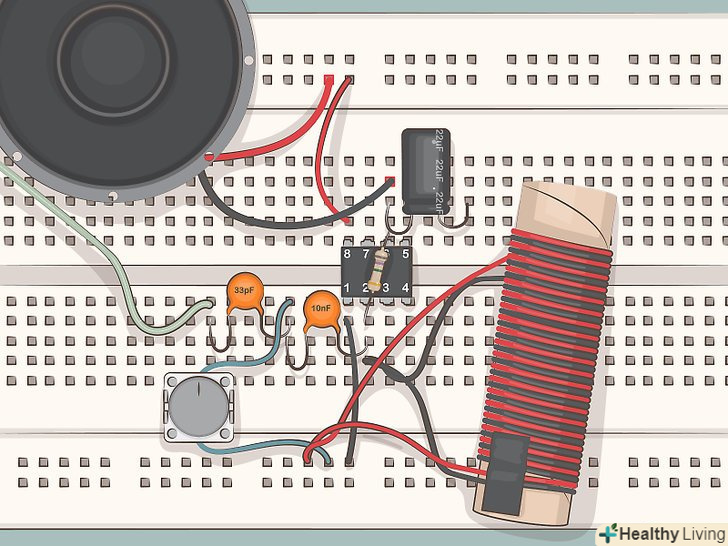

  4. Підключіть динамік. покладіть динамік на стіл праворуч від змінного конденсатора. Динамік має два висновки, чорний і червоний. Розплутайте їх і підготуйте до з'єднання. Вставте червоний вивід динаміка в будь-який отвір в самому верхньому ряду макета, де він з'єднається з червоним проводом. Чорний провід Динаміка помістіть в отвір над коротким висновком електролітичного конденсатора ємністю 22 мкФ.
    • Ймовірно, вам доведеться розмотати червоний і чорний дроти Динаміка, щоб їх можна було підключити до ланцюга.

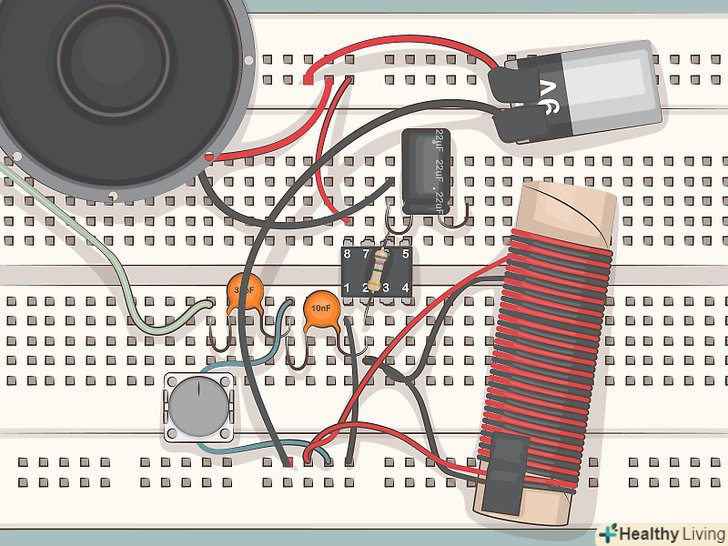

  5. Підключіть джерело живлення. після того як ви зберете ланцюг, її необхідно забезпечити харчуванням. За допомогою ізоляційної стрічки підключіть дроти до позитивної і негативної клеми 9-вольтової батарейки. Потім зробіть наступне:
    • Вставте провід від позитивної клеми батарейки в будь-який отвір самого нижнього ряду макета-тут він з'єднається з чорним проводом і змінним конденсатором;
    • Провід від негативної клеми батарейки слід вставити в будь-який отвір самого верхнього ряду макета, де він з'єднається з динаміком і червоним проводом. [14]

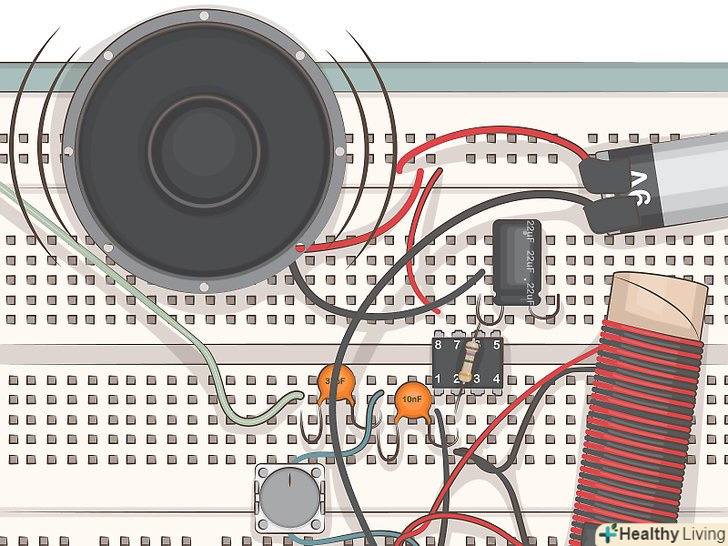

  6. Прислухайтеся до динаміки. після того як ви підключите ланцюг до джерела живлення, через підсилювач і динамік потече електричний струм. При цьому динамік повинен почати видавати звуки, хоча це може бути простий шум і перешкоди, викликані статичною електрикою. Це свідчить про те, що всі компоненти з'єднані правильно.

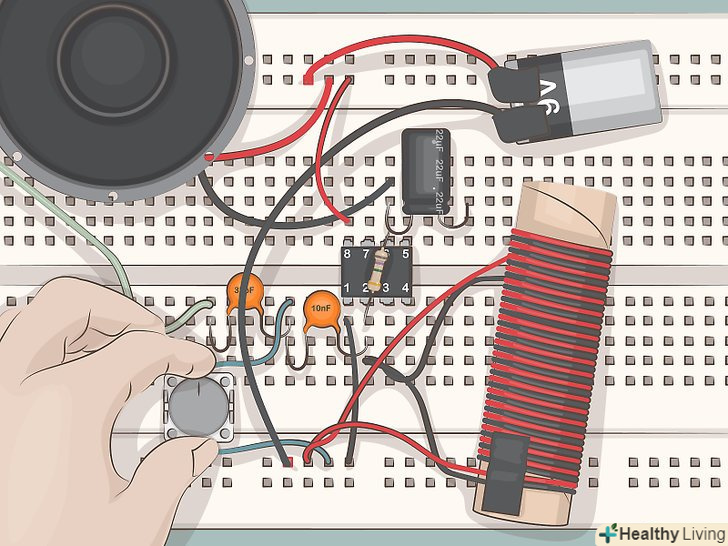

  7. Покрутіть тюнер, щоб налаштувати частоту. повільно покрутіть тюнер змінного конденсатора, щоб змінити частоту прийнятих сигналів і знайти радіостанцію. Чим далі розташована ам-радіостанція, тим слабкіше буде сигнал від неї.
    • Запасіться терпінням і повільно обертайте ручку. Через деякий час ви напевно знайдете будь-яку ам-радіостанцію.
  8. Усуньте можливі неполадки. електричні ланцюги досить примхливі, особливо якщо це ваш перший досвід. Перевірте, щоб всі дроти були надійно вставлені в отвори, а всі компоненти приєднані до потрібних контактів.
    • Якщо контакт поганий, перевірте, чи до кінця ви вставили дріт в отвір.
    • Перевіряйте контакти до тих пір, поки не почуєте шум або сигнал. Якщо динамік як і раніше буде мовчати, можливо, доведеться повторити всі кроки і зібрати радіоприймач заново. [15]

Поради

  • Не турбуйтеся, якщо приймач не запрацював після першої спроби. Для складання електричних схем потрібні певні навички-ймовірно, буде потрібно деяка практика, перш ніж ви зберете працюючий радіоприймач.
  • Перевірте, чи всі компоненти справні. Якщо ви правильно зібрали ланцюг і переконалися в надійності всіх контактів, не виключено, що проблема в несправності якихось компонентів. Конденсатори, резистори і операційні підсилювачі дуже дешеві і виробляються великими партіями, тому серед них іноді трапляються несправні компоненти.
  • Придбайте вольтметр, за допомогою якого ви зможете перевірити ланцюг . Вольтметр дозволяє виміряти струм, який протікає через цікавить Вас ділянку ланцюга. Вольтметри досить дешеві. За допомогою цього приладу ви зможете перевірити компоненти ланцюга і надійність їх з'єднання.

Попередження

  • Не перевантажуйте ланцюг занадто високою напругою. Якщо ви подасте більше 9 вольт, то компоненти можуть вийти з ладу і навіть спалахнути.
  • Не торкайтеся до оголених проводів, коли по ланцюгу тече струм. В іншому випадку вас може вдарити струмом. Проте, оскільки в даному ланцюзі використовується батарейка з невисокою напругою, удар буде несильним.
  • Не приєднуйте короткий висновок конденсатора до позитивного контакту джерела напруги. Якщо ви так зробите, пролунає бавовна, конденсатор випустить невелику хмару диму і вийде з ладу. У гіршому випадку він може спалахнути.

Що вам знадобиться

  • 1 резистор опором 1 мегаом
  • 1 конденсатор ємністю 10 нанофарад
  • червоні і чорні Ізольовані дроти довжиною по 25-50 сантиметрів
  • змінний конденсатор ємністю 2000 або 2200 пікофарад
  • 1 електролітичний конденсатор ємністю 22 мікрофарада
  • 1 конденсатор ємністю 33 пікофарада
  • ізольований дріт довжиною 15-30 метрів (будь-якого кольору, для антени)
  • одна 9-вольтова батарейка
  • макетна плата
  • Ізоляційна стрічка
  • 1 операційний підсилювач (ОУ)
  • невеликий циліндр з непровідного матеріалу (скляна пляшка, картонна або пластикова трубка тощо)
  • динамік
  • Кусачки (або що-небудь подібне, наприклад гострі ножиці або ніж)
