Як побудувати модель залізниці: 13 кроків

Конструювання моделі залізниці можна порівняти з будівництвом своєї власної мініатюрної імперії. Вам вирішувати, що творити — Сучасний, Історичний або навіть фантастичний дизайн. У роботі вам знадобляться найрізноманітніші навички, включаючи вміння працювати з механікою, знання будівельних основ, Теслярської справи, електрики, навички роботи з фарбами і так далі. [1] для найкращих результатів почати роботу необхідно з підготовки плану. Як тільки він буде готовий, вам буде потрібно створити основу самої моделі, а потім завершити її викладенням залізничних колій і їх підключенням до харчування, щоб модель залізниці стала діючою.

Частина1З 3:
Підготовка плану для моделі залізниці

  1. Оцініть наявні у вас можливості і обмеження. ця рекомендація походить від професійного розробника моделей залізниць Джона Аллена. [2] Вам необхідно врахувати ті фактори, які неможливо змінити при виготовленні моделі, включаючи розмір кімнати для її розміщення, можливості свого бюджету і так далі.
    • Складіть список всіх цих факторів на аркуші паперу або в цифровому документі, щоб не забути про наявні обмеження.
    • Скористайтеся яким-небудь онлайн-сервісом, наприклад «Google Документи», щоб при необхідності ви завжди могли звіритися з важливою для планування інформацією через смартфон або планшет.
  2. Виберіть тематику моделі. Тематика моделі включає в себе мету її створення, зовнішнє оформлення, застосовуване обладнання, використовувані поїзди і виконувані ними функції (наприклад, транспортування вантажів або лісу). Ці аспекти будуть сильно впливати на планування всього ландшафту. [3]
    • Довгий поїзд з вугіллям, наприклад, може проходити через гори, здійснюючи транспортування вугілля від вугільних шахт до електростанцій, сталеплавильних заводів або житлових кварталів для постачання будинків опаленням.
    • Врахуйте географічне розташування, яке повинна відтворити модель. Наприклад, це може бути особливий регіон нашої країни (Далекий Схід, Уральські гори і так далі), якесь місто або просто рівнинна місцевість (як в Центральному регіоні).
    • Вам також буде необхідно врахувати часовий період, до якого відноситься ваша модель. У Росії паровози з паровими двигунами різної модифікації будувалися аж до 1956 року. Поступово вони були витіснені тепловозами і електровозами. Якщо ви збираєтеся відтворювати глибоку старовину, врахуйте, що і автомобілі у вашій моделі повинні відповідати обраній епосі.
    • Час року, яке повинна відображати модель, теж значно позначиться на її оформленні. Для осені будуть потрібні дерева, що змінюють колір листя, для зими потрібно буде подумати про сніг і так далі. [4]

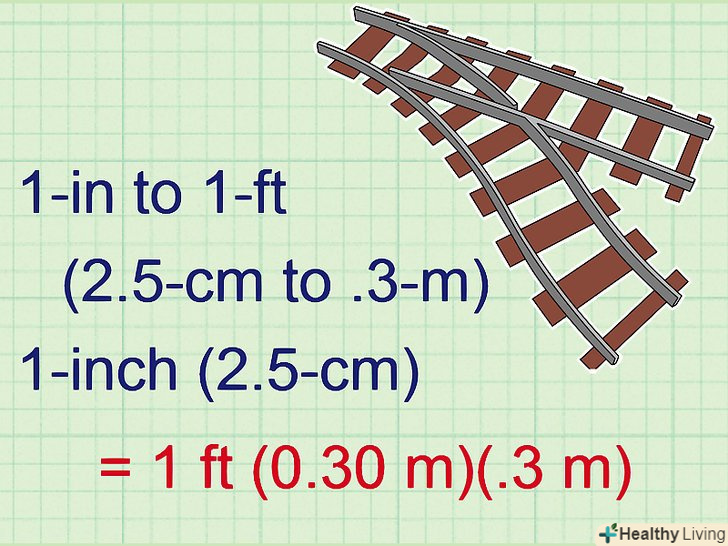

  3. Визначте масштаб моделі. непогано буде взяти міліметрову папір і накреслити план моделі в обраному вами масштабі. Для моделей залізниць найбільш поширений масштаб 1: 45 (де 1 см за фактом відповідає 45 см в реальному житті). [5] вибираючи масштаб, враховуйте наступне:
    • Доступний для вашої моделі простір;
    • Кількість грошових коштів, яку Ви можете дозволити собі вкласти в створення моделі (більші моделі будуть коштувати помітно дорожче);
    • Центральний фокус моделі (моделі, що зображують собою будь-якої вид будуть сильно відрізнятися від моделей, фокусним об'єктом яких є виключно поїзда);
    • Ваші особисті обмеження (якщо у вас поганий зір або неслухняні пальці, ймовірно, вам буде нерозумно братися за дуже дрібну модель). [6]

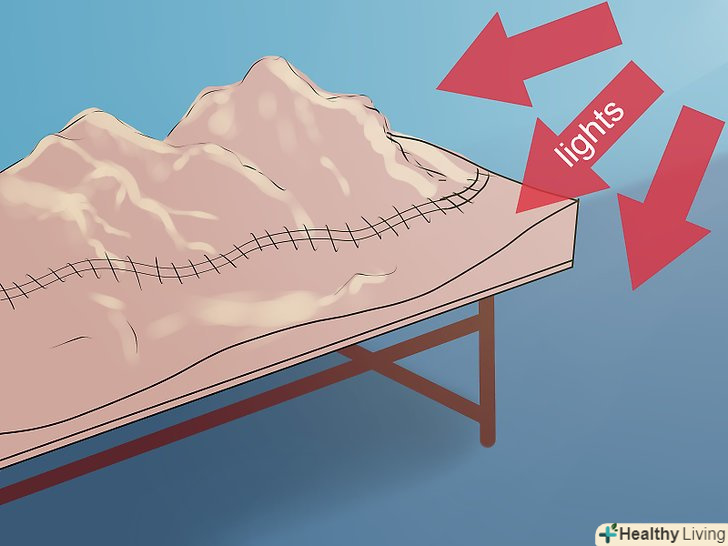

  4. Визначтеся з підходом до демонстрації моделі. демонстрація моделі визначає те, як ви будете її показувати публіці. Можливо, ви захочете встановити додаткові стельові світильники, щоб підсвітити модель, або ж направите на неї світло торшерів і так далі. Якщо ж ви створюєте модель виключно для власного задоволення, ймовірно, ви не захочете витрачати багато часу і коштів на забезпечення її демонстрації.
    • Для демонстрації моделі залізниці, призначеної для дітей або онуків, може знадобитися лише мінімально необхідне. Просто орієнтуйтеся на початкову мету створення моделі.
    • Якщо в подальшому ви плануєте розширити модель і зробити її частиною більшого проекту, пам'ятайте про це, коли будете планувати підхід до демонстрації моделі. [7]

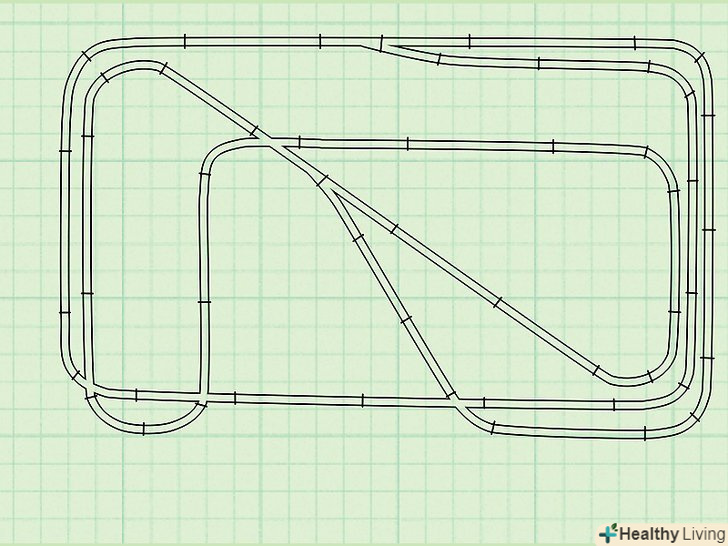

  5. Придумайте схему розташування залізничних колій. залізничні колії вашої моделі можуть бути прокладені найрізноманітнішими способами. До поширених схем відносять звичайний овал, вісімку і шляхи у вигляді літери «н». Ви повинні мати загальне уявлення про те, як будуть розташовуватися залізничні колії вашої моделі, перш ніж креслити їх на плані. [8]
    • Якщо ви тільки починаєте займатися моделюванням, ймовірно, ви захочете обмежитися рівнинною моделлю, щоб звести до мінімуму такі складні аспекти планування, як облік крутизни схилів і кліренсу. [9]

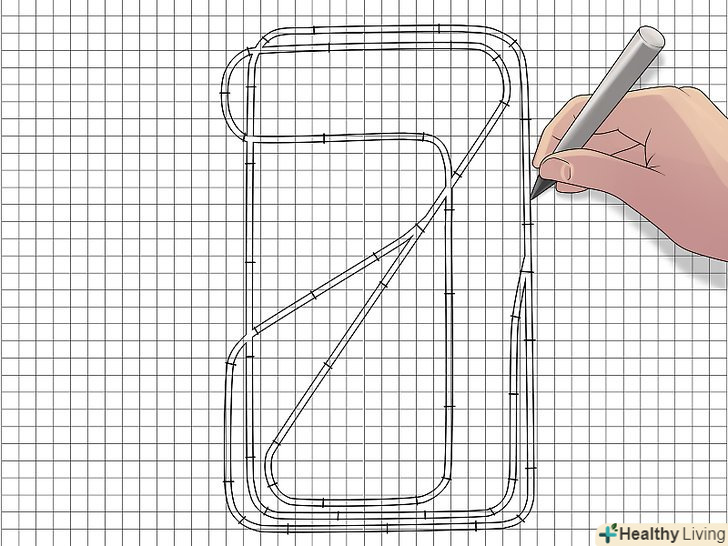

  6. Створіть чорновий план своєї моделі залізниці. якщо ви вперше взялися за створення залізничної моделі, можливо, ви захочете взяти за основу який - небудь вже існуючий прототип. Прототипні плани можна придбати у компаній-виробників моделей залізничної техніки і рейок. Вони дозволять вам уникнути багатьох дій, що вживаються навмання. Крім того, прототипні плани можна використовувати як приклад для створення власних дизайнів. Замовити такі плани можна в інтернет-магазинах і спеціальних магазинах, орієнтованих на любителів залізничного моделювання.
    • При побудові плану використовуйте міліметрову папір. Слідкуйте за тим, щоб план моделі відповідав її масштабу і потім вам не довелося вносити в неї непередбачені зміни.
    • Можливо, на якомусь етапі робіт ви виявите, що деякі задумані вами схеми розташування шляхів насправді вам не підходять. Це аж ніяк не рідкість. Проте наявність прототипного плану допоможе вам уникнути таких ситуацій. [10]

Частина2З 3:
Створення основи

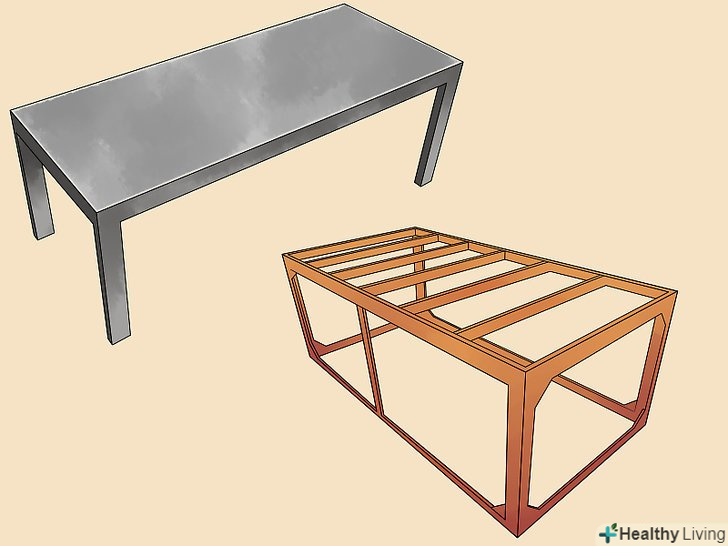

  1. Зберіть основу моделі. Основа являє собою той ландшафт, на якому ви будете викладати рейки. Сама по собі основа складається з трьох частин: опорної рами, платформи-підстави і матеріалу, що формує ландшафт.
    • Опорна рама повинна бути міцною і посиленою конструкцією, на яку укладається платформа-підстава, а потім і сам ландшафт.
    • Платформа служить основою вашої моделі. Вона укладається або кріпиться на опорну раму, а поверх неї формується необхідний Вам ландшафт.
    • Ландшафтні матеріали являють собою самий верхній шар основи. Саме з них ви сформуєте остаточний ландшафт моделі. Як варіант, можна використовувати 3-4 листа екструдованого пінополістиролу, щоб потім вирізати з них необхідний Вам ландшафт для подальшого укладання рейок.
    • Платформою-підставою може послужити простий лист товстої фанери або ж старі двері, укладена поверх столу. Просто закріпіть зверху ландшафтні матеріали, і підстава вашої моделі готове. [11]

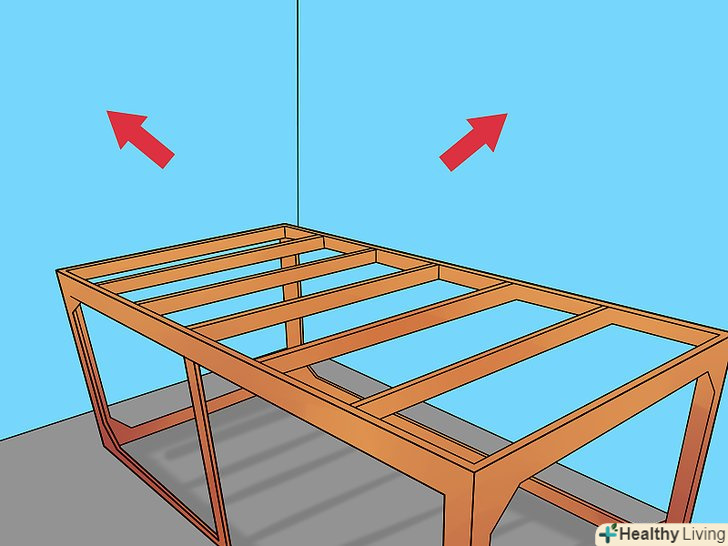

  2. При бажанні створіть задній фон. задній фон моделі необов'язково повинен бути твором художнього мистецтва. Навіть просто блакитний фон може створювати враження блакитного неба. Також, якщо захочете, можна намалювати або купити/роздрукувати фоновий пейзаж.
    • Простежте за тим, щоб фон відповідав обраній Вами тематиці моделі. Протиріччя між ними зробить вашу модель менш реалістичною.
    • Для міської нічної сцени, можливо, знадобиться переважно темний фон з силуетами хмарочосів.
    • Якщо ви створюєте модель гірської залізниці, ймовірно, ви побажаєте бачити на задньому плані намальовані гірські піки на тлі блакитного неба. [12]

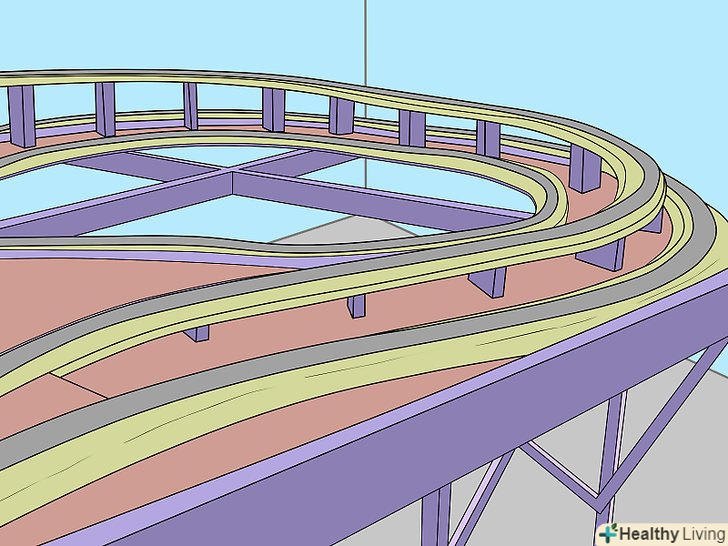

  3. Розплануйте фактичне розташування залізничних колій на підготовленому ландшафті. для цього можна перемалювати схему шляхів з плану безпосередньо на ландшафт або спробувати за фактом викласти рейки задуманим чином. Після розмітки положення шляхів відзначте ті зони, де ви хочете розмістити додаткові ландшафтні особливості, такі як гори, річки, дороги, будівлі і так далі.
    • Незважаючи на те, що схематичної розмітки місць розташування різних об'єктів зазвичай буває цілком достатньо, іноді виготовлення спрощених картонних моделей цих об'єктів дозволяє переконатися в тому, що вони не будуть перешкоджати рухомому потягу. [13]
  4. Завершіть формування ландшафту. Ландшафт являє собою особливості місцевості, на якій ви сконструюєте залізничні колії. Крім екструдованого пінополістиролу, для формування рельєфу ландшафту можна використовувати сітку для пташників, покриваючи її мокрими гіпсовими бинтами. Після цього залишається лише дати гіпсу висохнути, а потім розфарбувати отриманий ландшафт.
    • Спеціальний гіпс для моделювання можна придбати в магазині товарів для рукоділля, також гіпс можна знайти і в будівельних магазинах. Якщо вам не вдасться придбати гіпсові бинти, замість них можна використовувати паперові рушники, змочені в гіпсовому розчині.
    • Для створення ландшафту існує безліч унікальних способів. Наприклад, щоб отримати пагорби, можна покрити гіпсовими бинтами грудки газетного паперу, аналогічним чином використовувати за основу екструдований пінополістирол або ж застосувати який-небудь ще з численних методів моделювання ландшафту. [14]

Частина3З 3:
Завершення роботи над моделлю

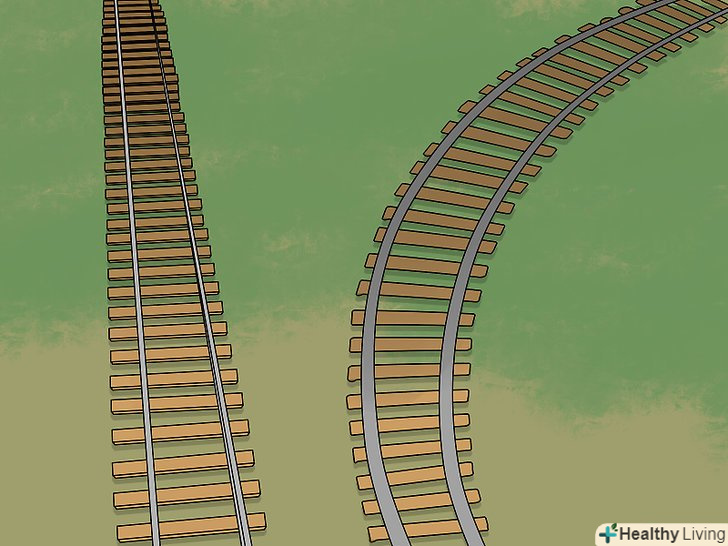

  1. Розкладіть рейки поверх ландшафту. можливо, рейки потрібно укладати по хвилястому підставі з різними поворотами і вигинами. У цих зонах поїзд потенційно може сходити з рейок. Особливо складними місцями можуть виявитися S-образні вигини шляхів (при наявності). Переконайтеся в тому, що ви передбачили достатній дорожній просвіт у всіх поворотах, щоб в них могли вписатися навіть найдовші моделі вагонів. Безпосередньо під рейками розумно використовувати спеціальне коркове підставу, яке повинно продаватися там же, де продаються моделі залізниць.
    • Якщо ви тільки починаєте моделювати, можливо, Вам буде важко відразу зрозуміти, чи достатній дорожній просвіт в поворотах для найдовших вагонів. В такому випадку, перш ніж остаточно закріплювати залізничні колії, вручну прокотите по всіх поворотах модель свого поїзда, щоб з'ясувати, як він в них вписується.

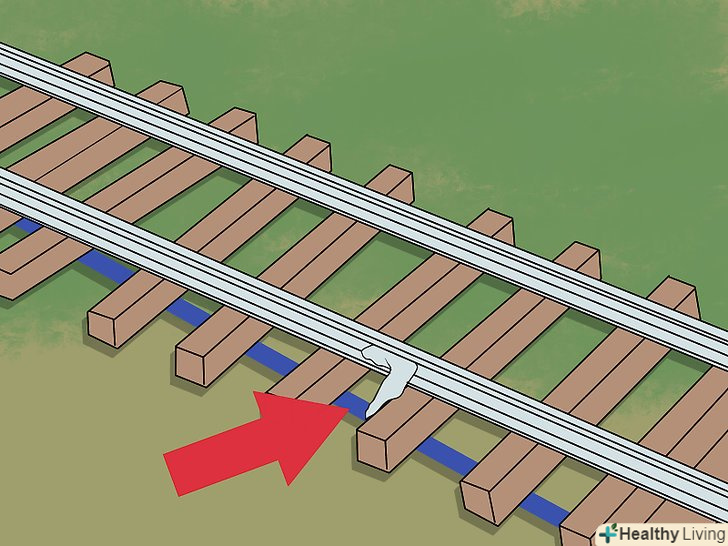

    • Спосіб установки залізничних колій може варіюватися, але в багатьох випадках вам буде потрібно паяти стики рейок для надійного з'єднання. Простежте за тим, щоб не припаяти рухливі стрілки, що відповідають за поворот поїзда в ту чи іншу сторону, інакше (найімовірніше) їх буде потрібно повністю замінити.
    • Використовуйте металевий напилок, щоб згладити нерівності пайки рейок, через які колеса поїзда можуть зіскочити з шляхів або застрягти на них. [15]
  2. Живіть рейки. підключіть дроти живлення до залізничних колій вашої моделі так, як зазначено в інструкції до Вашого обладнання. У більшості випадків харчування підводиться до рейок знизу або збоку через певні інтервали (близько 1 м). Залізничний набір для новачка, найімовірніше, буде включати в себе перетворювач змінного струму в постійний. У більш просунутих моделях зазвичай буває можливість вибору між звичайною живленням постійним струмом і застосуванням суміщеної шини живлення і управління поїздами (в останньому випадку з'являється можливість індивідуального управління різними поїздами на одній ділянці шляху).
    • Залізничні Набори початкового рівня зазвичай відразу оснащуються панеллю управління, але у випадку з повністю саморобними моделями панель управління потрібно виготовити самостійно. Пошукайте інформацію в мережі про те, як можна зробити таку панель простий і одночасно добре організованою.
  3. Доповніть ландшафт. вам необхідно доповнити ландшафт поверхневими об'єктами, такими як дерева, камені, тунелі, Кущі, дороги, Мости, Будинки і так далі. Використовуйте клей, щоб прикріпити ці об'єкти до місцевості, коли основний ландшафт вже сформований. Фарбами намалюйте на ландшафті плоскі об'єкти, наприклад річки або дороги.
    • Не забувайте про перспективу при створенні загальної сцени. Наприклад, великі дерева необхідно розташовувати на передньому плані, а дрібні — на задньому, щоб виникала ілюзія великої відстані.
    • діорами являють собою тривимірне уявлення певної сцени, наприклад кварталу житлових будинків. Вони стануть відмінним доповненням до вашої моделі залізниці і додадуть їй більше реалізму. [16]
    • Придбати ландшафтні об'єкти для своєї моделі можна в магазинах товарів для рукоділля і спеціалізованих магазинах для моделювання. Крім того, в мережі можна знайти безліч інформації про те, як виготовити такі об'єкти самостійно.

Поради

  • Якщо ви знаєте когось, у кого вже є готова модель залізниці, не буде зайвим запитати дозволу поглянути на неї, щоб краще зрозуміти її конструктивну будову на той момент, коли настане час створювати свою власну модель.
  • Запозичуйте ідеї і користуйтеся порадами більш досвідчених майстрів в клубах залізничного моделювання.
  • Планування деталей проекту, включаючи облік власних можливостей і обмежень, список ймовірних тем, список матеріалів і так далі, краще здійснювати через сервіс онлайн-документів (хмарний сервіс), наприклад «Google Документи». Це зробить вашу інформацію більш доступною. При необхідності ви зможете звернутися до неї навіть зі свого смартфона.

Попередження

  • Обов'язково дотримуйтесь обережності при роботі з інструментами, особливо з паяльником, який сильно розжарюється. Недотримання заходів безпеки може призвести до травм або пошкодження майна.
  • Будьте уважні, коли здійснюєте підключення моделі до харчування. Неправильна заживлення може привести до ураження електричним струмом або ж стати причиною пожежі.
  • Залізничне моделювання є досить дорогим хобі. Вдумливе планування дозволить вам уникнути зростання непередбачених витрат.
  • Якщо вам менше 10 років, обов'язково попросіть дорослих допомогти Вам у створенні моделі залізниці.

Що вам знадобиться

  • набір для моделювання залізниці (або його складові частини, включаючи рейки, електрику, модель поїзда, трансформатор живлення і так далі)
  • столярні інструменти
  • інструменти загального призначення (молоток, викрутка, цвяхи і так далі)
  • Паяльник( і припій)
  • пиломатеріали( для виготовлення платформи-підстави, наприклад лист товстої фанери)
  • художні матеріали (пензлі, фарби тощо)
  • матеріали для створення ландшафту (наприклад, сітка для пташників і гіпсові бинти або листи екструдованого пінополістиролу)
