Ви можете зробити тривимірний начерк чого завгодно, в тому числі і меблів - але спершу вам треба намалювати тривимірний блок.
Використовуйте даний блок в якості направляючої.
Тривимірний начерк здасться вам висоту, ширину і довжину об'єкта.
Горизонтальні кути складають 30 градусів, вертикальні, відповідно, 90.
Кроки
Купіть Папір для креслення з разлиновкой квадратами по 6 міліметрів. втім, ви завжди можете розкреслити все самі, причому так, як зручніше вам.-

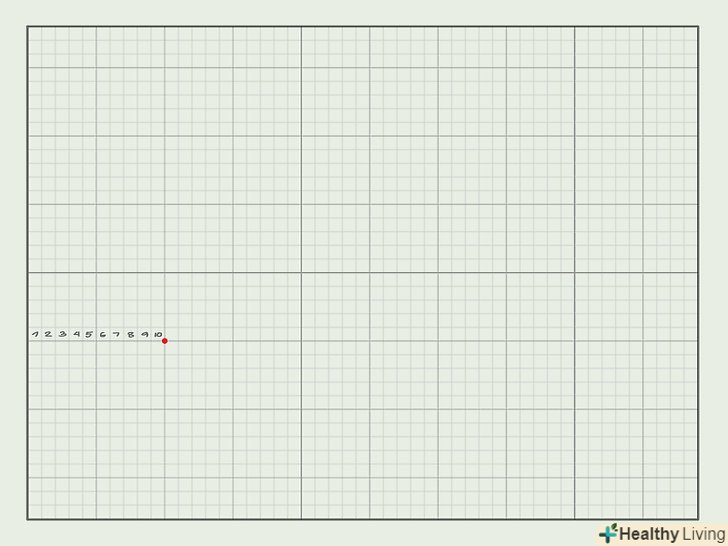

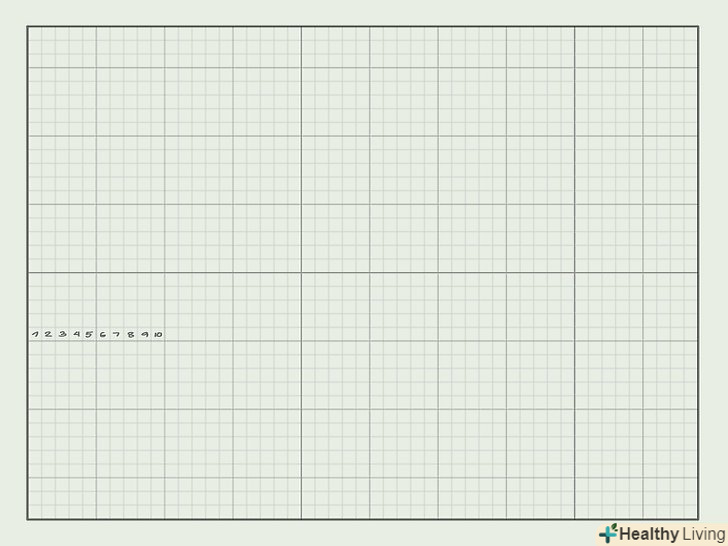

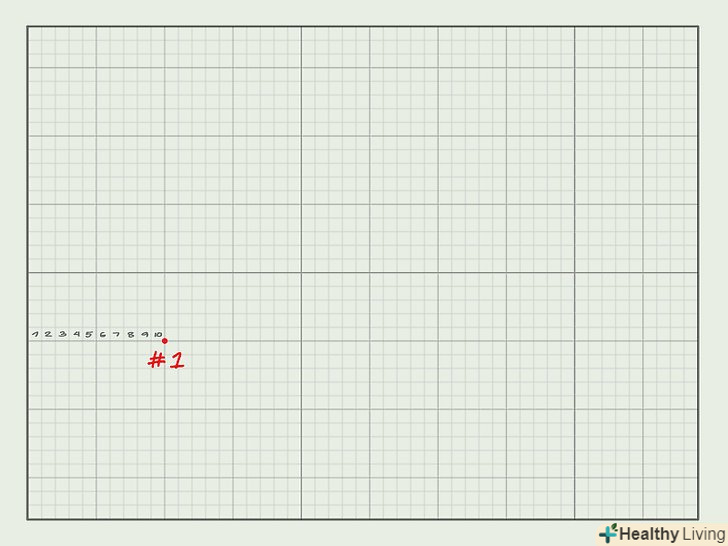

Відрахуйте 10 квадратів від лівого краю листа.
-
Намалюйте точку в нижньому правому куті будь-якого квадрата, що знаходиться поруч з серединою листа.
-
Це буде точка №1. для розміщення наступної точки вважайте лінії або використовуйте лінійку для вимірювання відстані.
-

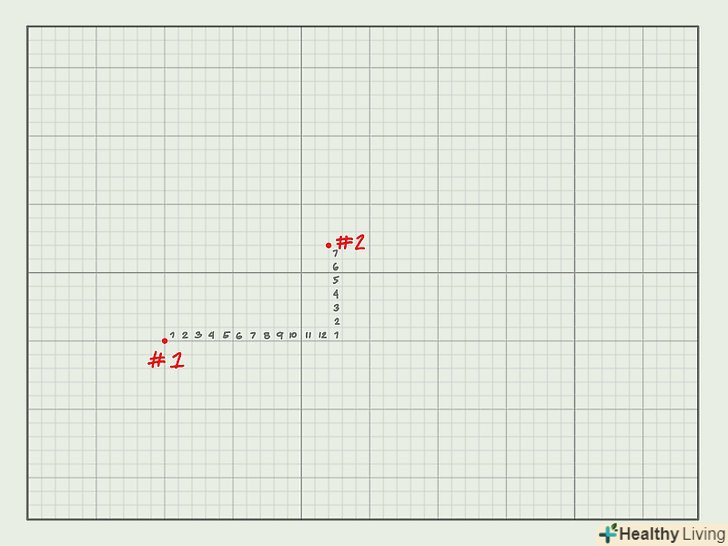

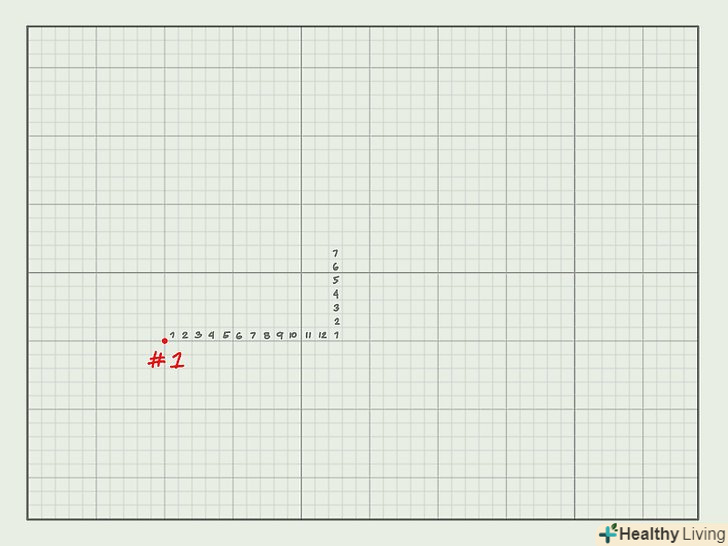

Знайдіть точку на відстані в 12 рядків (7,5 см) вправо і в 7 рядків (4,5 см) вгору від першої точки.
-
Це буде точка №2.
-

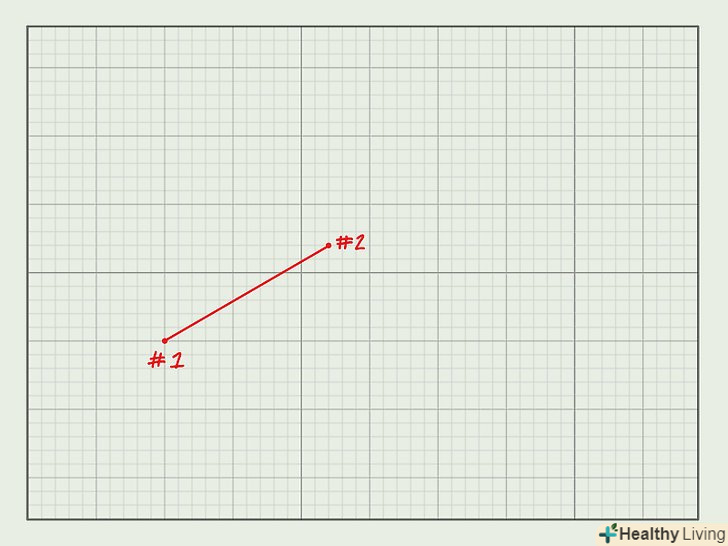

З'єднайте ці точки прямою лінією по лінійці. це лінія утворює гострий кут в 30 градусів, спрямований вправо.
-

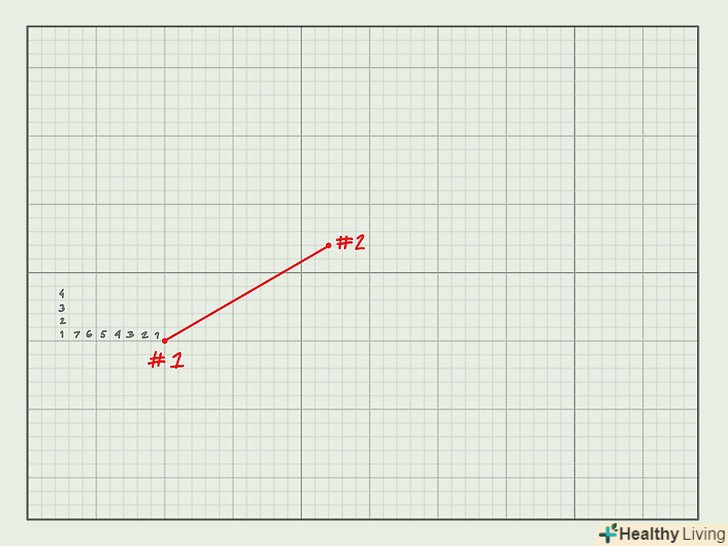

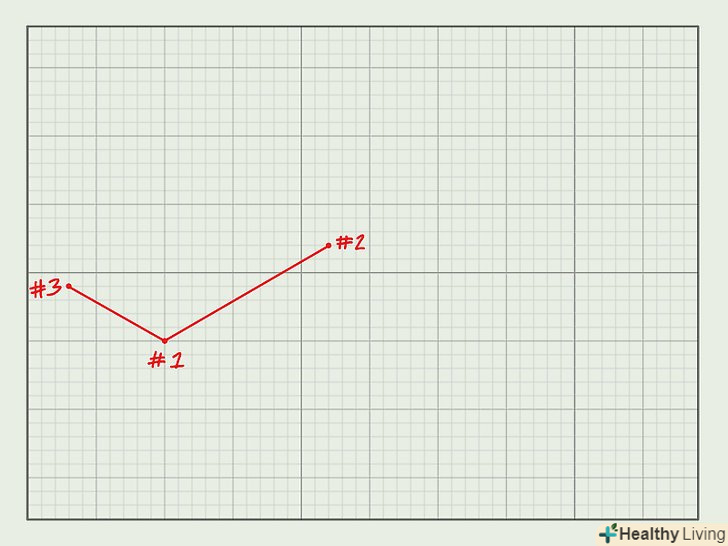

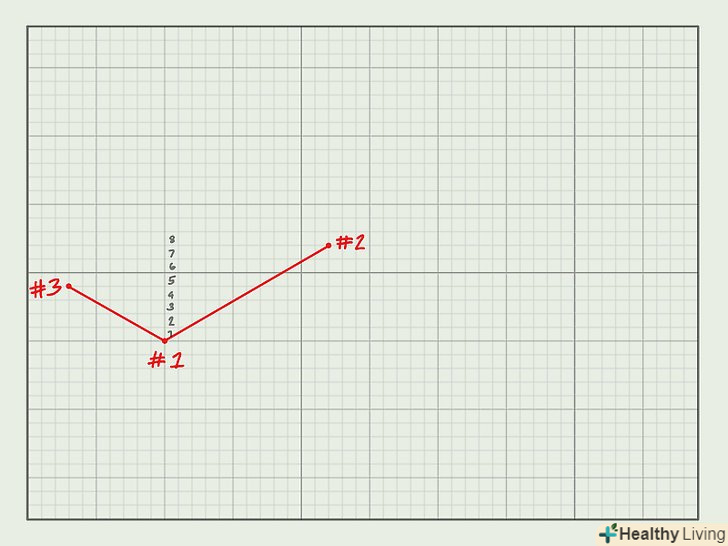

Поверніться до першої точки. відрахуйте 7 рядків (4.5 см) вліво від першої точки і 4 рядки (2.5 см) вгору.
-
Це буде точка №3.
-
З'єднайте ці точки прямою лінією по лінійці. це лінія утворює гострий кут в 30 градусів, спрямований вліво.
-

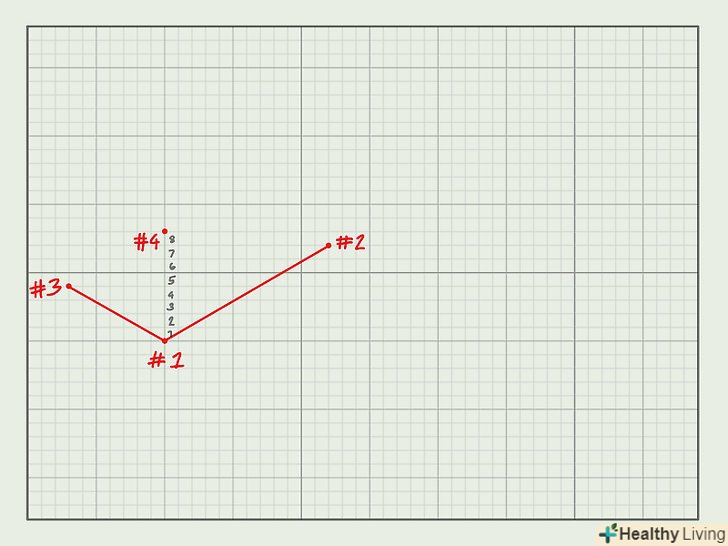

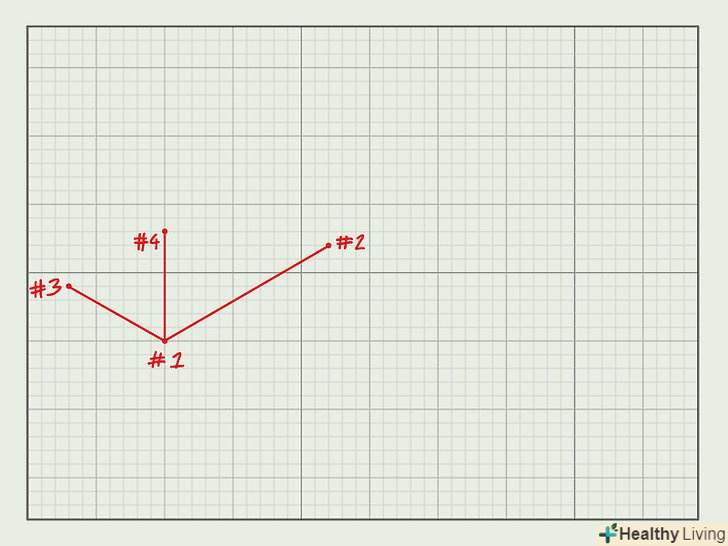

Поверніться до першої точки. відрахуйте 8 рядків (5 см) вгору.
-
Це буде точка №4.
-

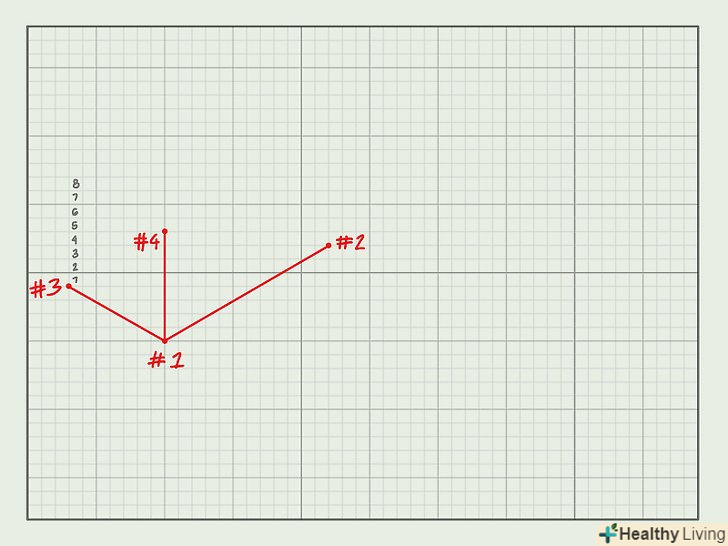

З'єднайте першу і четверту точки прямою лінією по лінійці. вийде пряма вертикальна лінія.
-

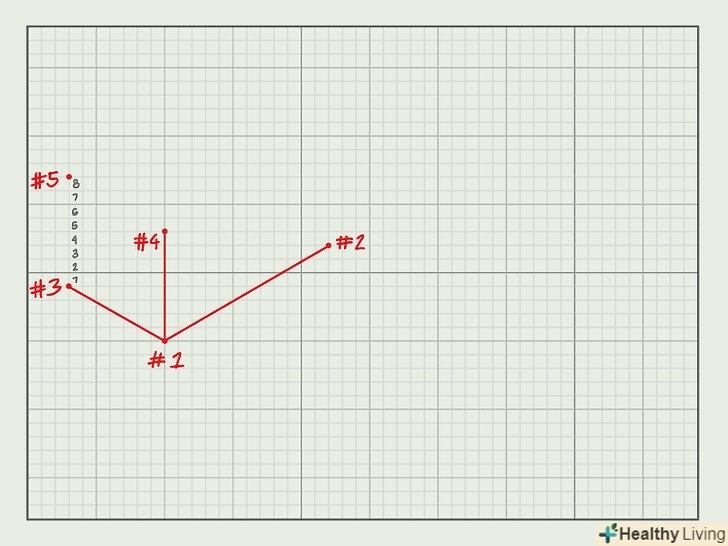

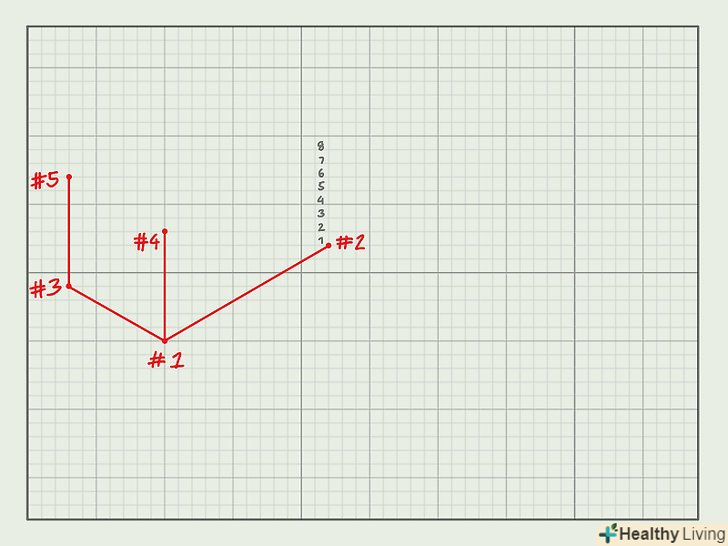

Поверніться до третьої точки. відрахуйте 8 рядків (5 см) вгору.
-
Це буде точка №5.
-

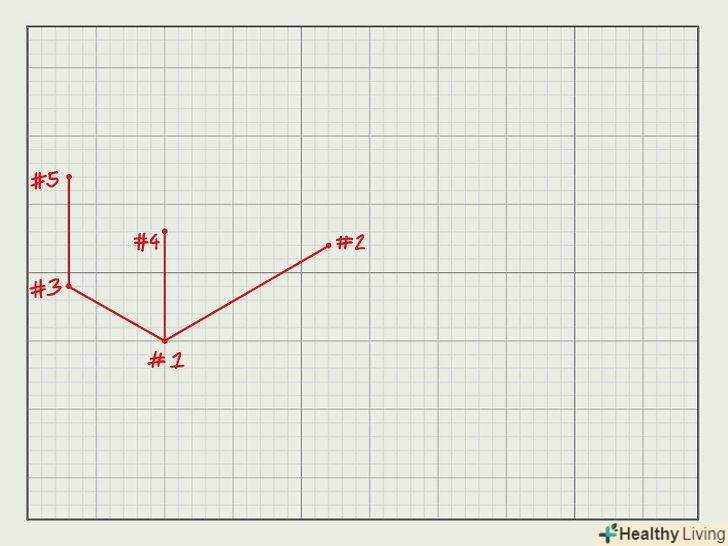

З'єднайте третю і п'яту точки прямою лінією по лінійці. вийде пряма вертикальна лінія, паралельна лінії, що з'єднує точки 1 і 4 .
-

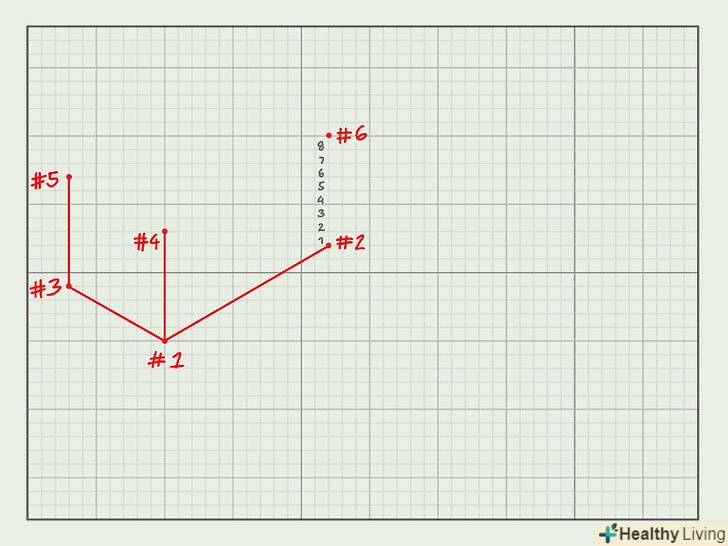

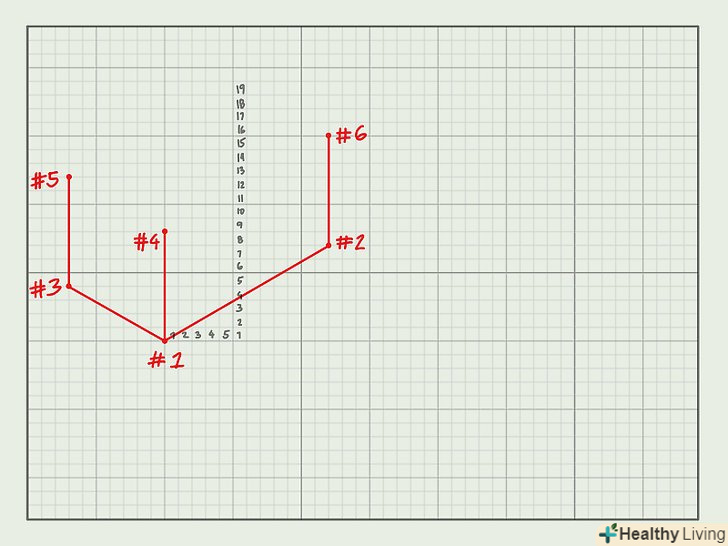

Поверніться до другої точки. відрахуйте 8 рядків (5 см) вгору.
-
Це буде точка №6.
-
З'єднайте другу і шосту точки прямою лінією по лінійці. вийде пряма вертикальна лінія.
-

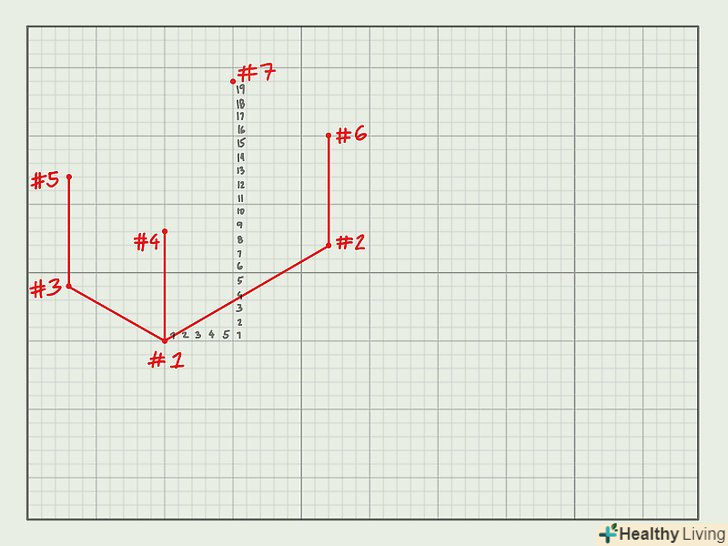

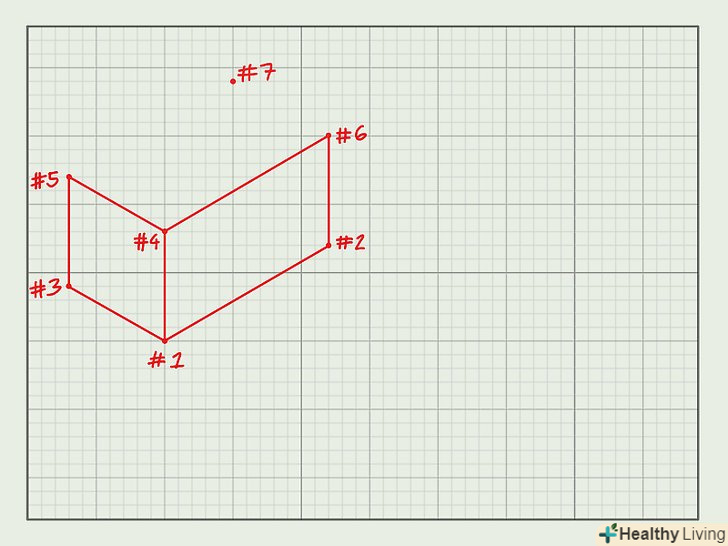

Поверніться до першої точки. відрахуйте п'ять рядків (4,5 см) вправо від першої точки і 19 рядків (12 см) вгору від неї ж.
-
Це буде точка №7.
-
З'єднайте четверту і шосту точки прямою лінією по лінійці. лінія буде паралельна тій, що з'єднує точки 1 і 2.
-
З'єднайте четверту і п'яту точки прямою лінією по лінійці. лінія буде паралельна тій, що з'єднує точки 1 і 3.
-

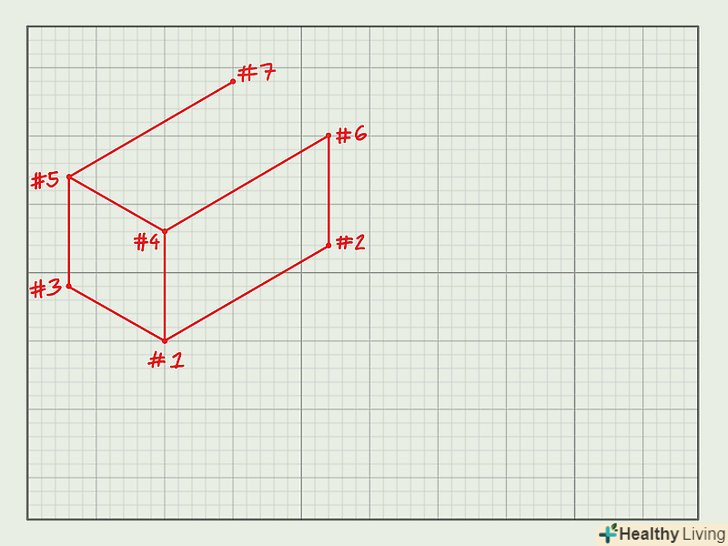

З'єднайте п'яту і сьому точки прямою лінією по лінійці. лінія буде паралельна тій, що з'єднує точки 4 і 6.
-

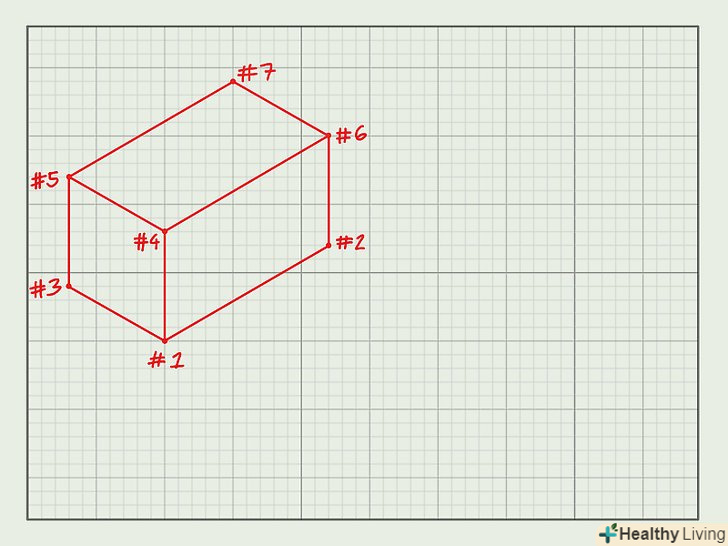

З'єднайте шосту і сьому точки прямою лінією по лінійці. дана лінія сформує тривимірний блок, який можна використовувати в якості направляючої.
-

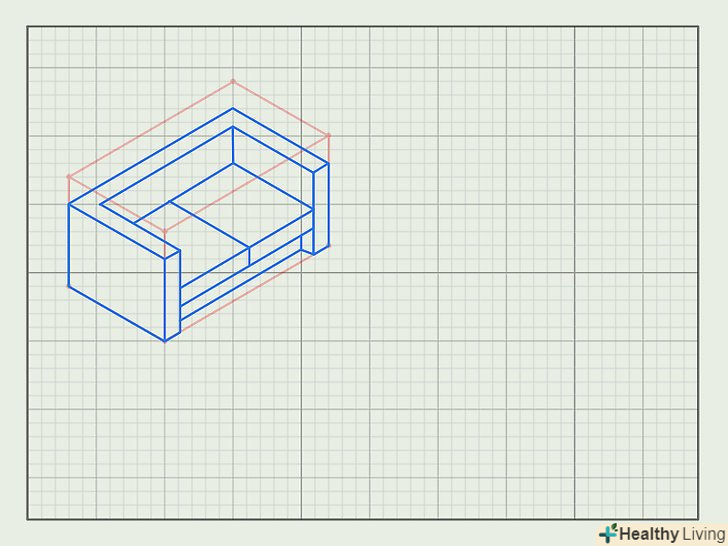

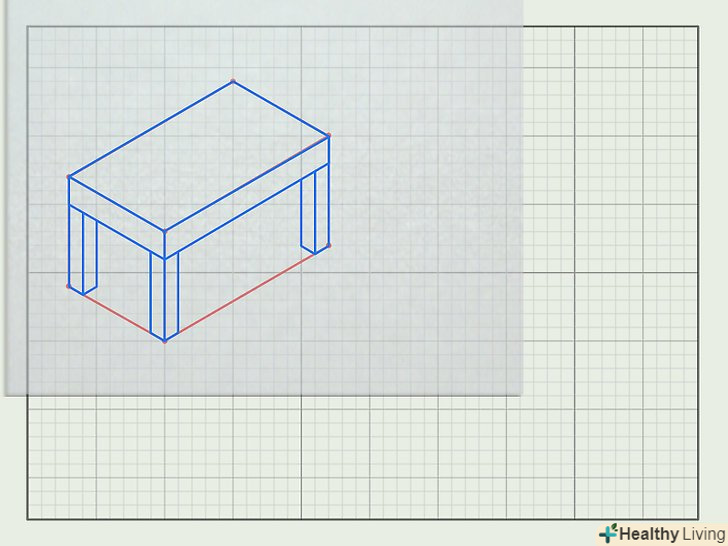

Намалюйте в блоці предмет меблів. всі лінії меблів повинні бути паралельні відповідним лініям блоку.
-
Тепер покладіть зверху кальку і обрисуйте предмет меблів, щоб більше не доводилося спершу малювати направляючий блок.
Поради
- Це все-ізометрія, ізометрична проекція.
Що вам знадобиться
- Розлінований Папір для креслення
- лінійка
- олівець твердості HB
- Стерка
- Точилка (за потребою)
- Калька (за потребою)
