Як сконструювати міст з паличок для виробів

По всьому світу зустрічаються мости, що представляють собою прекрасні творіння архітекторів. Однак цю красу не можна принести до себе додому. Але, на щастя, зі знанням деяких основ конструювання при наявності Під рукою деякого запасу паличок для виробів (або паличок від морозива), декількох допоміжних матеріалів і творчого складу розуму можна самостійно виготовити приголомшливий міст-саморобку, який прикрасить ваш будинок!

Частина1З 4:
Підготовка креслень моста

  1. Визначте необхідну довжину моста. необхідно подумати про те, наскільки довгим повинен вийти міст, перш ніж ви підете в магазин за придбанням необхідних матеріалів. Палички для виробів, що продаються в магазині товарів для рукоділля, як і палички для морозива з супермаркету, бувають найрізноманітніших розмірів. Для зручності зробіть наступне:
    • Візьміть мірний інструмент і покладіть його на робочу поверхню;
    • Позначте приблизну довжину мосту, який ви хочете побудувати;
    • Потім за допомогою того ж мірного інструменту прикиньте передбачувану ширину моста;
    • Далі на підставі двох можливих мірок визначте приблизну кількість паличок, яке вам буде потрібно, а також виберіть найбільш підходящий їх розмір.

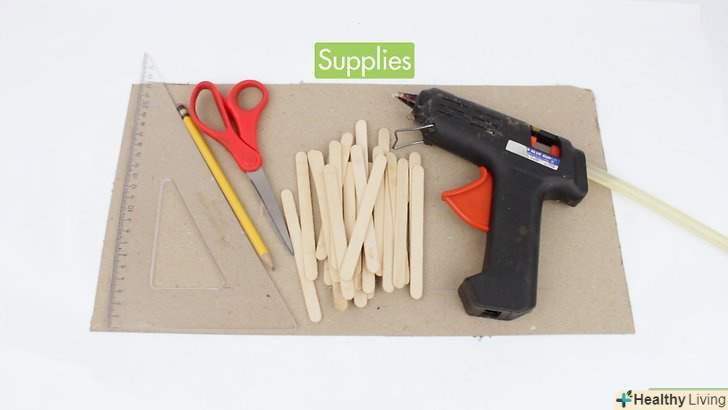

  2. Приготуйте необхідні матеріали. палички для виробів можна придбати в магазинах товарів для рукоділля, а аналогічні їм палички для морозива — в продуктових магазинах і супермаркетах. Конкретний тип паличок, які ви збираєтеся використовувати, залежить від того, яким ви собі уявляєте свій міст. Тільки обов'язково придбайте досить великий запас паличок, щоб матеріали не закінчилися посеред роботи. Для будівництва вам знадобиться наступне:
    • Палички для виробів (або палички від морозива);
    • Клейовий пістолет( і палички гарячого клею);
    • Великий аркуш картону або щільного паперу;
    • Папір (для підготовки креслень);
    • Олівець;
    • Потужні ножиці або секатор (для різання паличок);
    • Лінійка або інший мірний інструмент.
  3. Підготуйте робоче місце. застеліть робочий стіл або іншу рівну поверхню листом картону або щільного паперу. Переконайтеся в тому, що розміри робочої поверхні дозволять вам розмістити на ній той міст, який ви збираєтеся сконструювати. Для цього обов'язково виміряйте її.

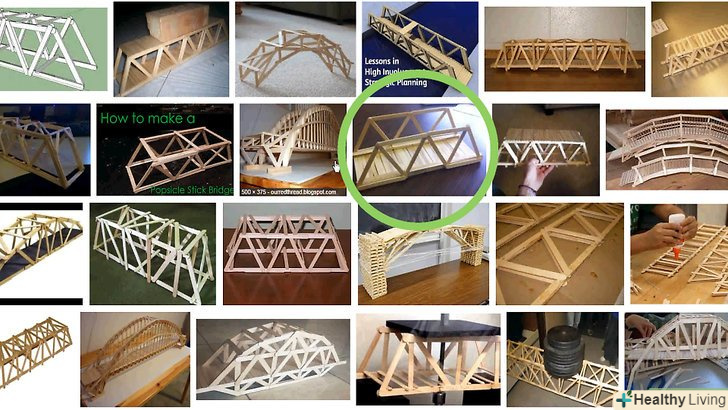

  4. Визначтеся з типом моста, який будете будувати. існує кілька різних видів мостів: висячі, розвідні і арочні з наскрізними фермами. [1] Так як в фермах арочного моста використовуються трикутні конструкції, які підтримують і зміцнюють споруду, то даний тип моста ідеально підходить для створення проекту з паличок від морозива.
    • Далі по тексту статті буде розглянуто приклад створення моста на підставі класичної рівносторонньої ферми Уоррена. [2]
  5. Візуально уявіть собі конструкцію моста. надалі вам буде потрібно підготувати креслення, які стануть виразом ваших задумів. [3] арочні мости з наскрізними фермами бувають найрізноманітнішими за складністю, тому вам не завадить ознайомитися з їх різними варіантами, перш ніж зупиняти вибір на будь-якому конкретному дизайні. Зазвичай у таких мостів є наступні конструктивні елементи:
    • Поперечні стяжки і опори для настилу;
    • Настил, що формує собою пішохідне або автодорожнє полотно моста;
    • Поздовжні верхні і нижні опорні балки ферм моста;
    • Бічна решетування ферм з трикутників або поділених на трикутники квадратів, призначена для зміцнення моста;
    • Хрестоподібно схрещені балки, що скріплюють між собою поздовжні балки у верхній частині моста;
    • Поперечні опорні балки, що скріплюють Нижні поздовжні балки моста. [4]
  6. Підготуйте креслення. коли ви вже уявляєте собі те, як повинен виглядати ваш міст, і, можливо, вже спробували здійснити викладку деяких його конструктивних елементів з паличок, можна дати волю своїй уяві і зайнятися кресленнями. Відобразіть свої задумки на папері. Не особливо переживайте про точне дотримання пропорцій. Ваші креслення будуть являти собою лише загальний план конструкцій, а не строго вивірені схеми.

Частина2З 4:
Конструювання ферм моста

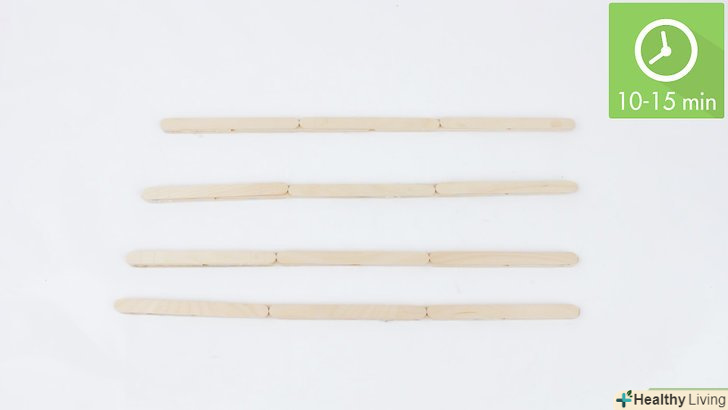

  1. Детально продумайте структуру поздовжніх опорних балок моста. в цілому вашу роботу буде направляти підготовлений раніше креслення, але вам необхідно втілити його в викладці конструктивних елементів з наявних паличок. Для моста вам буде потрібно виготовити чотири поздовжні опорні балки (дві верхні і дві нижні). Надалі ви з'єднаєте їх з боків трикутниками для зміцнення конструкції моста. Щоб підготувати поздовжні балки, виконайте наведені нижче дії.
    • Викладіть чотири ряди паличок в три шари (розташовуйте палички в шарах в шаховому порядку так, щоб в центральному шарі було присутнє на одну паличку менше, ніж у верхньому і нижньому). Всі чотири ряди повинні бути однаковими по довжині.
    • Розріжте чотири палички навпіл. З обох кінців кожного з чотирьох рядів вкладіть половинні палички в центральний шар.
    • Три шари кожного ряду будуть склеєні між собою, щоб сформувати міцні опорні балки товщиною в три палички.
  2. Склейте з підготовлених деталей чотири поздовжні опорні балки моста. за допомогою гарячого клею послідовно склейте між собою всі деталі чотирьох опорних балок. Не забувайте вирівнювати їх під час роботи. У вас вийдуть чотири тришарові балки.
    • Гарячий клей застигає дуже швидко! Для найкращих результатів притискайте палички один до одного або фіксуйте їх затискачами якомога швидше після нанесення клею.
    • Поєднавши склеювані палички, стискайте їх досить сильно, щоб у вас вийшли міцні опорні балки моста.
  3. Тимчасово відкладіть поздовжні балки, щоб дати клею остаточно схопитися. при роботі з гарячим клеєм на його застигання піде не так багато часу. Проте пам'ятайте, що даючи клею достатньо часу на те, щоб схопитися, ви запобігаєте неприємне руйнування опорних балок через їх розшарування. При роботі з іншими видами клею, наприклад, з клеєм по дереву або клеєм загального призначення, вам буде потрібно почекати близько 10-15 хвилин.
    • Якщо, доторкнувшись до опорних балок, ви відчуєте, що палички в шарах все ще слабо тримаються і рухливі, залиште клей сохнути ще на 15 хвилин.
  4. Розплануйте розташування деталей бічної обрешітки ферм. за допомогою лінійки або іншого вимірювального пристрою розмітьте на поздовжніх опорних балках точки кріплення зигзагоподібної бічної обрешітки. Вони повинні бути розташовані на однаковій відстані один від одного. У розглянутому в даній статті прикладі моста лати буде укладатися зигзагоподібно з парних паличок і формувати собою візерунок, схожий на букву «М». [5]
    • Іншими словами, кожна з ліній літери "М", що з'єднує між собою верхню і нижню поздовжні балки, повинна бути утворена парою покладених пліч-о-пліч паличок.
    • Чим більше елементів обрешітки ви використовуєте, тим міцніше вийде міст. Однак занадто велика кількість паличок згодом може ускладнити видимість об'єктів, що знаходяться на мосту.
  5. Попарно з'єднайте верхні і нижні балки латами, щоб отримати дві ферми. слідуючи розміченому зигзагоподібному візерунку викладки обрешітки, визначте необхідну вам кількість дерев'яних паличок. Відрахуйте їх, після чого виконайте наступні дії:
    • Для перевірки задуманої конструкції ферм розкладіть дерев'яні палички по своїх місцях на балках, перш ніж приклеювати їх;
    • Потім за допомогою гарячого або іншого відповідного клею приклейте обрешітку до балок;
    • Почекайте необхідний час, щоб дати використовуваному вами клею схопитися.

Частина3З 4:
Підготовка настилу

  1. Викладіть пліч-о-пліч палички для формування настилу. спочатку покладіть плоскі ферми на стіл паралельно один одному. Потім візьміть наявні у вас палички і почніть укладати їх між фермами перпендикулярно до них. Вони сформують собою полотно моста (дорогу), що йде на всьому його протязі між фермами. Викладіть настил, відповідний своїм розмірами довжині підготовлених ферм.
    • Пам'ятайте, що розміри настилу визначаються довжиною і шириною опорних конструкцій моста.
    • Переконайтеся в тому, що всі палички настилу лежать рівно, інакше полотно моста вийде нерівним.
  2. Скріпіть настил розташованими в шаховому порядку стяжками. більші дерев'яні палички забезпечать настилу велику міцність, але допустимо використовувати і дрібні палички, якщо великих немає під рукою. Розташуйте палички вздовж настилу в шаховому порядку, щоб скріпити полотно моста в одну довгу деталь.
    • Після викладки паличок-стяжок, скористайтеся гарячим або іншим клеєм, щоб закріпити їх на своїх місцях.
    • Якщо Ви користуєтеся клеєм по дереву або клеєм загального призначення, дайте йому час схопитися, перш ніж продовжувати працювати з настилом.

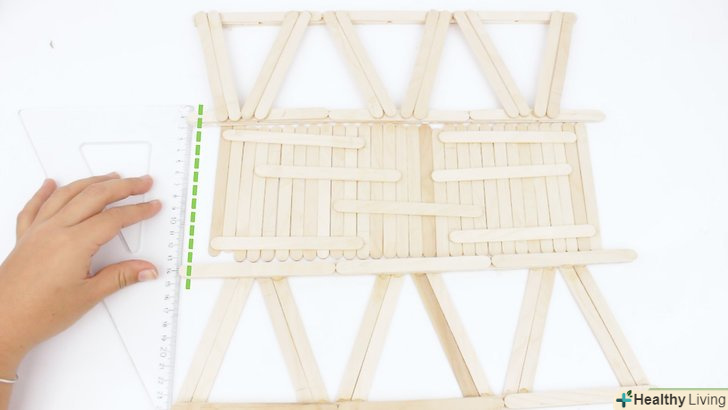

  3. Визначтеся з розмірами поперечних опорних балок моста. візьміть лінійку або інший Вимірювальний інструмент і виміряйте ширину настилу. Вам необхідно підготувати балки, на які він повинен спиратися. Ці ж балки з'єднають між собою дві ферми моста. Тому довжина поперечних балок повинна враховувати як ширину настилу, так і товщину обох ферм.
  4. Підготуйте поперечні опорні балки. якщо у вас є дерев'яні палички різних розмірів, ймовірно, вони вам знадобляться за тієї умови, що серед них є такі палички, які довші ширини настилу моста і товщини обох ферм. Якщо ви працюєте з лінійкою або іншим вимірювальним інструментом, зробіть наступне:
    • Помножте на два товщину ферми (щоб врахувати розміри обох ферм) і додайте до неї ширину настилу моста;
    • Підготуйте три або чотири палички розрахункової довжини, які стануть поперечними опорними балками;
    • Якщо наявні у вас палички занадто короткі, подовжите їх, для чого складіть з двох паличок балку необхідної довжини і знизу скріпіть ці дві деталі ще однією паличкою.

Частина4З 4:
Збірка моста

  1. З'єднайте ферми поперечними опорними балками. [6] для виконання даної частини роботи можна залучити на допомогу друга або скористатися книгами, до яких можна буде докласти вертикально поставлені ферми і тим самим спростити процес склеювання ферм з поперечними опорними балками. Щоб впоратися з цим завданням, виконайте зазначені нижче дії.
    • Перші дві поперечні балки прикріпіть з кінців ферм (до нижніх поздовжніх балок).
    • Для кріплення поперечних балок до ферм використовуйте гарячий клей. Міцно притримуйте балки на своєму місці до тих пір, поки клей не застигне і якісно не скріпить деталі між собою.
  2. При необхідності додайте додаткові опорні балки. чим більше поперечних опорних балок ви використовуєте і чим більше трикутників обрешітки буде на самих фермах моста, тим міцніше вийде міст. За допомогою того ж клею прикріпіть Додаткові поперечні балки до нижніх поздовжніх балок ферм.
  3. Прикріпіть на місце настил (на свій розсуд). можливо, ви не захочете нерухомо закріплювати настил, щоб у вас була можливість продемонструвати зацікавленим особам всі особливості конструкції вашого моста. Проте, якщо ви все ж вирішите прикріпити настил до опорних балок, просто нанесіть клей на балки і покладіть настил зверху.
    • Постарайтеся зробити все оперативно, особливо при використанні гарячого клею. Буде прикро, якщо клей встигне застигнути до того, як ви укладете на нього настил.
  4. Прикріпіть верхні стяжки моста. [7] якщо у вас є довгі палички, які можна спокійно укласти поперек моста поверх верхніх поздовжніх балок, візьміть їх і приклейте. Якщо довгих паличок немає, їх потрібно виготовити. Складіть з двох паличок стяжку необхідної довжини і знизу скріпіть ці дві деталі ще однією паличкою.
    • Розташуйте верхні стяжки на рівновіддаленому один від одного відстані, щоб ваш міст виглядав реалістичніше.

Поради

  • Для створення розглянутого в статті моста використовувалися палички двох різних розмірів. Проте проект можна виконати і з паличок однакового розміру.
  • Якщо у вас виникають труднощі з надійною фіксацією деталей на період затвердіння клею, можна спробувати застосовувати затискачі, які будуть фіксувати склеюються деталі, поки клей застигає.
  • Коли ви накладаєте палички один на одного (виконуючи нашарування), то цим домагаєтеся більшої міцності деталей.
  • Ні в якому разі не торкайтеся до щойно нанесеного гарячого клею і навіть до прилеглого від нього місця, поки він не охолоне і не стане практично прозорим і твердим!

Попередження

  • Обов'язково дотримуйтесь обережності при роботі з клейовим пістолетом. Якщо неправильно з ним поводитися, це може привести до опіків. Будьте уважні і зосереджені.

Що вам знадобиться

  • палички для виробів (або палички від морозива)
  • клейовий пістолет( і палички гарячого клею)
  • великий аркуш картону або щільного паперу
  • Папір (для підготовки креслень)
  • олівець
  • потужні ножиці або секатор (для різання паличок)
  • лінійка або інший мірний інструмент

Джерела

  1. ↑ Http://www.historyofbridges.com/facts-about-bridges/types-of-bridges/
  2. ↑ Http://ojhsbridges.weebly.com/truss-bridges.html
  3. ↑ Http://www.thefreedictionary.com/blueprint
  4. ↑ Http://www.brighthubengineering.com/structural-engineering/63635-truss-bridge-designs/
  5. ↑ Http://makezine.com/projects/make-36-boards/make-warren-truss-bridge-popsicle-sticks/
  6. ↑ Http://makezine.com/projects/make-36-boards/make-warren-truss-bridge-popsicle-sticks/
  7. ↑ Http://makezine.com/projects/make-36-boards/make-warren-truss-bridge-popsicle-sticks/
