Як побудувати потужну катапульту (з ілюстраціями)

Дослідження в галузі фізики звернули увагу багатьох студентів на катапульти. Зробити катапульту можна декількома способами, конкретно цей є досить швидким і легким. Найпотужніші катапульти використовують довгий важіль з точкою опори в центрі, що приводяться в дію пружним або крутним елементом. Почніть з цього базового керівництва, щоб навчитися робити потужні катапульти.

Частина1З 3:

Збірка підстави катапульти

Складіть ліву сторону. покладіть дошку 91х5х10 см широкою стороною на стіл або якусь іншу тверду поверхню. Розташуйте брусок 38х5х10 см так, щоб його правий кут знаходився в 38 см від краю дошки довжиною 91 см.

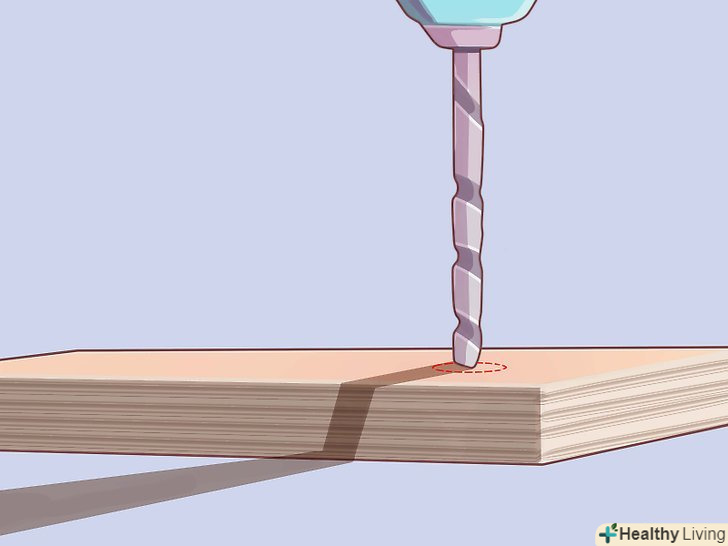

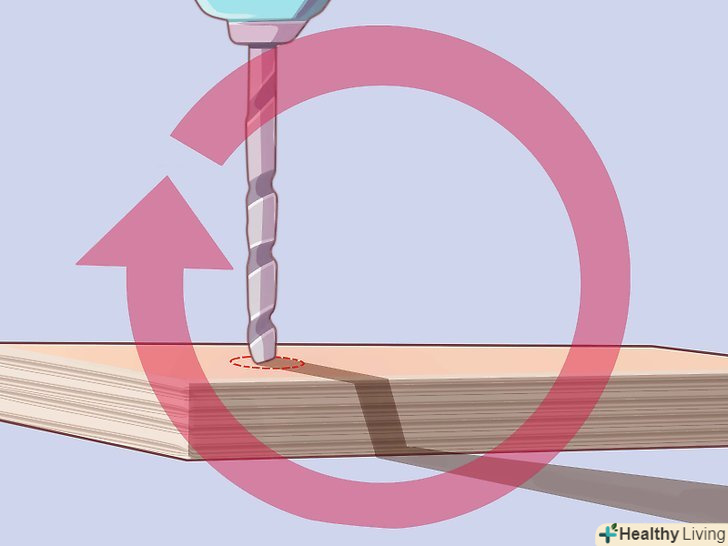

З'єднайте ліву сторону з лівим підставою. просвердлите два отвори в торці 38 см бруска і два отвори в 91 см дошці з краю у відповідному місці з'єднання. Змастіть клеєм і вставте штифти в обидва отвори в дошці, потім прикріпіть на них інший брусок. Підбийте молотком, щоб забезпечити щільне прилягання.
Повторіть. виконайте те ж саме для складання правого боку, використовуючи бруски точно таких же розмірів.

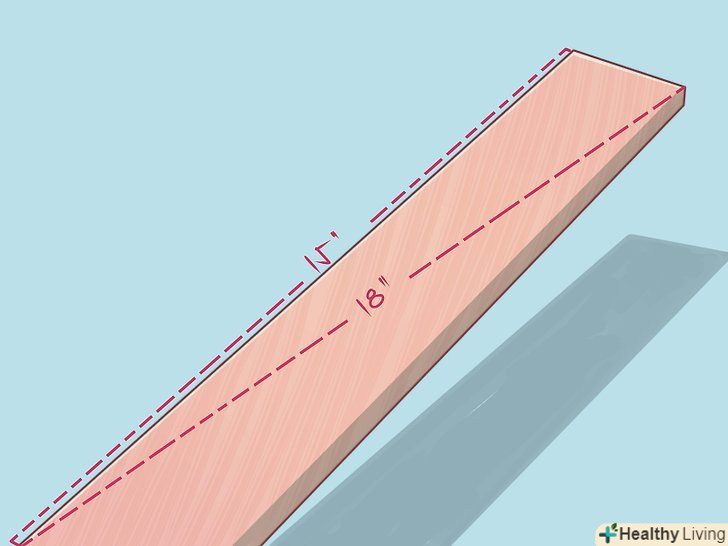

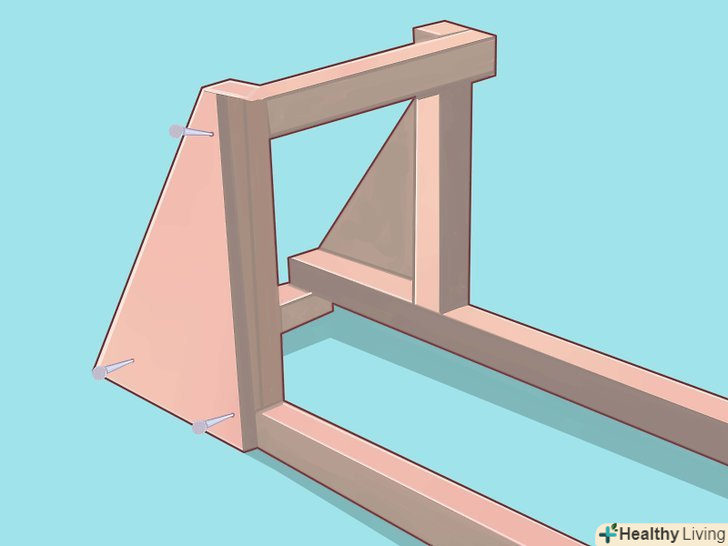

Приколотите опорні плити. Розпиляєте 38х47х1,3 см плиту навпіл по діагоналі. Приколотите кожну з одержаних половинок зовні до зроблених конструкцій так, щоб прямий кут трикутника збігався з прямим кутом, утвореним зовнішніми краями з'єднаних брусів.
З'єднайте ліву сторону з правою. за допомогою шурупів з квадратним шліцом і двох брусків 38х5х10 см з'єднайте разом праву і ліву сторони, щоб завершити збірку підстави. Помістіть ці бруски між краями 91 см дощок (по одній з кожного краю) і прикрутіть або приколотіть їх із зовнішнього боку країв дощок.

Частина2З 3:

Збірка важеля катапульти

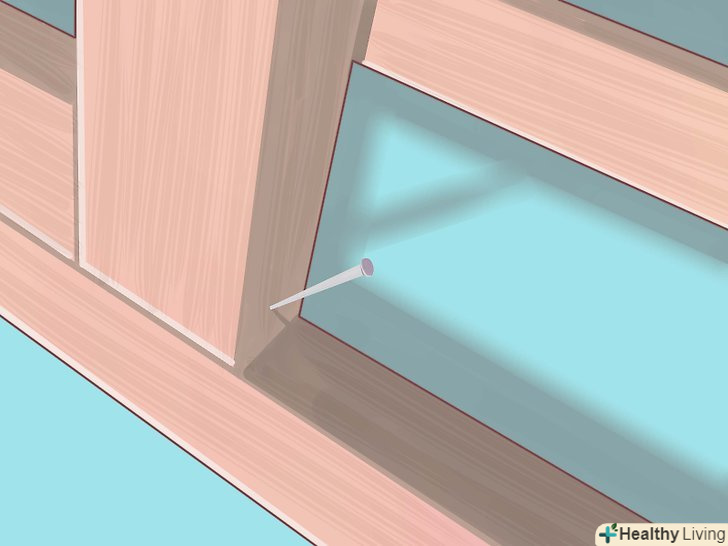

Приколотите опорну балку між правою і лівою стороною. Приколотіть або прикрутіть брусок 46х5х10 см так, щоб його верхня сторона була врівень з торцями вертикальних брусків.

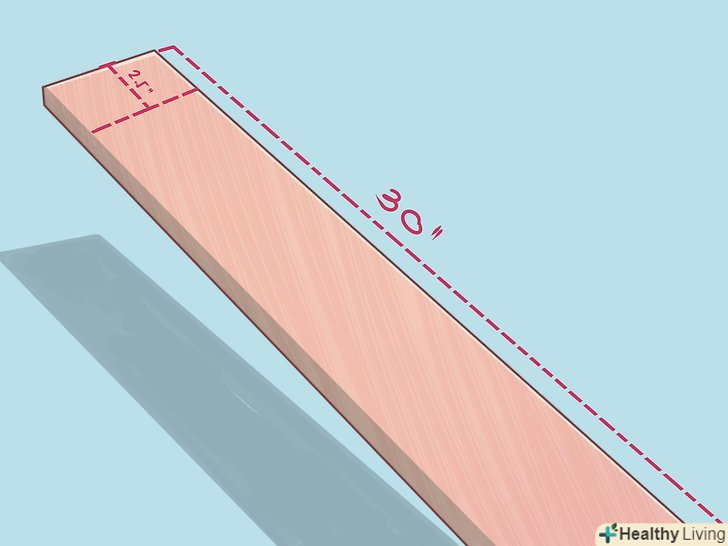

Підготуйте важіль. Візьміть брусок 76х5х10 см і відміряйте 6,4 см від одного краю на сторонах, шириною 5 см, і по центру просвердлите в бруску наскрізний отвір діаметром 127 мм.

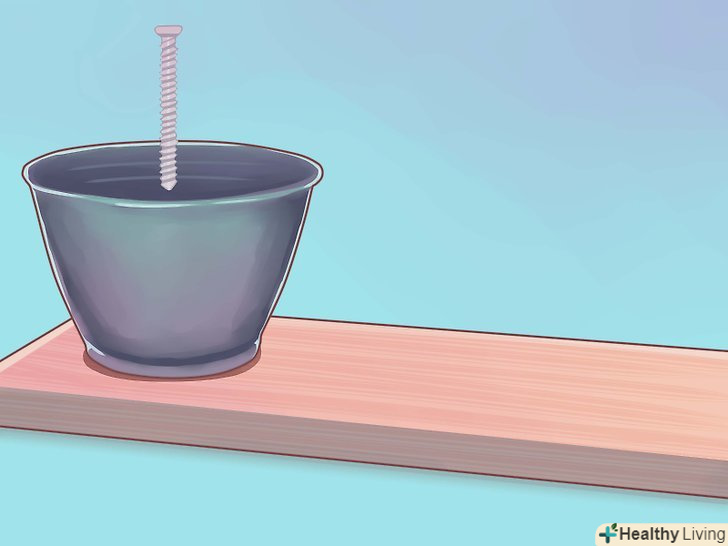

Прикріпіть чашу. на інший кінець важеля прикрутіть або приколотите чашу з пластику, дерева або чогось іншого.

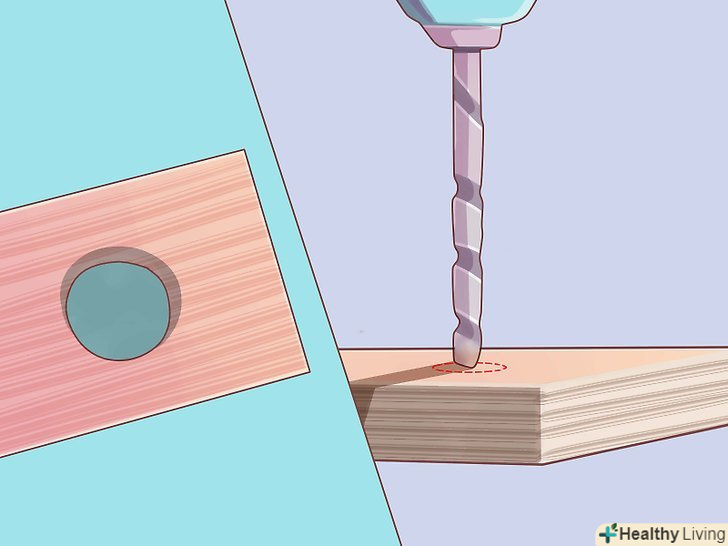

Просвердлите отвір в основі. просвердлите отвори діаметром 254 мм з кожного боку підстави на відстані 15 см від краю 91 см дошки (того, на який спрямований гострий кут трикутника) і 6 см від нижньої сторони підстави.

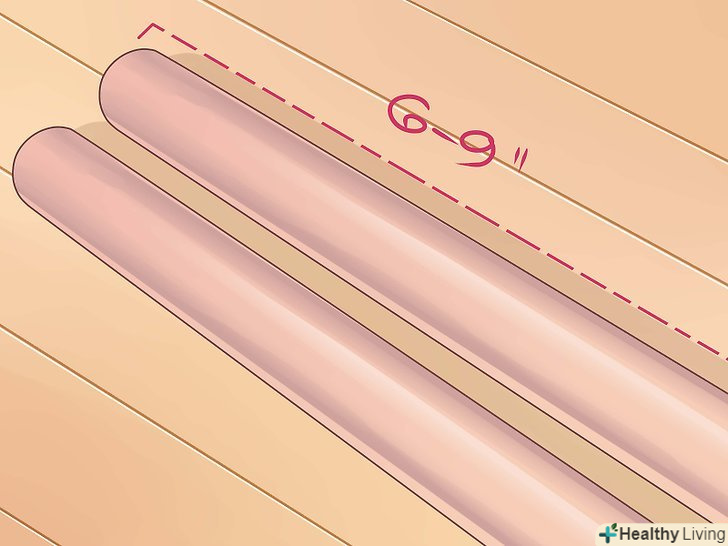

Випиляйте дві рукоятки. Вам буде потрібно з'єднати важіль з підставою за допомогою мотузки, а рукоятки будуть потрібні для того, щоб пригинати важіль і посилювати скручування. Відпиляєте дві рукоятки довжиною 15-23 см зі старого мітловища.

Частина3З 3:

Перев'язка важеля

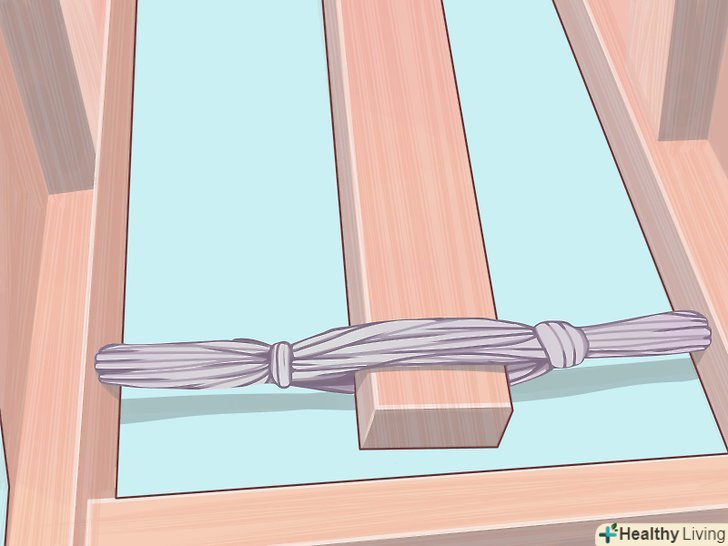

Протягніть мотузку, щоб з'єднати всі частини. Обмотайте мотузку навколо рукоятки, протягніть її крізь отвір з лівого боку, крізь важіль, крізь отвір з правого боку, потім знову оберніть навколо іншої рукоятки. Буде потрібно кілька таких витків, на які піде приблизно 6 метрів мотузки.

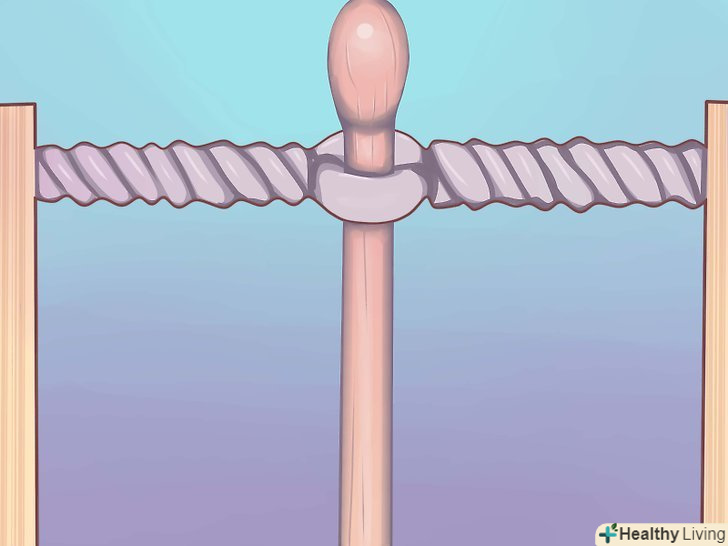

Закріпіть всі частини разом. для початку обв'яжіть мотузку навколо першої рукоятки посередині, простягніть мотузку крізь всі отвори, так само обв'яжіть навколо іншої рукоятки і протягніть крізь дірки в зворотну сторону. Повторіть це три рази.
Зробіть поперечну перев'язку. потім оберніть мотузку навколо рукоятки з одного боку, протягніть крізь отвір в підставі, потім направте мотузку в протилежний отвір в підставі, минаючи дірку в важелі. При цьому мотузка повинна огинати його з боку, протилежної тій, в яку ви повертали мотузку навколо рукоятки. Після того як ви просунули мотузку крізь обидва отвори в підставі, оберніть рукоятку в тому ж напрямку, як і попередню.

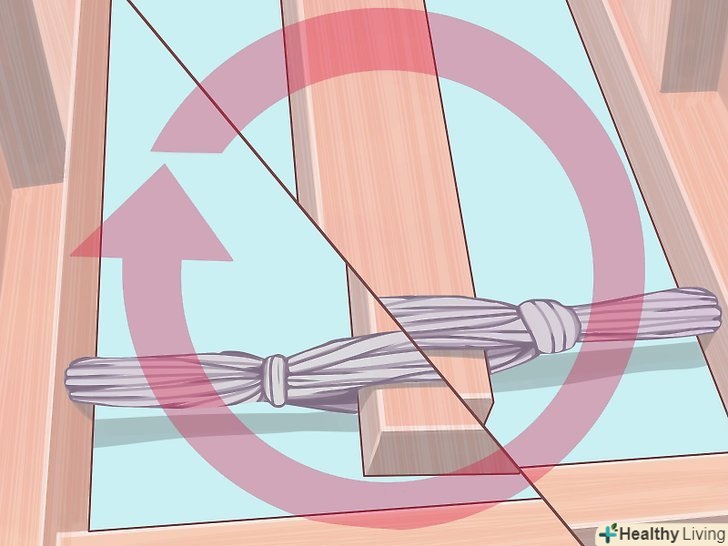

Поміняйте напрямок і повторіть. поміняйте напрямок так, щоб мотузка огинала важіль вже з іншого боку і повторіть ці дії як мінімум 6 разів. Мотузка кожен раз повинна обмотувати рукоятки однаково, відрізнятися має лише положення її щодо важеля: то зверху, то знизу.

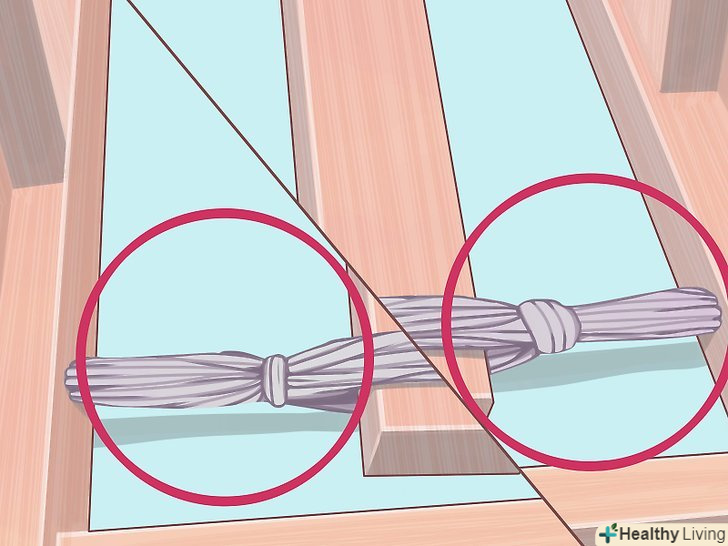

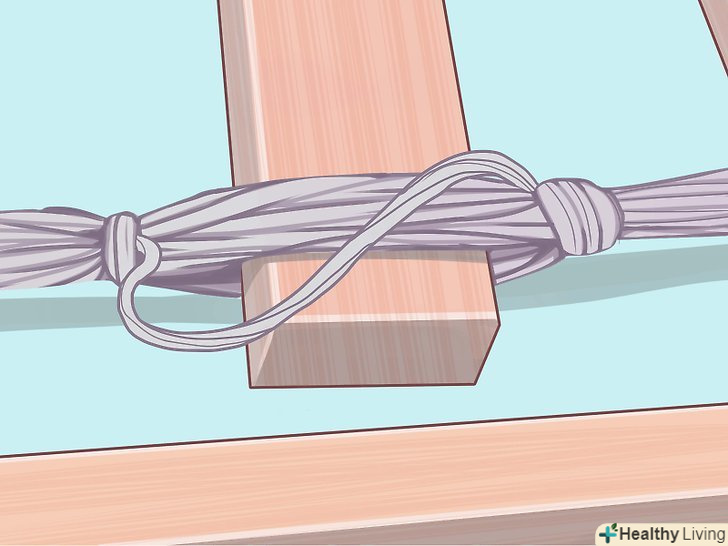

Обмотайте важіль з боків. коли мотузка вже почне закінчуватися, обв'яжіть її навколо отриманого джгута з обох сторін важеля і потім можете проробляти все те ж саме з наступною мотузкою.

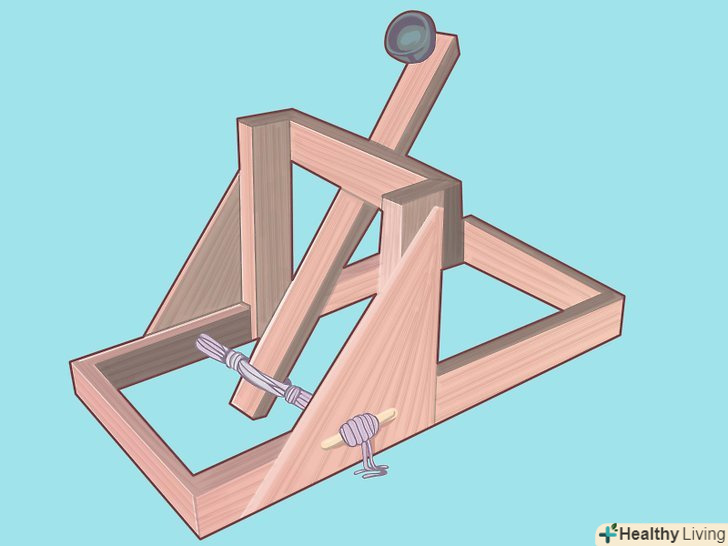

Завершіть свою катапульту. міцно зв'яжіть все і катапульта готова. Крутите рукоятки, щоб створити крутний момент, який дасть катапульті необхідний натяг і ви зможете метати предмети з прикріпленої чаші.

Поради

Використовуйте трикутники, оскільки вони дуже міцні. Найміцніші трикутники-рівносторонні, тому якщо ваша катапульта вийшла дуже хиткою, прикріпіть ще один брусок до кожної сторони, так щоб вийшов трикутник.
Простежте, щоб кут між важелем і землею в момент запуску снаряда становив 45 градусів, за винятком тих випадків, коли катапульта знаходиться над землею. Наприклад: якщо снаряд запускається з висоти одного метра над землею – оптимальним кутом буде 44.6 градусів. Оптимальний кут зменшується зі збільшенням висоти катапульти якщо ви зможете це все розрахувати, вас стануть вважати дуже розумним!

Попередження

Тримайте обличчя подалі від помаху важеля катапульти.
Не залишайте катапульту в доступних для дітей місцях, так як вони можуть пошкодити своє здоров'я.

Що вам знадобиться

Платформа: якщо ви збираєтеся робити її з брусків 5х10 см, то беріть як мінімум 6 погонних метрів бруса і коробку шурупів на 63 мм.
точка опори: дверна петля говорить сама за себе, а сполучна муфта – проста. Щоб зробити муфту знадобиться довга вузька труба, на яку Ви насаджує коротку широку трубу. Важіль прикріплюється до короткої широкої трубі.
важіль: він повинен бути легким і міцним. Я пропоную дуже товсту ПВХ або залізну трубу.
спосіб приведення в руху: можна спробувати: пружини, медичні джгути, гумки, перекручена мотузка або вибух. Можна поєднувати ці способи
