Як користуватися мультиметром (з ілюстраціями)

Мультиметр є інструментом, використовуваним для вимірювання величини змінного або постійної напруги, опору, перевірки працездатності електричних компонентів, а також вимірювання величини сили струму. Цей інструмент дозволить вам перевірити, чи є напруга в ланцюзі. Мультиметр може допомогти вам вирішити безліч корисних завдань. Почніть з частини 1, щоб ознайомитися з цим приладом і навчитися використовувати його різні функції, такі як вимірювання опору (Ом), напруги (Вольти) і сили струму (ампери).

Частина1З 4:
Знайомство з пристроєм мультиметра

  1. Знайдіть циферблат мультиметра. Циферблат має дугоподібну шкалу, видиму через вікно, і стрілку, яка буде вказувати на значення на цій шкалі. [1]
    • Дугоподібні шкали циферблата можуть бути різних кольорів і мати різні значення. Вони визначають різні діапазони величин.
    • На циферблаті мультиметра може бути присутнім шкала з дзеркалом. Дзеркало використовується, щоб зменшити те, що називається "паралакс помилки перегляду," для цього потрібно вирівняти стрілочний покажчик з його відображенням перед зчитуванням значення. У відображенні стрілка приладу буде відображається у вигляді широкої сірої смуги між червоною і чорною шкалами.
    • Багато сучасних мультиметри мають цифрові показання, а не аналогову шкалу. Їх функції в основному такі ж, ви просто отримаєте чисельні значення при проведенні вимірювань.

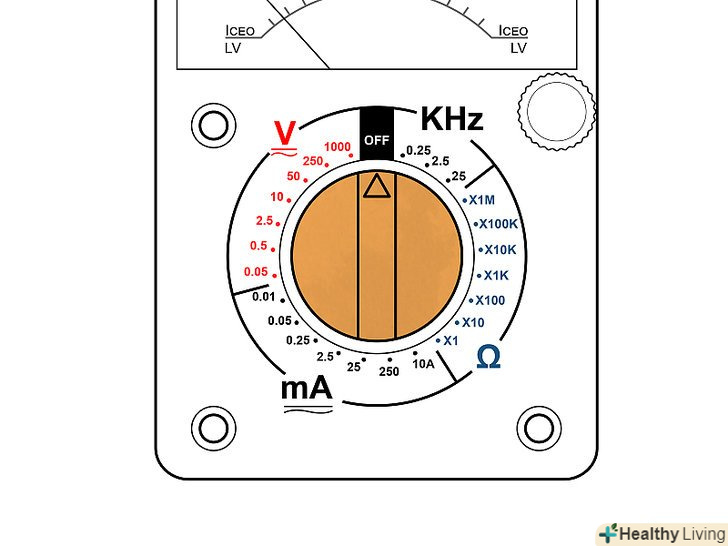

  2. Знайдіть перемикач вибору функцій. він дозволяє змінити функцію між вимірюванням напруги, опору і т.д., і для зміни діапазону (x1, x10 і т. д.) вимірювань. Багато функцій мають кілька діапазонів, тому дуже важливо встановити межі вимірювань правильно, в іншому випадку мультиметр може отримати серйозні пошкодження.
    • Деякі мультиметри мають положення "Off" ("вимкнено") на цьому перемикачі, в той час як інші мають окремий вимикач, щоб включати прилад. Перемикач повинен бути встановлений в положення " Off " при зберіганні.

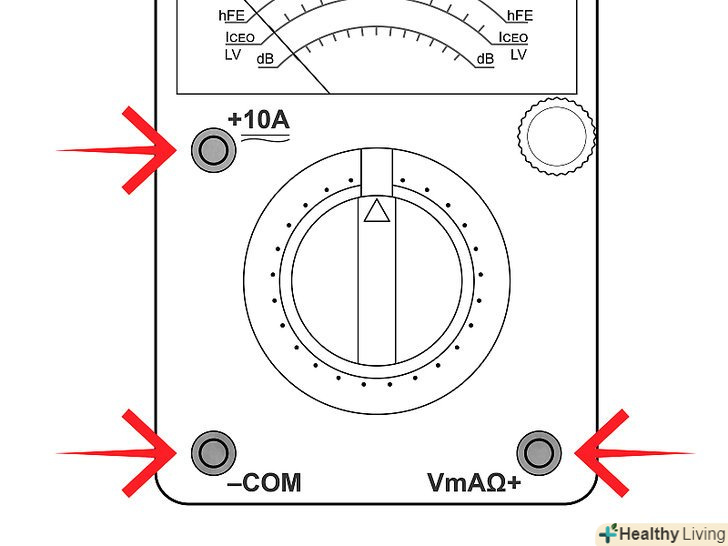

  3. Знайдіть отвори в корпусі, куди ви будете вставляти вимірювальні дроти. більшість мультиметрів мають кілька роз'ємів, що використовуються для цієї мети.
    • Один, як правило, з написом "COM" або (-), це для загального щупа. У цей роз'єм буде підключатися чорний щуп. Він буде використовуватися при проведенні майже кожного вимірювання.
    • Інше гніздо або гнізда повинні бути марковані "V" (+) і символом Омега (підкова догори ногами) для вимірювання Вольт і Ом відповідно.
    • "+" і "-" символи показують полярність щупів при вимірюванні постійної напруги. Якщо вимірювальні дроти були приєднані до приладу правильно, то червоний провід буде позитивним в порівнянні з чорним щупом. Це зручно знати, коли тестована схема не маркована "+" або "-".
    • Багато приладів мають додаткові роз'єми, необхідні при проведенні вимірювань сили струму або високої напруги. Важливо підключити щупи до відповідних роз'ємів і правильно встановити діапазон селекторним перемикачем, а також встановити тип вимірювання (Вольт, Ампер, Ом). Вивчіть керівництво мультиметра, якщо ви не знаєте, які роз'єми слід використовувати.

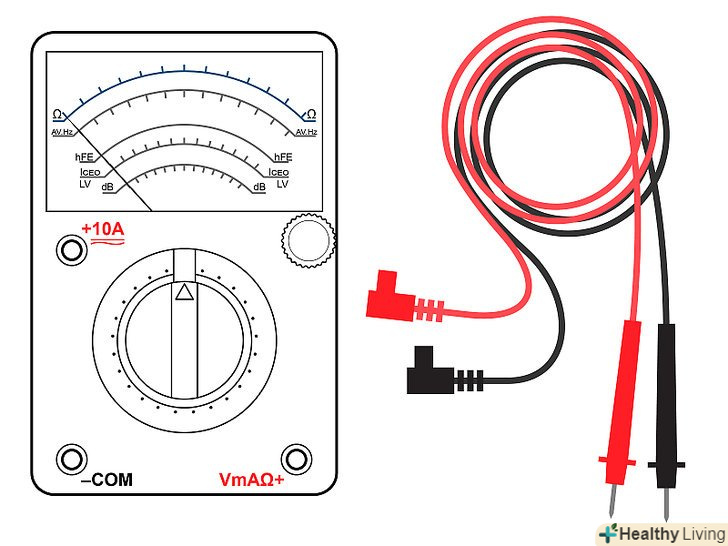

  4. Знайдіть вимірювальні дроти. з приладом повинні бути два вимірювальних дроти. Як правило, один чорний, інший червоний. Вони використовуються для підключення до будь-якого пристрою, який ви плануєте тестувати.

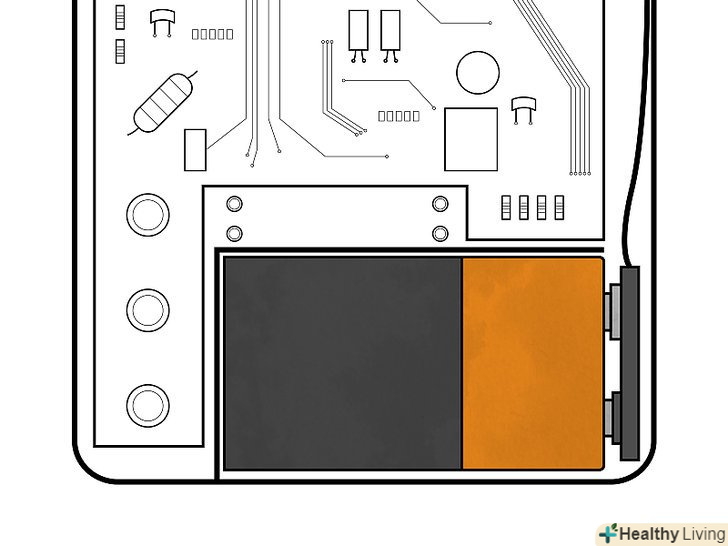

  5. Знайдіть відсік для батарейок і відсік з запобіжником. вони, як правило, знаходяться на нижній стороні приладу, але іноді збоку (в деяких моделях). У цих відсіках встановлений запобіжник (можливо, є запасний) і батарейка, яка подає живлення на мультиметр при проведенні вимірювань опору.
    • Мультиметр може мати більше однієї батарейки, і вони можуть бути різних розмірів. Запобіжник потрібен, щоб допомогти захистити прилад при проведенні вимірювань. Іноді запобіжників може бути кілька. Повністю заряджені акумулятори (або свіжі батарейки) необхідні при вимірюванні опору.

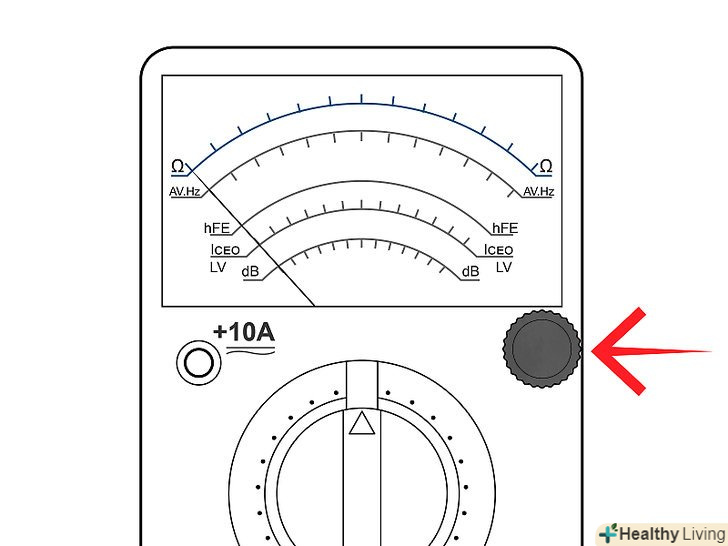

  6. Знайдіть ручку регулювання нуля. це маленька кнопка, як правило, розташована поруч з циферблатом, з написом " Ohms Adjust ", "0 Adj", або щось подібне. Вона використовується тільки в режимі вимірювання опору, коли Щупи стосуються один одного (коротко замкнуті).
    • Обертайте цю ручку повільно, щоб перемістити стрілку приладу якомога ближче до Положення "0" за шкалою Ом. Якщо встановлені нові батарейки, це легко зробити; стрілка, яка не зможе "встати" на нуль, вказує на слабкі батарейки, які повинні бути замінені. [2]

Частина2З 4:
Вимірювання опору

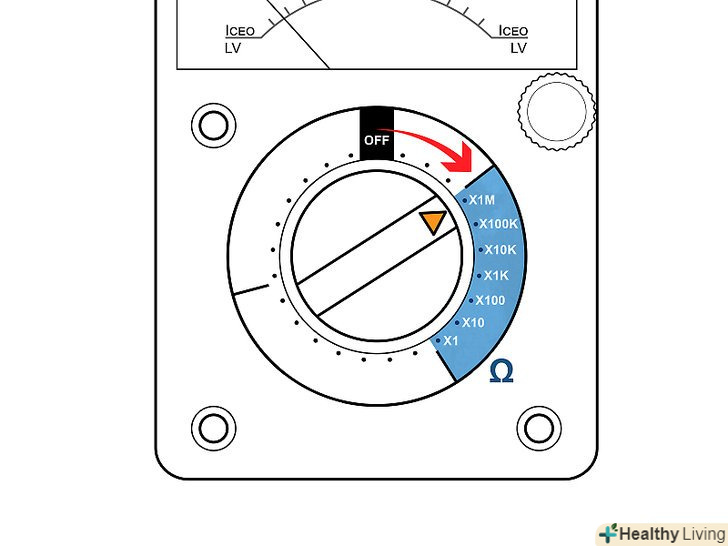

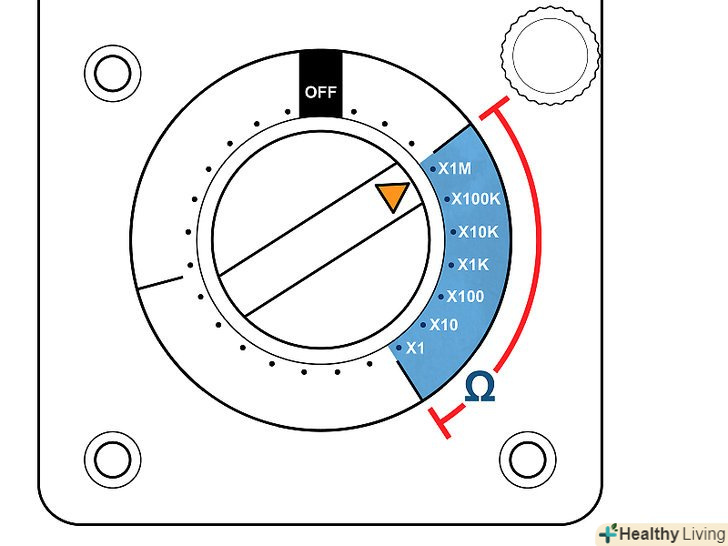

  1. Встановіть мультиметр в режим вимірювання опору. Увімкніть прилад, якщо він має окремий вимикач живлення. Коли мультиметр вимірює опір, їм не можна перевірити ланцюг на коротке замикання, тому що опір і провідність є протилежностями. Коли є невеликий опір, буде багато провідності, і навпаки. Маючи це на увазі, ви можете робити припущення про провідність на основі значень опору.
    • Знайдіть шкалу в Омах на циферблаті. Вона, як правило, сама верхня, і має найвище значення зліва на шкалі ("∞"або боком" 8 " нескінченність), поступово знижуючись до 0 справа. Це протилежно іншим шкалам, які мають найнижчі значення зліва і збільшують свої значення зліва на право. [3]

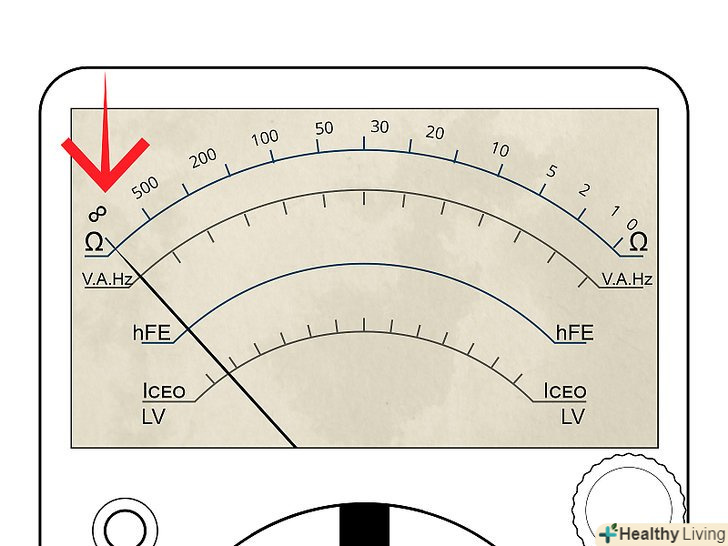

  2. Спостерігайте за стрілкою мультиметра. чи не відхилилася стрілка в крайнє ліве положення? Це представляє нескінченне опору або"розрив ланцюга". Можна з упевненістю сказати, що немає ніякої провідності, або існує розрив між Чорним і червоним щупами.

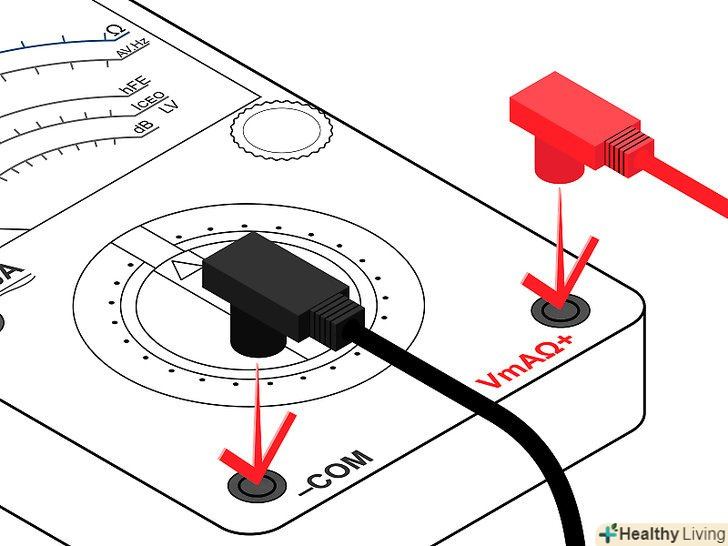

  3. Підключіть вимірювальні Щупи. Підключіть чорний щуп до роз'єму з маркуванням "Common" або "-". Потім підключіть червоний щуп до роз'єму позначеному символом Омега (символ Ом) або буквою "R" поруч з ним.
    • Встановіть діапазон (якщо є) на R х 100.

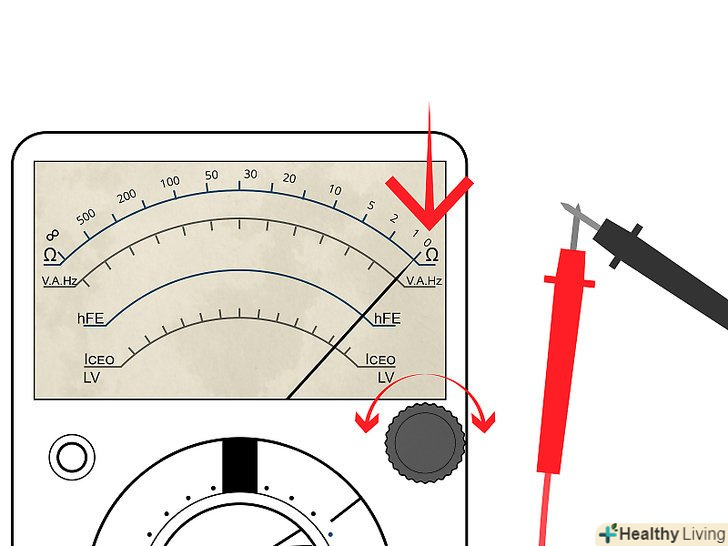

  4. Замкніть Щупи. стрілка мультиметра відхилитися вправо до кінця. Знайдіть " Zero Adjust "(Налаштування нуля). Поверніть ручку так, щоб стрілка встановилася на "0" (або якомога ближче до "0", наскільки це можливо).
    • Зверніть увагу, що ця позиція є" коротке замикання "або" нуль Ом " показанням в діапазоні R х 100 цього мультиметра.
    • Завжди пам'ятайте, що необхідно встановлювати на «нуль» мультиметр (калібрувати) при зміні діапазону вимірювання опору, інакше ви отримаєте невірне значення опору.
    • Якщо ви не в змозі встановити стрілку приладу на "нуль", це може означати, що батарейка стара і повинна бути замінена. Повторіть калібрування приладу після заміни батарейки.

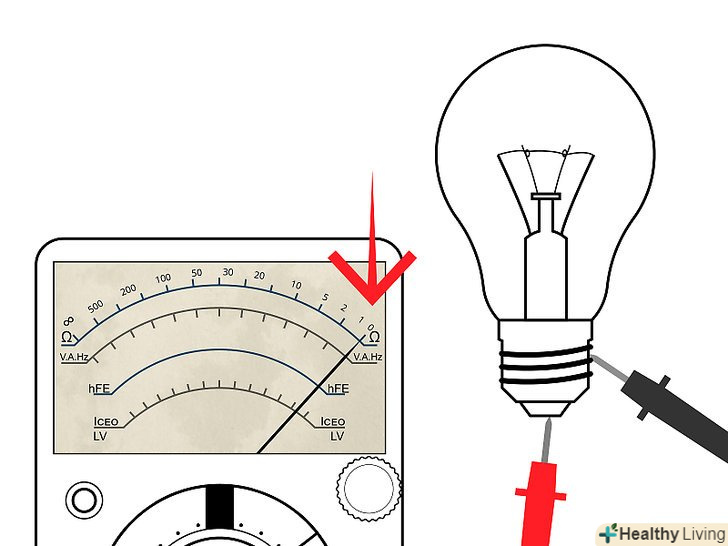

  5. Виміряйте опір електричної лампочки розжарювання. знайдіть два електричних контакту лампочки. Вони будуть: один-це різьбове підставу, інший-центр нижньої частини підстави.
    • Нехай ваш помічник тримає лампочку тільки за скло.
    • Притисніть чорний щуп до різьбової основи, а червоний щуп до центру на нижній частині підстави.
    • Спостерігайте, як стрілка приладу перейде з лівої частини циферблата до " 0 " праворуч.
  6. Спробуйте різні діапазони. змініть діапазон лічильника на R х 1. Проведіть установку на нуль для цього діапазону і повторіть описану вище процедуру. Спостерігайте, як стрілка піде не так далеко, направо, як раніше. Діапазон вимірювання опору був змінений таким чином, що кожна цифра на шкалі приладу, що відповідає опору, читається безпосередньо без застосування множника.
    • На попередньому етапі кожна цифра на циферблаті представляла собою значення, яке було в 100 разів більше. Таким чином, 150 насправді було 15,000. Тепер, 150 і є 150. Якби була обрана шкала R х 10, то 150 було б 1500. Вибрати вірний масштаб дуже важливо для проведення точних вимірювань.
    • З цим розумінням, вивчіть шкалу для вимірювання опору. Вона не є лінійною, як інші шкали. Значення на лівій стороні шкали важче точно рахувати, ніж справа. Спроба читати 5 Ом, а в діапазоні R х 100 буде виглядати як 0. Було б набагато простіше побачити це значення в масштабі R х 1. Саме тому при тестуванні опорів, важливо налаштувати діапазон так, щоб показання могли бути лічені приблизно з середини шкали, а не з крайніх лівої або правої сторін.
  7. Перевірте Опір між вашими руками. встановіть вимірювач на найвище значення множника і встановіть нуль.

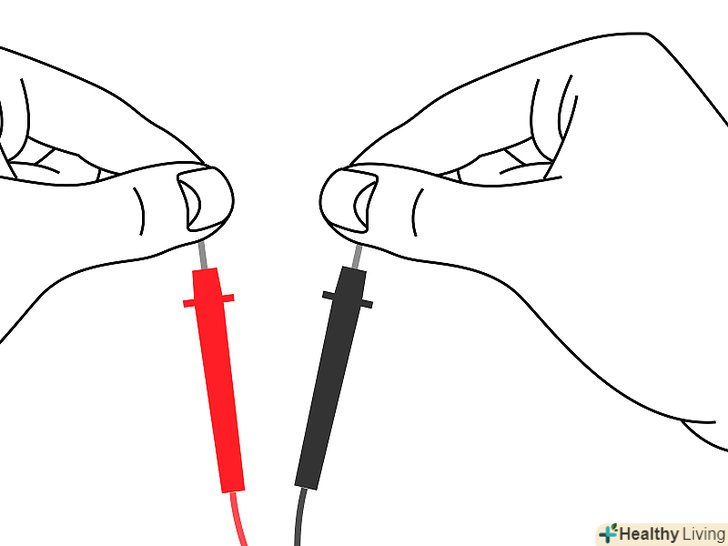

    • Вільно тримайте Щупи в руках і зніміть показання з приладу. Стисніть обидва щупа сильно. Зверніть увагу, що опір зменшиться.
    • Намочіть руки. Знову стисніть Щупи сильно. Зверніть увагу, що опір став ще нижче.

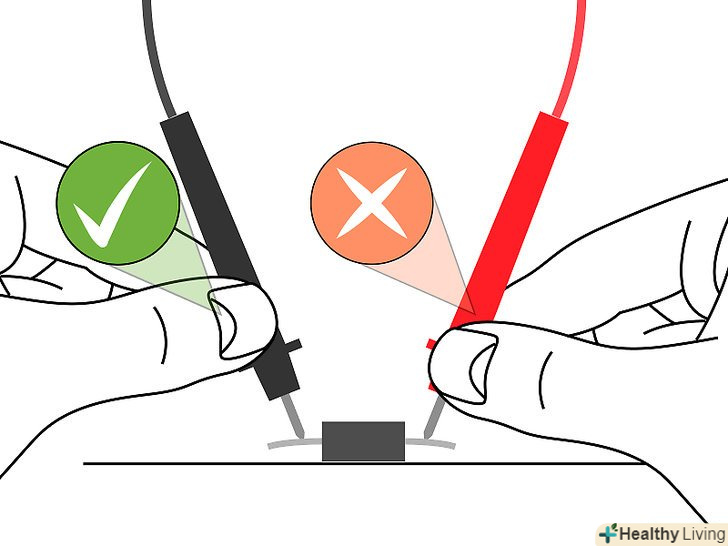

  8. Переконайтеся, що ваш вимір є точним. дуже важливо, щоб Щупи нічого, крім тестованого пристрою не торкалися. Тестована схема, яка згоріла, не буде показувати нескінченний опір (розрив) при проведенні вимірювань мультиметром, якщо ваші пальці будуть торкатися щупів, забезпечуючи таким чином альтернативний шлях для струму, в обхід схеми.
    • Тестування запобіжників в старому типі скляних корпусів вкаже низькі значення опору, якщо запобіжник лежить на поверхні металу при проведенні тестування. Мультиметр покаже опір поверхні металу на якій запобіжник лежить, замість того, щоб визначити опір через запобіжник. Кожен запобіжник в цьому випадку, покаже "добре", що дасть вам неправильну інформацію.

Частина3З 4:
Вимірювання напруги

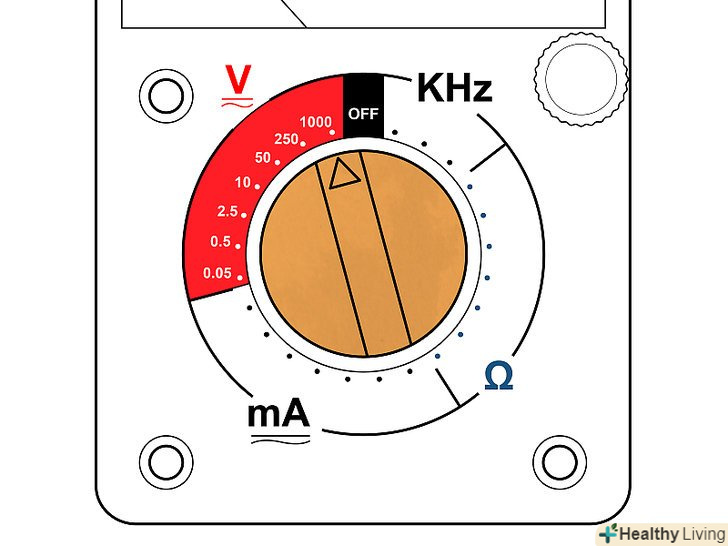

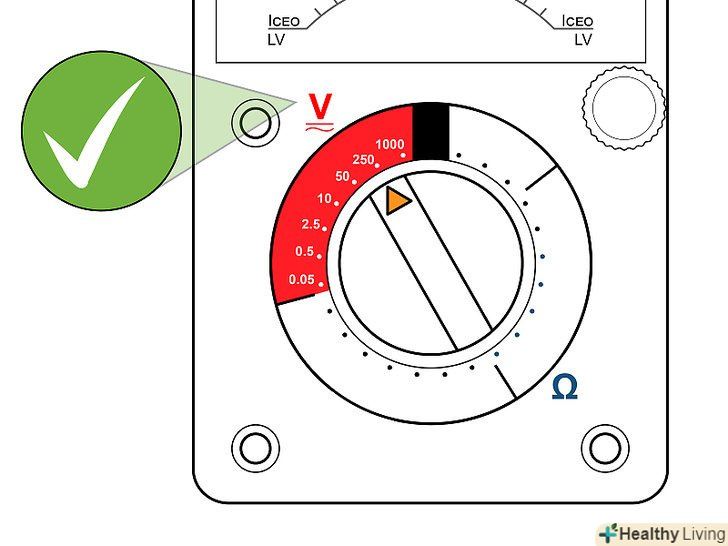

  1. Встановіть мультиметр на найвищий діапазон, передбачений для вимірювання змінної напруги, якщо напруга для вимірювання має значення, яке невідомо. максимально можливий діапазон обраний, щоб схема мультиметра не була пошкоджена напругою більшим, ніж очікувалося.
    • Якщо мультиметр налаштований на діапазон до 50 вольт, а електрична розетка (в Росії) 220 вольт, вимірювання напруги в розетці непоправно зашкодить прилад. Почніть з найвищого значення і перемикайте діапазони вимірювань приладу вниз до найнижчого відповідного діапазону.

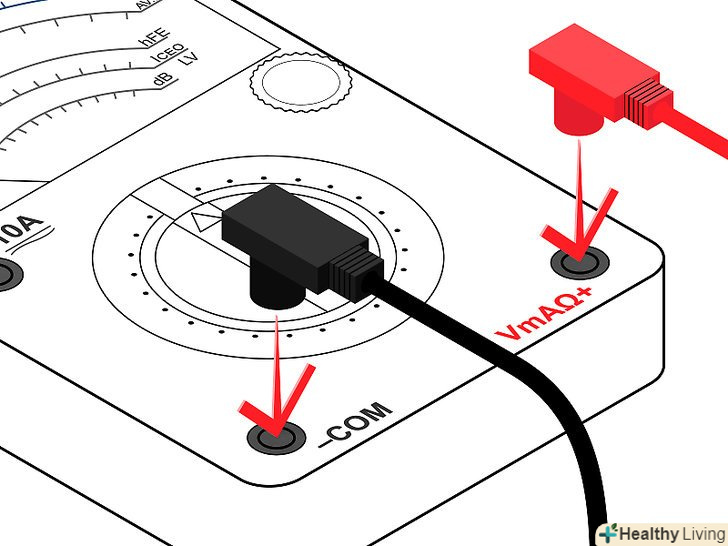

  2. Вставте Щупи. вставте чорний щуп в "СОМ" або "-" гніздо. Потім вставте червоний щуп в" V " або " + " гніздо.

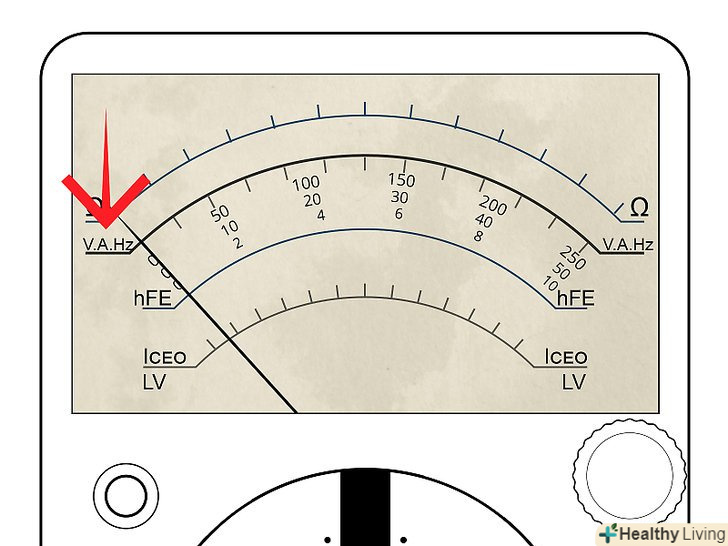

  3. Знайдіть шкалу напруги. там може бути кілька шкал з різними значеннями максимальних напруг. Діапазон вибирається селектором і визначає, з якої шкали зчитувати показання приладу.
    • Максимальне значення шкали має збігатися з діапазоном, обраним ручкою селектора. Шкали, що відображають значення напруг, на відміну від шкали опору, лінійні. Шкала точна в будь-якому місці по її довжині. Звичайно, буде набагато легше точно вважати показання 24 Вольт на шкалі 50 Вольт, ніж на шкалі 250 Вольт, де це значення може виглядати, як щось між 20 і 30 Вольтами.

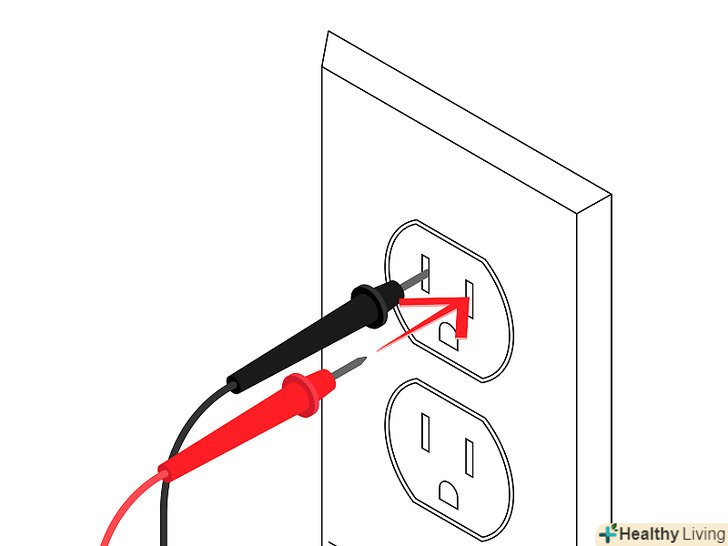

  4. Перевірте напругу в електричній розетці. у США це 120 Вольт. У Росії 220 Вольт.
    • Вставте чорний щуп в одне з отворів розетки.
    • Вставте червоний щуп в інший отвір. Мультиметр повинен показувати напругу дуже близько до 120 або 220 Вольт (в залежності від країни).

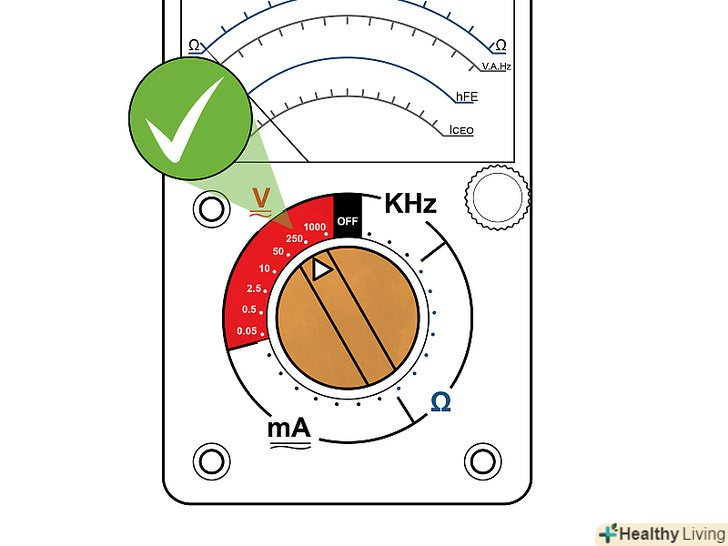

  5. Вийміть Щупи з розетки. Переключіть ручку селектора діапазону на нижчий діапазон, але який більше, ніж напруга в розетці (120 або 240 Вольт).

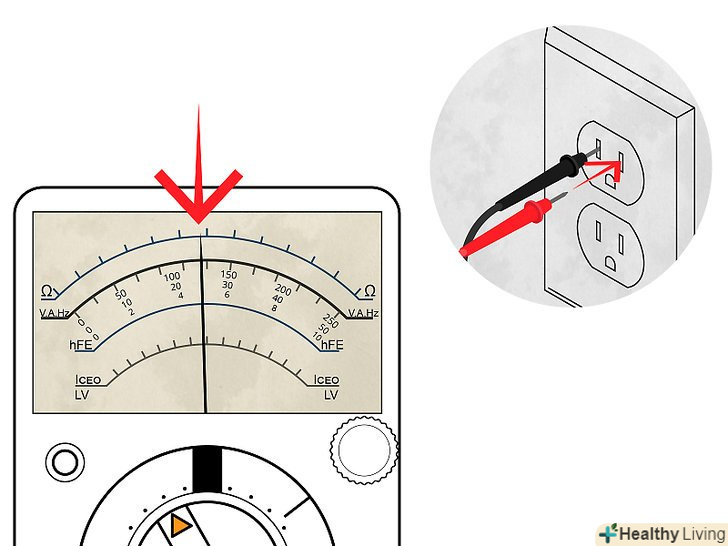

  6. Вставте Щупи, як раніше. на цей раз мультиметр може показати величину напруги між 110 і 125 Вольт (в США) і 220 -240 Вольт (в Росії). Діапазон вимірювання важливо вибирати правильно, щоб отримати більш точні величини.
    • Якщо стрілка не відхиляється, цілком імовірно, що обраний режим постійного струму (DC) замість режиму змінного струму (AC). Режими постійного і змінного струму, не сумісні. Режим повинен бути встановлений правильно. Якщо режим встановлений неправильно, користувач може помилково вважати, що напруги немає, що може бути небезпечною помилкою.
    • Обов'язково спробуйте обидва режими, якщо стрілка приладу не відхиляється. Встановити мультиметр в режим AC і спробуйте ще раз.

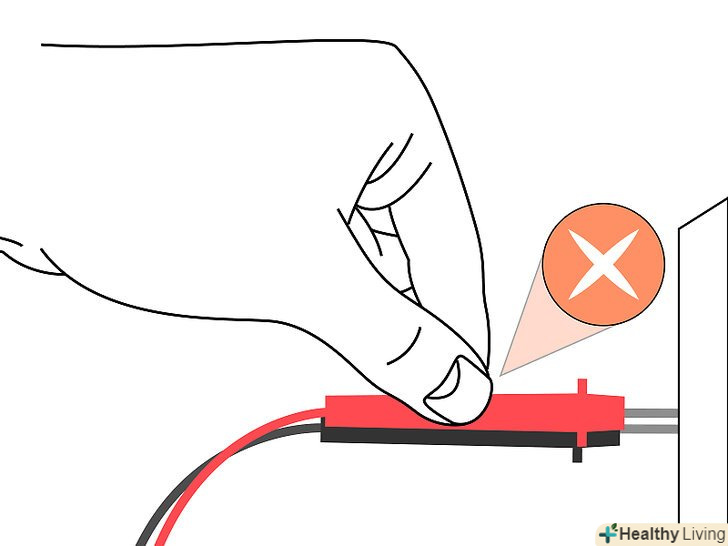

  7. Намагайтеся не триматися за обидва щупа. коли можливо, намагайтеся підключати, принаймні, один щуп таким чином, щоб його не було потрібно тримати при проведенні вимірювань. Деякі мультиметри мають Крокодили або інші типи затискачів, які допоможуть це зробити. Мінімізація ваших контактів з електричними ланцюгами різко знижує шанси отримання травм.

Частина4З 4:
Вимірювання сили струму

  1. В першу чергу виміряйте напругу. вам потрібно визначити, це ланцюг змінного або постійного струму, шляхом вимірювання напруги в ланцюзі, як описано в попередніх кроках.

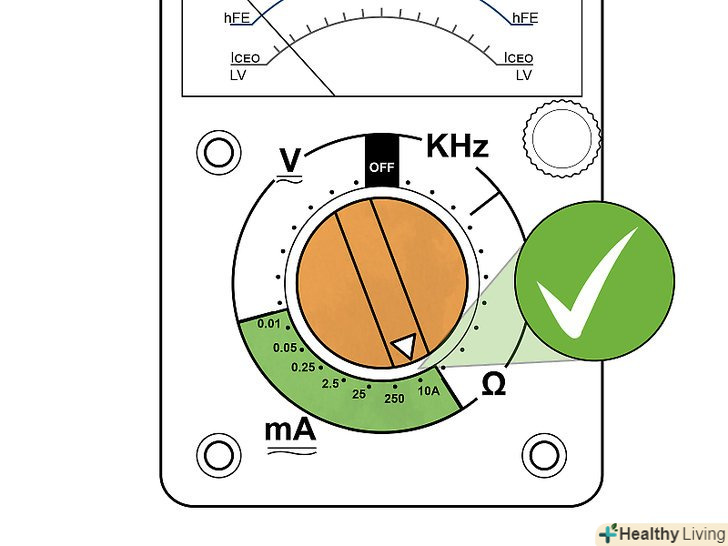

  2. Встановіть перемикач діапазонів на найвище значення по змінному або постійному струму. якщо тестована ланцюг є ланцюгом змінного струму, а мультиметр вимірює тільки постійний струм (або навпаки), припиніть вимірювання. Мультиметр повинен бути в змозі вимірювати в тому ж режимі (змінного або постійного струму), як напруга в ланцюзі, в іншому випадку він буде показувати "0".
    • Майте на увазі, що більшість мультиметрів в змозі виміряти тільки надзвичайно малі струми, в районі мкА і мА. 1 мкА є 0,000001 Ампера, а 1 мА це 0,001 Ампера. Це значення струмів, які течуть тільки в самих слабкострумових електронних схемах, вони буквально в тисячі (і навіть в мільйони) разів менше значень струму, який використовується в побутовій і автомобільній техніці, яку більшість домовласників хотіло б тестувати.
    • Просто для довідки, через типову 100W/120V (в США) лампочку тече струм 0,833 Ампер. Така сила струму при спробі проведення її вимірювання, ймовірно, зашкодить мультиметр.

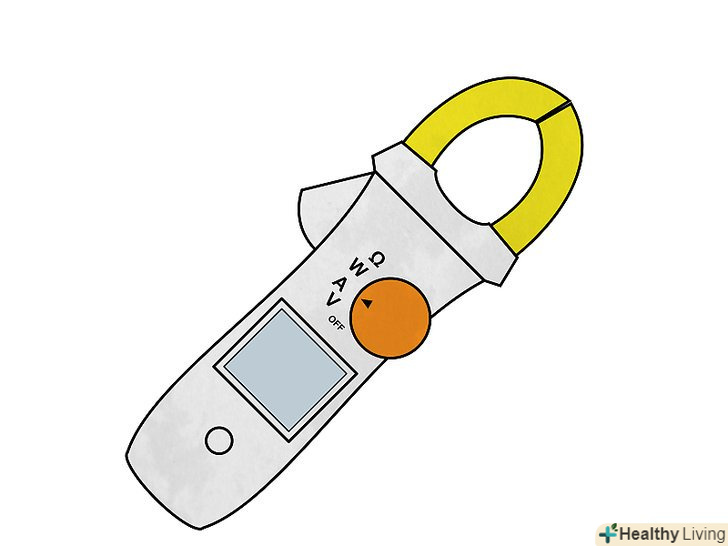

  3. Використовуйте "затискний" амперметр. він ідеально підходить для домовласників, так як цим приладом вимірюють струм, поточний через 4700 Ом резистор при 9 Вольт постійного струму.
    • Щоб зробити це, вставте чорний щуп в "COM" або "-" гніздо і вставте червоний щуп в гніздо "A".
    • Вимкніть живлення ланцюга.
    • Розірвіть ланцюг, яка повинна бути протестована (відпаяйте один провід від резистора). Підключіть мультиметр послідовно в схему так, щоб він замикав ланцюг. Зараз амперметр підключений до схеми і готовий до вимірювання струму. Амперметр не повинен підключатися до схеми паралельно, прилад буде пошкоджений (за такою схемою підключається вольтметр).
    • Дотримуйтесь полярності. Струм тече з позитивного полюса до негативного. Встановіть Діапазон вимірювання струму на найвище значення.
    • Подайте харчування на схему і перемикайте діапазон вимірювань мультиметра вниз, щоб побачити більш точні показання на циферблаті. Не перевищуйте допустимий діапазон для даного мультиметра, в іншому випадку він може бути пошкоджений. Значення струму близько 2 мА буде відображатися відповідно до закону Ома I = V / R = (9 вольт) / (4700 Ω) = 0,00191 А або 1,91 мА.

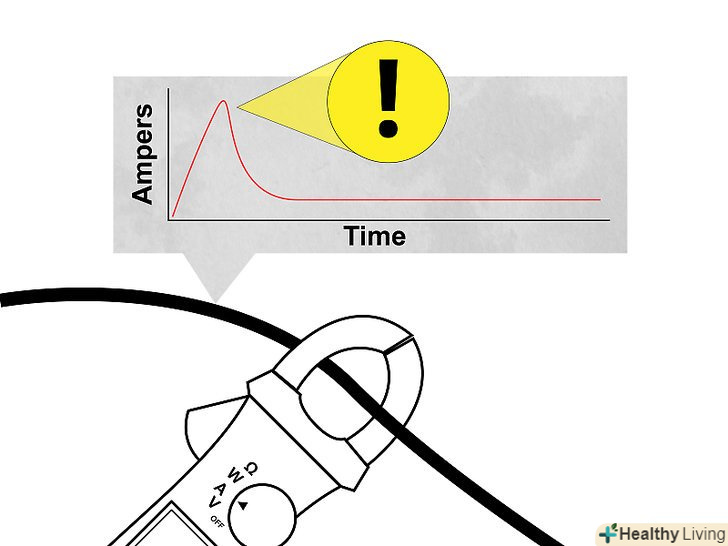

  4. Будьте обережні з потужними конденсаторами (часто стоять у фільтрах в блоках живлення) або з іншими елементами, які можуть викликати при включенні схеми сплеск струму. навіть якщо Робочий струм є низьким і знаходиться в межах дії запобіжника мультиметра, сплеск струму може бути у багато разів вище, ніж робочий струм, так як порожні конденсатори фільтра при включенні схеми створюють майже коротке замикання в ланцюзі. Запобіжник майже напевно перегорить, якщо сплеск пускового струму тестованого пристрою у багато разів вище, ніж номінальний струм запобіжників. У будь-якому випадку, завжди використовуйте більш високий діапазон вимірювання струму, в цих ланцюгах мультиметра стоять запобіжники з більш високим номіналом.

Поради

  • Якщо мультиметр перестав працювати, перевірте запобіжник. І замініть, якщо необхідно.
  • Коли ви збираєтеся перевірити будь-яку частину схеми "на обрив", необхідно вимкнути живлення. Омметри мають своє власне живлення від внутрішньої батарейки. Вимірювання опору ланцюга, що знаходиться під напругою, зашкодить прилад.

Попередження

  • Ніколи не підключайте мультиметр до батарейок або Джерел живлення, якщо встановлений режим вимірювання струму. Це вірний спосіб спалити мультиметр.
  • Поважайте електрику. Якщо ви чогось не знаєте, задавайте питання кому-небудь більш досвідченому.
  • Завжди перевіряйте мультиметр на джерелах живлення зі свідомо відомим напругою для перевірки його робочого стану. Несправний мультиметр буде вказувати 0 вольт, незалежно від присутнього напруги.

Що вам знадобиться

  • Мультиметр. Купіть цифровий мультиметр замість старого аналогового. Цифрові мультиметри зазвичай пропонують автоматичне перемикання діапазонів, і з їх дисплеїв інформація легко зчитується. Так як вони є електронними, вбудоване програмне забезпечення допомагає їм витримувати неправильні підключення, а діапазон, вимірюваних величин, як правило, більше.

Джерела

  1. ↑ Https://learn.sparkfun.com/tutorials/how-to-use-a-multimeter/parts-of-a-multimeter
  2. ↑ Http://www.dummies.com/how-to/content/measuring-stuff-with-a-multimeter.html
  3. ↑ Http://www.sciencebuddies.org/science-fair-projects/multimeters-tutorial.shtml
