Як відремонтувати водонагрівач

Частина1З 3:

Ремонт нагрівача

1. Перевірте електричний пульт, щоб переконатися, що переривники ланцюга виставлені на позицію "вкл. "(а не вимкнені або виставлені на "викл."), і що Запобіжники (якщо вони використовуються) надійно вставлені і не перегоріли. Виставте переривник струму на " вкл."або замініть всі перегорілі запобіжники і почекайте 30-60 хвилин, щоб вода нагрілася. Вода залишається холодною? Продовжуйте читати наведені нижче кроки по виявленню несправностей.
2. Вимкніть електрику. на більшість водонагрівачів подається напруга, яка може привести до удару струмом, опіків або навіть смерті, якщо тіло торкнеться провідників під струмом. Вимкніть струм на електричному пульті, від'єднавши запобіжники переміщенням важеля переривника мережі, пов'язаного з водонагрівачем, в положення "Викл."Повністю зніміть запобіжники і покладіть їх в кишеню або будь-яким чином зафіксуйте або закрийте на замок пульт, повісивши табличку, що попереджає, що над електричним ланцюгом у водонагрівачі ведуться роботи. Це запобіжить випадкове включення електричного кола в той час, як ви будете працювати над нею.
3.
   Зніміть верхню (і якщо є – нижню) панелі доступу. металеві кришки зазвичай утримуються на болтах. Відкрутіть болти і сховайте їх для того, щоб закрити кришки по завершенні роботи. За допомогою вольтметра або ліхтарика-тестера перевірте струм між клемами і заземленим металевим корпусом бака, щоб упевнитися, що Електрика відключено. Якщо електрика все ще підключено, то не продовжуйте до тих пір, поки ви не знайдете запобіжник або переривник ланцюга, через які подається напруга. Закрийте вимикач на замок або зніміть запобіжники, щоб хтось випадково не включив струм, коли ви будете працювати над водонагрівачем.
4.

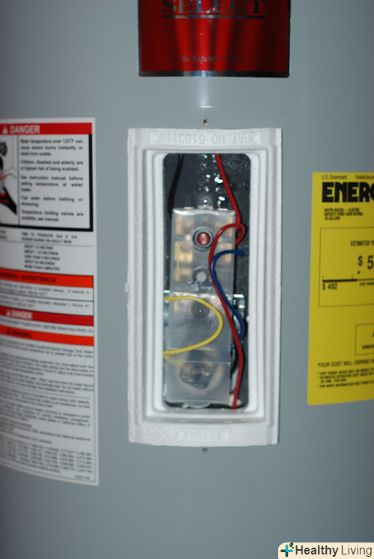

   Приберіть всю ізоляцію , що блокує доступ або загороджує управління (термостат і високотемпературний перемикач) і нагрівальний елемент. Як тільки термоізоляція буде знята, ви побачите поліетиленовий протиударний протектор. Акуратно відігніть всі дроти від захисного матеріалу. Підніміть верхню панель і зніміть її, щоб дістатися до клем.

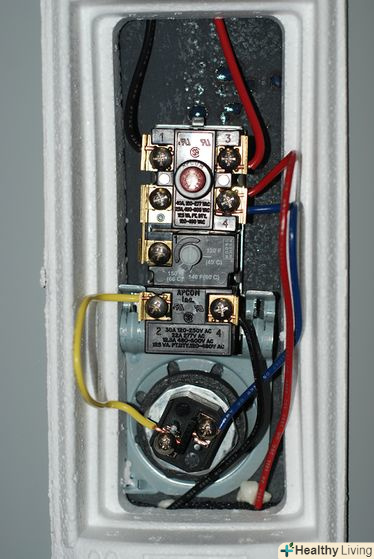

   • Ось що ви побачите, прибравши поліетиленовий протектор:

5. Спробуйте знайти очевидні ознаки пошкоджень. через пошкодженого бака в водонагрівачі можуть бути протікання, але також в результаті погано підігнаних або зварених труб для подачі холодної/виведення гарячої води, або поганий герметизації отвору бака, через яке введений нагрівальний елемент. Якщо дозволити баку протікати далі, то це призведе до внутрішніх пошкоджень управління, коли там виявиться вода.

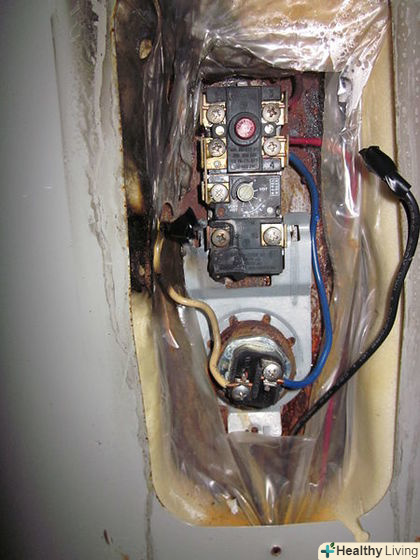

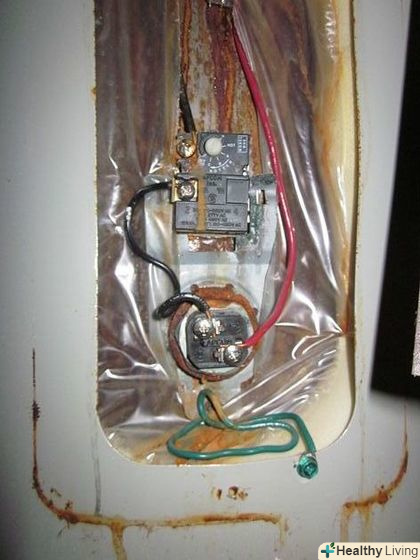

   • Іржа покриває дроти і управління-і всередині, і зовні

   • Іржа-це провідник, навіть на проводах з ізоляцією. Це може привести до смертельно небезпечних ударів струмом, нагрівання і розплавлення ізоляції, і навіть опіків. Чорні, схожі на сажу вуглецеві відкладення на поверхні вказують на коротке замикання. Є ймовірність того, що там оголені мідні дроти, які складно побачити через вуглецевих відкладень, що виникли через коротке замикання.
   • Дроти могли бути пошкоджені і зараз мають перетин менше, ніж необхідно для безпечного перенесення електричного навантаження нагрівального елементу. Такий ступінь пошкоджень також стає джерелом тепла. дуже важливо полагодити або замінити всі деталі, які мають ознаки видимих пошкоджень від води або короткого замикання . Сюди входять дроти, ізоляція, перемички і саме управління. Як було сказано вище, іржа є провідником і забезпечує ненавмисні і несподівані шляхи для електричного струму. Ці ненавмисні шляхи можуть бути небезпечними і роблять пошук проблем дуже складним завданням.
   • Жовтий Дріт тут, мабуть, закорочений на бак (або інший металевий об'єкт) і залишив нагадує сажу чорний наліт на дроті і вище його. Зверніть увагу на нижню ліву клему термостата. Надмірне тепло призвело до того, що поліетилен навколо клеми став плавитися.

6. Знайдіть деталі, описані нижче:

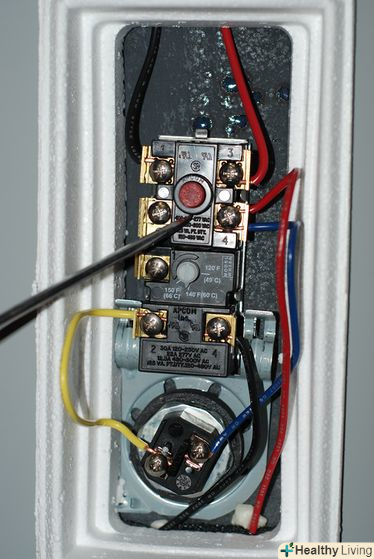

   • Високотемпературний вимикач: має кнопку Скидання. До нього приєднані (4) клемних болта / дроти. Зазвичай дві верхні клеми мають дроти, що йдуть до відсіку зовнішньої проводки, що забезпечує харчуванням інші контрольні і нагрівальні елементи водонагрівача. "Верхні контрольні елементи" складаються з високотемпературного вимикача і термостата і верхнього термостата. До "нижнім контрольним елементам" відносяться нижній термостат (у більшості моделей водонагрівачів в нижньому відсіку немає високотемпературного вимикача). Три з чотирьох клем пронумеровані і видно на зображенні (#1, #3, і #4; Клема # 2 не вказана, оскільки вона безпосередньо з'єднана з термостатом нижче через фабрично встановлену перемичку).

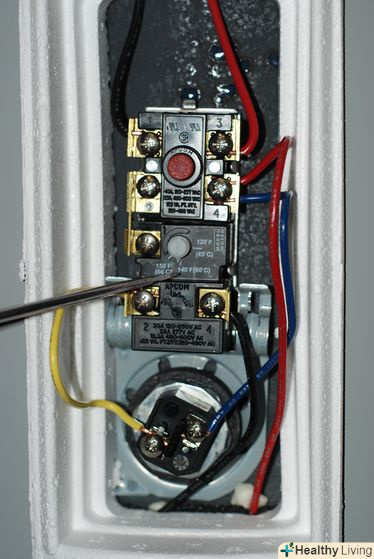

   • Терморегулятор: має відградуйований циферблат. На ньому можуть бути зображені літери "A" "B" "C" і т.д., "тепло, гаряче і дуже гаряче" або, як у випадку зображеному на малюнку, температура в градусах. Термостат розташований відразу під високотемпературним вимикачем.

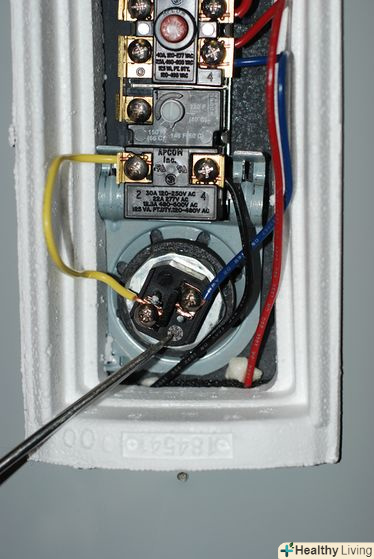

   • Нагрівальний елемент: має дві клеми, до кожної з яких приєднаний провід. Один з цих проводів як правило з'єднаний з відповідним термостатом (на цій фотографії термостат розташований прямо над ним). Зазвичай він розташовується під управлінням і підтримує управління скобою (на цій фотографії у нього є дві клеми і сіра металева скоба, що підтримує управління зверху).

7. Перевірте тестером, що Електрика вимкнена. встановіть мультиметр на змінний струм і Вольти, після чого помістіть чорний щуп в роз'єм "нуль", а червоний – в червоний роз'єм або "фазу".
8.

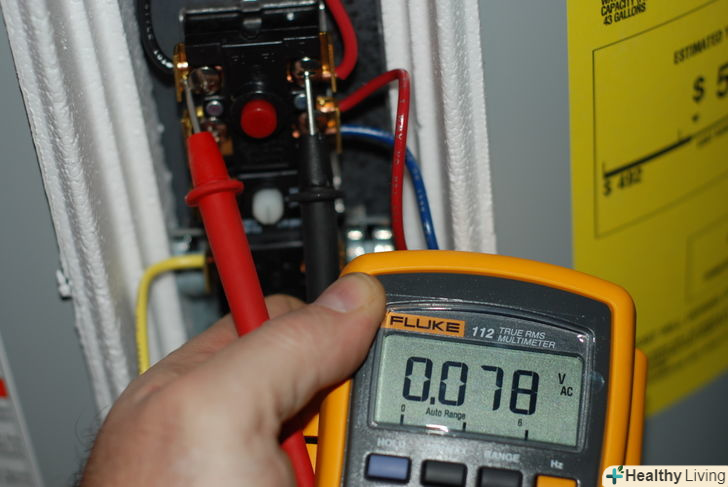

   Виміряйте напругу. виставте інтервал напруг змінного струму на максимально можливий. Торкніться щупами клем високотемпературного вимикача, як показано на зображенні. Інтервал може бути знижений до будь-якого бажаного значення за умови, що інтервал буде більше, ніж напруга, що показується при виставленні максимального інтервалу. Якщо ви не можете відключити електрику, ще раз перевірте панель ланцюга. Не продовжуйте роботу, поки Електрика не буде гарантовано відключено, інакше на наступних кроках можливі пошкодження тестера, удар струмом і опіки.

   • На представленому малюнку тестер показує наявність 0,078 в.це менше, ніж 0,1 В, і тому вважається, що струму немає.
9. Виставте мультиметр на Ома або опір. Подивіться на показання мультиметра. Якщо він Аналоговий, то стрілка буде перебувати в положенні вище максимального значення (саме ліве положення), що вказує на розімкнуту ланцюг. Якщо використовується цифровий мультиметр, то він може показувати" OL "або" 1 "("1" без нулів до і після). Показання OL або 1 представляють значення, які більше , ніж може відобразити мультиметр (подібно калькулятору) в разі "перевантаження" або "нескінченності". Нескінченність в інтервалі високих опорів також називається" відкрита ланцюг "або" Open Loop " (OL). Зверніть увагу на позначення незамкненої електричного кола для свого мультиметра (коли в обраному інтервалі напруг мультиметр показує OL або 1, слід зробити новий вимір, підвищивши значення інтервалу). Якщо ви не впевнені, що повинен показувати мультиметр в ситуації "OL", то, не приєднуючи нічого до клем і не поєднуючи їх між собою, включите мультиметр. Він повинен буде показати опір повітря між клемами, яке для повітря при нормальних умовах дорівнює нескінченності.
10. Зніміть один провід з нагрівального елементу, неважливо який.
11. З'єднайте чорний провід тестера з роз'ємом, що має маркування "нуль".
12. Якщо роз'ємів кілька, то червоний провід тестера з'єднайте з роз'ємом, що має маркування "Ома" або "опір".
13. Виставте інтервал (якщо це можливо) на R x 1. якщо використовуваний мультиметр не підтримує вибір інтервалу вимірювань, то, швидше за все, він є "автонастроюваним". Це означає, що мультиметр просто буде автоматично піднімати або опускати інтервал у міру необхідності без будь-якого втручання з боку Користувача. Цифрові мультиметри оснащують цією функцією частіше, ніж аналогові. Більшість аналогових мультиметрів, які не дають можливості змінювати інтервали вимірювань, підтримує тільки один інтервал. Такі мультиметри найбільш точно вимірюють низькі значення опору (наприклад від 0 до 500 кОм або 1 МОм), ніж високі (вище 1 МОм), але підійдуть для нашої мети. Уважно стежте за показаннями на екрані автонастроюваного цифрового мультиметра – між 20 Ом, 20 кОм і 20 МОм величезна різниця. "К" означає Тисячі, А " М " - мільйони. Наведені приклади слід розшифровувати так: 20 Ом, 20.000 Ом (або 20 тисяч Ом) і 20.000.000 Ом (або 20 мільйонів Ом). Кожне з значенні в 1000 разів більше попереднього.
14.
    Притисніть металеві наконечники щупів тестера один до одного. Покажчик аналогового мультиметра повинен переміститися до найнижчих значень шкали опору (або повністю вправо). Цифровий мультиметр повинен показати 0 або Дуже низьке значення, що наближається до нуля. Знайдіть кнопку " Налаштування нуля "і поверніть її так, щоб мультиметр вказував на" 0 "(або на величину якомога ближчу до"0"). У більшості цифрових мультиметрів немає такої функції налаштування нуля. Будучи "обнуленої", ця позиція покажчика на шкалі буде означати" коротке замикання "або" нуль Ом " в обраному інтервалі даного мультиметра. Такий мультиметр Необхідно обнулити, якщо зміниться інтервал опорів. виміряні значення опору будуть неточними, якщо ви не зможете належним чином обнулити мультиметр.

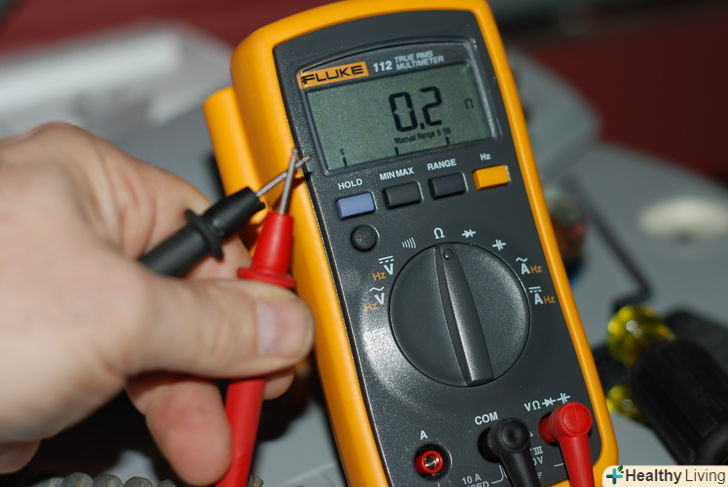

    • На зображенні, наведеній як приклад, мультиметр показує опір 0,2 Ом – або нуль. Мультиметр не може відображати значення нижче цього, а оскільки функції настройки немає, то його приймають за 0.
15. При необхідності замініть батарейки. якщо ви не можете отримати показання нуль Ом на аналоговому мультиметрі, це може означати, що в батарейках залишилося мало заряду, і їх потрібно замінити. Знову повторіть описаний вище Крок обнулення, але вже з новими батареями. Цифрові мультиметри часто відображають ступінь заряду батареї графічно, або якщо потрібно замінити батарею, з'являється індикатор. Звіртеся з інструкцією до мультиметра, щоб дізнатися, як в ньому визначається стан заряду батареї.
16.

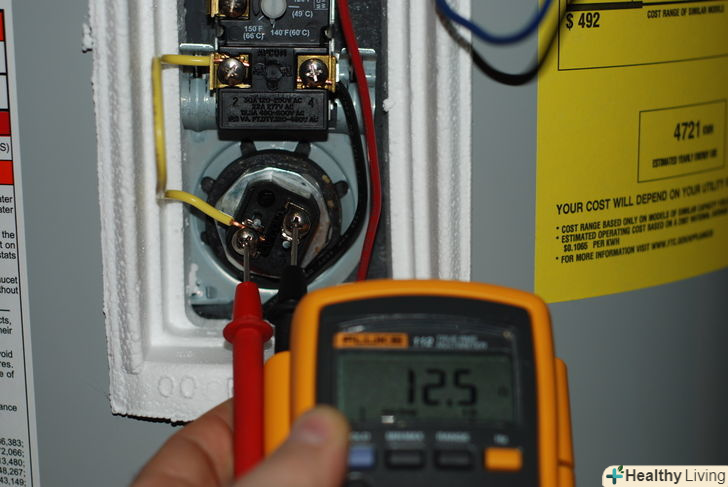

    Притисніть кінці щупів до клем нагрівального елементу (до кожної клеми по щупу). прочитайте показання на дисплеї мультиметра. Перевірте на ньому наявність значення інтервалу ("K "або" M"), щоб бути впевненими, що відображуване значення дійсно Ома, а не кілооми або мегаоми.

    • На наведеному зображенні мультиметр показує опір 12,5 Ом, і оскільки воно знаходиться в допустимих межах розрахованого значення опору 12,2 Ом, воно вважається "хорошим".
17.
    Майте на увазі, що" непошкоджений " нагрівальний елемент покаже дуже низькою значення опору (від 10 до 20 Ом в залежності від потужності елемента, а на деяких мультиметрах може показати 0). щоб визначити значення опору непошкодженого елемента, скористайтеся цим онлайн-калькулятором . Задайте характеристики напруги (найімовірніше 240) і потужності (найімовірніше в інтервалі від 1000 до 5000), зазначені на фірмовій платівці водонагрівача, і натисніть кнопку "calculate".

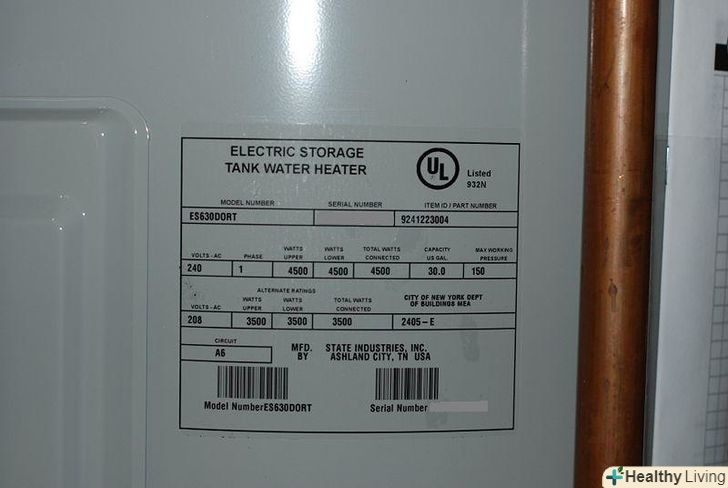

    • На цьому зображенні наведена "фірмова платівка" водонагрівача з інформацією. Даються два режими споживаної потужності (4500 / 4500 і 3500 / 3500). Режим"4500 / 4500" – це потужність верхнього і нижнього термостатів відповідно при роботі від джерела 240 в. інший варіант режиму, "3500 / 3500" – це потужність верхнього і нижнього термостатів відповідно при роботі від джерела 208 в. більшість побутових водонагрівачів працює від 240 в, проте також зустрічаються апарати на 208 і 120 в.
18. Перевірте елемент на заземлення. підготуйте мультиметр, налаштувавши його на найбільшу шкалу опорів.
19. З'єднайте Щупи на кінцях проводів тестера. Покажчик аналогового мультиметра повинен переміститися до найнижчих значень шкали опору (вправо). Цифровий мультиметр повинен показати низьке , дуже близьке до нуля. Знайдіть кнопку " Налаштування нуля "і поверніть її так, щоб мультиметр вказував на" 0 "(або на величину якомога ближчу до"0"). У деяких цифрових мультиметрів цієї функції налаштування нуля може не бути. Зверніть увагу, що ця позиція означає "коротке замикання" або "нуль Ом" тільки для даного інтервалу опорів цього мультиметра. Такий мультиметр Необхідно обнулити, якщо зміниться інтервал опорів. Завжди "обнуляйте" мультиметр, коли міняєте інтервал опорів.
20.

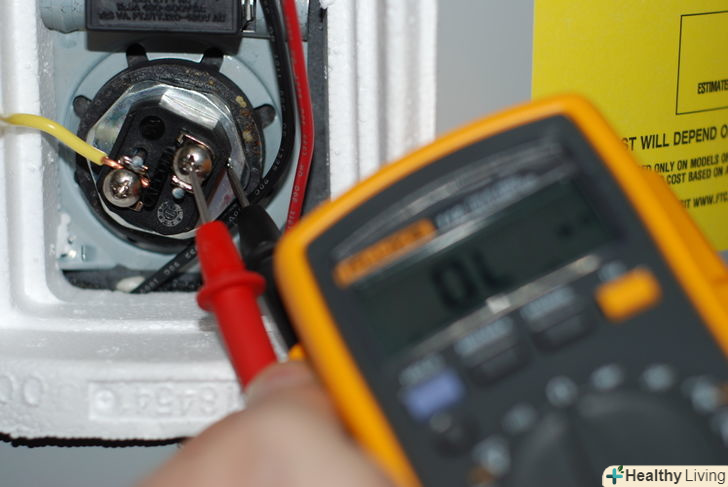

    Притисніть червоний щуп до болта клеми нагрівального елементу. міцно притисніть чорний щуп до металевого баку водонагрівача або кріпильних болтів або шайб (не до іншого клемного болта). Подряпайте метал, щоб забезпечити хороший контакт. Мультиметр повинен показати "нескінченність", як описано вище в налаштуванні мультиметра. Якщо він показує значення, відмінне від дуже великого( мільйони Ом), переважно нескінченність, то елемент необхідно замінити. Про те, як це зробити, написано нижче.
21. З'єднайте дріт, який був від'єднаний від нагрівального елемента, щоб виконати перевірку опору відповідно до наступних кроків.
22. 'повторіть кроки, необхідні для того, щоб дістатися до нижнього термостата і нагрівального елементу.

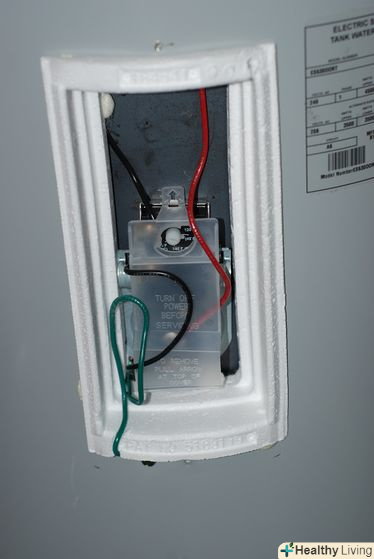

    • Знята нижня панель доступу, відкритий поліетиленовий протиударний протектор:

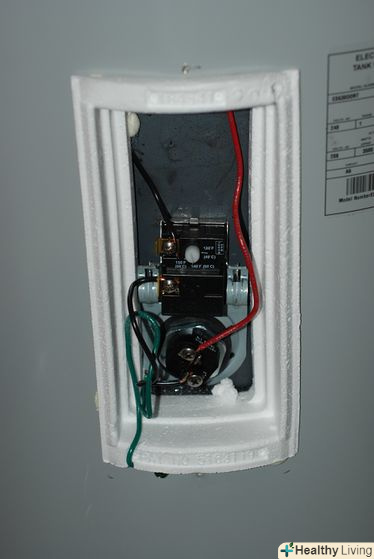

    • Щоб дістатися до клем, приберіть протектор, як це робили для верхньої точки доступу в описі вище. Зверніть увагу, що вгорі є кнопка скидання (верхня межа):

23. Виставте нижній термостат на мінімум.
24. Виставте верхній термостат на максимум.
25. Описані нижче кроки припускають, що в баку є тепла вода. якщо бак дуже холодний або дуже гарячий, отримати очікувані зміни при установці різних температур на термостаті може бути складно.
26. Підключіть водонагрівач до електрики. інші кроки передбачають включення водонагрівача для подальшого тестування. дотримуйтесь виняткової обережності, оскільки якщо ви будете неуважні, то ризик удару струмом значно зросте . Переконайтеся, що всі дроти приєднані до відповідних клем, і що ніде немає "випадкових провідників", які можуть призвести до удару струмом або короткого замикання.
27. Витягніть червоний провід тестера з роз'єму "Ома" або "опір" і вставте його в роз'єм "Вольти".
28. Встановіть інтервал мультиметра на найнижче значення напруга, яке більше, ніж 240 В "змінного струму" або "ТВП (VAC)" . як було згадано вище, поширені напруги використовуються в побутових (і транспортованих) водонагрівачах складають: 120, 208 і 240, а найпоширеніші з них – на 240 В. коли в наступних кроках йдеться про вимірювання " лінійної напруги ", замініть його на напругу вашого конкретного електроводонагрівача.
29.
    Перевірте клеми верхнього нагрівального елемента на наявність лінійної напруги, торкнувшись щупом кожної клеми, як робилося при тестуванні на опір раніше. лінійна напруга, швидше за все, становитиме 120, 208 або 240.

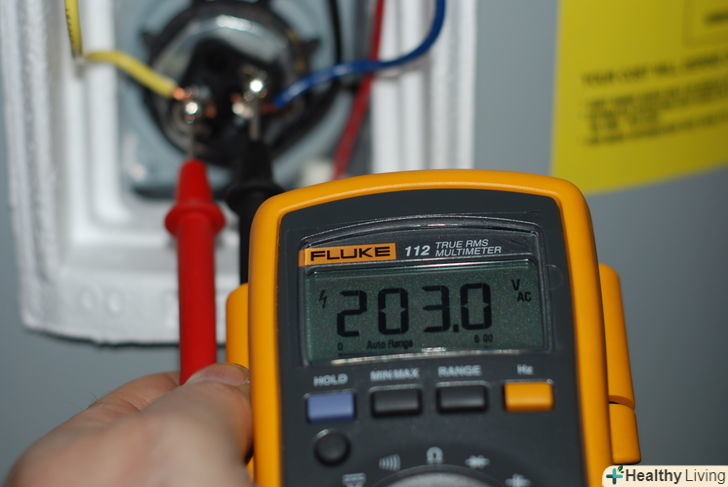

    • Лінійна напруга в тестованій системі – 208 в.оскільки 203 В – це 208 в без декількох відсотків, то цей приклад демонструє повну доступність струму для елемента, який, за умови якщо він пройшов тест на опір або Ома, гріє воду в Баку.
30. Якщо струму немає, спробуйте скинути високотемпературний вимикач. це чорна або червона кнопка, розташована прямо над термостатом. Швидше за все, на ній вибито слово "RESET" або "скидання". Викруткою або олівцем акуратно, але впевнено натисніть на неї. Якщо вона відключалася, то ви почуєте або відчуєте механічний "клацання". Вимкнений високотемпературний вимикач характерний для баків, які не відкриваються. Більше про це ви зможете прочитати нижче.
31. Після спроби скидання знову перевірте нагрівальний елемент на наявність струму.
32. Якщо струму все ще немає, протестуйте верхню ліву і праву клеми високотемпературного вимикача кінчиками щупів на наявність лінійної напруги .
33. Якщо струму немає, проблема в незамкненою ланцюга. перевірте "відсік зовнішньої проводки" (розташований у верхній частині водонагрівача), довжину кабелю, від якого живиться водонагрівач, і, нарешті, електричний пульт. Пам'ятайте, що якщо на пульті не відключений струм , то на певній ділянці між запобіжником або переривником мережі і водонагрівачем ланцюг працює . Закрутіть всі з'єднувальні ізолюючі затискачі та інші з'єднання в відсіку проводки і всередині клемних коробок звідси і до клем на переривнику ланцюга або запобіжників на електричному пульті. Замініть всі відкриті запобіжники або скиньте всі вимикачі мережі. Перевірте струм на запобіжнику або переривнику мережі. Переривник мережі, який відразу ж після скидання вимикається, є ознакою короткого замикання або, з меншою ймовірністю, дефектного переривника.
34. Як тільки подача струму на верхні клеми високотемпературного вимикача буде відновлена, протестуйте верхній нагрівальний елемент на наявність лінійної напруги. повільно і уважно прочитайте цей крок (і, якщо потрібно, зробіть це кілька разів), поки ви не розберетеся, "чому і як" термостати працюють разом. Потрібно розуміти те, як два термостата взаємодіють між собою, працюючи по-різному. У верхнього термостата є 2 позиції-він може перемикати напругу "на одну або іншу позицію": (позиція 1) до верхнього елементу (позиція 2) до нижнього термостата. У нижнього термостата теж є 2 позиції, але вони визначають "включення і виключення", а не до різних компонентів, як у верхнього термостата: (позиція 1) до нижнього елементу (позиція 2) припинення подачі напруги до нижнього елементу або куди-небудь з цією метою. для того щоб верхній елемент був під напругою і грів воду, температура води у верхній частині бака повинна бути нижче, ніж температура, виставлена на верхньому термостаті. Як тільки температура води у верхній частині бака досягне значення, заданого на верхньому термостаті, верхній термостат відсікає нагрів, перемикаючи напругу від верхнього нагрівача до нижнього термостата. Якщо температура води в нижній частині бака вище, ніж виставлене значення нижнього термостата, нижній термостат залишається вимкненим, і напруга не надходить на нижній нагрівальний елемент. Однак якщо температура води в нижній частині бака нижче, ніж виставлено для нижнього термостата, то останній включається і посилає напругу на нижній нагрівальний елемент (термостат, який переключив подачу напруги на нагрівальний елемент називається відкритим), який починає гріти воду. Напруга буде подаватися на нагрівальний елемент до тих пір, поки (а) нижній термостат відсікає нагрів або (б) верхній термостат зафіксував зниження температури води у верхній частині бака менш виставленої. Коли це відбувається, верхній термостат перемикає подачу напруги від нижнього термостата назад на нагрівальний елемент. Цей процес триває до тих пір, поки температура води в обох половинах бака не стане рівною встановленої на відповідних термостатах. Виставлення верхнього термостата на більш високу температуру не призведе до включення верхнього нагрівального елементу, якщо температура води у верхній частині бака вище, ніж найвища задана температура термостата. якщо даний стан має місце, то ви не помітите клацання при повороті температури вгору або вниз. Потрібно буде знизити температуру води в Баку. Найпростіший і швидкий спосіб зробити це – дати гарячій воді стекти з бака, просто відкривши кран з гарячою водою. Холодна вода почне надходити в нижню частину бака і змішається з знаходиться в ньому водою, що знизить загальну температуру.
35. Якщо на елементі не виявляється лінійна напруга, і верхня частина бака холодна, то потрібно буде замінити верхнє управління.
36. Виставте верхній термостат на мінімальну температуру.
37. Виставте нижній термостат на максимальну температуру.
38. Перевірте нижній нагрівач на наявність лінійної напруги.
39. Якщо струму немає, то визначте, яким проводом з'єднується клемний болт нагрівального елементу з клемним болтом нижнього термостата. це будуть звичайні клеми. Інші Болти на термостаті і нагрівальному елементі є клемними болтами, на які подається струм. Доторкніться червоним щупом до болтової клеми нагрівального елементу, на яку подається струм, А чорним щупом – до болтової клеми термостата, на яку подається струм. Тут має бути лінійна напруга.
40. Якщо лінійної напруги немає, замініть верхнє управління.
41. Якщо лінійна напруга виявлена, перевірте клемні Болти нагрівального елементу на наявність лінійної напруги, доторкнувшись кожним щупом до клемних болтів.
42. Якщо лінійна напруга не виявлена, а бак холодний, замініть нижній термостат.
43. Якщо напруга виявлено, то почекайте, поки нагріється вода, або ще раз виконайте перевірку Омов (або опору) елементів при відключеному харчуванні . якщо лінійна напруга присутня на нагрівальному елементі, і він в робочому стані, то воно повинно нагрівати воду.
44. Поверніть всі термостати до однакового значення температури на ваш вибір, але не більше 60 градусів, щоб уникнути опіків. хоча вода кипить при 100 градусах, температура води всього 65 градусів викликає опіки всього за 2 секунди. Якщо температура води 50 градусів, всього лише на 10 градусів холодніше, то опік виникне через 10 хвилин. Шкіра дітей і немовлят більш чутлива, ніж шкіра дорослої людини, і на ній опіки з'являться ще швидше. Тому температура, близька до 50 градусів, буде кращим вибором. Зниження заданої температури також означатиме знижені витрати електроенергії.
45. Відновіть ізоляцію і поставте на місце кришки.
