Як зробити гальванічний елемент своїми руками

Все, що вам знадобиться для створення власного гальванічного елемента в домашніх умовах — це два різних металу, трохи проводів і провідне середовище. В якості провідного середовища можна використовувати найрізноманітніші підручні матеріали, в які можна занурити метал, наприклад солону воду, лимон або навіть землю.

Метод1З 4:
Гальванічний елемент на основі газованої води

  1. Підготуйте все необхідне. для даного гальванічного елемента вам знадобляться одна нерозпечатана банку газованої води (будь-якого виду), один пластиковий стакан (об'ємом від 180 до 240 мілілітрів) і смужка міді шириною 2 сантиметри, довжина якої злегка перевищує висоту склянки. Крім того, будуть потрібні ножиці, вольтметр і два дроти з затискачами «крокодил» на обох кінцях. [1]
    • Якщо у вас немає під рукою перерахованих матеріалів, їх можна придбати в магазині господарських товарів.
    • Смужку міді можна замінити на шматочки мідного дроту, переплетені разом або зигзагоподібно вигнуті так, щоб вийшла приблизно така ж ширина.

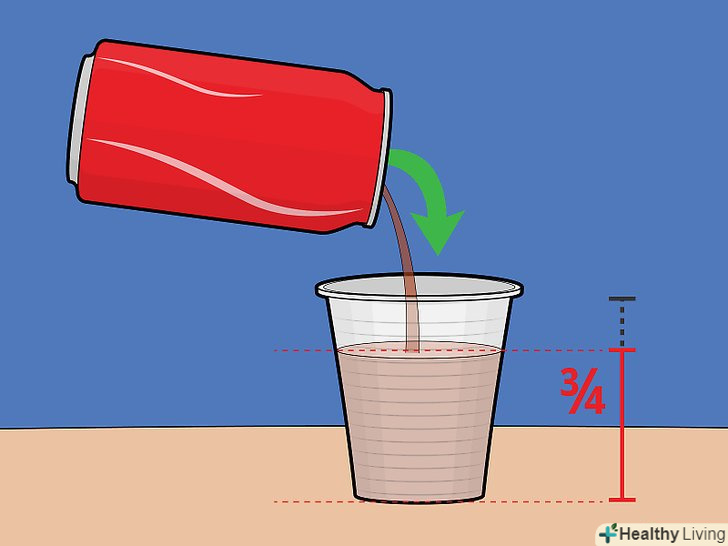

  2. Приблизно на 3/4 наповніть пластиковий стакан газованою водою. немає необхідності використовувати саме пластиковий стакан. Важливо, щоб він не містив металу. Цілком підійде стакан з пінополістиролу або паперу.

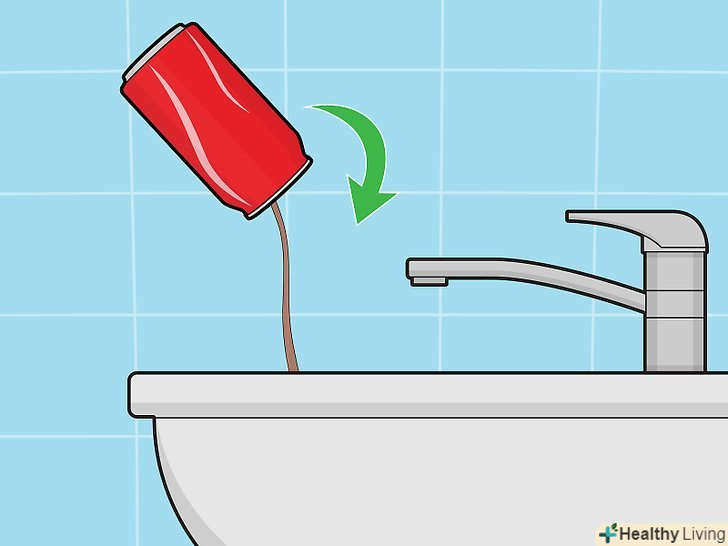

  3. Повністю спустошіть банку. Якщо в банку залишилася газована вода, вилийте (або випийте) її. Переверніть банку над раковиною і кілька разів струсіть, щоб з неї вилилася вся газована вода.

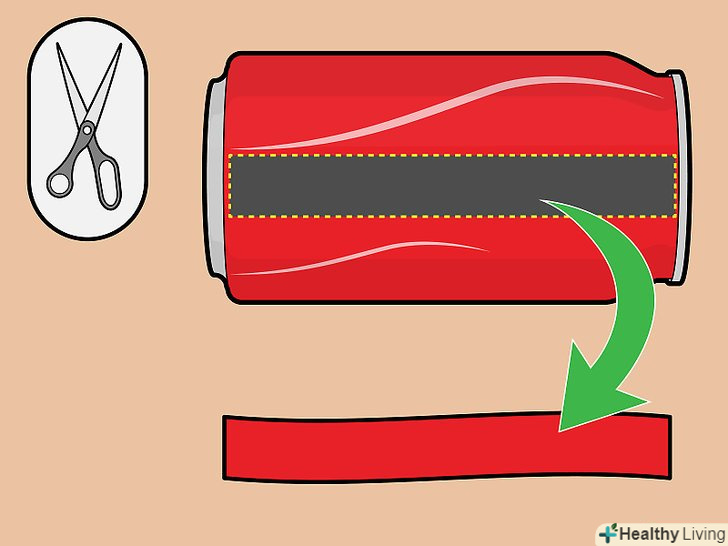

  4. Виріжте з банки алюмінієву смужку. Візьміть порожню банку і виріжте з її бічної стінки смужку шириною 2 сантиметри. Ця смужка повинна бути трохи довше висоти пластикового склянки, хоча нічого страшного, якщо це неможливо — в такому випадку просто загніть верхній край смужки і повісьте її на ободок склянки, так щоб вона опускалася в рідину.
    • Щоб не розрізати банку, можна придбати смужку алюмінію в господарському магазині.
    • Алюмінієва фольга являє собою погану заміну тонкої смужки з алюмінію. Не використовуйте алюмінієву фольгу!

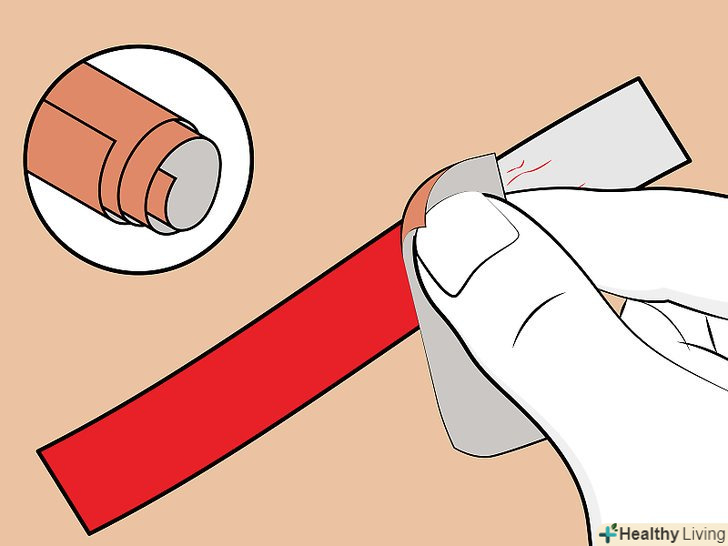

  5. Потріть алюмінієву смужку наждачним папером (необов'язково). якщо ви придбали смужку алюмінію в господарському магазині, цей крок можна пропустити в тому випадку, . Якщо ж ви вирізали смужку з банки, необхідно обробити її наждачним папером, щоб зняти покриття (фарбу і пластмасу) з обох сторін.

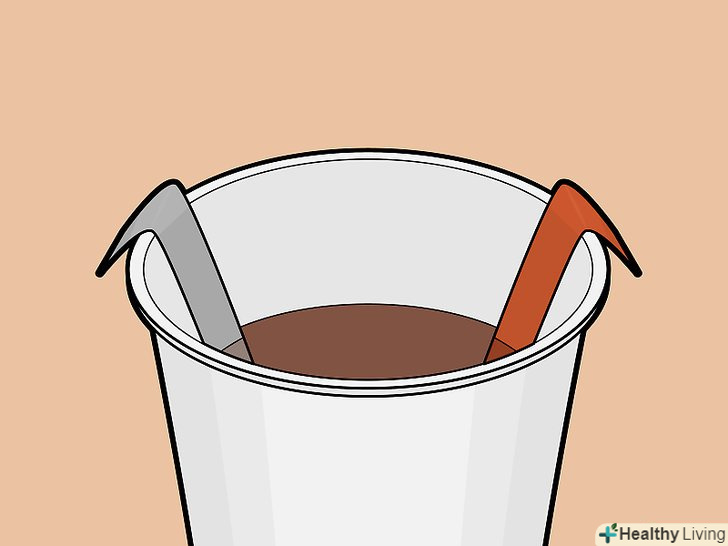

  6. Опустіть смужки в рідину. переконайтеся, що смужки не стикаються. Розмістіть їх в склянці не поруч, а один навпроти одного.
    • В ідеалі вирізані смужки повинні бути достатньої довжини, щоб їх краї виступали над рідиною і злегка підносилися над обідком склянки.
    • Якщо смужки не виступають над обідком склянки, можна трохи загнути їх з одного краю і повісити на ободок.

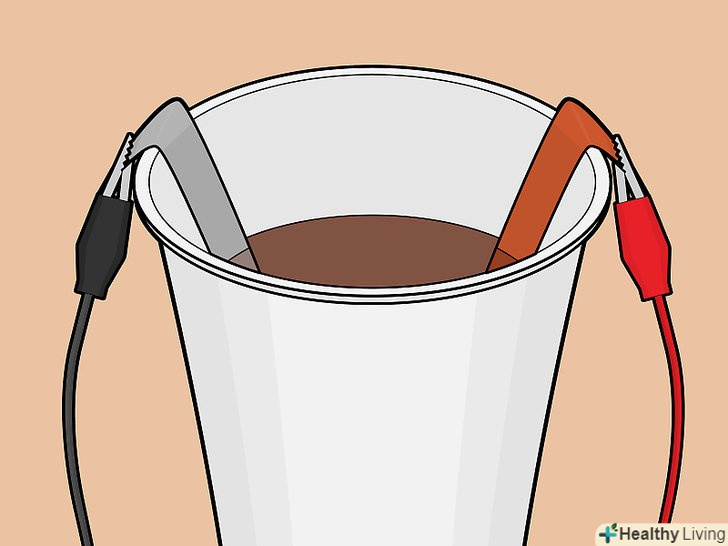

  7. Підключіть до металевих смужок дроту. Візьміть один провід, розкрийте затиск «крокодил» і захопіть їм край смужки. Потім таким же чином підключіть інший провід до другої смужці.
    • Будьте обережні і стежте, щоб затискачі не торкалися рідини.
    • Неважливо, провід якого кольору приєднувати до тієї чи іншої смужці.

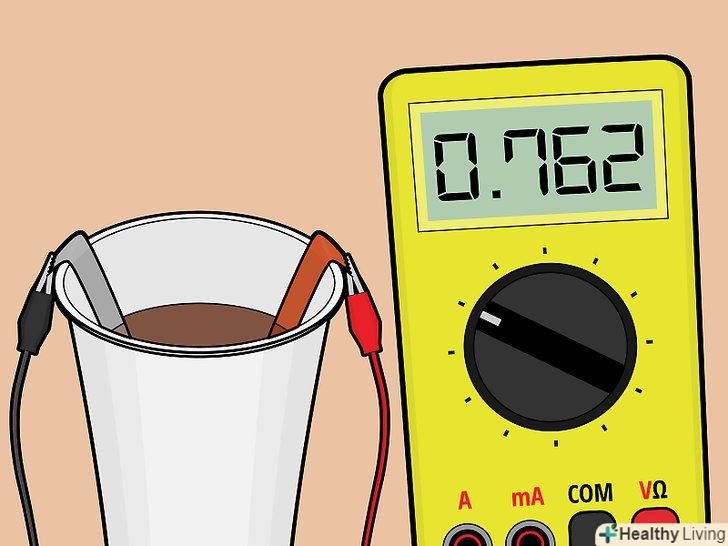

  8. Випробуйте гальванічний елемент. згідно з прикладеними до вольтметра інструкціям підключіть дроти від кожної смужки до приладу. Вольтметр повинен показати напругу на гальванічному елементі, яке складе близько 3/4 вольта.

Метод2З 4:
Гальванічний елемент на основі солоної води

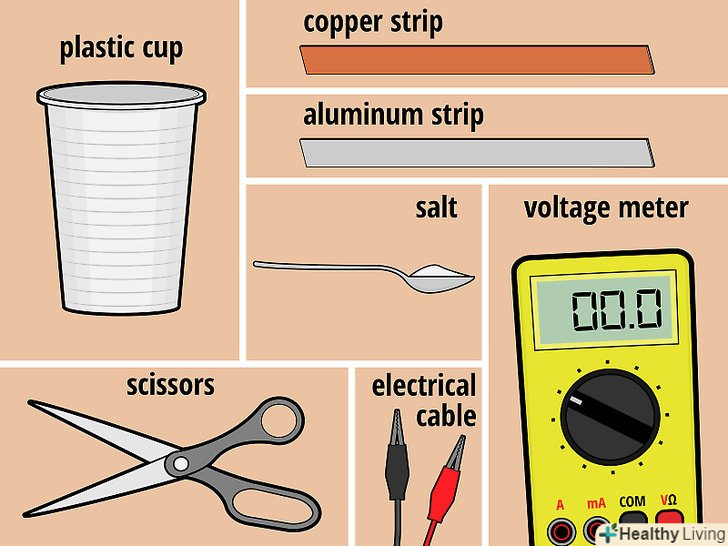

  1. Запасіться всім необхідним. для даного виду гальванічного елемента вам знадобляться один пластиковий стакан (об'ємом від 180 до 240 мілілітрів), дві металеві смужки шириною 2 сантиметри, довжина яких трохи перевищує висоту склянки, і одна столова ложка (20 грамів) солі. Смужки повинні бути з різних металів, наприклад з цинку, алюмінію або міді. Крім того, вам будуть потрібні ножиці, вольтметр і два дроти з затискачами «крокодил» на обох кінцях.
    • Замість однієї столової ложки (20 грамів) солі можна додати у воду 1 чайну ложку (7 грамів) солі, 1 чайну ложку (5 мілілітрів) оцту і кілька крапель хлорного відбілювача. Якщо ви виберете цей варіант, будьте обережні, оскільки відбілювач є небезпечною хімічною речовиною.
    • Металеві смужки, свинцевий дріт і вольтметр можна придбати в магазині господарських товарів. Крім того, вольтметри і дроти продаються в магазинах електротоварів.

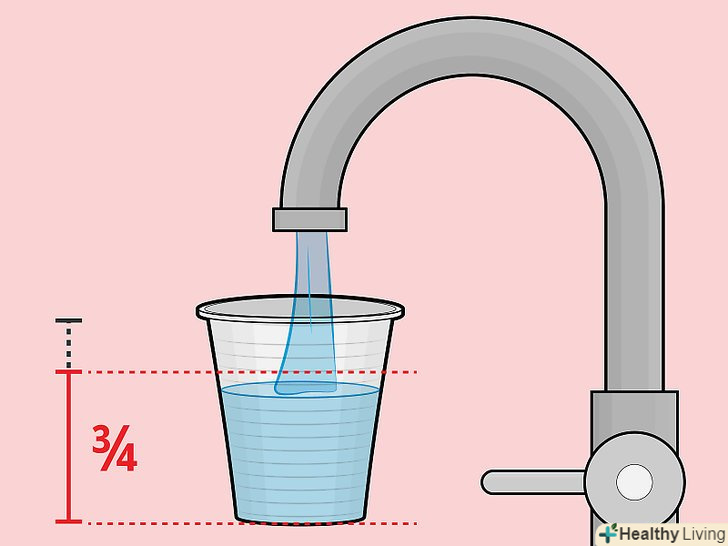

  2. Приблизно на 3/4 наповніть пластиковий стакан водою. немає необхідності використовувати саме пластиковий стакан. Важливо, щоб він був неметалевим, так що підійде стакан з пінополістиролу або паперу.

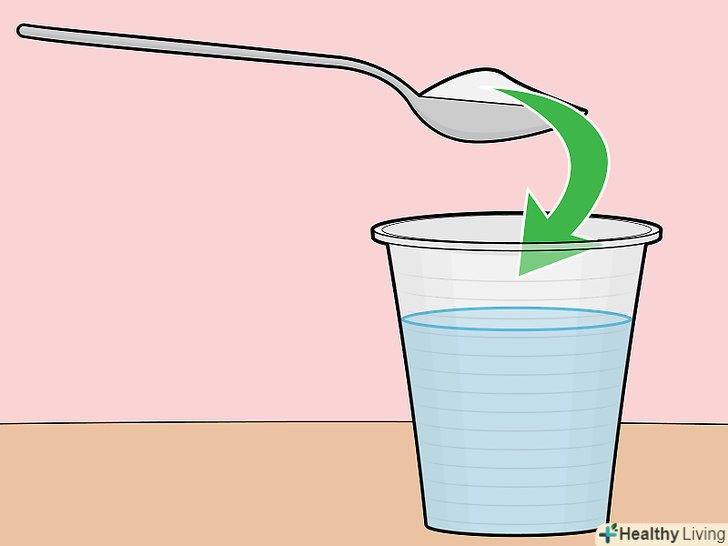

  3. Додайте в склянку 1 столову ложку (20 грамів) солі і розмішайте воду. так само слід вчинити в тому випадку, якщо ви вирішили використовувати сіль, оцет і відбілювач.

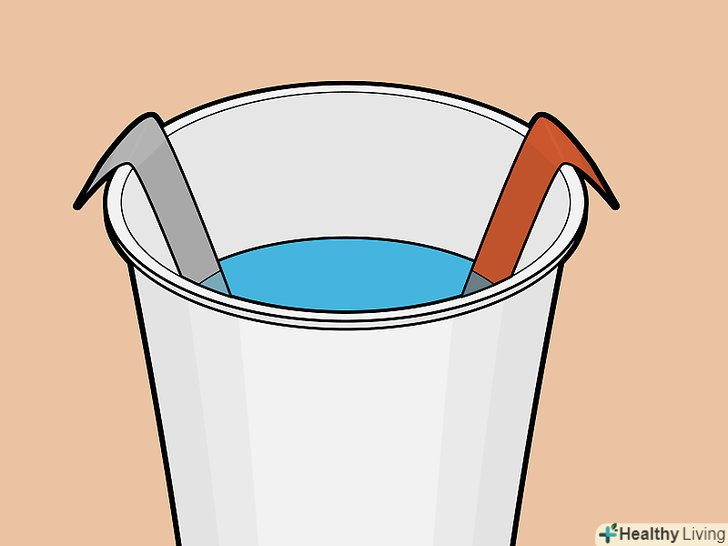

  4. Опустіть в стакан дві металеві смужки. простежте, щоб вони занурилися в воду, а їх краю виступали над обідком склянки. Якщо смужки занадто короткі, загніть їх краю і повісьте на ободок склянки, так щоб вони занурилися в водний розчин.

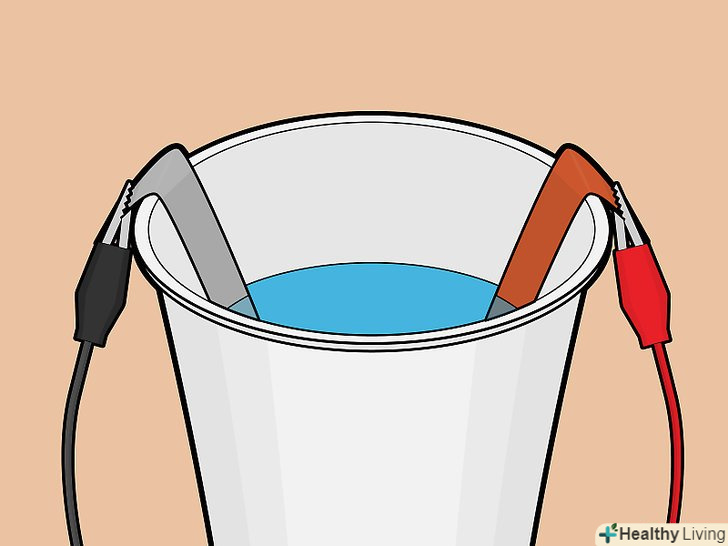

  5. Підключіть до металевих смужок дроту. Візьміть один провід, розкрийте затиск» крокодил " і захопіть їм край смужки. Потім таким же чином підключіть інший провід до другої смужці.
    • Будьте обережні і стежте, щоб затискачі не торкалися рідини.
    • Неважливо, провід якого кольору приєднувати до тієї чи іншої смужці.

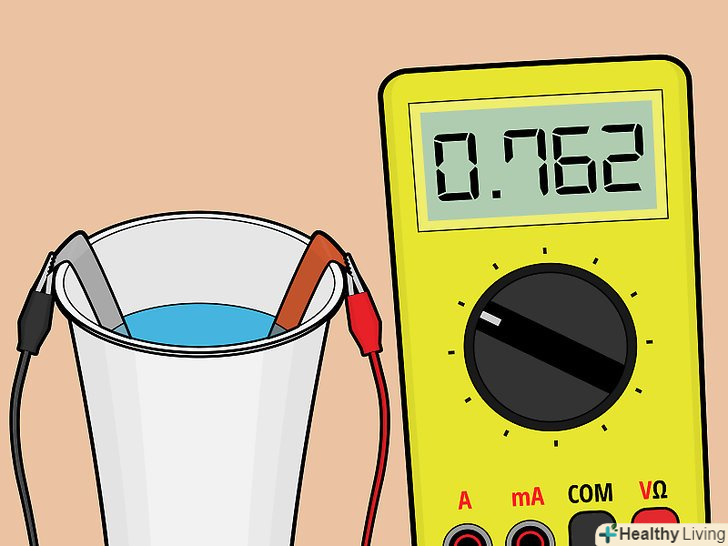

  6. Випробуйте гальванічний елемент. згідно з прикладеними до вольтметра інструкціям підключіть дроти від кожної смужки до приладу. Вольтметр повинен показати напругу на гальванічному елементі, яке складе близько 3/4 вольта.

Метод3З 4:
Гальванічний елемент з 14 осередків на основі води

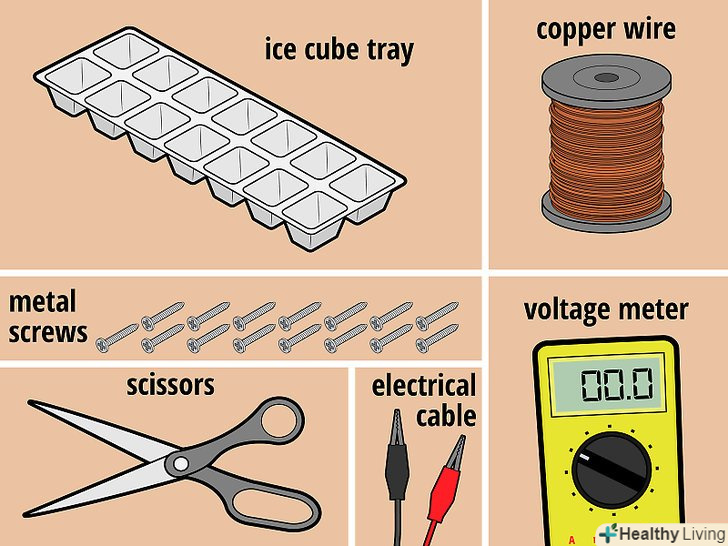

  1. Запасіться всім необхідним. для даного гальванічного елемента вам знадобиться трохи мідного дроту, 15 шурупів для скріплення тонколистового металу, форма для льоду і вода. [2] крім того, будуть потрібні ножиці, вольтметр і два дроти з затискачами "крокодил" на обох кінцях. Необхідно буде обмотати всі шурупи мідним дротом, за винятком одного, який послужить негативним висновком (до нього ви приєднаєте один з проводів після того, як зберете гальванічний елемент).
    • Кількість шурупів залежить від числа осередків у формі для льоду. У нашому прикладі ми використовуємо форму з 14 осередками.
    • Можна використовувати шурупи з будь-якого металу, крім міді. Підійдуть шурупи з оцинкованої сталі або алюмінію. [3] що стосується їх довжини, вона повинна становити близько 2,5 сантиметра.

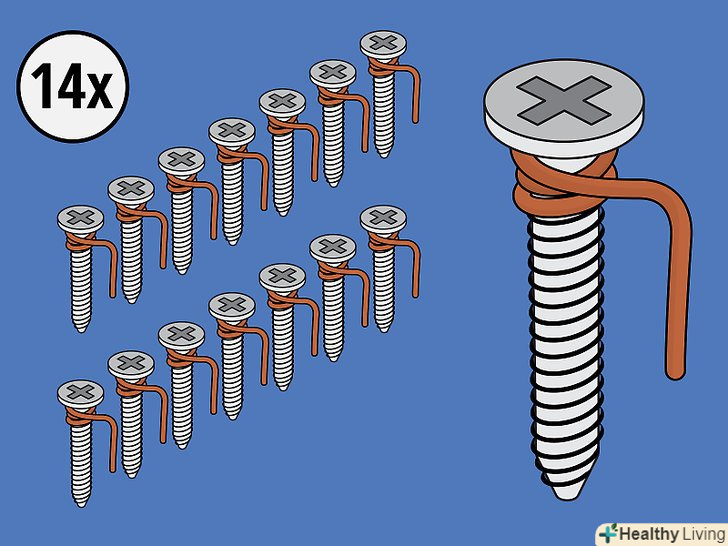

  2. Візьміть 14 шурупів і обмотайте їх мідним дротом. два рази оберніть мідний дріт навколо кожного шурупа під його капелюшком. Після цього загніть гачком вільний кінець кожної зволікання. За ці гачки ви підвісите шурупи на край форми для льоду.
    • Можна заздалегідь нарізати мідний дріт на шматочки, довжини яких вистачить на обмотування шурупа (з невеликим запасом для гачка), або обмотувати кожен шуруп і після цього обрізати дріт.

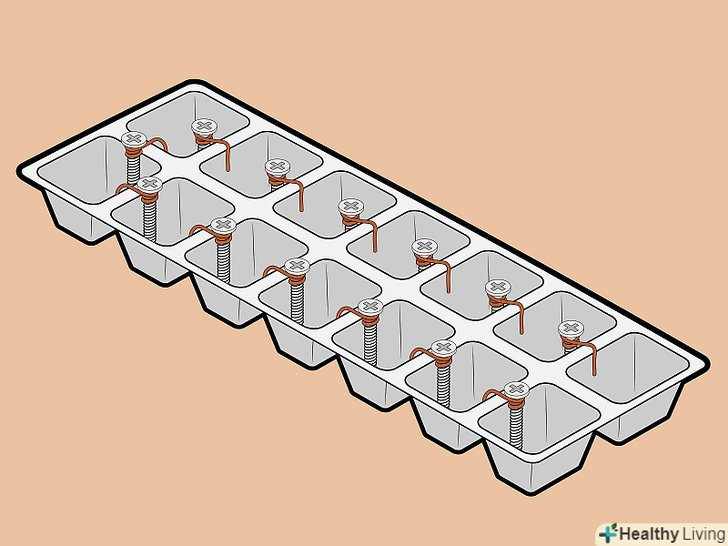

  3. Помістіть по одному шурупу в кожну клітинку форми для льоду. це будуть окремі осередки гальванічного елемента. Підвісьте шурупи на краю осередків. Слідкуйте, щоб в кожній комірці розташовувався лише один шуруп.

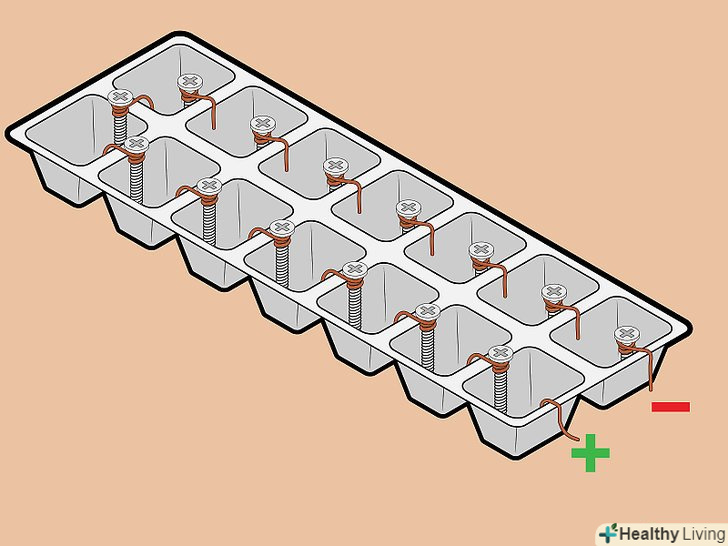

  4. Підключіть до одного краю форми для льоду позитивний і негативний висновки. Начепіть на зовнішню сторону однієї з осередків форми для льоду гачок з мідного дроту. З цієї ж сторони форми, але на сусідній осередку розмістіть шуруп. Цей шуруп повинен виступати над краєм форми, оскільки до нього необхідно буде під'єднати провід.

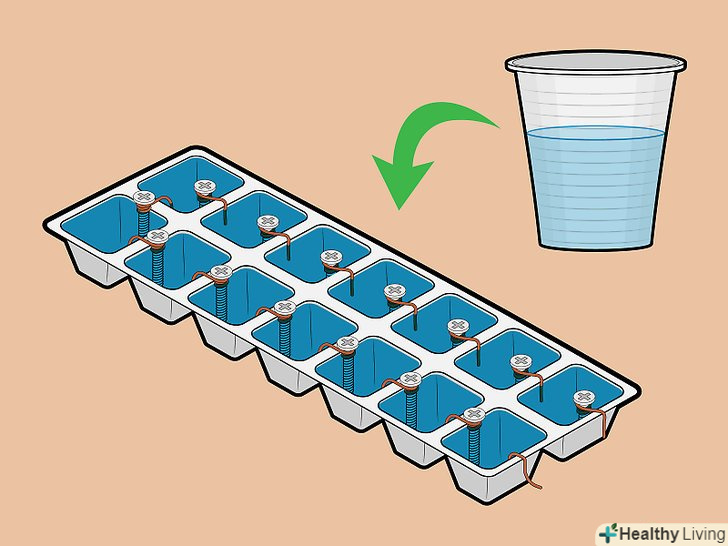

  5. Наповніть осередки водою. налийте в кожну клітинку достатньо води, так щоб в неї занурилися мідні гачки і все шурупи.

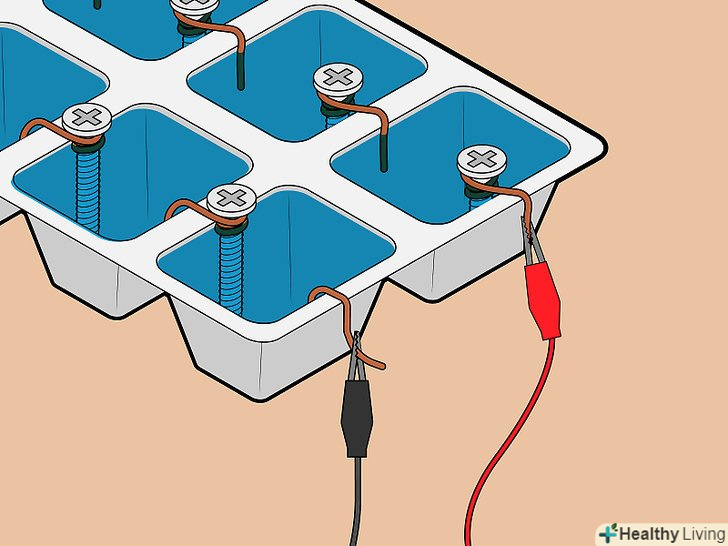

  6. Підключіть дроти до позитивного і негативного висновку. Візьміть один провід і за допомогою затиску прикріпіть його до мідного висновку. Потім таким же чином підключіть інший провід до висновку з шурупом.
    • Будьте уважні і стежте, щоб затискачі не торкалися води.
    • Неважливо, провід якого кольору приєднувати до того чи іншого висновку.

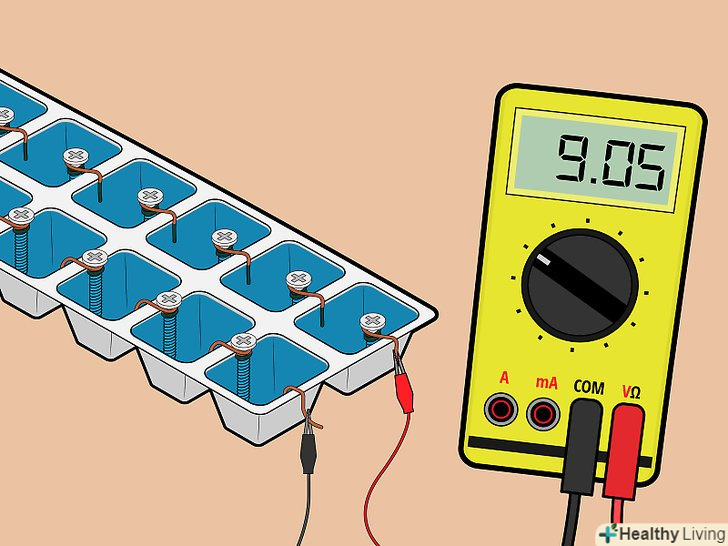

  7. Випробуйте гальванічний елемент. Підключіть вільні кінці проводів до вольтметра. Батарея з 14 осередків повинна давати приблизно 9 вольт.

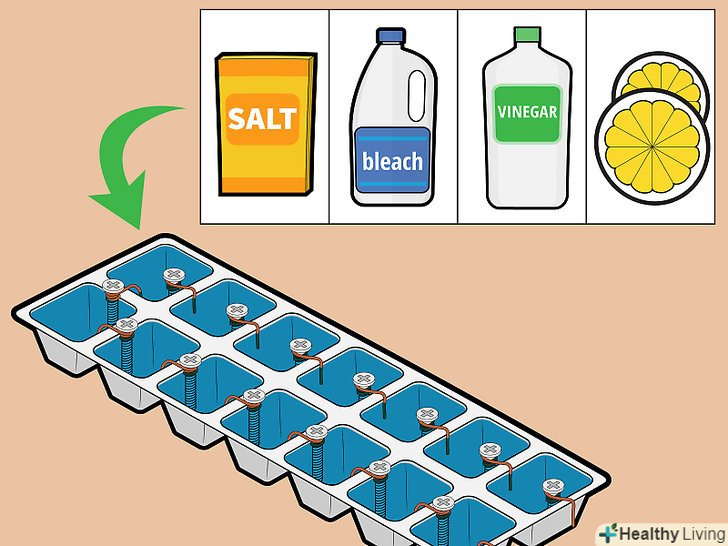

  8. Збільшити напругу. можна збільшити створюване батареєю напруга, якщо застосувати в якості провідної рідини розчин з солоної води, оцту, відбілювача і соку лимона або лайма, або використовувати більше мідного дроту. [4]

Метод4З 4:
Гальванічний елемент з використанням долонь

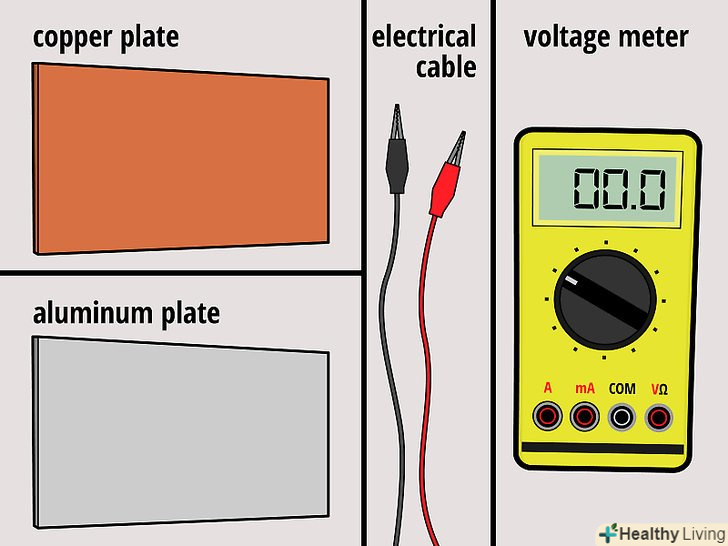

  1. Підготуйте все необхідне. для даного гальванічного елемента вам знадобляться пластинка міді і пластинка алюмінію, кожна розміром з долоню. Крім того, будуть потрібні вольтметр і два дроти з затискачами «крокодил» на обох кінцях.
    • Металеві пластинки, дроти і вольтметр можна придбати в магазині господарських товарів.

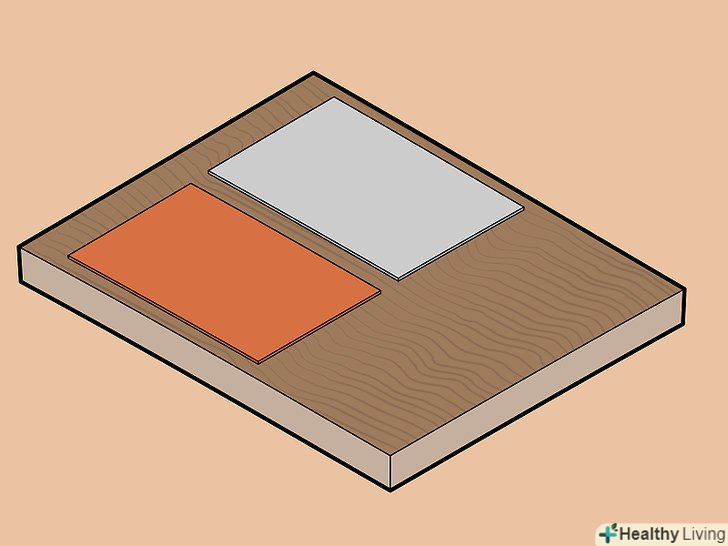

  2. Покладіть алюмінієву і мідну пластинки на дерев'яну дошку. якщо у вас немає дошки, можна використовувати якусь плоску поверхню з непровідного матеріалу, наприклад пластика.
  3. Підключіть пластинки до вольтметра. за допомогою затискачів підключіть мідну пластинку до одного, а алюмінієву — до іншого висновку вольтметра.
    • Якщо ви не впевнені, як приєднувати дроти до вольтметра, загляньте в прикладену до нього інструкцію.

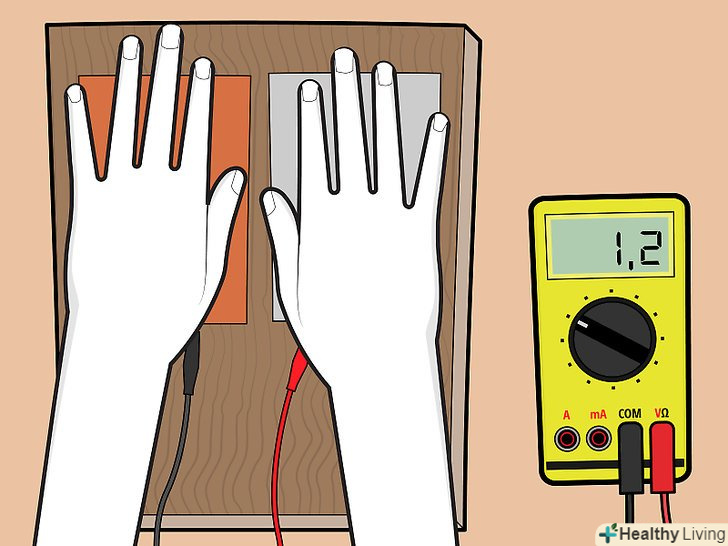

  4. Покладіть долоню на кожну пластинку. коли ви покладете на пластинки по одній долоні, піт на ваших руках вступить у взаємодію з металевою поверхнею, і вольтметр покаже деяку напругу.
    • Якщо на вольтметрі залишиться нульова напруга, поміняйте місцями дроти: підключіть провід від мідної пластинки до тієї клеми, до якої був підключений провід від алюмінієвої пластинки, і навпаки.
    • Якщо вольтметр все ще не показує нічого, перевірте контакти та дроти. Якщо з ними все в порядку, пластини можуть бути окислені. В цьому випадку потріть їх гумкою або дротяної мочалкою.

Поради

  • Щоб гальванічний елемент на основі газованої води або солоної води давав більшу напругу, візьміть кілька пластикових склянок, наповніть їх провідним розчином і опустіть в нього металеві смужки. Потім за допомогою проводів з затискачами з'єднайте смужки кожного склянки з протилежними смужками сусіднього склянки-наприклад, мідну смужку слід з'єднувати з алюмінієвою.
  • Трьох або більшого числа елементів з газованою водою або солоною водою повинно вистачити для живлення малопотужного пристрою, наприклад годин з індикатором на рідких кристалах.
  • Щоб використовувати гальванічний елемент для живлення будь-якого пристрою, підключіть дроти до клем пристрою в батарейному відсіку. Якщо вам не вдасться підключити пристрій за допомогою затискачів» крокодил", знадобляться дроти без затискачів. У разі сумнівів проконсультуйтеся з електриком або працівником магазину ЕЛЕКТРИЧНИХ ТОВАРІВ.
  • Для порівняння, стандартний елемент ААА (мізинчикова батарейка) створює напругу 1,1–1,23 вольта. Стандартний елемент AA (пальчикова батарейка) створює напругу від 1,1 до 3,6 вольта. [5]
  • Гальванічний елемент з алюмінію, міді і рідини повинен прослужити досить довго (деякі стверджують, що кілька років), проте необхідно періодично міняти рідину і приблизно раз в три місяці (або частіше при сильній корозії) злегка протирати мідні пластини наждачним папером. [6]
