Як перевірити резистори: 9 кроків (з ілюстраціями)

Резистори регулюють струм, що протікає через електричний ланцюг. Резистори являють собою опір або імпеданс в електричному ланцюзі, що знижують силу струму, що проходить через неї. Такі опору використовуються для регулювання сигналу і захисту електронних приладів від занадто високого струму. Для виконання цих функцій резистори повинні мати відповідний опір і бути справними. У цій статті описано, як перевірити справність резистора.

Кроки

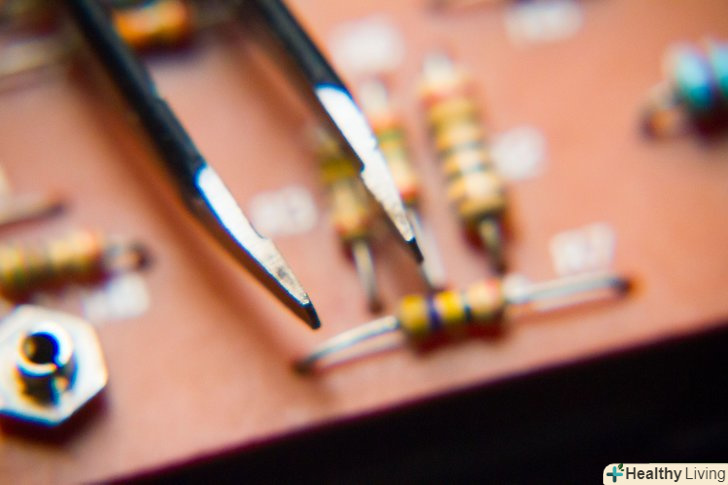

Відключіть джерело живлення від ланцюга, що містить резистор.
Від'єднайте резистор від ланцюга. вимірювання опору резистора, не відключеного від ланцюга, дасть неправильні результати, оскільки буде містити і опір частини цього ланцюга.
- Від'єднайте один контакт резистора від ланцюга. Не має значення, який саме з двох контактів ви відключите. Для від'єднання резистора просто витягніть його. Якщо він припаяний, розплавте паяльником припій і дістаньте резистор пінцетом. Паяльник можна придбати в магазині електротоварів або господарському магазині.
Огляньте резистор. якщо резистор почорнів або обвуглився, швидше за все він пошкоджений занадто високим струмом. В цьому випадку резистор слід замінити.

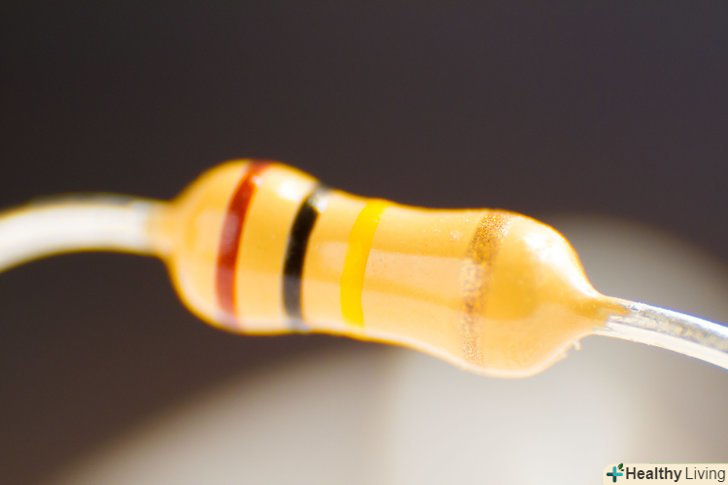

Визначте опір резистора. опір має бути надруковано на корпусі резистора. На дрібних резисторах опір позначається кольоровими смужками.
- Визначте допустиме відхилення опору. Жоден резистор не володіє точно таким опором, яке зазначено на ньому. Допустиме відхилення показує, як може змінюватися зазначена величина опору. Наприклад, при опорі резистора 1.000 ом з 10 відсотками допустимого відхилення величини не нижче 900 ом і не вище 1.100 ом будуть вважатися в межах норми.

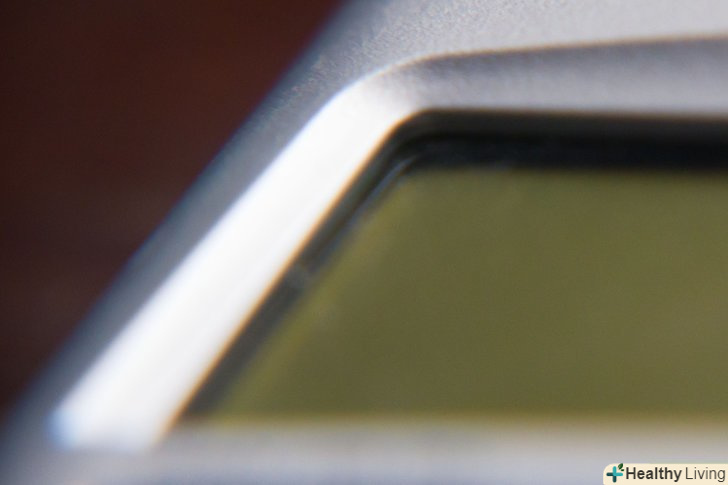

Підготуйте цифровий мультиметр для вимірювання опору. Цифровий мультиметр можна придбати в магазині електротоварів або господарських товарів.
- Упевніться в тому, що мультиметр справний, і його батарейки не розрядилися.

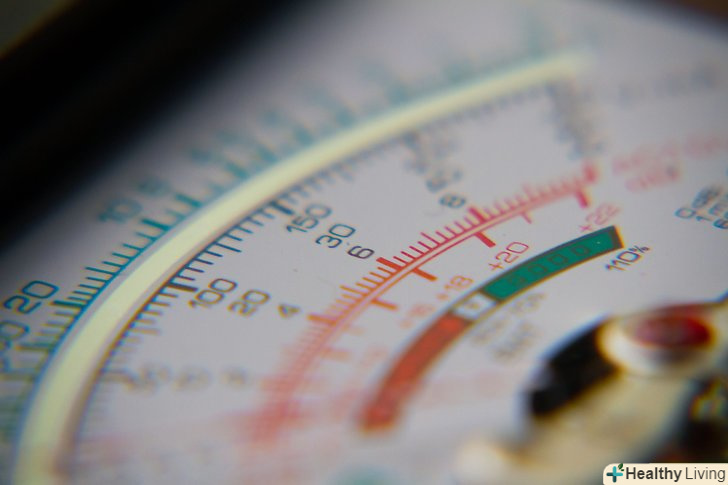

- Встановіть шкалу мультиметра так, щоб її максимальне значення ненабагато перевищувало опір резистора. Наприклад, якщо ви хочете перевірити опір резистора, на якому відзначена величина 840 ом, а шкала мультиметра змінюється в 10 разів, встановіть діапазон вимірювань 1.000 ом.

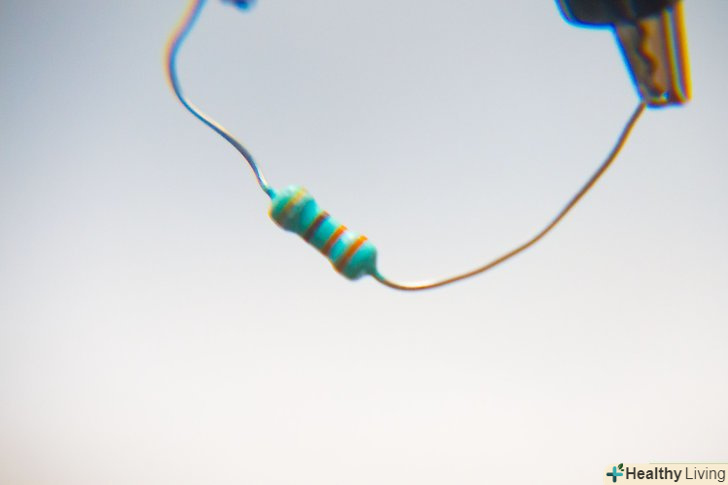

Виміряйте опір. Підключіть 2 зонда мультиметра до 2 контактів резистора. Резистори не мають полярності, тому порядок приєднання не має значення.
Визначте опір резистора. Подивіться на показання мультиметра. При вимірах опору резистора враховуйте його допустиме відхилення.

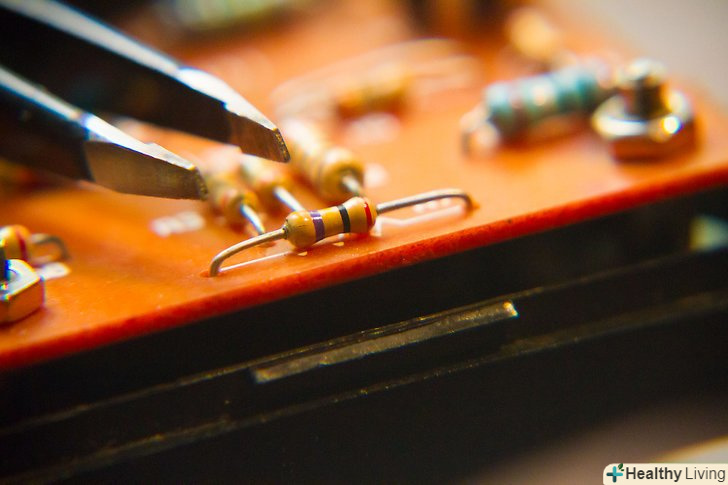

Підключіть до ланцюга справний резистор. вставте резистор назад в ланцюг, якщо до цього ви просто вийняли його. Якщо ж ви випоювали резистор, розплавляючи його контакти, впаяйте його в ланцюг.

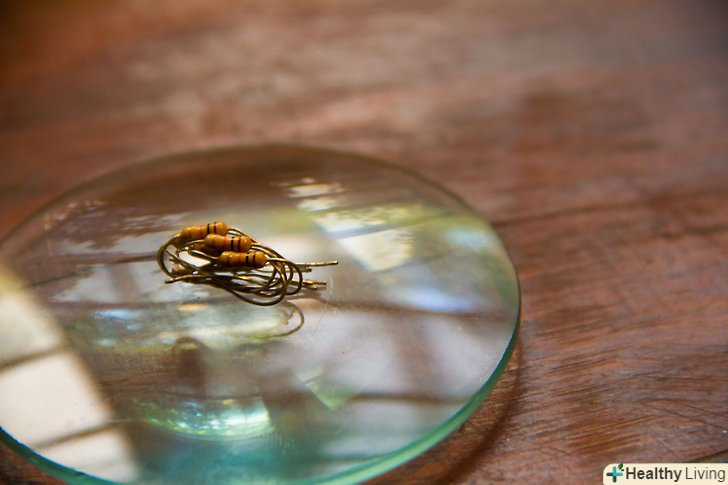

Замініть несправний резистор. якщо резистор показав опір, що не відповідає необхідному, викиньте його. Нові резистори можна придбати в найближчому магазині електротоварів.
