Трансформатори-це нерухомі електромеханічні пристрої, робота яких заснована на тому, що будь-яке змінне електричне поле створює магнітне поле, а будь-яке магнітне поле генерує електричне. Це дозволяє взаємодіяти двом електрично ізольованим один від одного ланцюгах. Струм в першій ланцюга створює навколо неї магнітне поле, яке, діючи на другу ланцюг і передаючи їй свою енергію, створює струм в ній. З цієї статті ви дізнаєтеся, як випробувати трансформатор.
Кроки
Перевірте трансформатор візуально. найчастіше причиною поломки трансформатора є перегрів його внутрішньої обмотки. Якщо корпус трансформатора роздутий або на ньому видно сліди пригару, не перевіряйте його далі.-

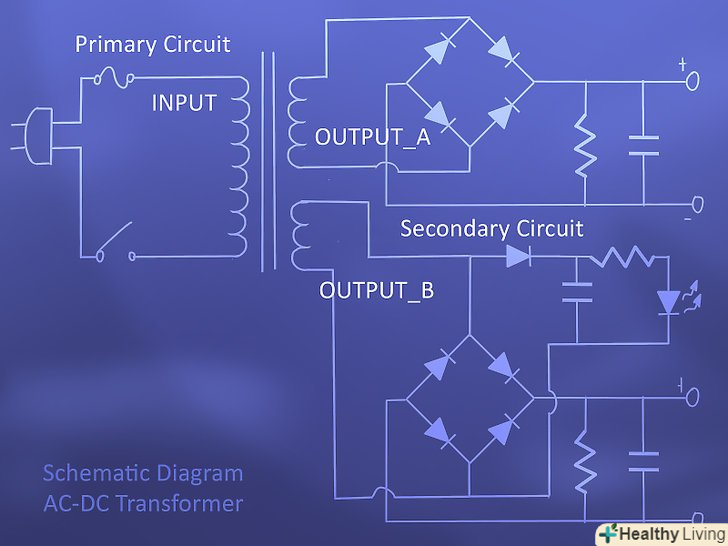

Визначте обмотки трансформатора. на ньому повинні бути ясно читаються мітки. Тим не менш, завжди корисно мати схему ланцюга, що містить ваш трансформатор, щоб з'ясувати, яким чином він підключений. Схему ланцюга можна знайти в документації до виробу або на інтернет-сайті виробника.
-

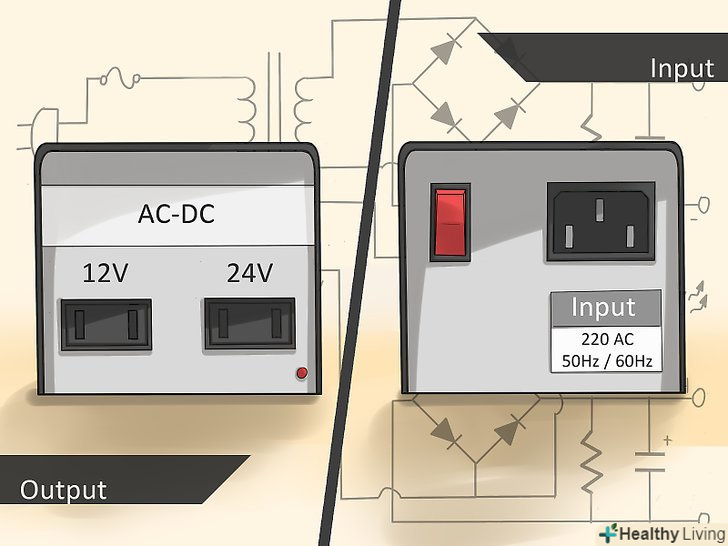

Визначте вхід і вихід трансформатора. перша електрична ланцюг, що генерує магнітне поле, приєднується до його первинної обмотці. Напруга, що подається на цю обмотку, має бути відзначено на самому трансформаторі, і його можна знайти на схемі. Друга ланцюг, яка приймає енергію магнітного поля, приєднується до вторинної обмотці трансформатора. Створюване в цьому ланцюзі напруга також має бути відзначено на самому трансформаторі і на схемі.
-

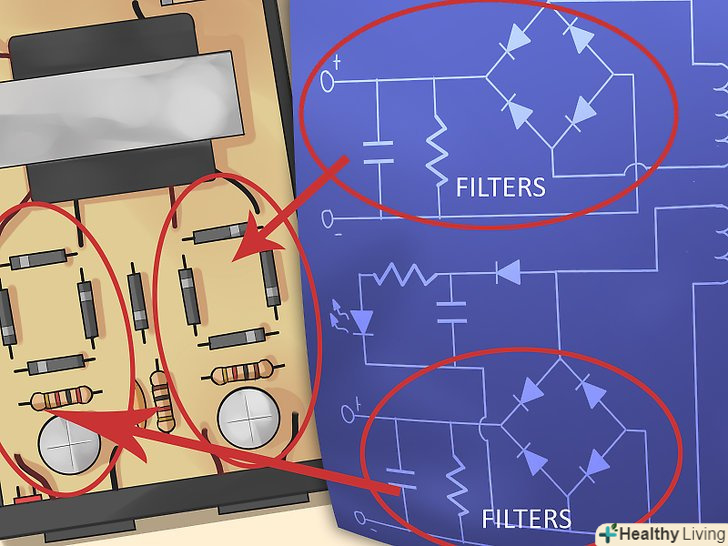

Визначте фільтрацію на виході. Часто до вторинної обмотці трансформатора під'єднують конденсатори і діоди, щоб перевести на виході змінну потужність в постійну. Подібна фільтрація і зміна форми сигналу не відображені на мітці трансформатора. Вони повинні бути вказані на доданій до нього схемі.
-

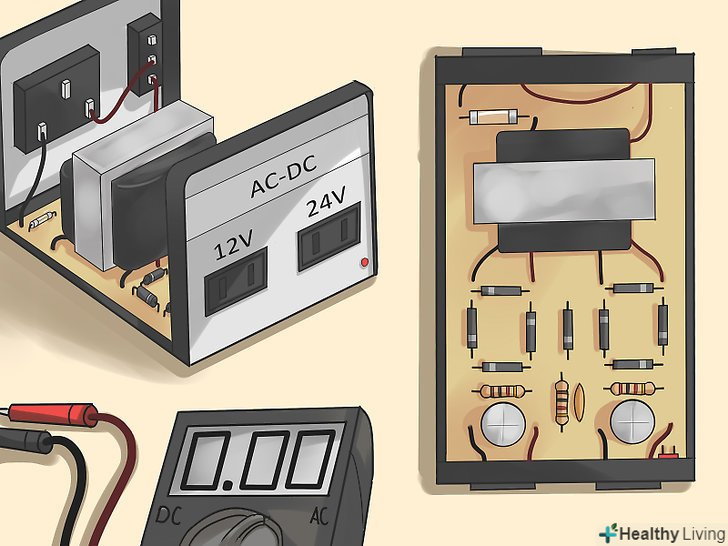

Приготуйтеся до вимірювання напруги в мережах. якщо необхідно, видаліть кришки і панелі, що прикривають доступ до мережі, що містить трансформатор. Для вимірювань запасіться цифровим мультиметром (тестером). Такий тестер можна купити в магазині електротоварів або господарських товарів.
-

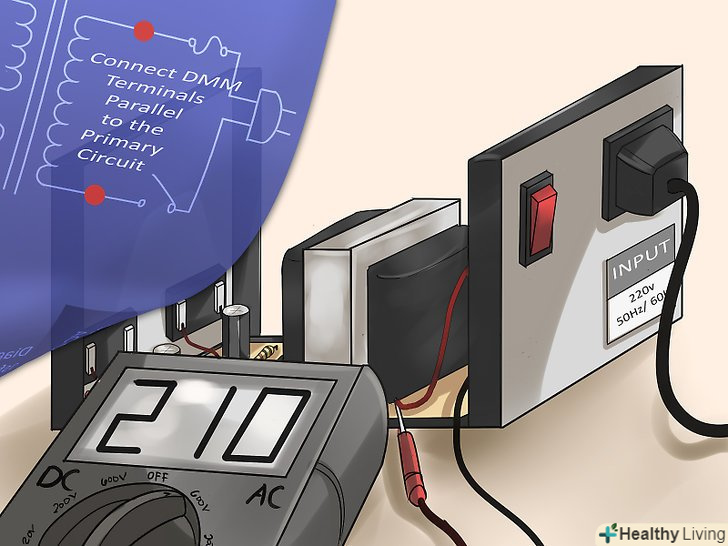

Визначте вхід трансформатора. Підключіть вхідний ланцюг до джерела. Використовуючи тестер в режимі AC (змінний струм), виміряйте напругу на первинній обмотці. Якщо воно більш ніж на 80 відсотків нижче очікуваної величини, може бути несправною або мережа первинної обмотки, або трансформатор. В цьому випадку від'єднайте первинну обмотку від вхідного контуру. Якщо після цього напруга на вході (але не на відключеною первинної обмотці) піднялося до очікуваного значення, значить, несправна первинна обмотка трансформатора. Якщо ж напруга не піднялося, то несправність полягає не в трансформаторі, а у вхідному контурі.
-

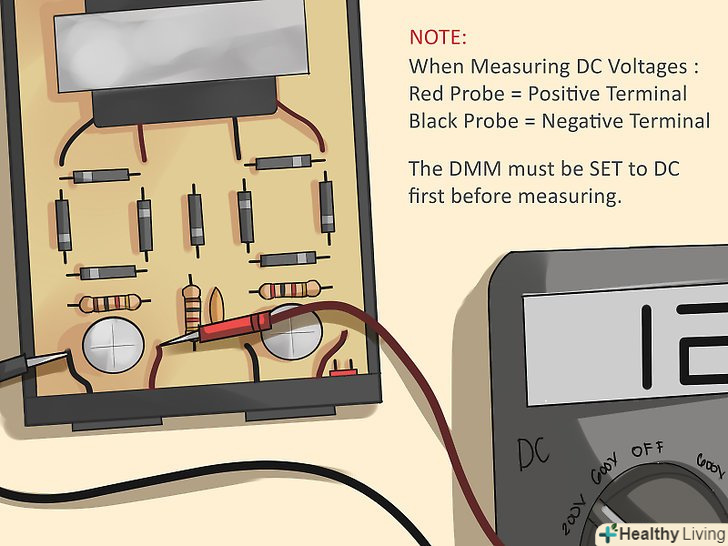

Виміряйте напругу на виході трансформатора. Якщо ви визначили, що на виході немає фільтрування або перетворення сигналу, що виходить з вторинної обмотки, скористайтеся режимом AC тестера. Якщо ж фільтрування і перетворення сигналу є, переключіть тестер в режим DC. Якщо тестер не показує очікувану напругу на виході, пошкоджений або трансформатор, або блок фільтрації і перетворення сигналу. Перевірте всі складові цього блоку окремо. Якщо всі вони виявляться в порядку, значить, несправний трансформатор.
Поради
- Дзижчить або потріскуючий звук часто свідчить про те, що трансформатор ось-ось згорить.
- Не думайте, що первинна і вторинна обмотки трансформатора заземлені однаково, нерідко їх потенціали заземлення розрізняються. Враховуйте це при ваших вимірах.
Попередження
- В процесі вимірювань, при відкритих і підключених до джерела ланцюгах, дотик до них небезпечно. Торкайтеся до елементів ланцюгів виключно щупами тестера.
Що вам знадобиться
- схема ланцюга
- Цифровий мультиметр (тестер)
