Як користуватися газовим різаком

Киснево-ацетиленовий пальник – це небезпечний метод різання металу, але з тренуванням і дотримуючись запобіжних заходів ви зможете скористатися нею для вирізання сталі за формою або розмірами. Для того щоб використовувати газовий різак, прочитайте інструкцію, наведену нижче.

Метод1З 3:

Підготовка

Вивчіть основи процесу різання. початкове загоряння ацетилену нагріває сталь до розплавленого стану. Додаючи струмінь кисню під тиском, різак підпалює сталь, яка прогорає крізь щілину розрізу. Саме тому процес називається спалювання сталі, а сталь і вуглецева сталь-єдині матеріали, які можна їм різати. Алюміній, нержавіюча сталь та інші метали і сплави різати газовим різаком не можна .

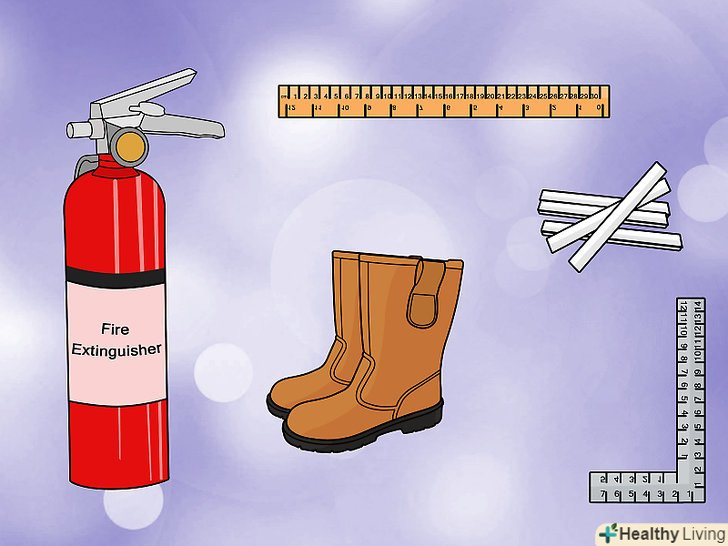

Підберіть інструменти, які підходять для роботи. крім комплекту газового різака, детально описаного в наступних кроках, вам знадобиться наступне:
- Вогнегасник . У більшості випадків підійде вогнегасник зі стисненим повітрям і водою, однак якщо поблизу є масло, пластмаса або інші легкозаймисті матеріали, то рекомендований порошковий вогнегасник.
- Інструменти для розмітки і вимірювань . Вони допоможуть вам зробити правильну схему відрізу і включають в себе олівець з мильного каменю, косинець і лінійку.
- Захисне спорядження, включаючи окуляри для різання металу і товсті шкіряні рукавички.
- Відповідний одяг - обов'язкова умова. Не надягайте одяг вільного крою, одяг з легкозаймистих синтетичних тканин або одяг з поношеними або рваними краями, які загоряються легше, ніж плотноткание і підшиті речі. Це також має на увазі, що не можна надягати одяг з вільними кишенями, манжетами, в які може потрапити шлак і пропалити їх. Рекомендується вогнестійка одяг, однак якщо у вас її немає, надіньте добре прилеглу бавовняну. Нейлон і більшість традиційних синтетичних тканин швидко згорають від контакту з вогнем!
- Рекомендується взуватиМіцні робочі черевики зі шкіряною підошвою , оскільки взуття з гумовою підошвою дуже швидко прогорить під дією гарячого шлаку. Кращі черевики на шнурівці, так як шлак може впасти за передній край взуття без застібок, наприклад, інженерних черевик або ковбойських чобіт.
- Запальничка для різака для правильного підпалювання полум'я різака. Використовувати сірники або запальнички для сигарет дуже небезпечно; запальнички для різака розроблені спеціально для цієї мети, і їх застосування знижує ризик серйозних травм.
Забезпечте собі безпечні умови роботи. настійно рекомендується працювати на голій землі або на бетонній плиті, так як іскри від місця різання летять на метри. Сухі матеріали, наприклад, папір, стружка, картон і сухе листя рослин можуть спалахнути, навіть якщо вони знаходяться на відстані 4,5 метрів і більше. Не дозволяйте полум'я торкатися бетону, особливо свіжого, оскільки це призведе до його розширення і інтенсивного розтріскування, в результаті чого в повітря злітають дрібні шматочки бетону.

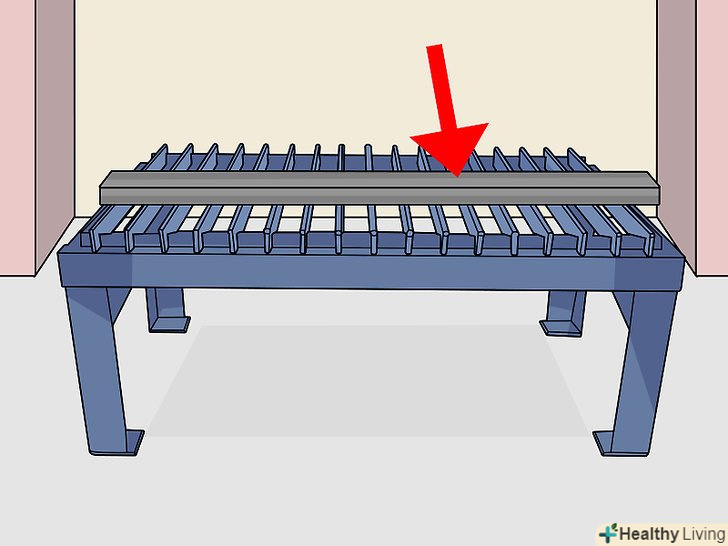

Покладіть сталь, яку ви хочете розрізати, на опору, що знаходиться на зручній для вас робочій висоті. ідеально підійде сталевий стіл, тому що ви можете підготуватися і вирівняти факел, нагріваючи і використовуючи його. Ніколи не використовуйте легкозаймисту поверхню або поверхню, на якій розлиті легкозаймисті матеріали. Крім того, Остерігайтеся матеріалів, що мають оксиднометалеві покриття , наприклад, свинцевих фарб, хроматних грунтів і оцинковки. Їх пари можуть бути отруйними.

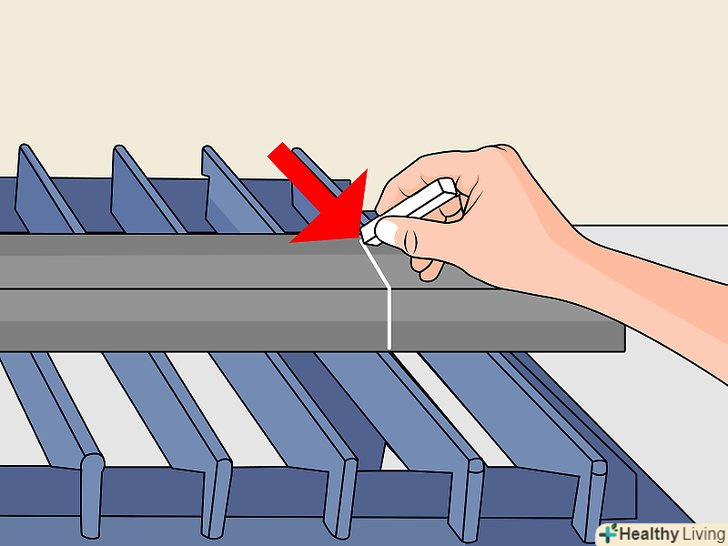

Розмітьте місця розрізів олівцем з мильного каменю, залишивши місце для шліфування, в разі, якщо потрібна точність. якщо у вас немає олівця з мильного каменю, то можна використовувати перманентний маркер, проте його позначки будуть зникати прямо перед полум'ям різака. У тому випадку, якщо вам потрібні точні відрізи, хороші результати може дати спеціальна пила, але це тема для окремої статті.

Метод2З 3:

Підготовка газового різака

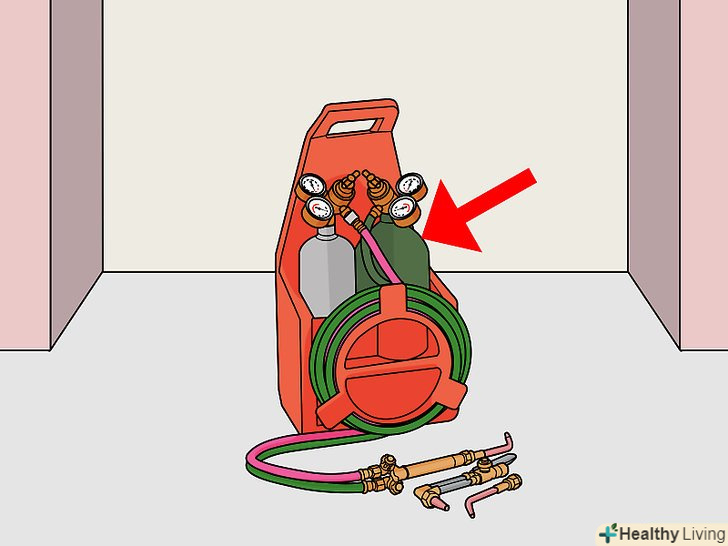

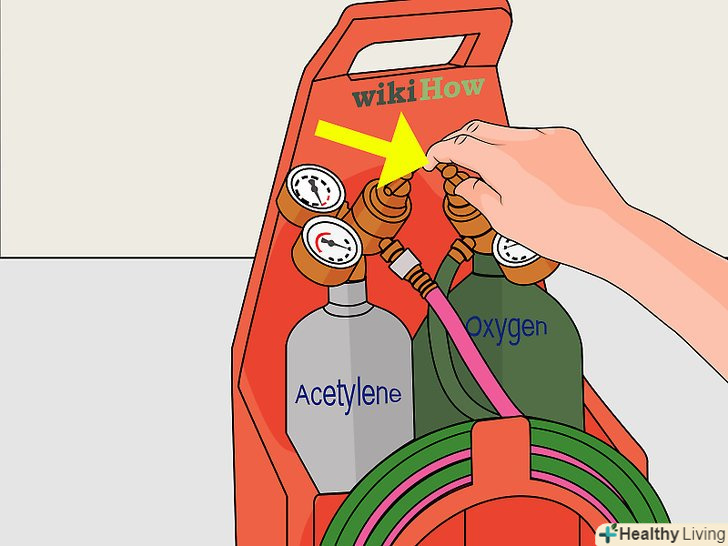

Підключіть трубки до відповідних балонів. балони і шланги для кисню, як правило, зеленого кольору, шланги для ацетилену – червоні, вони попарно розділені так, щоб приєднувати їх до відповідних балонів. На шлангу для ацетилену зворотна різьба , а з'єднувальна арматура входить в бак, щоб запобігти випадковій перестановці цих двох шлангів або трубок. Оскільки Сполучна арматура виготовляється з бронзи, яку легко пошкодити, закручуйте її ключем з правильно підібраним діаметром.
Переконайтеся, що регулювальний клапан для подачі ацетилену закритий, кілька разів покрутивши Т-подібну ручку назад, а потім відкрийте газовий вентиль у верхній частині балона. поверніть його на один поворот кисті. Це необхідно в цілях безпеки. Ніколи не допускайте, щоб тиск ацетилену перевищував 1 атм, при високих тисках ацетилен стає нестабільним і може мимовільно запалитися або вибухнути. Щоб переконатися, що газ відрегульований до правильного тиску, зробіть наступне:

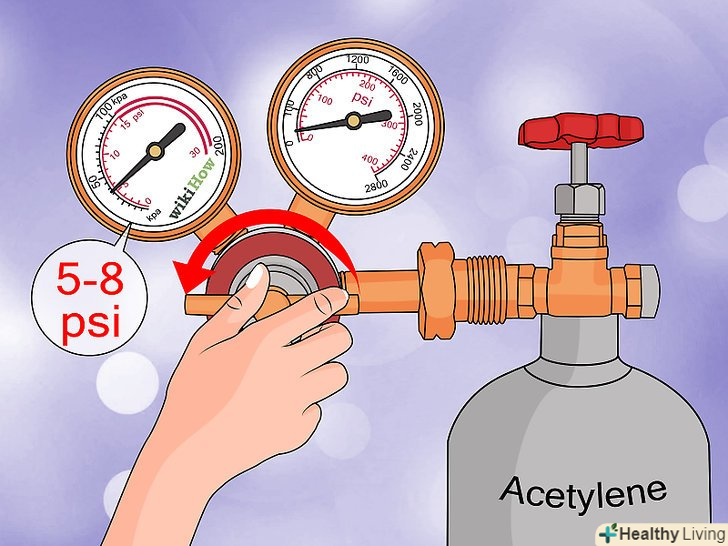

- Після відмикання головного клапана балона з ацетиленом, відкрийте регулюючий клапан, повернувши ручку за годинниковою стрілкою. Це потрібно робити дуже повільно, спостерігаючи за манометром на стороні низького тиску . Відкривайте, поки відображається тиск не буде в межах 0,34-0,54 атм.
- Щоб продути повітря з ацетиленового шланга, відкрийте газовий клапан різака, поки не почуєте, як виходить газ, а потім подивіться на показання манометра на стороні низького тиску. В процесі продувки тиск повинен залишатися стабільним. Переконайтеся, що ви правильно встановили цей регулятор.
- Закрийте ацетиленовий клапан на різаку.
Вимкніть регулятор подачі кисню або скрутіть його вниз, а потім налаштуйте тиск кисню. для того, щоб знизити подачу кисню, закрутіть ручку манометра назад на кілька оборотів. Коли закінчите, починайте виконувати наступні кроки для налаштування тиску кисню:
- Повністю відкрийте головний клапан кисневого балона. Даний клапан-двоседельний, і якщо його не відкрити повністю, то кисень буде виходити навколо кільця ущільнювача штока клапана через високого тиску в циліндрі 150 атм.

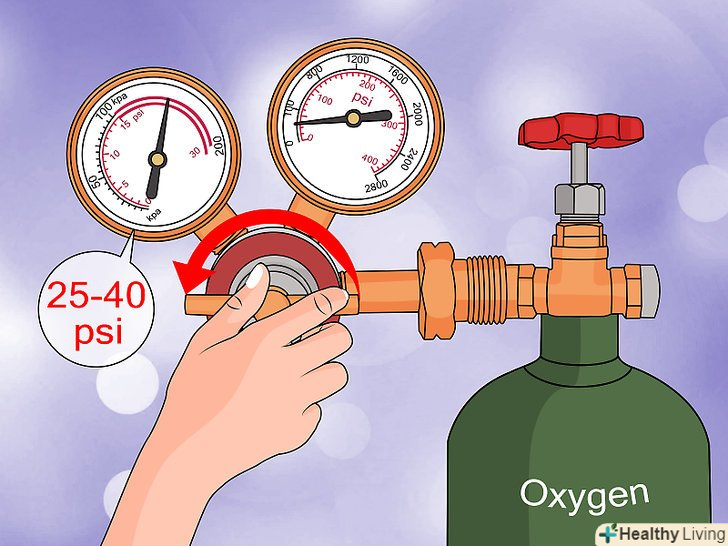

- Повільно відкрийте регулятор подачі кисню, спостерігаючи при цьому за манометром на стороні низького тиску, поки тиск не встановиться на рівні 1,7–2,7 атм.
- Відкрийте кисневий вентиль різака, щоб продути з шланга атмосферу. Зверніть увагу, що у різака є два вентиля з боку кисню. Вентиль у з'єднання зі шлангом, який контролює потік кисню в камеру-змішувач для горіння, або операції підігрівання, а також подавання кисню в кисневу дюзу. Тому поки не ви не відпустите кнопку різання або поки не буде відкритий вентиль, розташований далі, кисень не повинен продуватися з мундштука різака. Для початку відкрийте цей перший вентиль, кілька разів повернувши його, щоб забезпечити достатній потік кисню для обох функцій. Потім трохи відкрийте передній вентиль, поки шланг не очиститься (близько 3-5 секунд для шланга довжиною 7,5 м).
- Закрийте передній вентиль.

Метод3З 3:

Використання газового різака

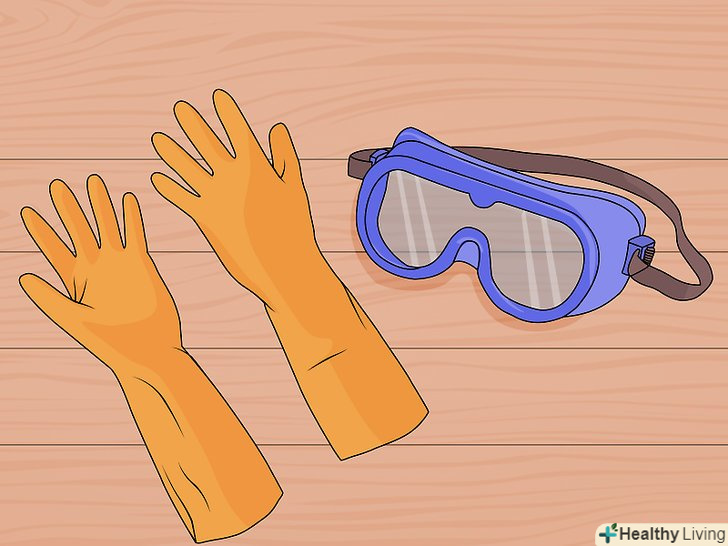

Перед тим як запалювати різак, надіньте захисні рукавички і окуляри. ще раз перевірте робочу зону на предмет наявності легкозаймистих матеріалів, і ви готові працювати.

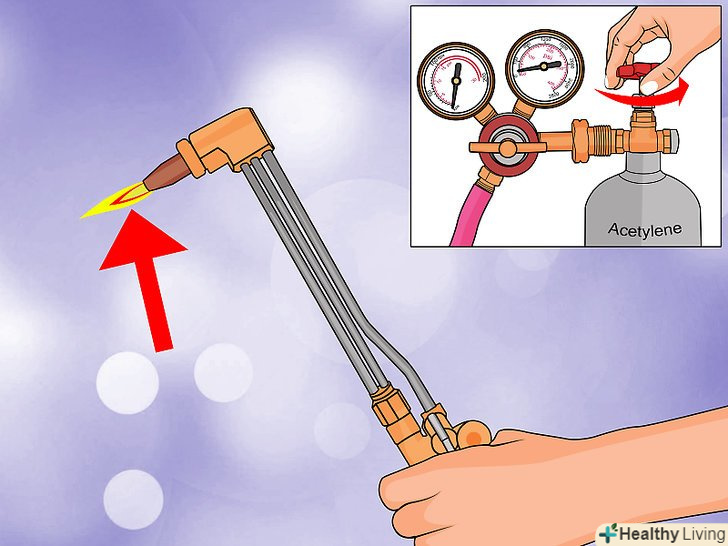

Підпаліть полум'я різака. ще раз відкрийте клапан ацетилену, дозволивши кисню, що знаходиться в камері-змішувачі, вийти протягом декількох секунд, а потім закрутіть вентиль, поки не почуєте, що газ ледве виходить. Розташувавши запальничку для різака перед ним таким чином, щоб мундштук стосувався внутрішньої частини запальнички (або був спрямований в сторону джерела запалювання, в разі використання електрозажігалок для різаків), натисніть на важіль. У мундштука різака має з'явитися маленьке жовте полум'я, коли іскри від запальнички підпалюють ацетилен.

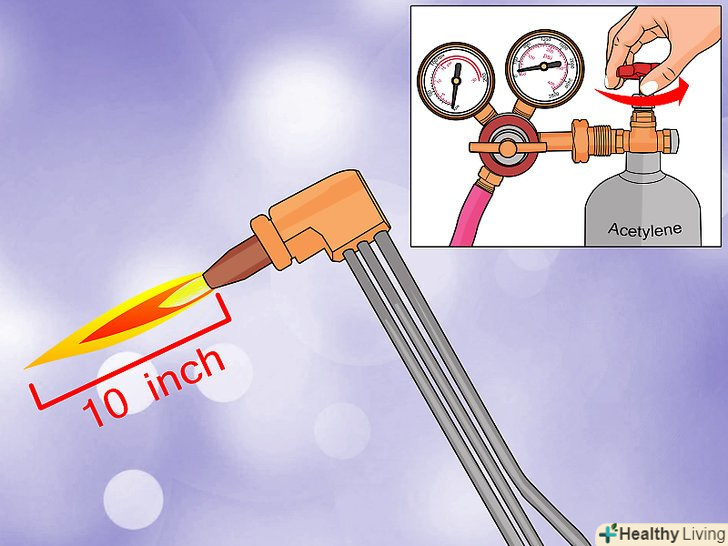

Підкрутіть вентиль подачі ацетилену так, щоб довжина факела полум'я становила близько 25 см. Полум'я повинно починатися у мундштука різака. Якщо подається занадто багато ацетилену, полум'я буде стрибати або відриватися від мундштука.

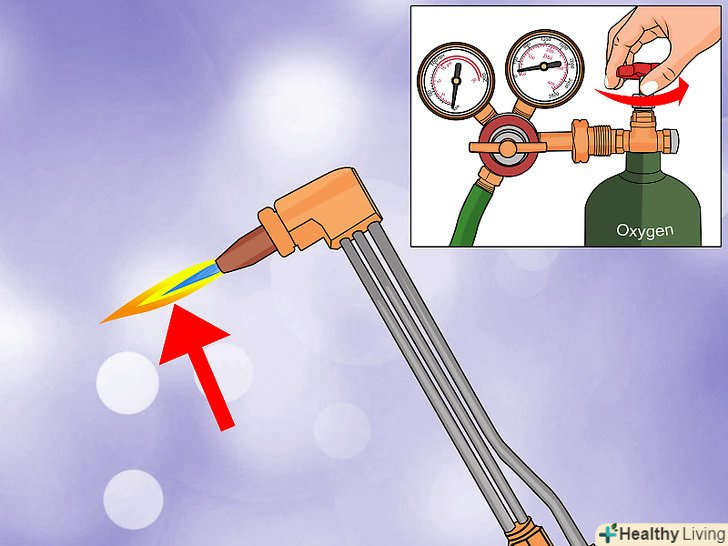

Повільно відкрийте передній кисневий клапан. колір полум'я перетвориться з жовтого в блакитний, оскільки буде подаватися достатньо кисню для повного згоряння ацетилену. Збільшуйте подачу кисню, поки внутрішнє блакитне полум'я не стиснеться в сторону мундштука.

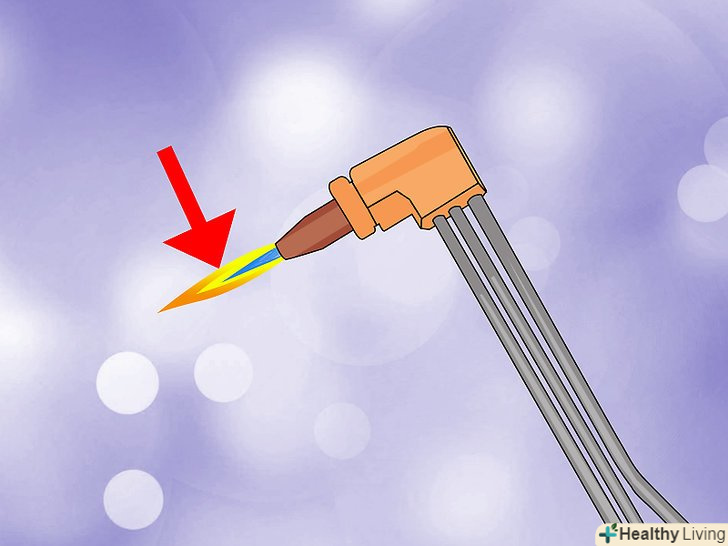

Відкрийте кисневий клапан ще більше, щоб збільшити розмір полум'я, поки довжина внутрішнього полум'я не стане трохи більше товщини сталі, яку ви збираєтеся різати. (для холоднокатаної листової сталі товщиною 9,5 мм підійде полум'я 1,3 мм). Якщо ви чуєте сопіння , або якщо блакитне полум'я здається нестійким і пір'ястим, то ви подаєте до полум'я занадто багато кисню. Знизьте його подачу, поки полум'я не стане стабільним, а внутрішнє полум'я не прийме форму виразного конуса.

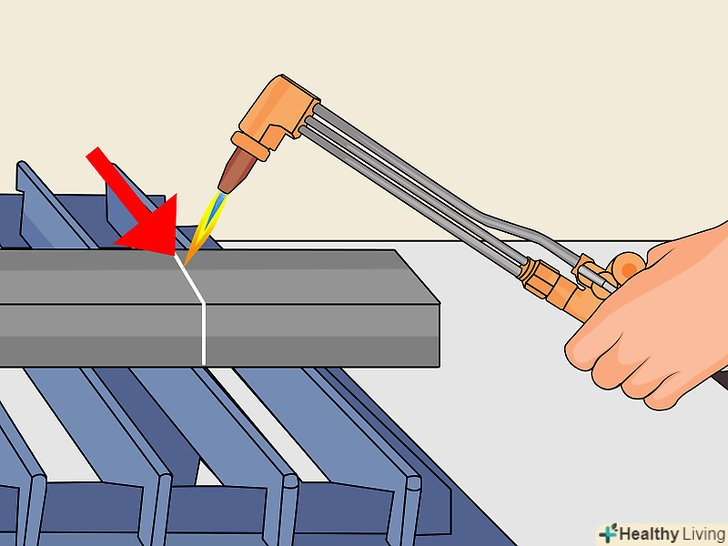

Піднесіть кінчик внутрішнього полум'я до поверхні сталі, яку ви збираєтеся різати. Вам потрібно буде нагріти сталь цим полум'ям, поки на цьому місці не утворюється калюжка світиться розплавленого металу. Для листа товщиною 6,35 мм на це повинно піти близько 45 секунд, однак для більш важкого або охолодженого матеріалу може знадобитися більше часу. Нерухомо потримайте кінчик полум'я на відстані близько 10 мм від поверхні металу, щоб сконцентрувати все тепло на одній ділянці.

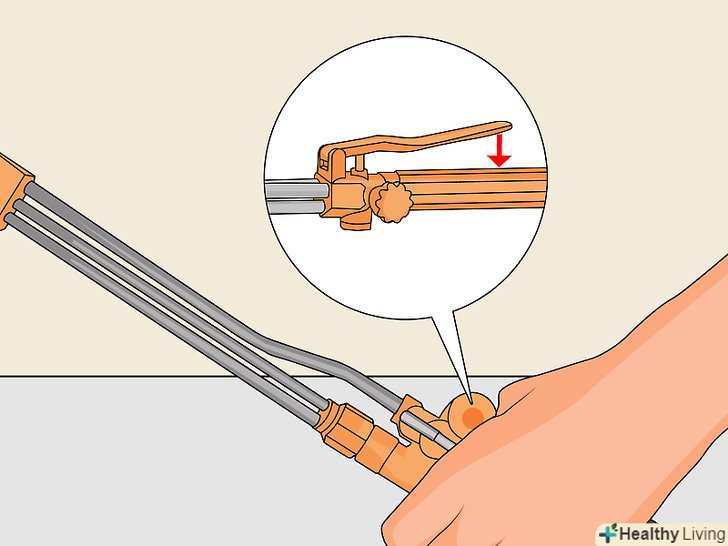

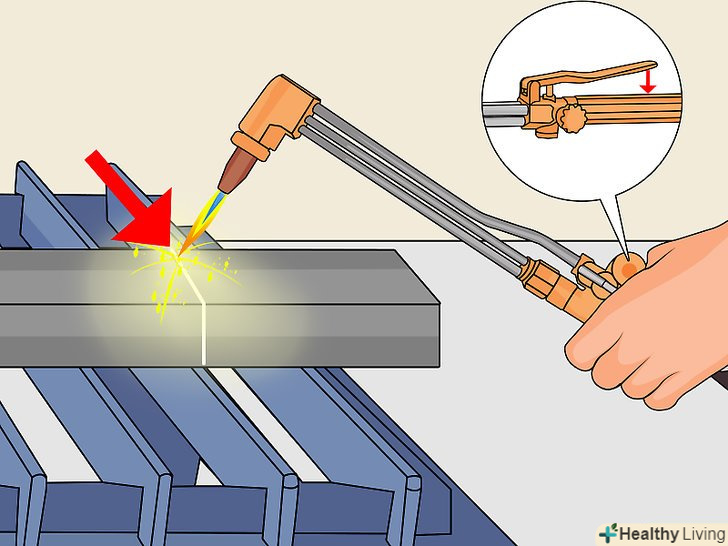

Повільно опустіть вниз ручку клапана різання, щоб вивільнити струмінь кисню, яка підпалює розплавлену сталь. якщо відразу ж починається бурхлива реакція, то це означає, що сталь загорілася, і ви можете поступово підвищувати тиск, поки струмінь проріже метал наскрізь. Якщо реакція не відбувається, то метал недостатньо розігрітий для загоряння, тому вам потрібно пустити більше кисню і дати полум'я розігріти метал.

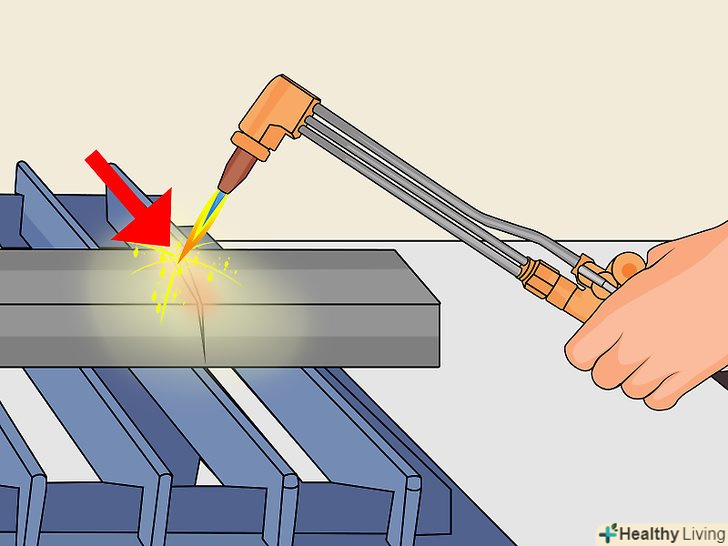

Коли струмінь почне різати метал, повільно пересувайте мундштук різака уздовж лінії відрізу. ви побачите, що майже всі іскри і розплавлений шлак здуваються на дно або до задньої сторони відрізу. Якщо потік цього перегрітого матеріалу сповільнюється або повертається назад, то вам потрібно буде уповільнити швидкість або зупинити різак і дати металу прогрітися ще більше. Краще різати дуже повільно, ніж намагатися відрізати занадто швидко .
Продовжуйте різати, поки ви не розділіть метал або не завершіть відріз. переконайтеся, що шлак і краплі нагрітого металу не потрапили вам під ноги; якщо ви встанете на великому шматку гарячого металу або шлаку, прогорять навіть міцні підошви черевик.

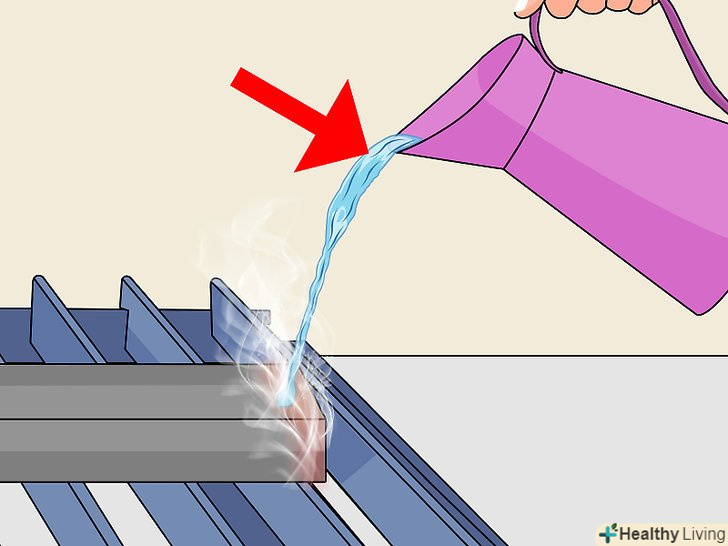

Охолодіть виріб у великій кількості води. або дайте йому охолонути природним чином, якщо ви не поспішаєте. Майте на увазі, що занурення перегрітого шматка сталі в відро з проточною або холодною водою миттєво створить хмару дуже гарячої пари.
- Це відноситься тільки до маловуглецевої сталі, оскільки водяне охолодження негативно вплине на загартовану сталь.

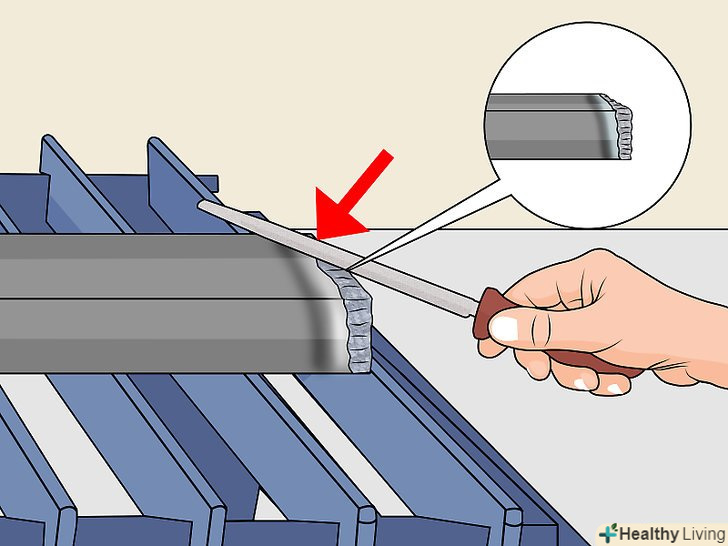

Відколіть шлак з відрізу. ви можете зашліфувати відріз, якщо потрібна велика точність.

Поради

Переконайтеся, що всі з'єднання шлангів, Манометри, клапани та інша арматура щільно пригвинчені. Протікання газу з цієї арматури може викликати моментальний пожежа.
Транспортуйте газовий балони завжди у вертикальному положенні.
Не підпускайте до місць, де проводиться дана гаряча робота, тварин і дітей.
Тримайте мундштук різака чистим.
Встановіть на обох кінцях затримує пристосування від зворотного спалаху; набагато безпечніше мати їх на обох кінцях.

Попередження

Використовуйте газовий різак тільки в добре провітрюваних приміщеннях, далеко від легкозаймистих матеріалів.
Настійно рекомендується використання затримує пристосування від зворотного спалаху.
