Прокладіть коаксіальний кабель між вашою супутниковою тарілкою і ресивером так, як ви хочете. Додайте ще один ресивер без будь-яких витрат на фахівців – зробіть все своїми руками.
Кроки
- Виберіть якісний коаксіальний кабель " RG6 "(вітчизняний аналог" РК 75"або кабель" RG6QS " для довгих прольотів) для з'єднання тарілки і всіх тюнерів.
- Так як деякі сучасні ресивери мають 2 вбудованих тюнера, прокладайте відразу два кабелі.у разі DTV HD використовуйте три кабелі, якщо хочете, щоб у вас була можливість дивитися місцеве ефірне телебачення. При найпростішому підключенні вам вистачить одного кабелю. Далі буде описано докладніше, як це зробити
- Встановіть комутаційну коробку в зручному місці між тарілкою і входом в будинок.можна встановити коробку в будинку, але вона повинна бути настільки близько до введення проводів в будинок, наскільки це можливо. Якщо не вийшло купити комутаційну коробку, в якій можна комутувати відразу всі входи і виходи, встановіть додаткову, щоб заховати всі з'єднання.
- Для з'єднання корпусу комутаційної коробки з заземлюючим проводом в будинку використовуйте мідний дріт в перерізі 5 або більше кВ. мм. Обов'язково заземлите корпус комутаційної коробки. Для приєднання мідного дроту до заземлення можна використовувати затиск «крокодил». Ні в якому разі не від'єднуйте вже приєднані до заземлення дроти, щоб звільнити місце. Вам знадобиться достатньо кабелю, щоб підключити всі комутаційні коробки до заземлення. Прикріпіть заземлюючий провід до стіни за допомогою монтажних скоб, добре затягніть гвинт, що фіксує заземлюючий провід на комутаційній коробці.
- Заведіть всі дроти, які йдуть від тарілки, з одного боку комутаційної коробки.
Якщо хочете підключити інші антени, запускайте кабелі від них з тієї ж сторони, що і дроти від супутникової тарілки,.- Прокладіть між комутаційної коробкою і місцем розводки по будинку таку ж кількість проводів, яке заходить в коробку.місце розводки по будинку можна влаштувати в коморі, біля розводки телефонних проводів або біля електрощитка. Промаркіруйте дроти» тарілка«,» антена " або будь-яким іншим зрозумілим вам способом. Переконайтеся, що всі дроти промарковані від даху і до комутаційної коробки з обох кінців.
- Прокладіть дроти від кожного тюнера до місця розводки по будинку.Промаркіруйте всі дроти, якщо два дроти йдуть до одного тюнера, наприклад, як у випадку з HD DVR, промаркіруйте їх, наприклад," LR1 "і" LR2 " або іншим зрозумілим способом.
-

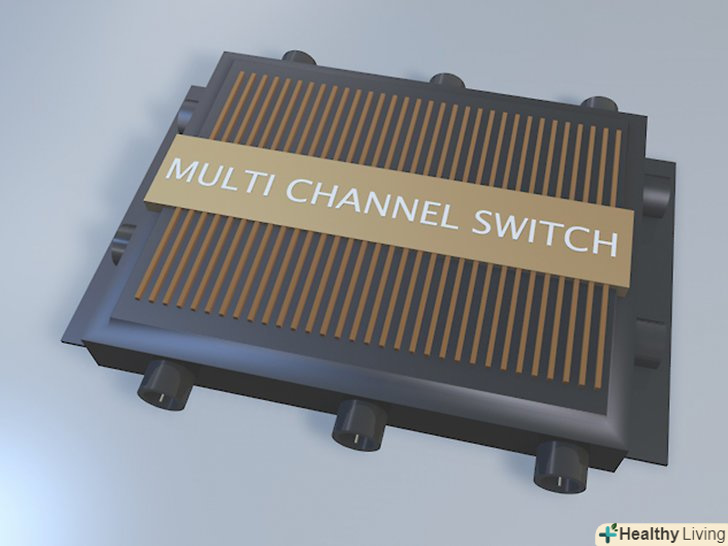

Придбайте мультисвіч, який буде задовольняти вас за кількістю входів і виходів.кількість входів має бути на один більше, ніж кількість проводів, що йдуть від тарілки. Наприклад, для тарілки з двома конвертерами хорошим вибором буде мультисвіч з трьома входами. Додатковий вхід потрібен, щоб підключити додаткову антену, наприклад, для місцевого ефірного телебачення. Кількість вихідних гнізд на свічі має дорівнювати кількості ресиверів, з урахуванням того, що деякі ресивери мають кілька вбудованих тюнерів. Система, що складається з двох різних моноресиверов і HD DTV ресивера, вимагає мультисвіча з чотирма виходами. Якщо ви захочете підключити ще щось-вам буде потрібно ще один вихід, так що розумно буде купити мультисвіч з парою додаткових гнізд "на виріст". Прохідний мультисвіч може бути встановлений після інших свічок, але необхідно переконатися, що він для цього призначений.
- Чим більше входів і виходів на мультисвічі, тим дорожче він коштує.деякі компанії при установці їх обладнання пропонують поставити безкоштовно мультисвіч з такою кількістю каналів, яке буде потрібно, без додаткової плати. Скористатися цією пропозицією-хороша ідея, але можна зробити все самому, якщо ви не обмежені в засобах.
- Закріпіть мультисвіч на його робочому місці і приєднайте кабелі від тарілки до відповідного вхідного роз'єму на свічі.приєднайте кабелі від ресиверів до вихідних роз'ємів. Тимчасово зафіксуйте дроти, затягнувши коннектори пальцями.
-

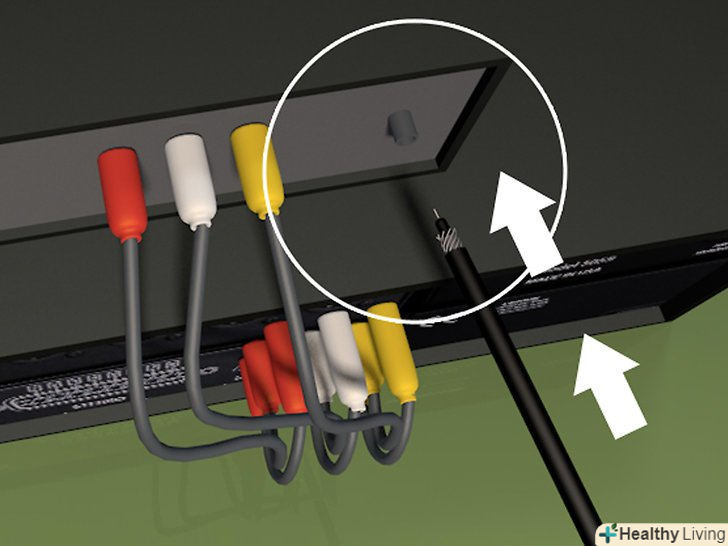

Підключіть кабелі від супутникової антени до кожного тюнера в ваших ресиверах.кабель від тарілки підключіть до будь-якого роз'єму, призначеного для супутникових тарілок. Якщо у вас один кабель, що йде від тарілки, підключіть його до роз'єму 1. Якщо ви також хочете підключити антену ефірного телебачення, замість прямого підключення в тюнер, Підключіть через вхід» діплексор " на вашому тюнері. Входи і виходи на дисплеї повинні бути промарковані. Підключіть вихідний роз'єм" супутник "діплексора до тюнера, а УВЧ/УКХ роз'єм – до входу" антена", до ресивера цифрового телебачення або до FM стерео ресивера.
-
Перевірте якість зображення на всіх телевізорах.Попереключайте канали, переконайтеся, що всі тюнери добре працюють. Увійшовши в меню Налаштування, по черзі перевірте силу сигналу від кожного супутника на кожному ресивері. Перевірте всі пристрої та підключення.
-

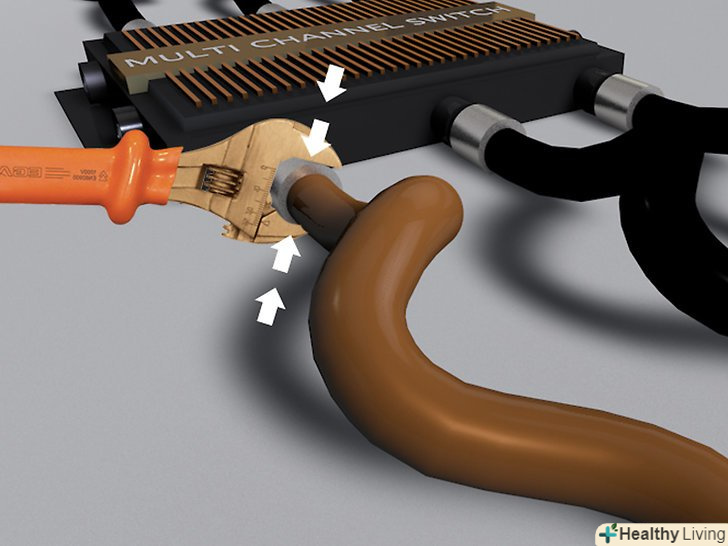

Надійно затягніть гайковим ключем всі коннектори на кожному кабелі, почніть від телевізора і поетапно рухайтеся до антени.не затягуйте занадто сильно.
Поради
- Купуйте" F " коннектори, які підходять до Вашого кабелю. Наприклад," F " коннектори для кабелів RG6 і RG6QS виглядають майже однаково, але якщо їх переплутати, приєднати їх кабелю буде або дуже складно, або неможливо.
- Кабелі RG6 і RG6QS бувають здвоєні (іноді називають сіамським RG6). Такий кабель дозволяє, витративши ту ж кількість праці, як і на укладання одного кабелю, забезпечити два повноправних шляху для сигналу.
- Стриппер для проводів, який дозволяє відразу обрізати провід під коннектор" F " типу дуже полегшує роботу.
- Використовуйте високоякісні" F " коннектори. Старі накручуються коннектори підходять для використання в приміщенні, але для вулиці краще використовувати обтискні коннектори з вологостійким гумовим ущільненням. На жаль, інструмент для обтиску кабелю, як і ці коннектори – це більш дорогий варіант.
- Діплексор може бути встановлений в будь-якій частині кабелю, який підключений безпосередньо до мультисвічу, де необхідно "витягти" сигнал ефірного телебачення.
Попередження
- Не використовуйте кабель RG59. В силу своїх властивостей, він буде обрізати частину частот, які необхідні для сучасного супутникового телебачення. Використовуйте RG6 тільки на прольотах до 30 метрів. Для більш довгих прольотів використовуйте кабель RG6QS.
- Ніколи не використовуйте спліттер для кабелів супутникового телебачення. Мультисвічі-це аналоги сплітерів в кабельному телебаченні, але вони не взаємозамінні.
- Розташовуйте свіч поруч з джерелом живлення на 220в, так як йому необхідно зовнішнє живлення.
- Ця стаття описує методику підключення вашої тарілки в загальних рисах. Багато кроків навіть збігаються з процедурою підключення тюнера для кабельного телебачення. Але у деяких супутникових компаній є своя специфіка підключення.
- Встановлюйте не більше одного діплексора на одному кабелі після мультисвіча. Більша кількість діплексорів призведе до занадто великого падіння рівня сигналу.
