Як розрядити конденсатор

Конденсатори широко застосовуються в побутових електричних приладах і в електронному обладнанні. При підключенні до джерела енергії вони запасають електричний заряд, після чого їх можна використовувати для живлення різних приладів і пристроїв або просто в якості джерела заряду. Перш ніж розбирати або ремонтувати побутовий прилад або електронний пристрій, необхідно розрядити його конденсатор. Часто це можна безпечно зробити за допомогою звичайної ізолюючої Викрутки. Однак в разі більших конденсаторів, які зазвичай використовуються не в електронних пристроях, а в побутовій техніці, краще зібрати спеціальне розрядний пристрій і скористатися ним. Спочатку перевірте, чи заряджений конденсатор, і при необхідності виберіть відповідний спосіб розрядити його.

Увага: Інформація в даній статті носить виключно ознайомчий характер.

Метод1З 3:
Перевірте, чи заряджений конденсатор

  1. Відключіть конденсатор від джерела енергії. якщо конденсатор ще підключений до ланцюга, від'єднайте його від усіх джерел живлення. Зазвичай для цього достатньо вимкнути побутовий прилад з розетки або від'єднати контакти акумулятора в автомобілі. [1]
    • Якщо ви маєте справу з автомобілем, знайдіть акумулятор в капоті і за допомогою звичайного або торцевого гайкового ключа послабте гайку, яка утримує кабель на негативній (-) клемі. Після цього зніміть кабель з клеми, щоб від'єднати акумулятор.
    • Будинку досить зазвичай вийняти вилку приладу з розетки, однак якщо ви не можете зробити це, знайдіть розподільний щит і вимкніть ті запобіжники або автоматичні вимикачі, які контролюють подачу електроенергії в потрібне вам приміщення.

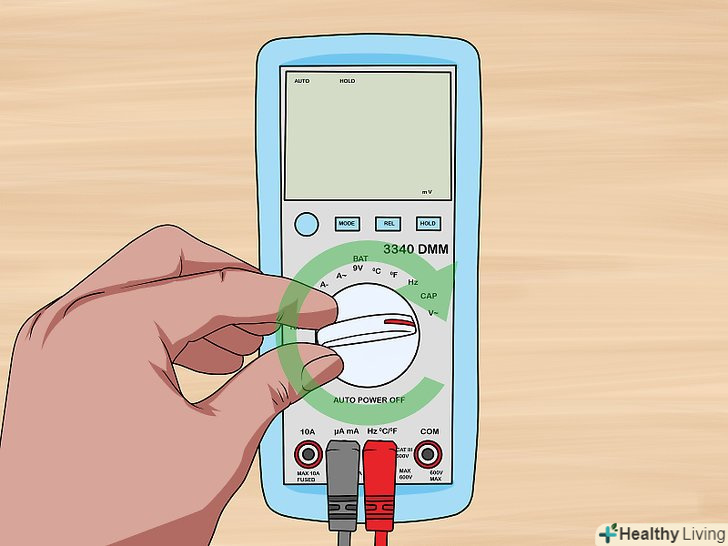

  2. Виберіть на мультиметрі максимальний діапазон напруги DC (постійного струму). Максимальна напруга залежить від марки мультиметра. Поверніть ручку в центрі мультиметра так, щоб вона вказувала на максимально можливе значення напруги. [2]
    • Максимальне значення напруги слід вибрати для того, щоб отримати правильні показання незалежно від величини заряду на конденсаторі.

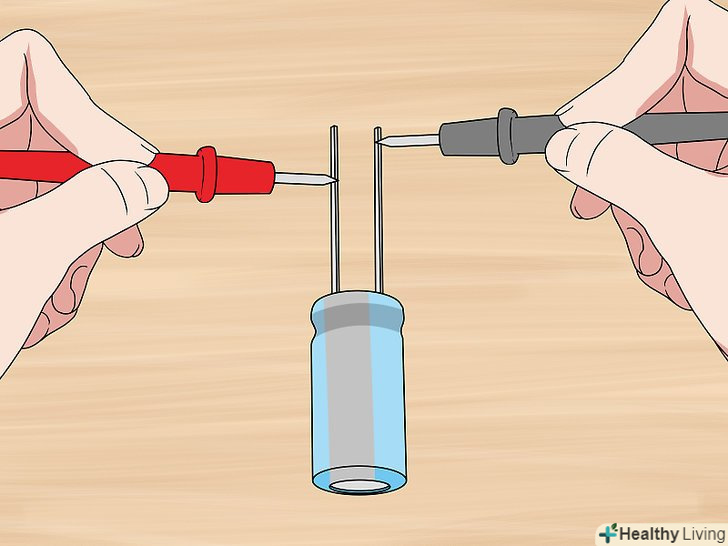

  3. Підключіть Щупи мультиметра до клем конденсатора. з кришки конденсатора має виступати два стрижня. Просто доторкніться червоним зондом мультиметра до однієї, а чорним - до другої клеми конденсатора. Притискайте щупи до клем до тих пір, поки на дисплеї мультиметра не з'являться показання. [3]
    • Можливо, вам доведеться відкрити пристрій або витягти з нього деякі деталі, щоб дістатися до конденсатора. Якщо ви не можете знайти конденсатор або дістатися до нього, загляньте в Керівництво по експлуатації.
    • Не торкайтеся обома щупами мультиметра до однієї клеми, так як в цьому випадку ви отримаєте неправильні показання.
    • Не має значення, який щуп притискати до якої клеми, так як в будь-якому випадку значення струму буде однаковим.

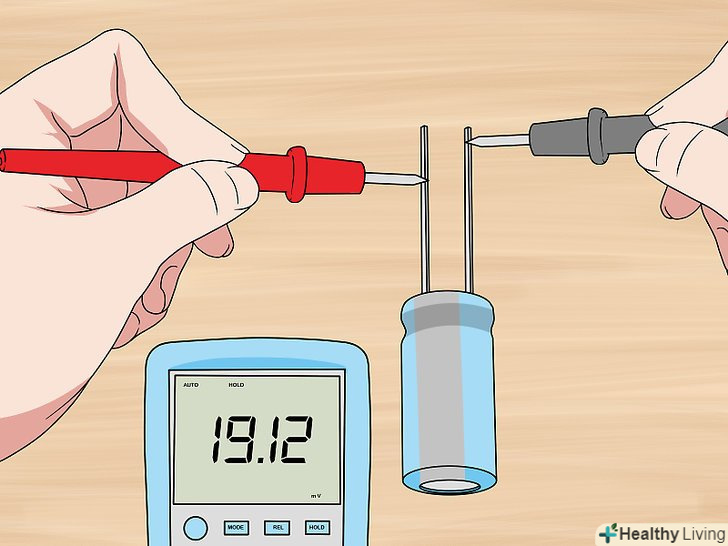

  4. Звертайте увагу на показання, які перевищують 10 вольт. залежно від того, з чим ви маєте справу, мультиметр може показати напругу від декількох до сотень вольт. Взагалі кажучи, напруга вище 10 вольт вважається досить небезпечним, так як воно може викликати удар струмом. [4]
    • Якщо мультиметр показує менше 10 вольт, немає необхідності розряджати конденсатор.
    • Якщо показання мультиметра лежать в інтервалі 10-99 вольт, розрядите конденсатор викруткою.
    • Якщо на конденсаторі напруга вище 100 вольт, безпечніше використовувати не викрутку, а розрядний пристрій.

Метод2З 3:
Розрядіть конденсатор викруткою

  1. Тримайте руки в стороні від клем. заряджений конденсатор дуже небезпечний, і до його клем ні в якому разі не слід торкатися. Беріть конденсатор виключно за бічні сторони. [5]
    • Якщо доторкнутися до двох клем або випадково замкнути їх інструментом, можна отримати хворобливий удар струмом або опік.

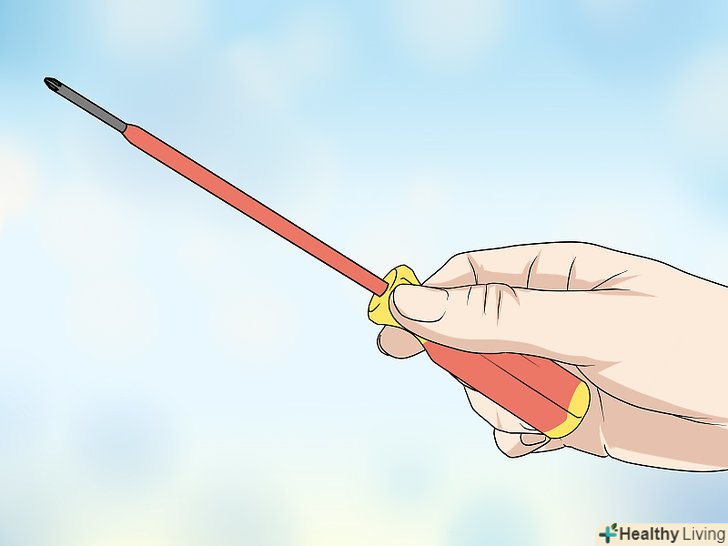

  2. Виберіть ізолюючу викрутку. зазвичай такі Викрутки мають гумову або пластикову ручку, яка створює ізолюючий бар'єр між вашими руками і металевою частиною Викрутки. Якщо у вас немає ізолюючої Викрутки, придбайте викрутку, на упаковці якої ясно зазначено, що вона не проводить струм. На багатьох викрутках навіть вказується, на які напруги вони розраховані. [6]
    • Якщо ви не впевнені, ізолююча чи у вас викрутка, краще придбати нову викрутку.
    • Ізолюючу викрутку можна придбати в магазині господарських товарів або товарів для автомобіля.
    • Можна використовувати як плоску, так і хрестову викрутку.

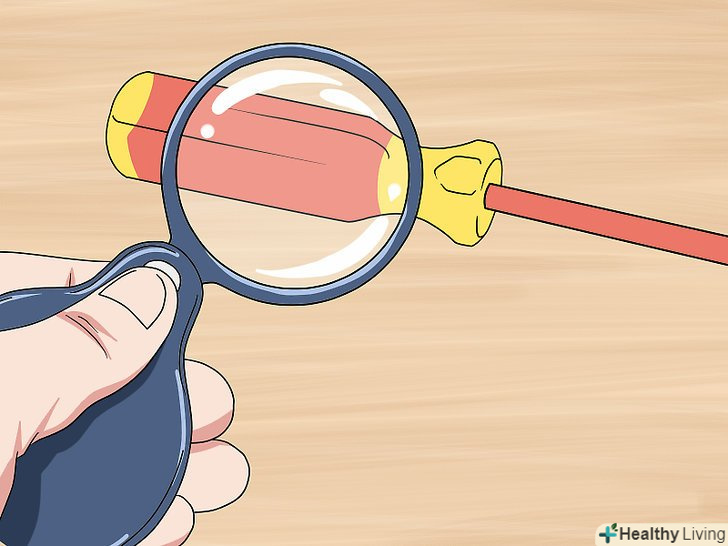

  3. Перевірте, чи немає на ручці Викрутки ознак будь-яких пошкоджень. Не використовуйте викрутку з гумовою або пластиковою ручкою, якщо вона розбита, розколота або має тріщини. Через подібні пошкодження струм може досягти ваших рук, коли ви будете розряджати конденсатор. [7]
    • Якщо ручка вашої Викрутки пошкоджена, придбайте нову ізолюючу викрутку.
    • Необов'язково викидати викрутку з пошкодженою ручкою, просто не використовуйте її для того, щоб розрядити конденсатор, а також для інших робіт з електричними деталями і пристроями.

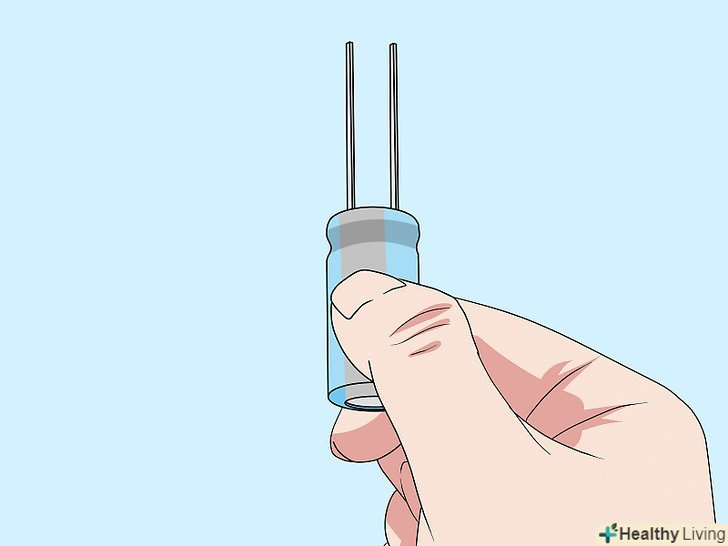

  4. Візьміть конденсатор однією рукою біля основи. при розрядці конденсатора необхідно міцно утримувати його, тому візьміть його за циліндричні сторони поблизу підстави своєї неосновної рукою. Зігніть пальці буквою " C " і охопіть ними конденсатор. Тримайте пальці подалі від верхньої частини конденсатора, де розташовані клеми. [8]
    • Тримайте конденсатор так, як Вам зручно. Немає необхідності стискати його занадто сильно.
    • Утримуйте конденсатор біля основи, щоб на пальці не потрапили іскри, які можуть виникнути при його розрядці.

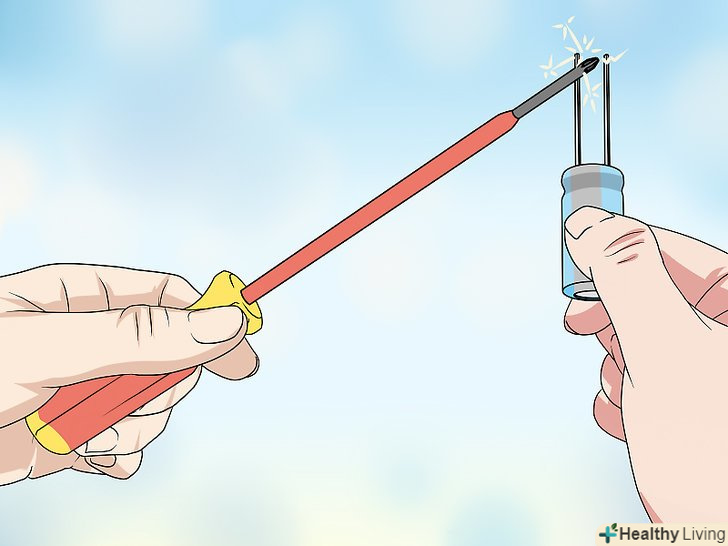

  5. Покладіть викрутку на обидві клеми. Візьміть конденсатор вертикально, так щоб клеми були спрямовані до стелі, а другою рукою піднесіть викрутку і притисніть її одночасно до обох клем. [9]
    • При цьому ви почуєте звук електричного розряду і побачите іскру.
    • Простежте, щоб викрутка стосувалася обох клем, інакше конденсатор не розрядиться.

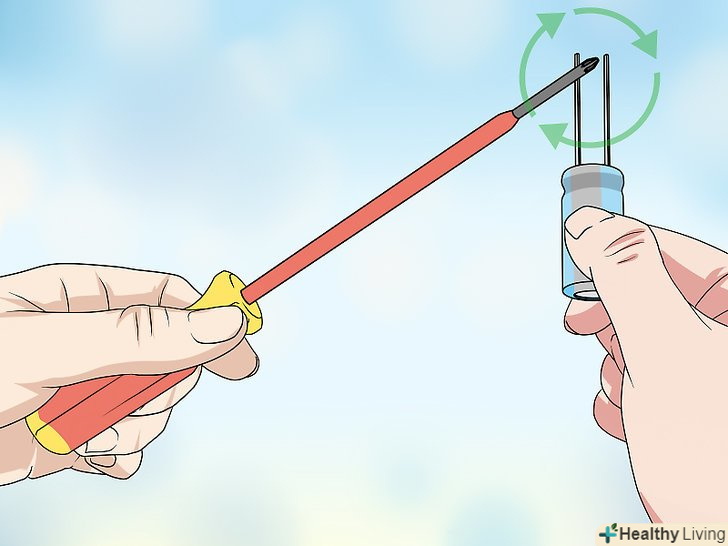

  6. Доторкніться до конденсатора ще раз, щоб перевірити, що він розряджений. перш ніж вільно поводитися з конденсатором, приберіть викрутку, а потім знову доторкніться нею до обох клем і перевірте, чи немає іскри. При цьому не виникне ніякого розряду, якщо ви повністю розрядили конденсатор. [10]
    • Даний Крок являє собою запобіжний захід.

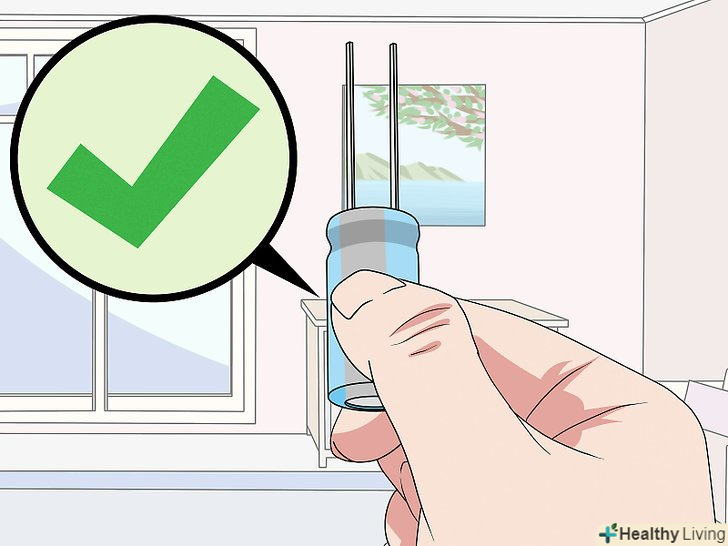

    • Після того як ви переконаєтеся, що конденсатор розряджений, з ним можна безпечно працювати далі.
    • При бажанні можна перевірити також, розряджений чи конденсатор, за допомогою мультиметра.

Метод3З 3:
Зробіть і використовуйте розрядний пристрій

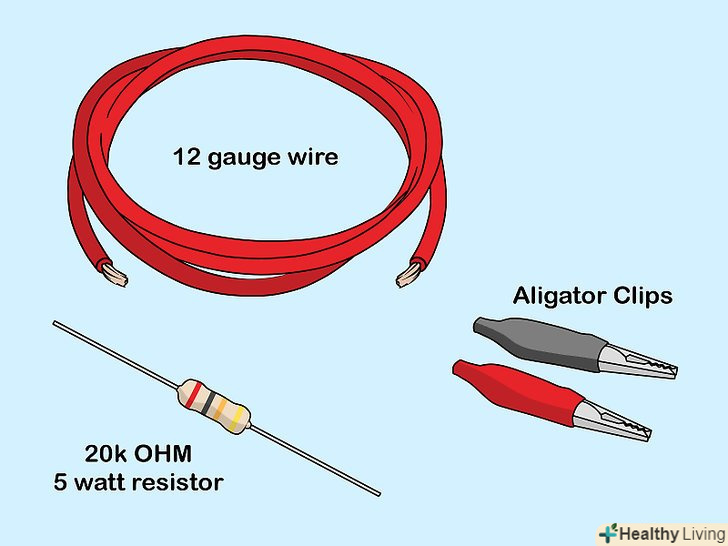

  1. Придбайте мідний дріт діаметром 2 міліметри, резистор з номінальним опором 20 кОм і розсіюється напругою 5 Вт і 2 затиску «крокодил». розрядний пристрій являє собою всього лише резистор і трохи дроту для того, щоб під'єднати його до конденсатора. Все це можна придбати в магазині господарських або електричних товарів. [11]
    • За допомогою затискачів ви зможете легко під'єднати дріт до клем конденсатора.
    • Знадобиться також ізоляційна стрічка або плівка і паяльник.

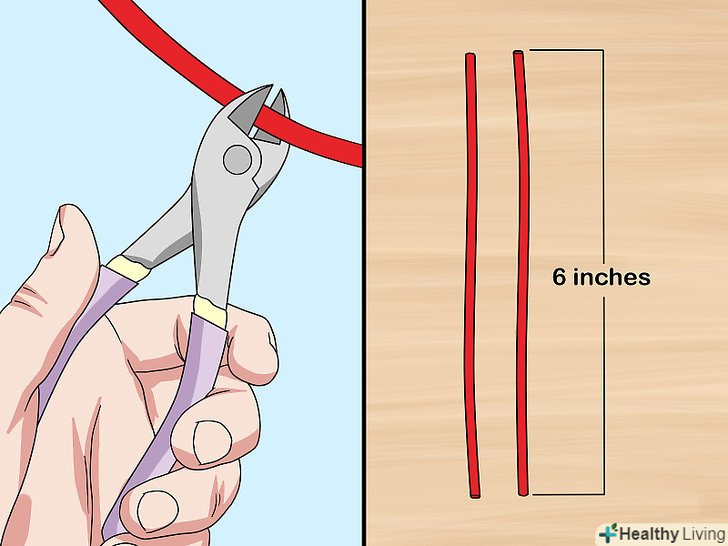

  2. Відріжте від дроту два шматки довжиною близько 15 сантиметрів. точна довжина не важлива, аби ви змогли під'єднати резистор до конденсатора. У більшості випадків повинно вистачити 15 сантиметрів, хоча іноді може знадобитися більше. [12]
    • Шматки дроту повинні бути досить довгими, щоб ними можна було з'єднати клеми резистора і конденсатора.
    • Відріжте дріт з невеликим запасом, щоб полегшити собі роботу.

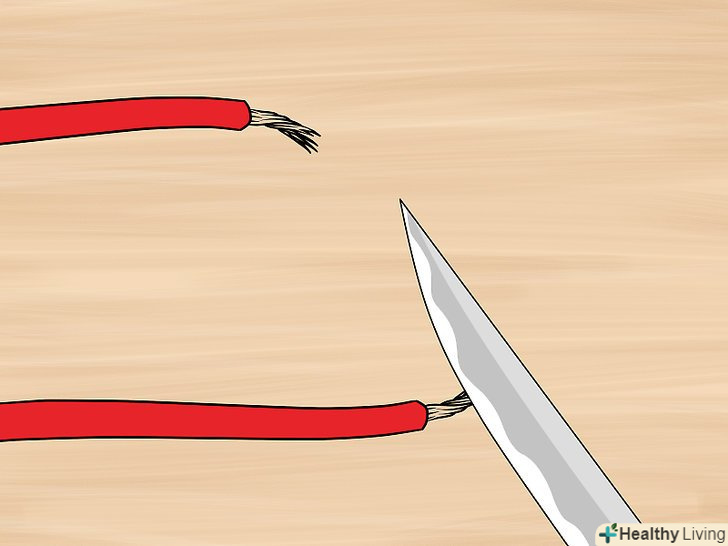

  3. Зніміть ізоляційне покриття з обох кінців кожного шматка дроту приблизно на 0,5 сантиметра. Візьміть щипці для зачистки проводів і очистіть дріт від ізоляційного покриття так, щоб не пошкодити її середину. Якщо у вас немає таких щипців, надріжте покриття ножем або лезом, а потім витягніть дріт пальцями. [13]
    • На обох кінцях дроту повинен залишитися чистий метал.
    • Видаліть достатньо ізоляційного покриття, щоб можна було припаяти очищені кінці до клем і затискачів.

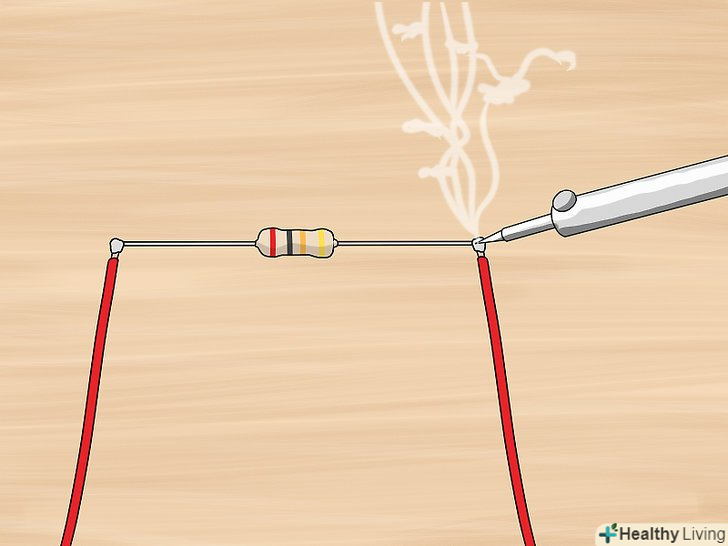

  4. ПрипаяйтеПо одному кінця кожного шматка дроту до висновку резистора. з обох кінців резистора стирчить по одному проводу. Оберніть кінець одного шматка дроту навколо першої клеми резистора і припаяйте його. Потім оберніть один кінець другого шматка дроту навколо другої клеми резистора і також припаяйте. [14]
    • В результаті у вас вийде резистор з довгими проводами на кожному кінці.
    • Поки що залиште другі кінці проводів вільними.

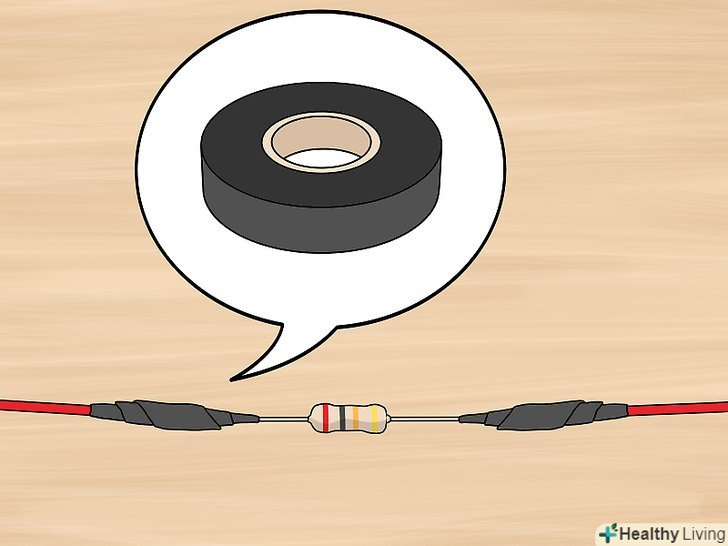

  5. Обмотайте місця пайки ізоляційною стрічкою або термоусадочною плівкою. просто обмотайте паяні з'єднання стрічкою. Таким чином ви щільніше зафіксуєте їх і ізолюєте від зовнішніх контактів. Якщо ви збираєтеся використовувати даний пристрій повторно, надіньте на кінець дроту пластикову ізоляційну трубку і насуньте її на місце пайки. [15]
    • Якщо ви використовуєте термоусадочну плівку, можна потримати її над полум'ям запальнички або сірники, щоб вона щільно пристала до місця.
    • Не тримайте над полум'ям ізоляційну стрічку.

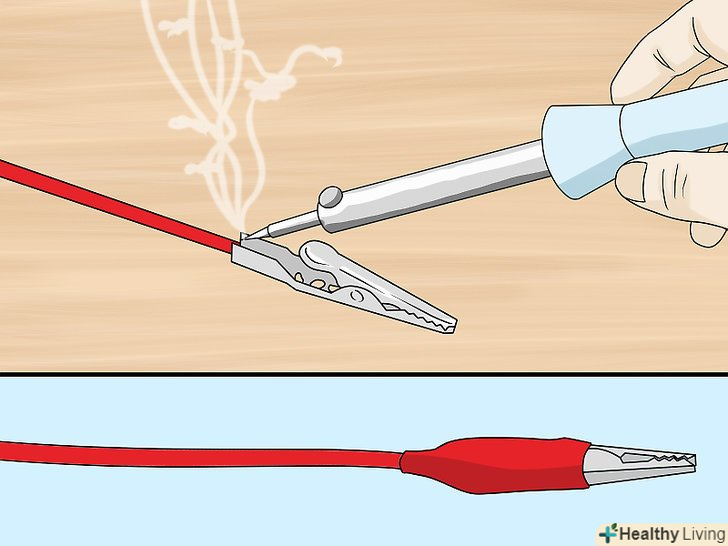

  6. Припаяйте до вільного кінця кожного дроту затискачі. Візьміть кінець дроту і припаяйте до нього затиск «крокодил», а потім оберніть місце пайки термоусадочною плівкою або ізоляційною стрічкою. Виконайте те ж саме з вільним кінцем другого дроту. [16]
    • Якщо ви використовуєте ізоляційну трубку, не забудьте надіти її на дріт, перш ніж приступати до пайки, інакше ви не зможете потім насунути її на широкий затиск.

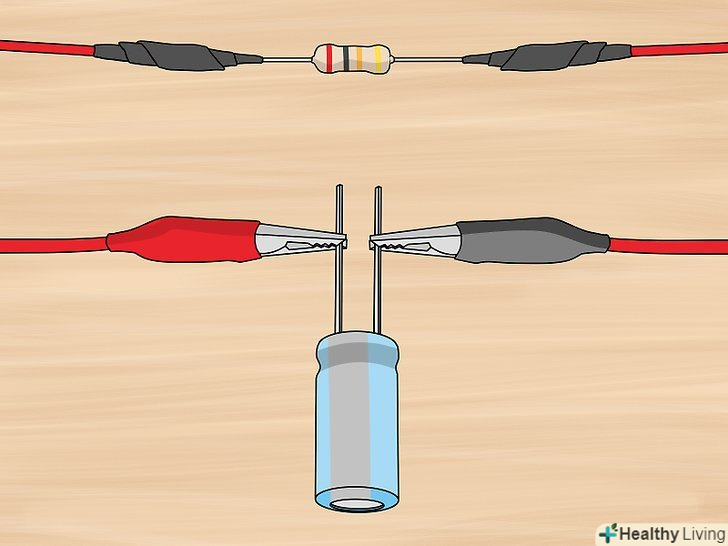

  7. Підключіть по одному затиску до кожної клеми конденсатора, щоб розрядити його. прикріпіть затискачі до різних клем конденсатора. В результаті конденсатор швидко розрядиться, хоча при цьому ви не почуєте клацання і не побачите іскри, як у випадку з викруткою. [17]
    • Простежте, щоб кожен затиск мав хороший контакт з металом клеми.
    • Будьте обережні і не торкайтеся до клем конденсатора, коли підключаєте до них затискачі.

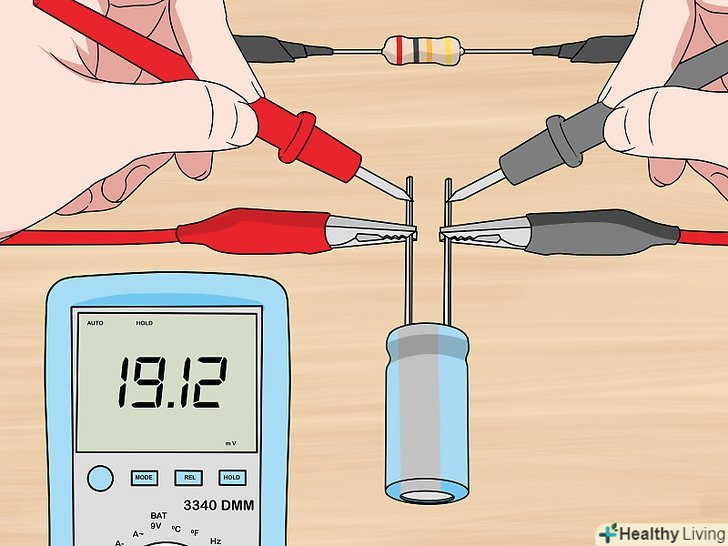

  8. За допомогою мультиметра переконайтеся в тому, що конденсатор розрядився. ще раз виставте на мультиметрі максимальне значення напруги і доторкніться щупами до клем конденсатора. Якщо мультиметр покаже ненульову напругу, перевірте контакти на розрядному пристрої і спробуйте розрядити конденсатор ще раз. При цьому можна не від'єднувати мультиметр від конденсатора, щоб спостерігати процес розрядки в реальному часі. [18]
    • Якщо напруга не падає, щось не так з контактами на розрядному пристрої. Перевірте, чи не розірвані вони в слабких місцях.
    • Після того як ви переконаєтеся, що всі контакти в порядку, знову спробуйте розрядити конденсатор — на цей раз повинно вийти.

Поради

  • Після того як ви розрядите конденсатор, не знімайте з нього резистор або з'єднайте його клеми фольгою, щоб він залишався розрядженим.
  • Не тримайте резистор в руках, використовуйте для цього щуп або провід.
  • З часом конденсатори розряджаються самі, і, швидше за все, конденсатор розрядиться за кілька днів, якщо він не підключений до зовнішніх джерел енергії або внутрішньої батареї — однак краще вважати, що конденсатор заряджений, поки ви не переконаєтеся в зворотному.

Попередження

  • Великі конденсатори надзвичайно небезпечні, і поруч з одним конденсатором можуть перебувати інші. Для роботи з такими конденсаторами нерідко потрібні професійні навички.
  • Завжди будьте обережні при роботі з електричними пристроями.

Що вам знадобиться

Перевірте, чи заряджений конденсатор

  • Мультиметр

Розрядіть конденсатор викруткою

  • ізолююча викрутка

Зробіть і використовуйте розрядний пристрій

  • Моток дроту
  • 2 затиску " крокодил»
  • Паяльник
  • Резистор 20 кОм 5 Вт
