Як перевірити конденсатор

Конденсатори являють собою пристрої для накопичення електричного заряду, широко використовувані в електричних ланцюгах, наприклад, в вентиляторних двигунах повітряних нагрівачів, кондиціонерів і компресорів. Існує два основних види конденсаторів: електролітичні, в яких використовується вакуумна трубка і транзисторні Джерела живлення, і неелектролітичні, що застосовуються для згладжування постійного струму. Поломка електролітичних конденсаторів може бути викликана занадто високим струмом, або витоком електроліту, в результаті чого пристрій не зможе утримувати заряд. Неелектролітичні конденсатори найчастіше приходять в непридатність через витік накопиченого заряду^{[1]
X
Джерело інформації} . Існує кілька способів перевірити справність конденсатора і правильність його роботи.

Метод1З 5:

Використання цифрового мультиметра з опцією вимірювання ємності

Вимкніть конденсатор від ланцюга, до якої він був приєднаний.

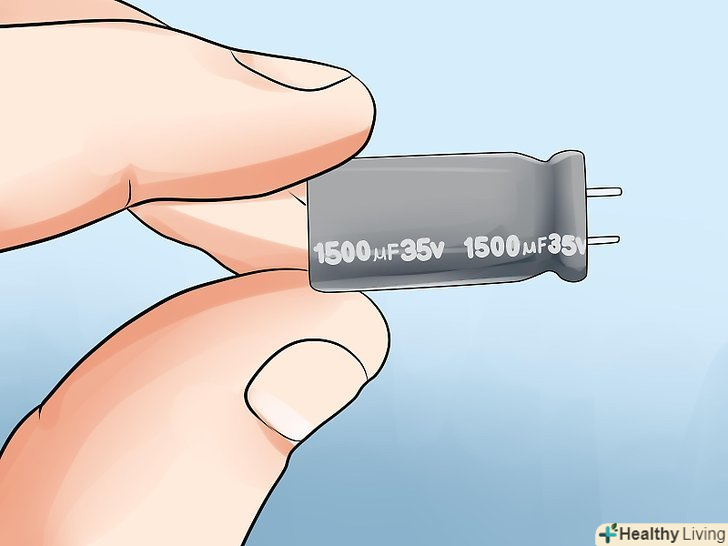

Зніміть показання ємності з зовнішніх виходів конденсатора. ємність вимірюється в фарадах і позначена на мультиметрі великою літерою "F". Перед цією букою може стояти також грецька буква мю (µ), схожа на рядкову латинську "u" з гачком попереду. Оскільки фарад є великою величиною, часто для вимірювання ємності використовують мікрофаради; один мікрофарад дорівнює мільйонній частці фарада.

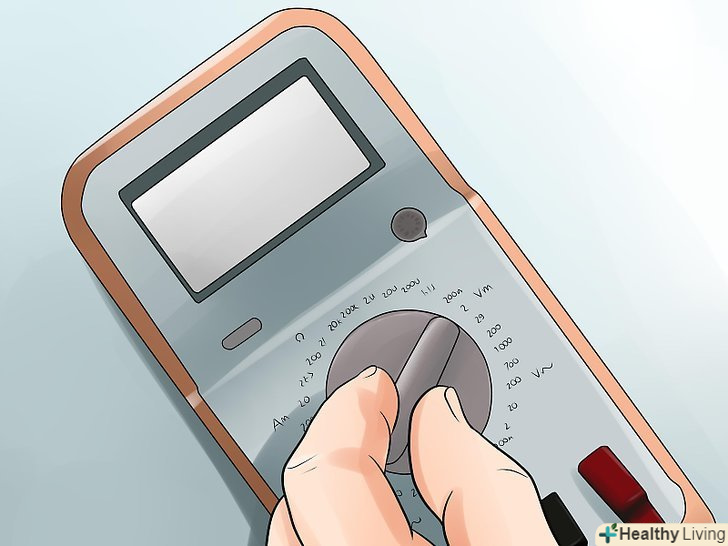

Встановіть перемикач мультиметра в положення для вимірювання ємності.

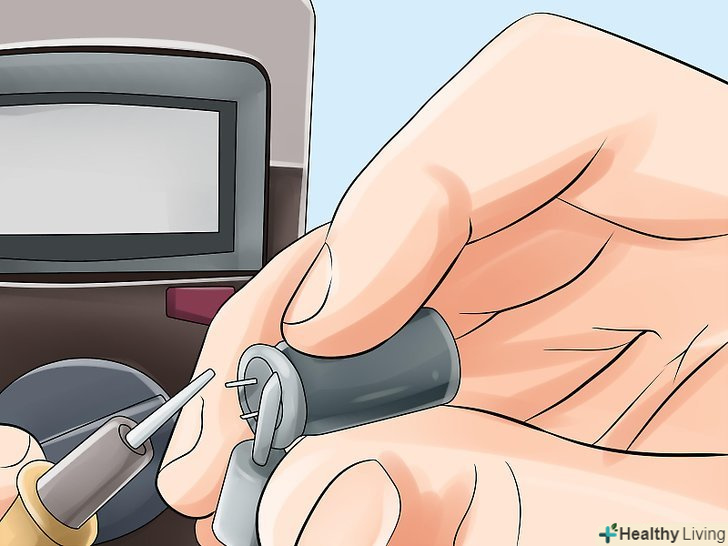

Підключіть клеми мультиметра до висновків конденсатора. при цьому з'єднайте позитивну (червону) клему з анодним контактом конденсатора, а негативну (чорну) - з його катодним висновком. У більшості конденсаторів, особливо електролітичних, анодний контакт довше катодного.
Перевірте показання мультиметра. якщо вони близькі до величини, зазначеної на конденсаторі, останній справний. Якщо ж показання мультиметра значно нижче зазначеної на конденсаторі величини або зовсім близькі до нуля, конденсатор несправний.

Метод2З 5:

Використання цифрового мультиметра без опції вимірювання ємності

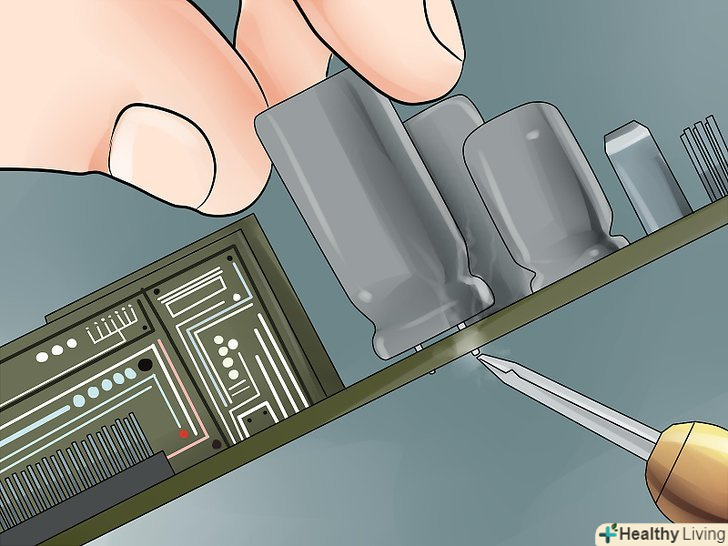

Відключіть конденсатор від електричного кола.

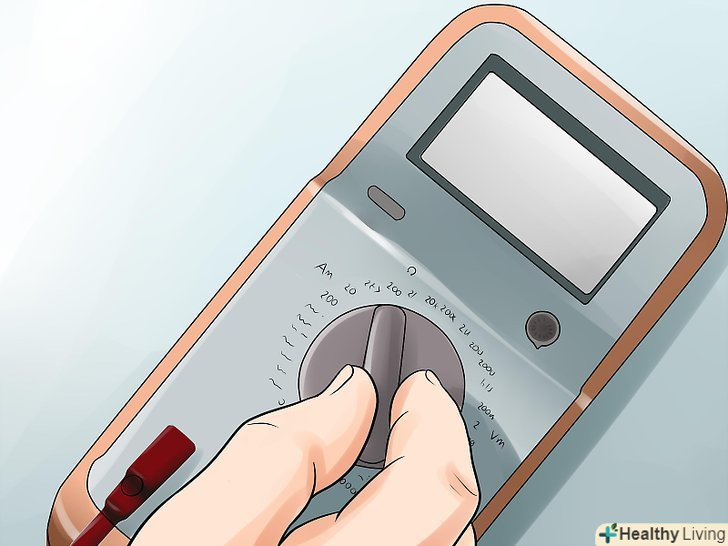

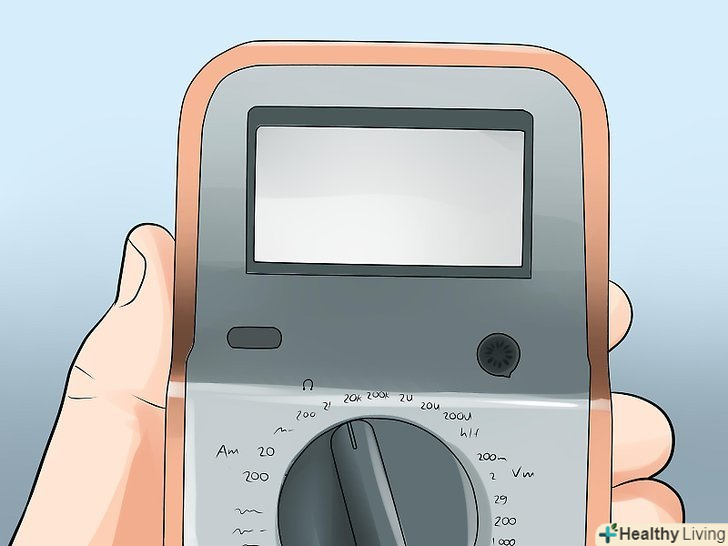

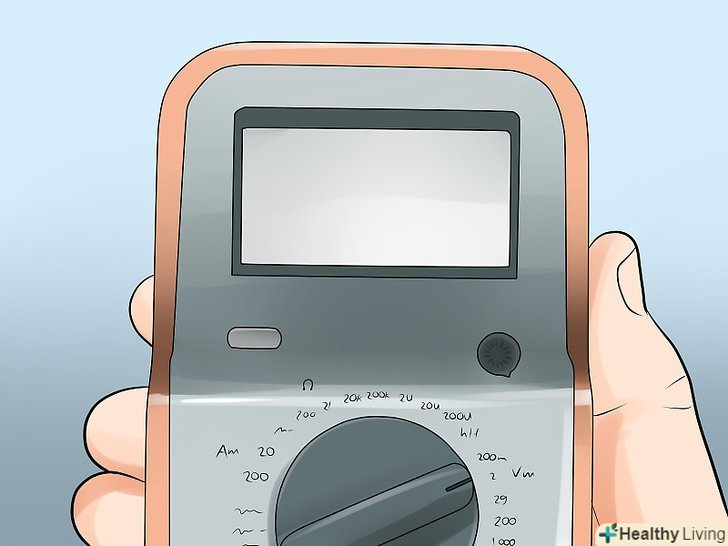

Переведіть мультиметр в режим вимірювання опору. цей режим може бути відзначений як "OHM" (ом, одиниця виміру опору) або великою грецькою буквою омега (Ω), також служить для позначення опору.
- Якщо мультиметр дозволяє вибрати інтервал вимірюваного опору, виставте 1000 Ом = 1K або вище.

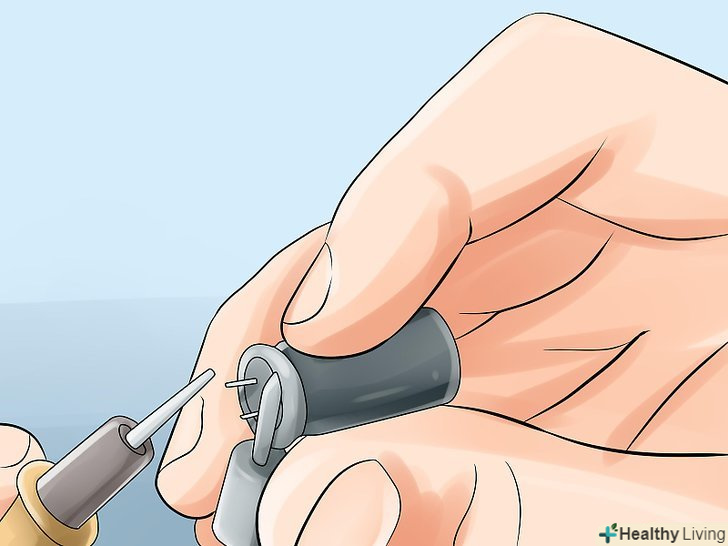

Підключіть клеми мультиметра до висновків конденсатора. як було сказано вище, підключіть червону клему до позитивного (більш довгого) контакту конденсатора, а чорну-до негативного (більш короткого).
Перевірте показання мультиметра. для зручності можете записати початкове значення опору. Через нетривалий час показання стануть такими, як були до приєднання клем мультиметра до конденсатора.
Кілька разів від'єднайте і знову підключіть конденсатор до мультиметра. При цьому ви повинні спостерігати на дисплеї приладу ті ж показання, що при першому підключенні. Якщо показання повторюються, конденсатор справний.
- Якщо при підключенні до конденсатора опір не змінюється, він несправний.

Метод3З 5:

Використання аналогового мультиметра

Від'єднайте конденсатор від електричного кола.

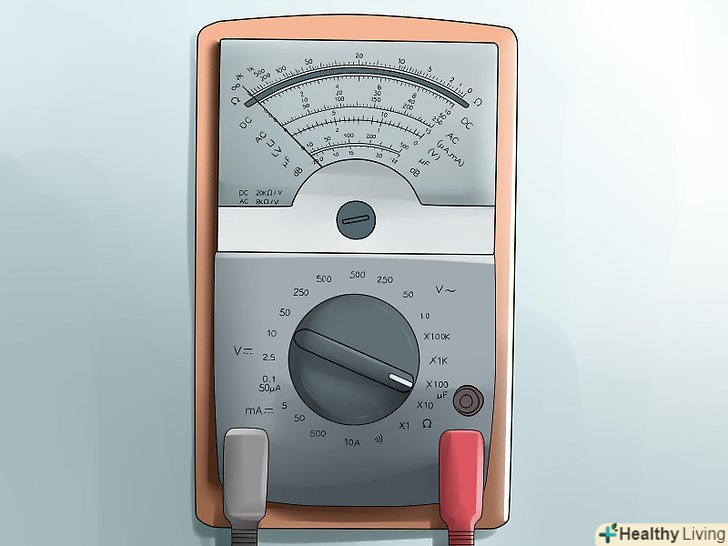

Переключіть мультиметр в режим вимірювання опору. як і у випадку з цифровим мультиметром, даний режим може позначатися буквами "OHM" або омегою (Ω).

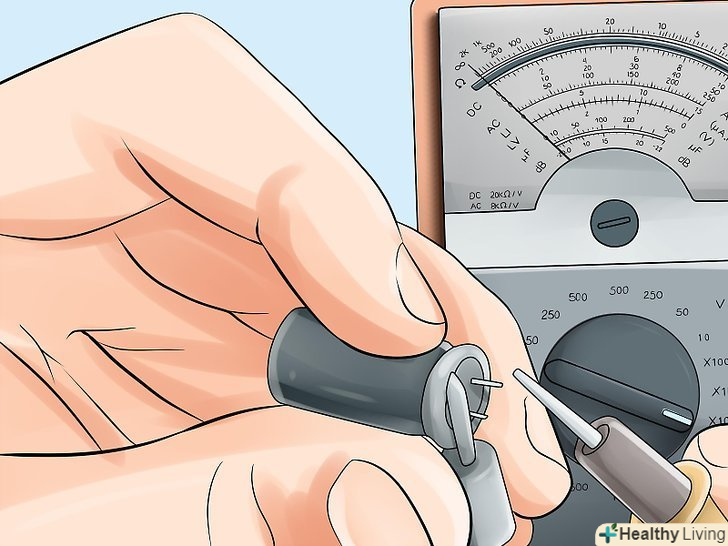

Підключіть клеми мультиметра до контактів конденсатора. як і раніше, підключіть червону клему до позитивного (довшого) проводу, а чорну-до негативного (коротшого).

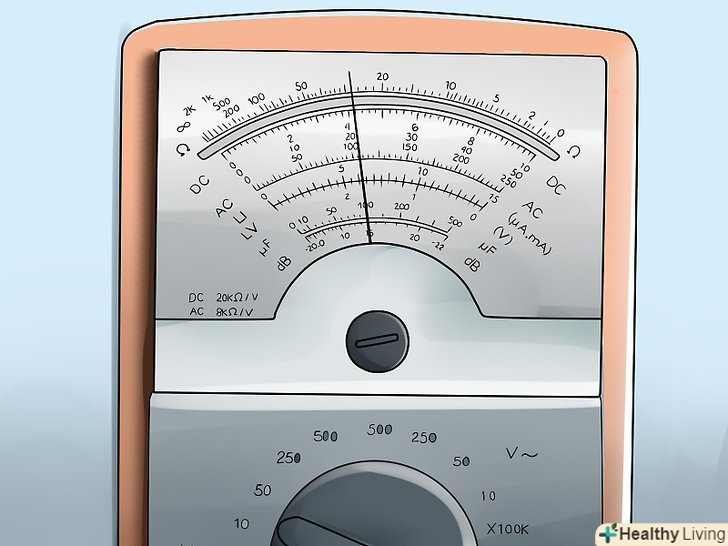

Перевірте показання приладу. в аналогових мультиметрах результат вимірювань виводиться за допомогою стрілки. З поведінки стрілки можна судити про справність конденсатора.
- Якщо спочатку стрілка показувала низький опір, а потім почала поступово відхилятися вправо, конденсатор справний.
- Якщо стрілка не почала зрушуватися вправо після приєднання, як і раніше показуючи низький опір, конденсатор відслужив своє, і його слід замінити.
- Якщо стрілка вказує на нульовий або високий опір і не рухається, конденсатор також несправний.

Метод4З 5:

Перевірка конденсатора за допомогою вольтметра

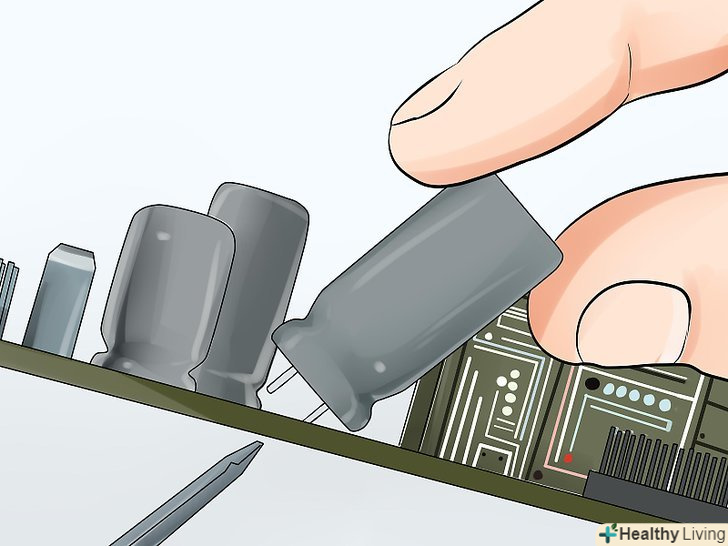

Від'єднайте конденсатор від електричного кола. для зручності можете від'єднати лише один з двох контактів конденсатора.

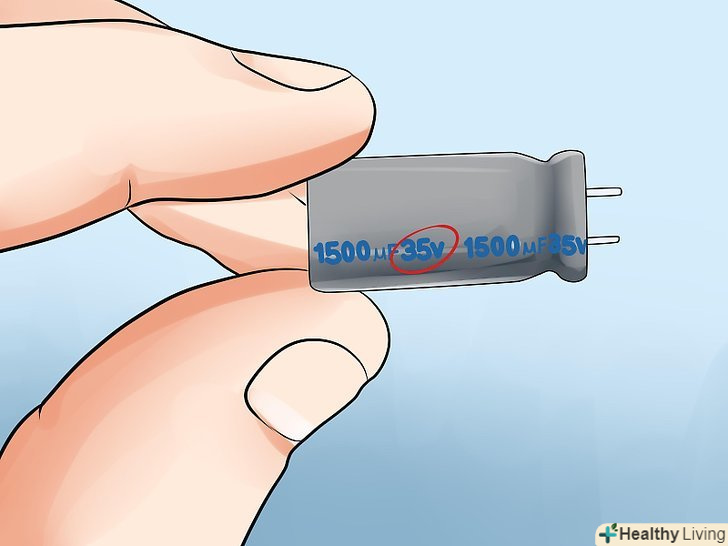

Виміряйте напругу на конденсаторі. його значення має бути також вказано на корпусі конденсатора. При цьому число супроводжується великою літерою "V", що позначає одиниці виміру напруги"Вольти".

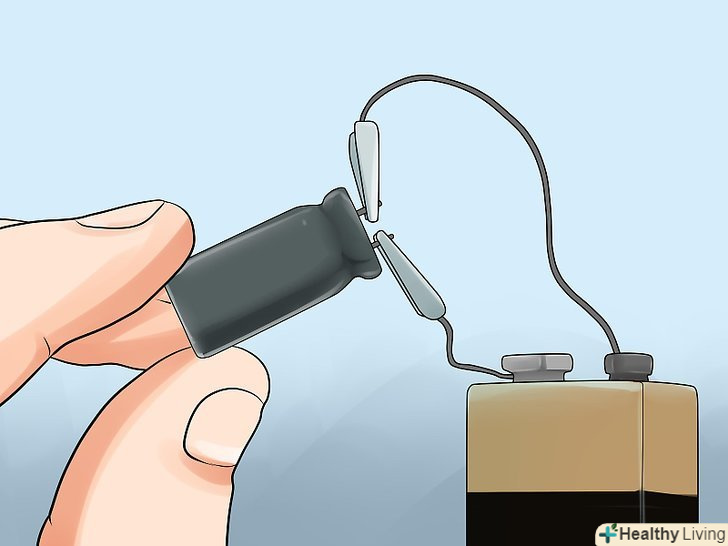

Зарядіть конденсатор, використовуючи напругу ненабагато нижче зазначеного на його корпусі. для зарядки 25-вольтного конденсатора можна використовувати 9 вольт, а при зарядці 600-вольтного конденсатора напруга повинна бути не нижче 400 вольт. Зачекайте кілька секунд, поки конденсатор зарядиться. Будьте уважні і приєднуйте позитивний (червоний) контакт джерела напруги до позитивного (більш довгого) проводу конденсатора, а негативний (Чорний) - до його негативного (більш короткого) проводу.
- Чим вище різниця між напругою, зазначеним на конденсаторі, і прикладеним до нього напругою, тим більше часу займе його зарядка. Як правило, джерело живлення з більш високою напругою дозволяє тестувати конденсатори більшої потужності.

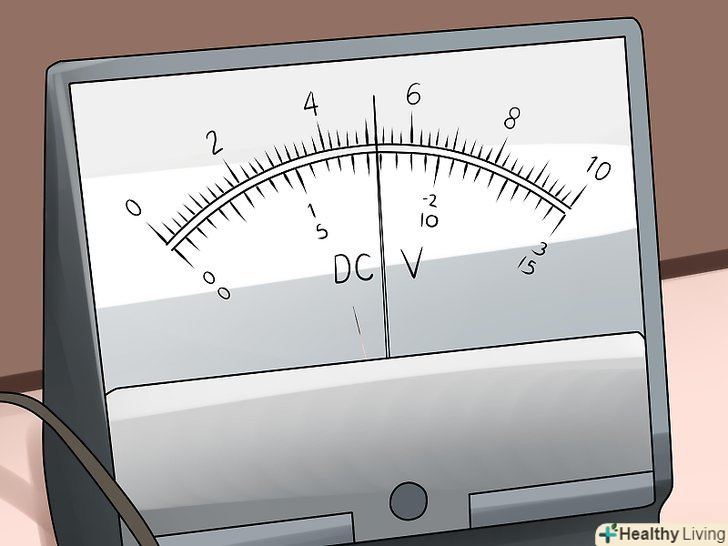

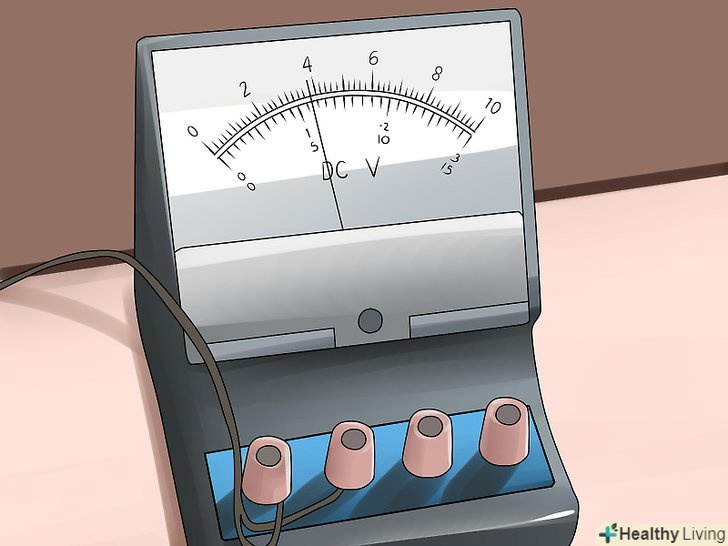

Встановіть вольтметр в режим вимірювання постійної напруги (в тому випадку, якщо він призначений для вимірювання як змінного, так і постійної напруги).

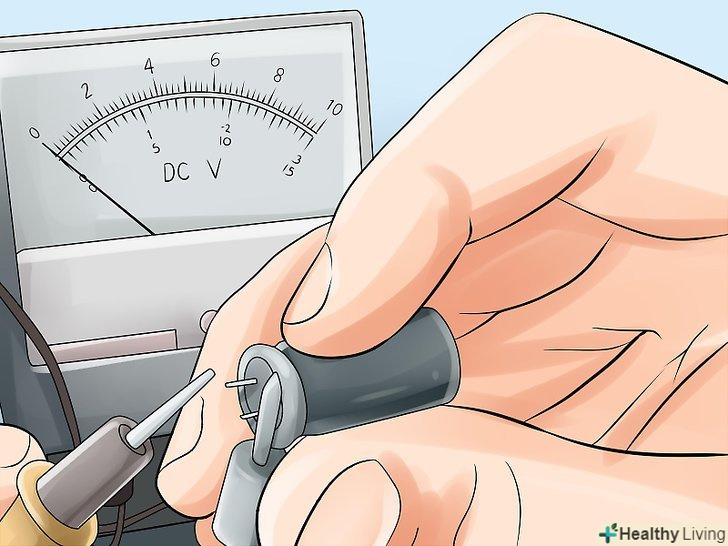

Підключіть контакти вольтметра до конденсатора. при цьому з'єднайте позитивний (червоний) контакт з позитивним (більш довгим) проводом конденсатора, а негативний (чорний) - з негативним (більш коротким) проводом.
Перевірте початкове значення напруги. воно повинно бути близько до величини, зазначеної на корпусі конденсатора. В іншому випадку конденсатор несправний.
- Конденсатор розрядиться через вольтметр, і з плином часу напруга на приладі впаде до нульового значення. Це в порядку речей. Якщо ж Початкова напруга набагато нижче зазначеного на конденсаторі, це може свідчити про його поломку.

Метод5З 5:

Коротке замикання конденсатора

Від'єднайте конденсатор від електричного кола.
Підключіть до конденсатора клеми. як і раніше, позитивний (червоний) кінець підключіть до позитивного (довшого) проводу, а негативний (чорний) роз'єм-до негативного проводу.
Ненадовго підключіть клеми до джерела живлення. тривалість з'єднання не повинна перевищувати 1-4 секунди.
Від'єднайте клеми від джерела живлення. це необхідно для того, щоб запобігти небезпеці пошкодження конденсатора і уникнути можливого удару електричним струмом.

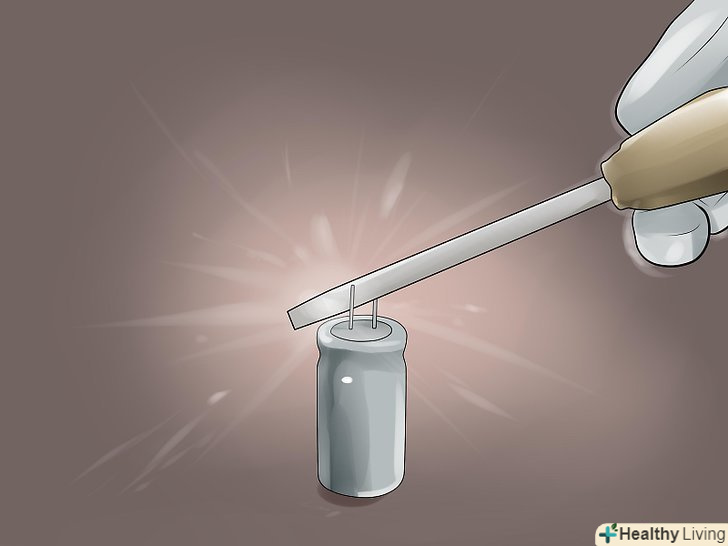

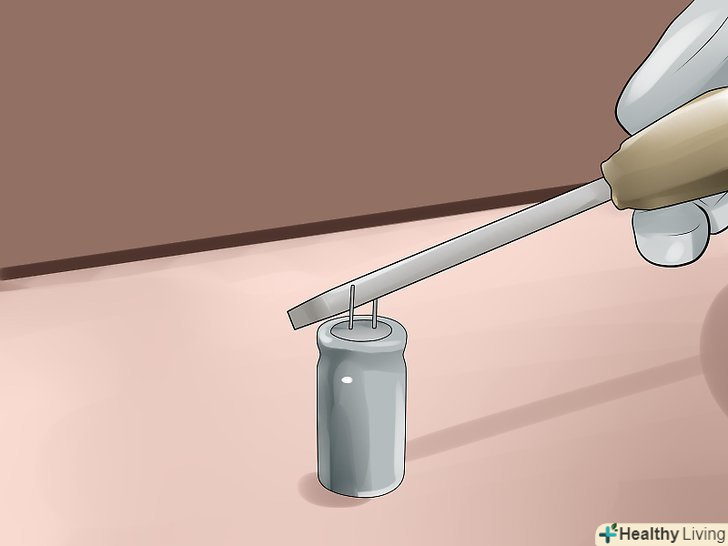

Замкніть висновки конденсатора. при цьому обов'язково використовуйте гумові рукавички і не торкайтеся будь-яких металевих предметів.
При короткому замиканні між проводами конденсатора проскочить Іскра. по її інтенсивності можна визначити, чи справний даний конденсатор.
- Якщо Іскра інтенсивна (яскрава і сильна), конденсатор в порядку.
- Якщо Іскра слабка (тьмяна), конденсатор несправний.
- Даний метод може бути використаний лише електриками-професіоналами.

Поради

Як правило, неелектролітичні конденсатори не поляризовані. При перевірці таких конденсаторів не грає ролі, яку клему вольтметра або мультиметра до якого контакту конденсатора ви приєднаєте.
Неелектролітіческіе конденсатори розрізняються за типом матеріалу, з якого вони виготовлені (кераміка, слюда, папір, пластмаса), причому пластмасові конденсатори також розрізняються за видом використаного в них пластика.
Конденсатори, використовувані в системах нагріву і кондиціонування повітря діляться на 2 класи, в залежності від їх призначення. Конденсатори ходу підтримують постійну напругу на вентиляторних двигунах і компресорах, повітряних кондиціонерах і теплових насосах. Конденсатори запуску використовуються в деяких швидкозростаючих двигунах для забезпечення енергії, необхідної для початкового запуску теплових насосів і повітряних кондиціонерів.
