Пускові конденсатори широко використовуються в багатьох побутових приладах, наприклад в пральних машинах, холодильниках і кондиціонерах. Якщо прилад гуде, але не запускається або працює неправильно, перевірте, чи справний конденсатор. За допомогою мультиметра ви легко зможете визначити, чи працює пусковий конденсатор або його необхідно замінити.
Кроки
Частина1З 2:
Розрядіть конденсатор
Частина1З 2:
- Знайдіть конденсатор. пускові конденсатори являють собою металеві трубки, в яких зберігається електричний заряд, зазвичай вони розташовані біля двигуна приладу. За допомогою викрутки розкрийте прилад і знайдіть конденсатор. Використовуйте гостроносі плоскогубці з ізольованими ручками, щоб від'єднати дроти. [1]
- Перш ніж шукати конденсатор, переконайтеся, що прилад від'єднаний від мережі і вимкнений.

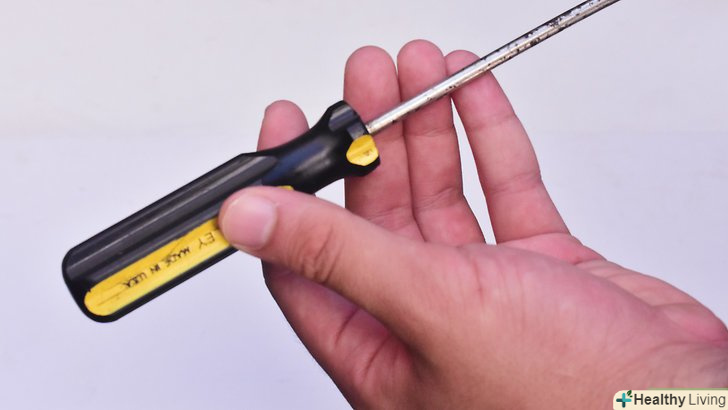

- Використовуйте викрутку з ізольованою ручкою. таку викрутку можна придбати в магазині господарських товарів та інструментів або в будівельному магазині. Гумова ручка не пропустить електричний струм через метал на вашу руку. [2]
- Будьте обережні при роботі з електричними приладами. Удар струмом може заподіяти серйозні травми і навіть смерть.
- Переконайтеся, що в ручці Викрутки немає тріщин і з неї не виступають металеві частини. Подібні дефекти можуть привести до небезпечного удару струмом.
- Одягніть рукавички, призначені для роботи по дому або з електрикою. оскільки ви використовуєте викрутку з ізольованою ручкою, підійдуть рукавички для роботи по дому. Проте, для додаткового захисту від електричного струму можна надіти щільно прилеглі гумові рукавички. [3]
- Рукавички можна придбати в магазині господарських товарів або в будівельному магазині.
- Не використовуйте занадто великі гумові рукавички, інакше вам буде незручно.
- Візьміться за ручку Викрутки так, щоб не торкатися до металу. міцно візьміться за ручку і простежте, щоб ваша рука не контактувала з металевими частинами, інакше вас може вдарити струмом, навіть якщо ви використовуєте рукавички. [4]

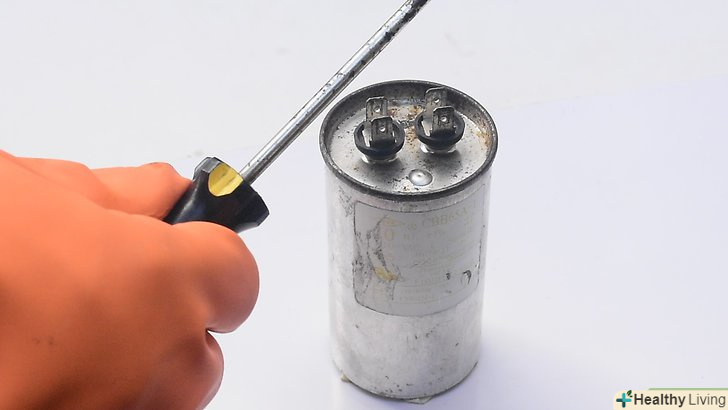

- Притисніть стрижень викрутки до позитивного контакту. розташуйте викрутку так, щоб на відстані 2-3 сантиметри від кінчика її стрижень стосувався клеми конденсатора. Це повинен бути позитивний ( + ) контакт. На даному етапі викрутка не повинна стосуватися другого контакту конденсатора. [5]
- Якщо конденсатор має більше двох контактів, позитивний висновок позначається як «common».
- Злегка стукніть кінчиком Викрутки по негативній клемі. як і раніше притискаючи стрижень викрутки до позитивного контакту конденсатора, нахиліть викрутку так, щоб торкнутися її вістрям негативного висновку. При дотику до негативного контакту пролунає легкий клацання, і на кінчику Викрутки проскочить Іскра. Не турбуйтеся: це ознака того, що конденсатор розряджається. [6]
- Не продовжуйте притискати кінчик викрутки до негативного висновку. Конденсатор здатний накопичити велику кількість енергії, тому його потрібно розряджати поступово, щоб не викликати сильну іскру або великий струм.
- З'єднайте клеми конденсатора ще раз, щоб зняти залишився заряд. після першої іскри знову піднесіть викрутку до контактів і доторкніться до негативного висновку ще один або два рази. Після першого розряду на конденсаторі може залишитися струм. [7]
Частина2З 2:
Використовуйте мультиметр
Частина2З 2:
- Виставте на цифровому мультиметрі опцію вимірювання ємності. Мультиметри-це електронні прилади, за допомогою яких можна визначити напругу і ємність ділянки ланцюга або Джерела живлення. Знайдіть мультиметр зі спеціальними настройками для вимірювання ємності, щоб отримати найбільш точні результати. [8]
- Перш ніж використовувати мультиметр, переконайтеся, що перевіряється конденсатор повністю розряджений і відключений від джерел живлення. Занадто висока напруга може привести до пошкодження мультиметра або удару струмом. [9]
- Цифровий мультиметр можна придбати в магазині електроніки.
- Електрична ємність вимірюється в фарадах (Ф).
- Притисніть червоний щуп до позитивного, а Чорний — до негативного висновку конденсатора. Тримайте Щупи за основи і не торкайтеся до металевих стрижнів на їх кінцях. Після того як ви притиснете щупи до контактів конденсатора, показання мультиметра почнуть змінюватися. [10]
- Якщо ви підозрюєте, що на конденсаторі міг залишитися заряд, надіньте рукавички, перш ніж використовувати мультиметр.
- Утримуйте Щупи на місці, поки показання мультиметра не перестануть змінюватися. якщо конденсатор справний, цифри на дисплеї мультиметра будуть змінюватися протягом декількох секунд. Перш ніж від'єднувати Щупи, почекайте, поки мультиметр буде показувати одне і те ж значення протягом 5 секунд. [11]
- Запишіть показання мультиметра, щоб не забути їх.
- Якщо числа на дисплеї взагалі не змінюються, то конденсатор розімкнений, і його слід замінити.
- Переконайтеся, що показання мультиметра відповідають інтервалу значень, зазначених на конденсаторі. крім іншої інформації, на бічній поверхні конденсатора повинні бути вказані мінімальна і максимальна ємність. Допустимий інтервал залежить від розмірів конденсатора. Якщо виміряна ємність виявилася нижче або вище зазначених значень, конденсатор слід замінити. [12]
- Якщо показання на дисплеї мультиметра збільшилися до верхньої межі, конденсатор закорочений, і його слід замінити.
- На деяких конденсаторах вказана ємність з допустимим відносним відхиленням у відсотках. Наприклад, якщо на конденсаторі написано " 50 ±5 %», це означає, що його ємність може змінюватися від 47,5 до 52,5 Ф.
Поради
- На деяких старих конденсаторах утворюється опуклість у верхній частині між клемами, коли вони виходять з ладу. Огляньте пусковий конденсатор і перевірте, чи немає на ньому невеликого виступу. [13]
Попередження
- Переконайтеся, що в ручці Викрутки немає тріщин, а її металевий стрижень не виступає з ручки ззаду.
- Ніколи не торкайтеся клем зарядженого конденсатора голими руками. Поводьтеся з будь-яким конденсатором так, як ніби він заряджений. [14]
Що вам знадобиться
Розрядка конденсатора
- викрутка з ізольованою ручкою
- гостроносі плоскогубці
- робочі рукавички
Використання мультиметра
- Цифровий мультиметр
