Як прокласти кабель в збірному будинку (з ілюстраціями)

У даній статті розглядається спосіб прокладки кабелю для Інтернету, телевізійного або будь-якого іншого кабелю в існуючій будівлі.

Кроки

  1. Перш за все, вам потрібно визначитися з "маршрутом" кабелю по дому. не забувайте, що найчастіше стінні стійки розташовуються вертикально, від підлоги до стелі. Розташування стельових балок залежить від будівельників, типу будівлі, норм і т.д. підніміться на горище і Озирніться навколо або проріжте де-небудь в стелі невеликий отвір і загляньте в нього.

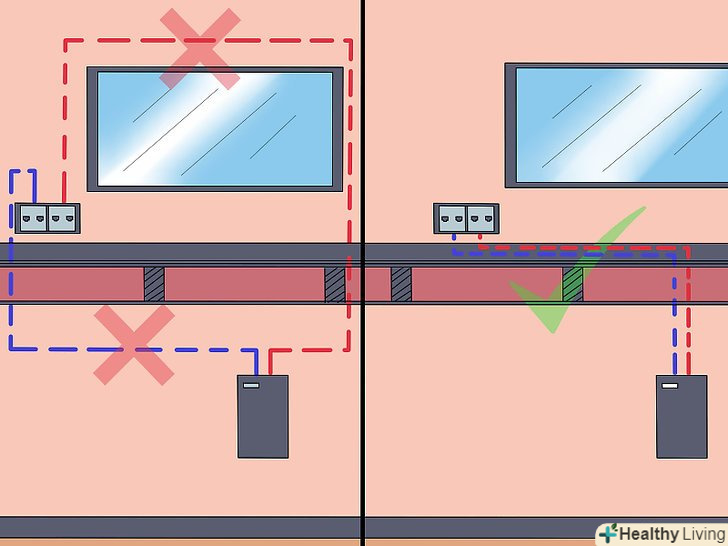

  2. Чим менше роботи, тим краще. намагайтеся організувати маршрут таким чином, щоб скоротити кількість отворів в гіпсокартоні. Найбільшою проблемою стануть закриті стелі (як в двоповерхових будинках), оскільки вам доведеться видаляти велику кількість гіпсокартону, якщо потрібно прокласти кабель поперек балок, а не уздовж них.

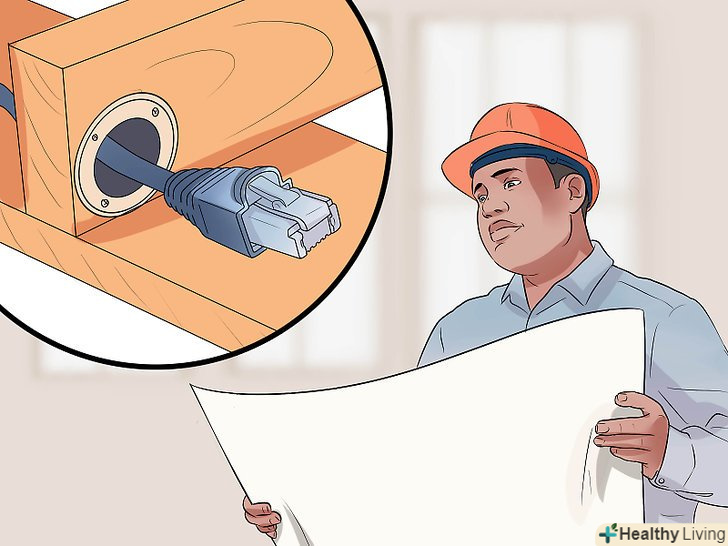

  3. З метою даної статті ми уявимо, що будемо прокладати кабель Ethernet від роутера на першому поверсі в кабінет на другому поверсі нашого будинку. на практиці "Ethernet" кабель можна замінити будь-яким іншим, який ви прокладаєте. Єдине, що зміниться, це виконання кінцевих з'єднань.
    • Наш роутер розташований в найдальшому від Кабінету кутку будинку (щоб було складніше). А стельові балки будуть розташовуватися поперек маршруту кабелю (ще складніше). Найчастіше найкраще знайти ділянку з уже наявною проводкою на зразок розетки або телевізійного кабелю. Тоді ви зможете просто протягнути кабель через існуючі отвори, виконані підрядником. У нашому випадку ми будемо розміщувати стінну коробку.
  4. Визначтеся з точкою введення кабелю в кабінет на другому поверсі.
    • Примітка:
      • Можна піти по простому шляху, якщо на стелі є багет. Просто злегка подденьте багет відповідним інструментом. На даному етапі вам буде потрібно помічник і обережність. Особливо з більш старими багетами. Різким рухом можна пошкодити будь-який багет, а старі багети взагалі легко кришаться. Потім прокладіть кабель за багетом і заведіть його в стіну, що описано нижче.

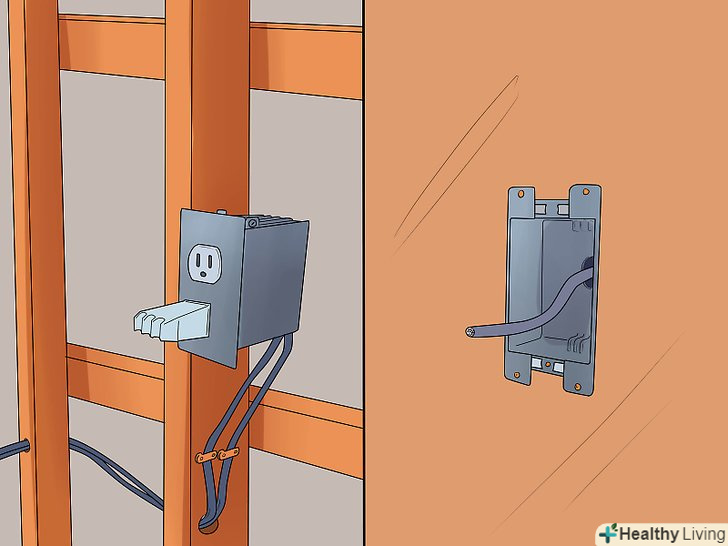

    • Пояснення по стінних коробах:
      • Ми розглянемо пару видів. Першим буде "новий" короб. І справа тут не в тому, чи дійсно короб новий. Це означає установка короба в місці, де ще немає гіпсокартону. Їх зазвичай встановлюють там, де немає гіпсокартону або інших перешкод.
      • Другий тип це" старий " короб. Це означає, що будинок вже повністю готовий, а у вас немає такої зручності, як відкрита ділянка для роботи. Зазвичай такі короби мають невеликі ребра, які відгинаються за гіпсокартоном і щільно тримають короб після затягування гвинтів. Сьогодні нам знадобиться старий короб.

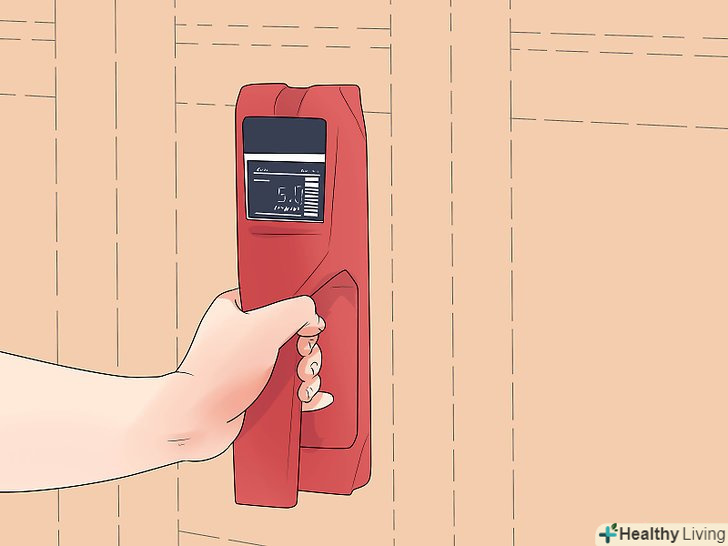

  5. За допомогою пристрою пошуку стійок визначте місце розташування стійки в стіні, щоб ми знали, де розташувати стінний короб.

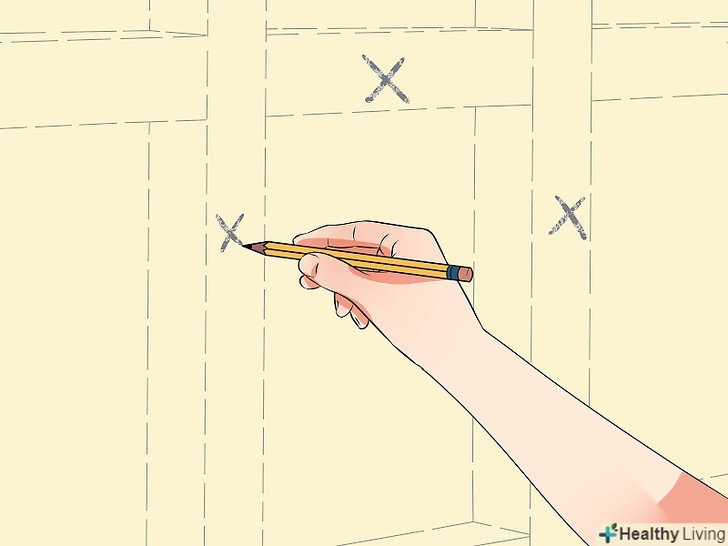

  6. Нанесіть місце розташування стійки олівцем.
    • Зазвичай відстань між центром стійок становить 40 см.іноді відстань між ними може бути більше. Воно залежить від будівельних норм, несучих стін і економії при будівництві.
  7. Зніміть багети, які можна пошкодити. застеліть підлогу.
  8. ЗАВЖДИ ПРАЦЮЙТЕ В ЗАХИСНИХ ОКУЛЯРАХ! !

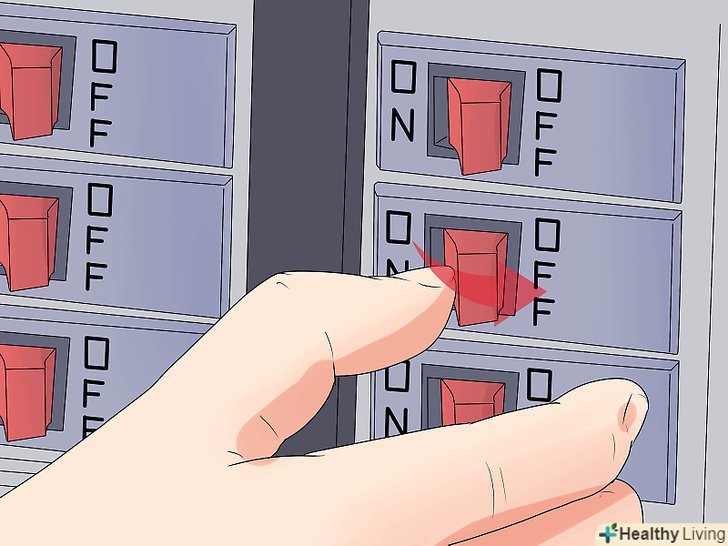

  9. Вимкніть електрику в кімнаті, де ви будете працювати. так буде безпечніше на випадок, якщо ви доторкнетеся або переріжете проводку в стіні. Заведіть звичку завжди відключати електрику, коли ви працюєте наосліп всередині стіни.

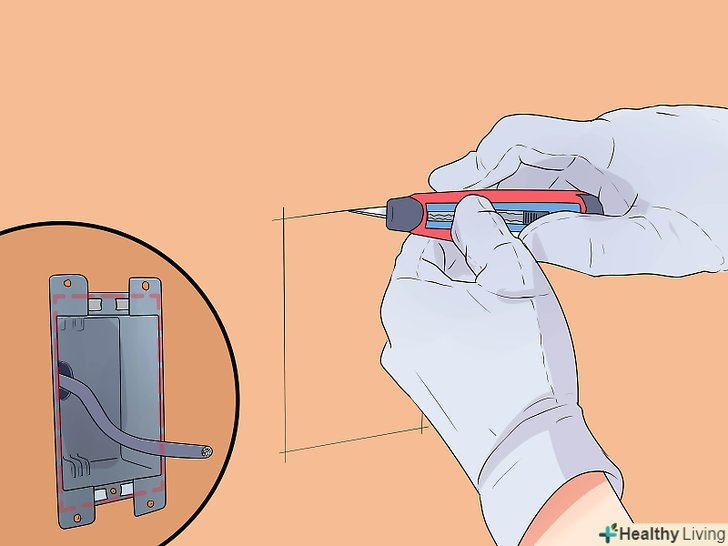

  10. Монтажним ножем проріжте отвір за розміром стінного короба. не забувайте, що зовнішній край стінного короба повинен притискати його до стіни за допомогою ребер. Чи не прорізайте занадто великий отвір. Краще менше, адже його завжди можна розширити.
  11. Загляньте в отвір, чи є там труби або інші перешкоди?
    • Тепер доведеться трохи зіпсувати зовнішній вигляд кімнати. Оскільки наш кабель проходить поперек балок, ми можемо лише зрізати гіпсокартон на стелі. Не забуваємо, це закрита стеля між поверхами. У себе вдома ви можете знайти більш простий шлях прокладки кабелю. Ми ж розглянемо найскладніший варіант.
  12. За допомогою метра відкладіть поперек стелі рівну лінію. бажано поруч зі стіною (20-25 см від неї), щоб приховати дефекти при повторній установці гіпсокартону.
  13. Проріжте отвір у кутку стелі, де ми почнемо прокладати кабель. загляньте в нього і перевірте відсутність перешкод. Переконавшись, що все в порядку, виконуємо довгі надрізи по ширині стелі. Переконайтеся, що ці шматки гіпсокартону потім можна буде відновити. Також при зрізанні смуг намагайтеся різати по середині балки, щоб потім було до чого кріпити гіпсокартон.

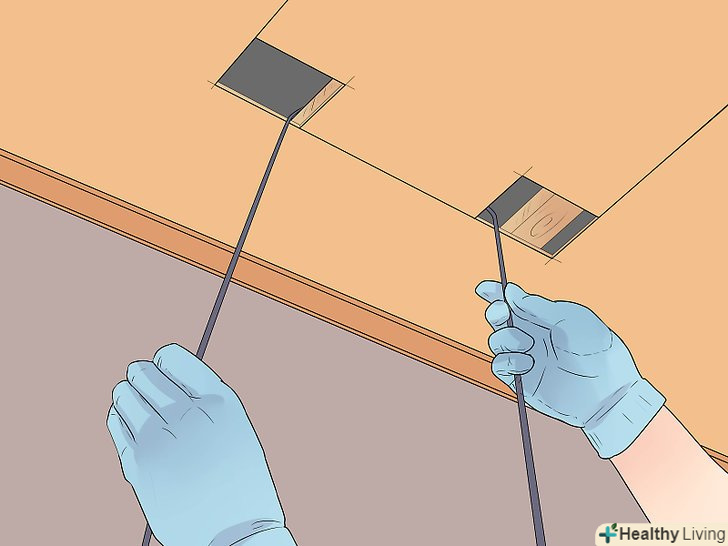

    • Тепер у нас є отвір для роботи. Візьміть долотчастий бур і просвердлите прямий ряд отворів в балках для прокладки кабелю. Виконуйте отвори досить високо, щоб не пошкодити кабель, коли ми будемо прикручувати на місце гіпсокартон.
  14. Повторюємо цей крок для всіх ділянок стелі, де кабель буде прокладатися поперек балок. при прокладці уздовж балок досить одного отвору на початку і одного в кінці, після чого можна скористатися спеціальним дротом. Оскільки ми вже визначилися з маршрутом, ви вже знаєте, до якого місця виконувати отвори.

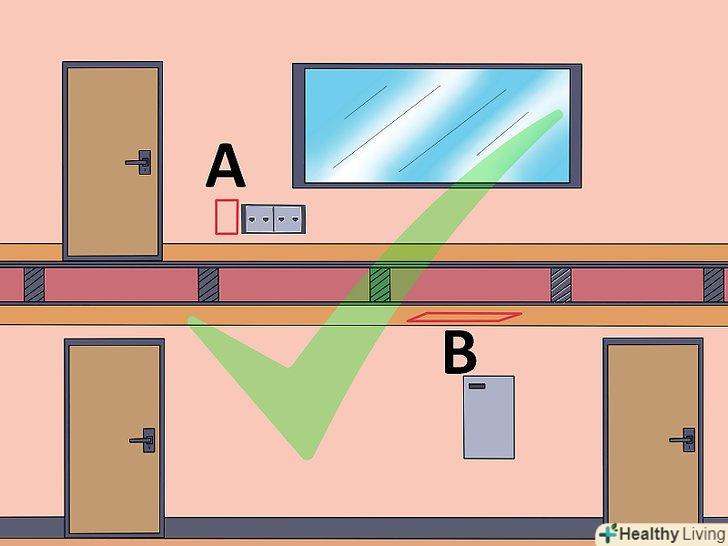

  15. Тепер нам потрібен вільний доступ, щоб прокласти кабель на другий поверх.

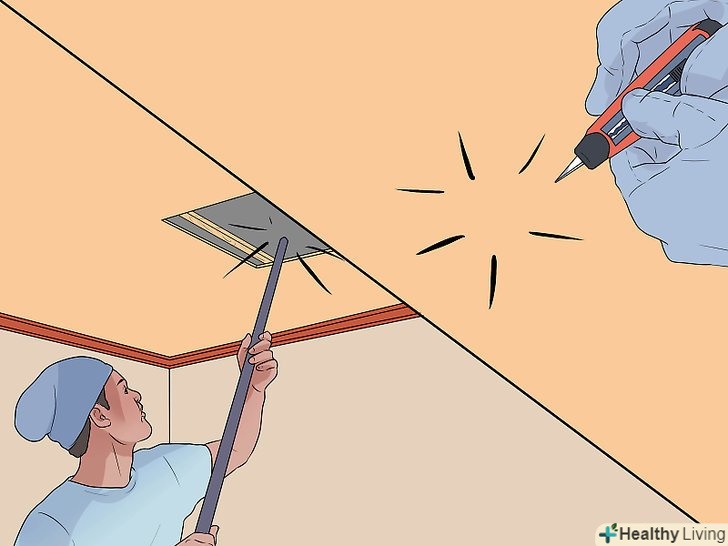

  16. Відправляйтеся в кабінет і за вищеописаними вказівками встановіть стінний короб в бажаному місці. не забудьте перевірити відсутність перешкод.
    • Ваш друг (нехай буде Андрій) залишається на першому поверсі, щоб допомогти в пошуку оптимального місця свердління. Використовуйте молоток або щось інше, щоб простукати підлогу в отворі, поки ви обидва не зійдетеся в правильній точці.

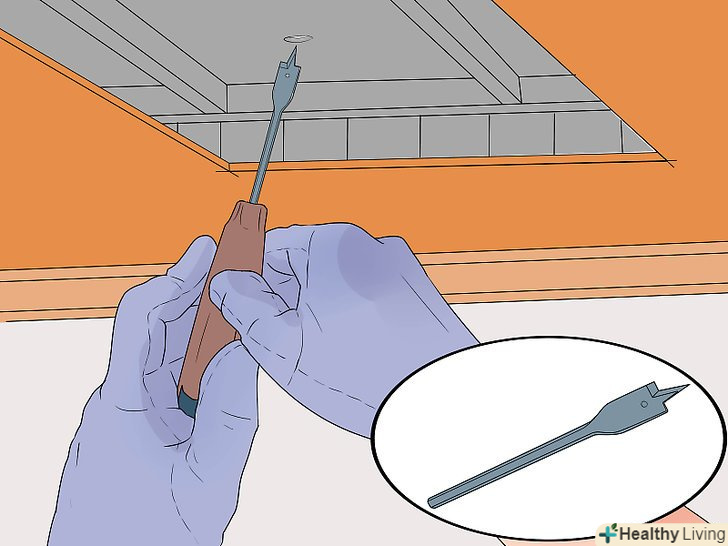

  17. Знову використовуйте долотчастий бур, щоб просвердлити отвір з першого поверху на другий. свердлити буде Андрій, а ви стежите за тим, щоб отвір було виконано в правильній точці. Це буде товстий шар планок, оскільки він несе навантаження.
    • Якщо все виконано правильно, то тепер все готово для прокладки кабелю.

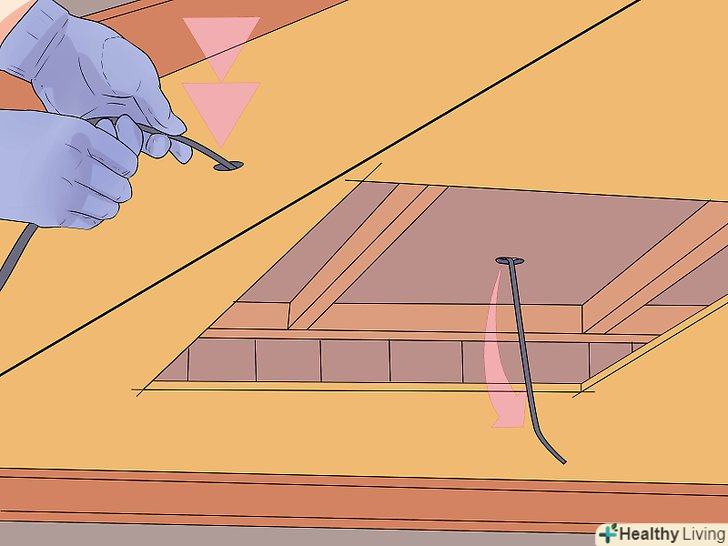

  18. Починайте зверху, щоб по максимуму використовувати силу тяжіння. опустіть кабель в отвори і обережно потягніть. Все що потрібно для повороту це витягнути достатню кількість кабелю, щоб знизити навантаження на нього.

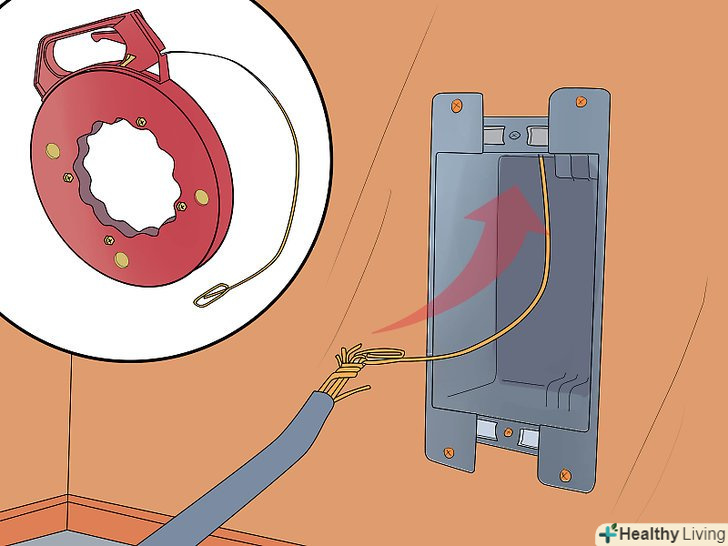

  19. Якщо ви цього ніколи не робили, але вам потрібно скористатися дротом для протягування кабелів, то це дуже просто. Всякий раз, коли вона вам потрібна, розмотайте дріт, проштовхніть її в отвори, поки вона не вийде в потрібному місці, і прикріпіть до її кінця кабель за допомогою ізоляційної стрічки. Після цього обережно потягніть дріт назад. Ось і все.

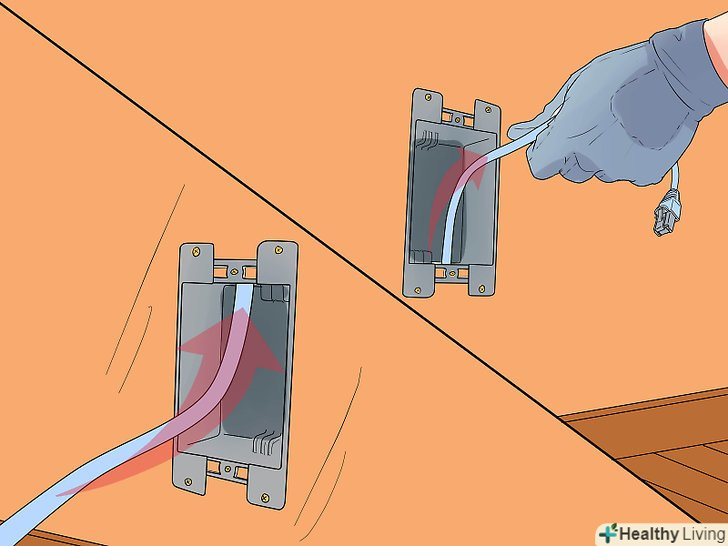

  20. Тепер нам потрібно пропустити кінці кабелю через відповідні стінні короби, прикріпити роз'єми і перевірити працездатність кабелю до закладення отворів.

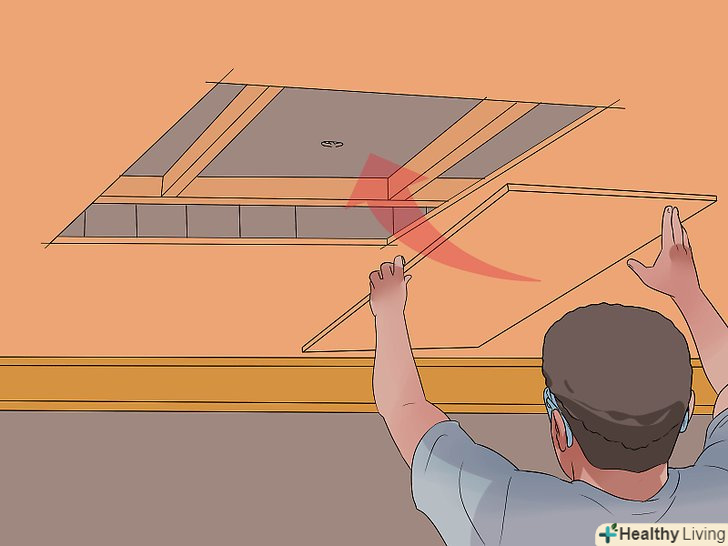

  21. Оскільки ми все зробили добре і правильно, пора встановити на місце гіпсокартон.

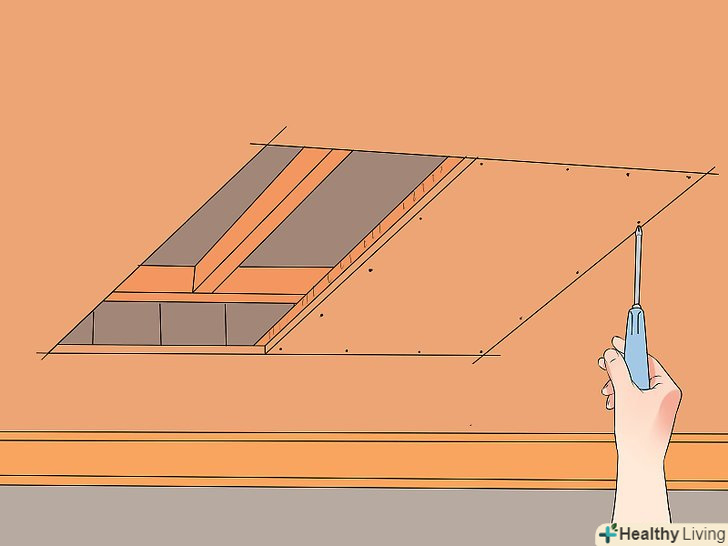

  22. Шурупами або клеєм (рідкі цвяхи або будівельний клей) прикріпіть гіпсокартон на місце. закладіть гіпсокартон як годиться: стрічка, шпаклівка, шліфування та фарбування. Потім встановіть на місце багети.
  23. Так виконується прокладка кабелю в існуючій будівлі. ваш окремий випадок може значно відрізнятися від описаного. Вносьте необхідні зміни, а основа для виконання робіт вам вже відома.

Поради

  • Якщо раніше ви не робили нічого подібного, то рекомендується почитати про всі цікавлять вас питаннях в інтернеті або розпитати розбирається в них одного.

Попередження

  • Існує небезпека ураження електричним струмом
  • Існує небезпека пошкодження майна або отримання травми
  • Не намагайтеся виконати цю роботу, якщо ви не впевнені в своїх силах або мало/нічого не знаєте про пристрій будинку, електропроводці, прокладці труб і т. д.
  • Існує небезпека пошкодження трубопроводів
  • Під час виконання роботи проявляйте обережність
  • Дані поради засновані на досвіді і знаннях автора. Не намагайтеся виконати роботу, якщо ви не вмієте поводитися з інструментами або не знаєте їх призначення
  • Дані поради представлені виключно для довідки і автор не несе відповідальності за будь-які пошкодження або збиток.
  • Просто покладайтеся на здоровий глузд. Якщо ви не впевнені на 100% в тому, що впораєтеся з поставленим завданням, то краще скористатися послугами кваліфікованого фахівця.

Що вам знадобиться

  • Загальні знання про будівельні роботи та використання інструментів
  • довгий дріт для протягування кабелю через стіни, доступна в господарських і будівельних магазинах
  • дриль
  • Долотчастий бур на 12 або 25 мм, в залежності від кабелю
  • довге свердло, щоб просвердлити стелю
  • Ізолента
  • стінні коробки, пластини та відповідні роз'єми
  • монтажний ніж
  • Молоток
  • пристрій пошуку стінних стійок
  • ліхтарик
  • Метр
  • Кабель
  • Один або два помічника
  • вміння працювати з гіпсокартоном (якщо необхідно)
