Як заземлити розетку: 12 кроків (з ілюстраціями)

Старі будинки часто оснащені розетками з двома отворами, які потребують заміни на штепсельний роз'єм з пристроєм захисного відключення (GFI або GFCI). У той же час деякі нові будинки також можуть мати розетки, які не були належним чином заземлені або ж провід заземлення відвис або від'єднався. Якщо ви без чиєї-небудь допомоги можете провести заземлення, то це допоможе вам заощадити і не наймати дорогих електриків, до того ж, це досить просте завдання, якщо правильно підготуватися і знати як.

Частина1З 3:

Починаємо

Придбайте тестер для перевірки електричний мережі в місцевому магазині побутового обладнання. Тестер підключається до розетки і має кілька послідовних світлових сигналів для визначення різних проблем, які може мати розетка. Для заземлення розетки, такий прилад просто необхідний. Ви можете купити його в будь-якому магазині побутових приладів.

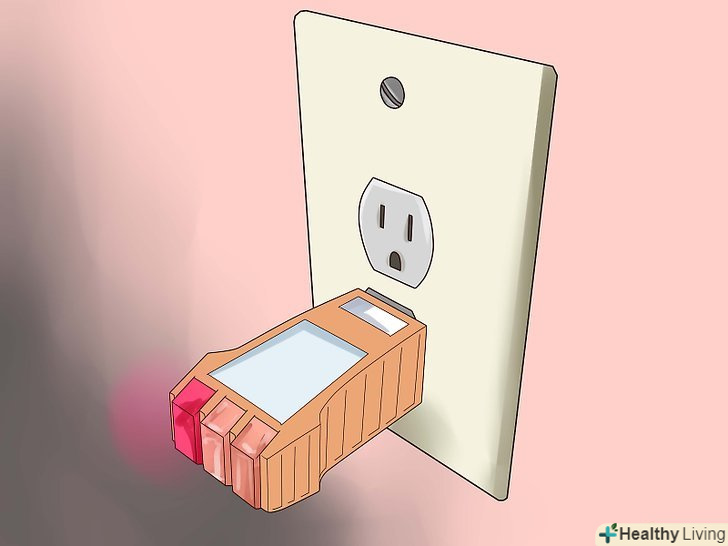

Перевірте розетки у вашому домі. застроміть тестер в кожну розетку і дивіться на світлові індикатори. Якщо загоряється індикатор несправності-розетка не заземлена належним чином. Заклейте розетку ізолентою. Переходьте до наступної розетки.
- Не намагайтеся полагодити 1 розетку за раз, так як для цього потрібно по кілька разів включати і вимикати основний електрощит.
Вимкніть подачу струму через основний електрощит. або вимкніть вимикач, який керує розетками в певній кімнаті, або вимкніть основний вимикач для всього будинку. Якщо ви відключите тільки контурний (кімнатний) вимикач, тоді ще раз протестуйте розетку, щоб переконатися, що ви відключили те, що хотіли.
Зніміть лицьову панель розетки. у більшості випадків, лицьові панелі будуть приєднані за допомогою гвинтів зі шліцьовою головкою, тобто ви зможете зняти кришку простий викруткою. Якщо фарба або шпалери перегороджують зняття кришки, можливо, вам знадобиться обережно зрізати заважають шматки навколо розетки канцелярським ножем, щоб не дати шпалерам розійтися і виглядати недбало.
Для більшості будівельних об'єктів, особливо, якщо необхідна робота з електрикою потрібно пройти або отримати кілька перевірок і дозволів.^{[1]
X
Джерело інформації} щоб переконатися, що ви можете зробити ремонт, вам, можливо, знадобиться запланувати наступне з вашим житловим управлінням у Вашому місті чи країні:
- Інспекція проведення тимчасових робіт
- Підготовча інспекція
- Остаточна інспекція
- Навіть якщо ви самі не робите ремонт, будь-яка робота, виконана електриком, повинна бути перевірена (зазвичай як в підготовчому, так і в остаточному вигляді) наприклад, погружной насос або зовнішні дров'яні котли.
- Перевірте місцеві коди електропроводки, щоб побачити, чи є GFCI роз'єм прийнятною заміною для незаземленої розетки з двома отворами. У деяких місцях, вам може знадобитися пристрій безпечного відключення через знаходження поблизу пристосувань з водою.

Частина2З 3:

Тестування розетки

Зніміть розетку. відкрутіть кріпильні гвинти, розташовані зверху і знизу розетки. Вийміть розетку з підрозетника, наскільки дозволяють дроти, і знайдіть зелений заземлюючий гвинт поруч з нижньою частиною штепсельного отвору.

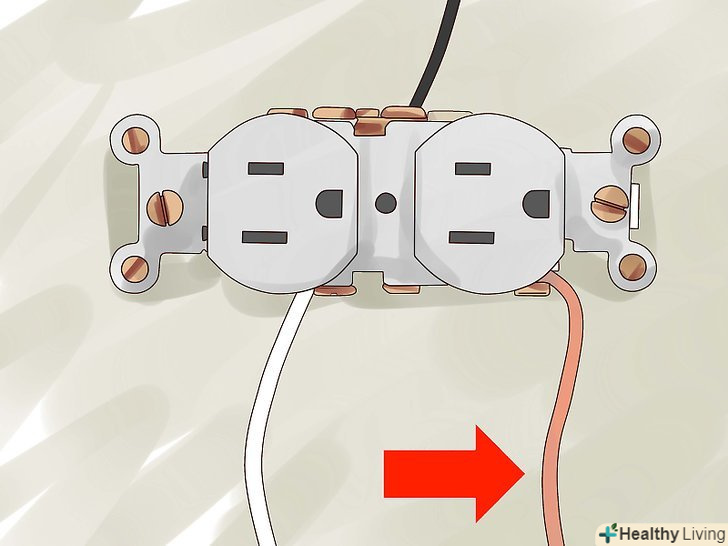

- Знайдіть заземлюючий провід, якщо такий є. Він не покритий ізоляцією і за кольором мідно-червоний.
Перевірте розетку та проводку. якщо у вас з отвору стирчать три дроти (чорний, білий і мідний), вам потрібно прикріпити або підкрутити заземлюючий провід. Якщо ж у вас тільки два дроти і розетка з двома отворами, ви можете заземлити її, прикріпивши GFI або GFCI штепсельний роз'єм.
- Тут мається на увазі, що заземлюючий провід був підведений до розетки і що підрозетник заземлений. Якщо ж ваша стара проводка включає тільки два дроти (чорний і білий – без заземлюючого проводу), то підрозетник не заземлений і вам доведеться провести ще один провід.
- Якщо ж у вас є заземлюючий провід, зазвичай голий мідний або зелений провід, в підрозетнику, він може бути не заземлений, тобто потрібно і його протестувати на заземлення. Якщо у вас є один з перерахованих проводів в підрозетнику, ви можете підключити його до заземленої розетки і використовувати тестер, щоб визначити якість заземлення.
Забезпечте заземлюючий провід. часто заземлюючий провід знаходиться всередині кабелю і виходить в підрозетник, де кріпиться до затиску, який з'єднує кабель і підрозетник. У цьому випадку ви просто можете замінити розетку з двома отворами на розетку з трьома отворами, так як третій вхід буде заземлений гвинтами, які кріплять розетку до підрозетника.
Встановіть новий заземлюючий провід при необхідності. Якщо у вас немає заземлюючого проводу в підрозетнику, заземлення розетки зажадає установки заземлювача (стрижня) у Вашому приміщенні, або установки заземлюючого затиску до водопровідної труби, яка йде в землю.
- Якщо ви збираєтеся використовувати розетки GFCI для заземлення, ви можете протягнути заземлюючий провід до інших розеток, які знаходяться в ланцюзі від цієї розетки з пристроєм GFCI. Один пристрій безпечного відключення захистить їх все, однак якщо ви хочете використовувати розетки з трьома отворами в кожному підрозетнику, вам доведеться замінити їх все.
- Навантажувальний гвинт або навантажувальна Клема в пристрої захисного відключення використовується тільки в тому випадку, якщо ви хочете захистити інші розетки, використовуючи даний пристрій. Зазвичай в розетці використовується 2 клеми: навантажувальна, нейтральна, а земля, якщо є. Навантажувальна Клема використовується, тільки якщо пристрій захисного відключення захищає інші незаземлені розетки. Цю клему не використовують, якщо ви просто замінюєте розетку на нову з безпечним відключенням.

Частина3З 3:

Заземлення розетки

Підключіть заземлюючий провід до клеми заземлення. якщо заземлюючий провід відвис або від'єднався, оберніть заземлюючий провід навколо зеленої клеми, закрутіть і затягніть хрестоподібної викруткою №2. Зробіть петлю на кінці мідного дроту, використовуючи загострені Пасатижі. Це дозволить надійно закріпити провід в клемі. Переконайтеся, що ви помістили петлю дроту на клему, так, щоб коли ви затягуєте гвинт, петля теж затягувалася і не злітала з клеми.
- Також перевірте з'єднання інших проводів. Чорний дріт повинен бути щільно прикріплений до латунного затиску, який позначається як "навантаження «(load), а білий дріт до срібного затиску, який маркований як» ланцюг" (line).
Забезпечте розетку. оберніть її ізолентою, покриваючи клеми, і посадіть розетку назад в підрозетник. Закрутіть кріпильні гвинти. Замініть лицьову панель і міцно закріпіть її, але так, щоб пластик не тріснув.

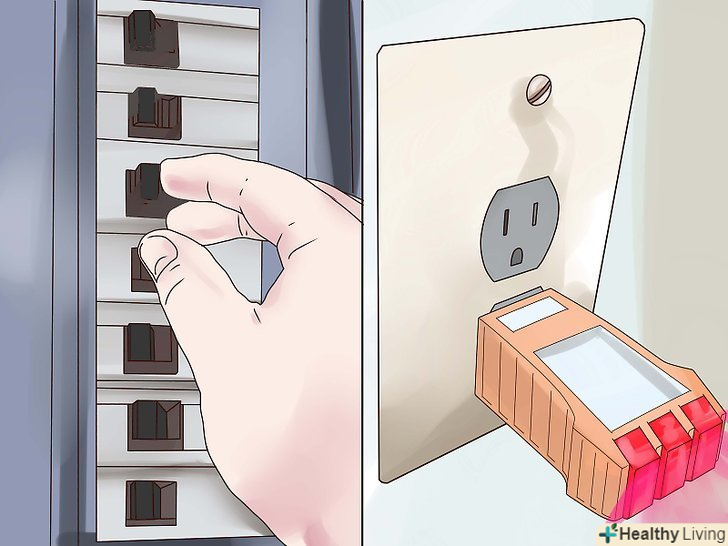

Увімкніть електрику. протестуйте ще раз тестером, щоб переконатися, що тепер заземлення працює коректно.

Попередження

Надмірне затягування кріпильного гвинта може зламати накладну кришку.
Не затягуйте занадто сильно клеми, коли приєднуєте дроти. Якщо ви це зробили, і почули, що щось клацнуло в розетці, викиньте цю розетку.
При затягуванні кріпильних гвинтів, переконайтеся, що розетка розташовується рівно.
