Резистор-це елемент електричного кола, призначений для використання його електричного опору. Резистор змінює характеристики сигналу до потрібної величини. Сучасні резистори, як правило, маркуються за допомогою спеціальної колірної схеми, ці смужки зчитуються паяльним автоматом. У цій інструкції написано як розпізнати машиночитаемую маркування людині.
Кроки
Золота або срібна смуга повинна знаходитися праворуч.-
Номінал визначається першими трьома смугами. Можливі кольори: чорний, коричневий, червоний, помаранчевий, жовтий, зелений, синій, фіолетовий, сірий і білий.
-

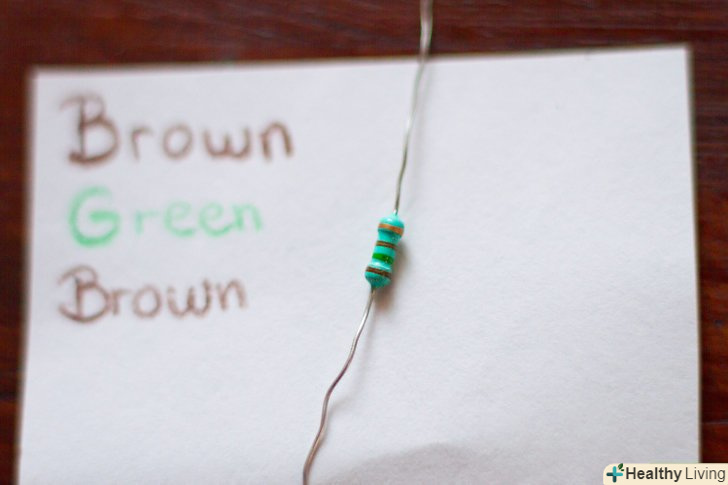

Випишіть кольори зліва направо, замінюючи назву кольору на цифру.
- Чорний на 0
- Коричневий на 1
- Червоний на 2.
- Помаранчевий на 3.
- Жовтий на 4.
- Зелений на 5.
- Синій на 6.
- Фіолетовий на 7.
- Сірий на 8.
- Білий на 9.
-

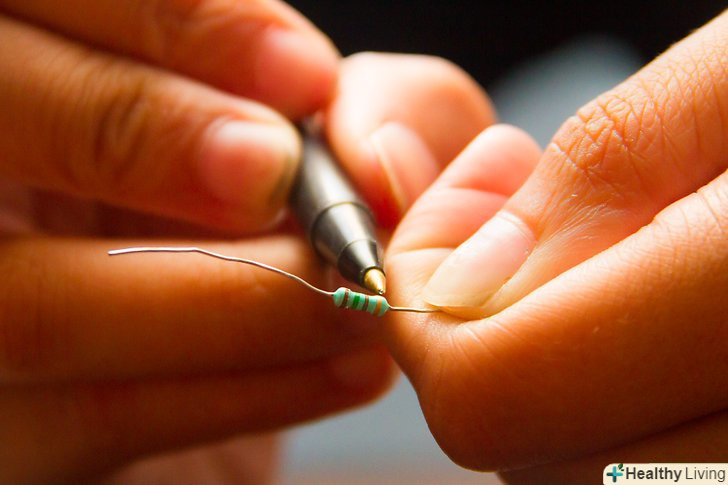

Крайня справа смужка визначає допуск резистора. золота означає, що дійсний опір може відрізнятися від заявленого в межах п'яти відсотків, Срібна - в межах десяти. Допуск особливо важливий при складанні складних схем, можуть з'явитися несподівані випадкові ефекти.
-

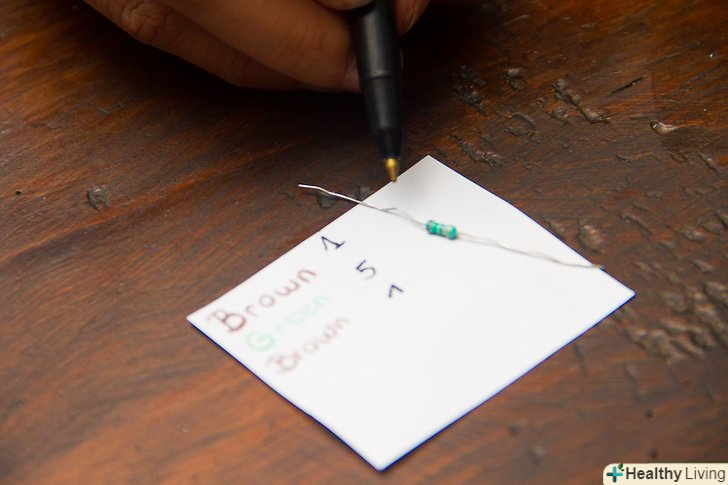

Визначаємо номінал резистора. у вас повинно вийти тризначне число. (Для деяких резисторів використовується маркування у вигляді 5 кілець, тоді запишіть перші чотири цифри)

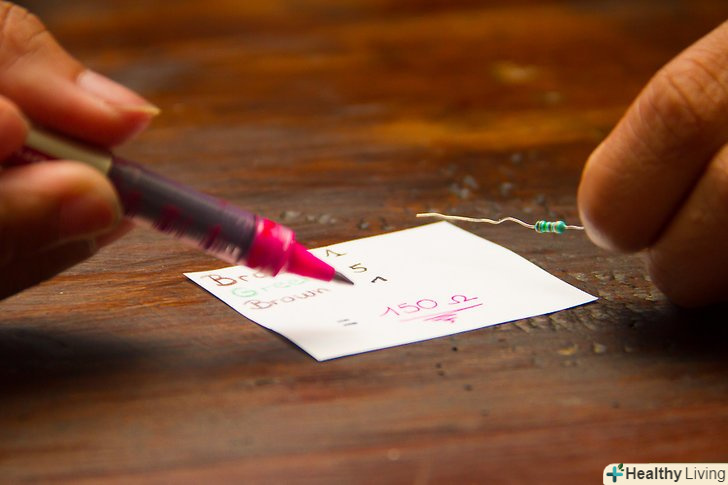

- Замініть останню цифру на відповідне число нуль. Наприклад, якщо вийшло число 623 треба до 62 додати три нуля, вийде 62000. Якщо остання смуга чорна (наприклад, при декодіровініі квітів вийшло 620), жодного нуля дописувати не треба, номінал резистора 62 Ом.
- Замініть останню цифру на відповідне число нуль. Наприклад, якщо вийшло число 623 треба до 62 додати три нуля, вийде 62000. Якщо остання смуга чорна (наприклад, при декодіровініі квітів вийшло 620), жодного нуля дописувати не треба, номінал резистора 62 Ом.
Поради
- Люди по-різному сприймають кольори. Порівняйте різні резистори, щоб зрозуміти які використовуються кольору.
- Розташовуйте резистори так, щоб золота або срібна смуга була праворуч. Читайте кольори зліва направо.
