Омметр-це електронний пристрій, який вимірює опір в електронному компоненті або схемі. Він складається з шкали з індикаторною стрілкою або цифровим дисплеєм, регулятором і двох зондів. У цій статті буде описана робота омметра.
Кроки
- Від'єднайте від розетки і вимкніть живлення тестованої схеми. для забезпечення точності вимірювання, а також власної безпеки, провід або схема повинні бути повністю знеструмлені. Ваш омметр забезпечить подачу напруги і струму в схему, тому немає необхідності в інших джерелах живлення. Згідно з інструкціями омметра/вольтметра, тестування схеми при наявності живлення " може привести до пошкодження вимірювального приладу, схеми і вас».
- Виберіть для свого проекту відповідний омметр. аналогові омметри дуже прості у використанні і дешево коштують. Їх діапазон вимірювання становить від 0-10 до 0-10,000 Ом. Цифрові аналоги мають такий же діапазон або» авто-діапазон", завдяки чому вони можуть виміряти опір пристрою або схеми і автоматично вибрати відповідний діапазон.
- Перевірте омметр на наявність батареї. якщо ви тільки недавно купили омметр, батарея могла вже бути встановлена в приладі або запакована окремо разом з інструкцією по її установці.
- Вставте Щупи в роз'єми на приладі. у випадку з мультифункціональними приладами ви побачите "загальний" або негативний щуп, а також «позитивний» щуп. Вони також можуть бути різних кольорів, червоного (+) і чорного (-) кольору.
- Обнуліть прилад, якщо він обладнаний циферблатом для обнулення. зверніть увагу, що шкала рухається в зворотному напрямку більшості звичних вимірювальних шкал, що означає більший опір справа і менший опір зліва. Нульовий опір буде спостерігатися при з'єднанні двох зондів один до одного. Ви можете налаштувати прилад, тримаючи зонди разом і повертаючи циферблат до тих пір, поки стрілка на шкалі не буде на 0 Омах.

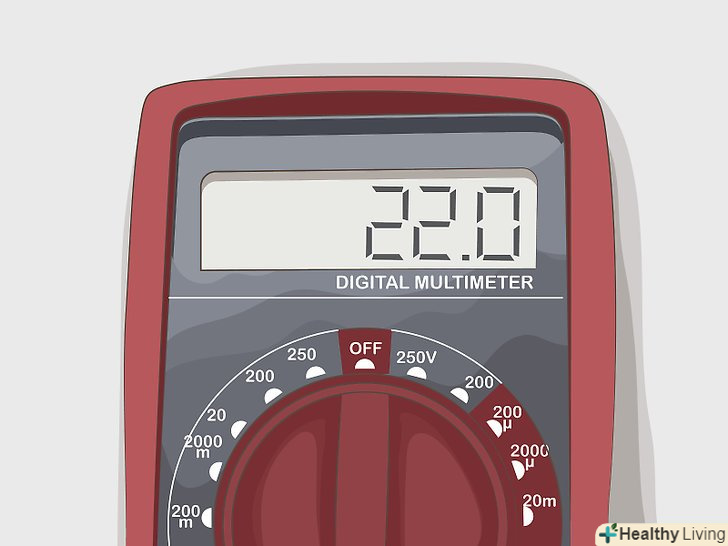

Виберіть схему або електричний пристрій, який хочете перевірити. для практики ви можете взяти практично все, що проводить електрику, від клаптика алюмінієвої фольги і до сліду від олівця на папері. Щоб отримати уявлення про точність ваших вимірювань, сходіть в магазин електроніки і купіть кілька різних резисторів або пристроїв з відомим рівнем опору.- Доторкніться одним щупом до одного краю схеми, а іншим – до іншого краю і погляньте на показники приладу. Якщо ви купили резистор на 100 Ом, можете доторкнутися щупом до кожного провідника на резисторі, вибрати діапазон в 1000 або 10000 Ом і прочитати показання на приладі, щоб переконатися, що на ньому дійсно показано 1000 ОМ.
-
Ізолюйте компоненти в важко проведену електричну ланцюг, щоб протестувати їх окремо один від одного. якщо ви читаєте Ом на резисторі в друкованій платі, вам доведеться відпаяти або відколоти резистор, щоб бути впевненим у тому, що ви не отримуєте помилкових показань іншої частини ланцюга.
- Виміряйте опір проводів або лінії ланцюга, щоб перевірити наявність короткого або відкритого розриву в ланцюзі. якщо ви отримали показання «нескінченний опір», це означає, що електричному струму нікуди йти. Простіше кажучи, це свідчить про згорілому компоненті десь в ланцюзі або про зламаному провіднику. Так як в більшості ланцюгів міститися» вихідні " пристрої (транзистори і напівпровідники), діоди і конденсатори, ви можете не виміряти безперервність навіть, якщо ланцюг повністю ціла. Саме тому дуже важко протестувати ланцюг одним лише омметром.
- Якщо ви не використовуєте омметр, вимкніть його. іноді, під час зберігання пристрою, дроти можуть замкнутися і знеструмити батарею.
Поради
- Якщо ви вирішили придбати омметр для загального користування, виберіть якісний мультиметр (мультитестер), який може виміряти інші показники, на зразок напруги і сили струму.
- Проведіть різні експерименти з електропровідністю. Візьміть графітний олівець, намалюйте на папері лінію і доторкніться щупами до кожного кінця. Ви виявите, що лінія проводить електричний струм.
- Ознайомтеся з електричною та електронною термінологією, зі схемами плат, а також навчитеся тлумачити електричні схеми.
- Ви повинні знати, що хоча резистор показує 1000 Ом, показання можуть бути зміщені на 150 Ом в одному або іншому напрямку. Зсув показань невеликих резисторів буде невеликим, і навпаки, показання великих резисторів може зміщуватися на більше число.
- Щоб запам'ятати діапазони омметра, купуйте кілька різних резисторів і перевірте кожен з них, щоб переконатися в їх показаннях опору.
Попередження
- Виконуючи перевірку електронного ланцюга, переконайтеся, що воно знеструмлено. Це означає її відключення з розетки, а також розрядку всіх конденсаторів в схемі. У телевізорах та інших електроприладах з електронно-променевими трубками і в мікрохвильових печах можуть бути конденсатори, заряджені декількома тисячами вольт навіть при відключенні з електроживлення. Ці прилади смертельно небезпечні і робота з ними повинна виконуватися професіоналом.
Що вам знадобиться
- Омметр
- тестовий Провідник або резистор
