Налякані великою кількістю елементів управління на електронно-променевому осцилографі (ЕЛО)? Не бійтеся! Вони не будуть настільки складними у використанні, як тільки ви вивчите кілька основ.
Кроки
Перед включенням осцилографа, переконайтеся, що регулятор інтенсивності опущений вниз.-

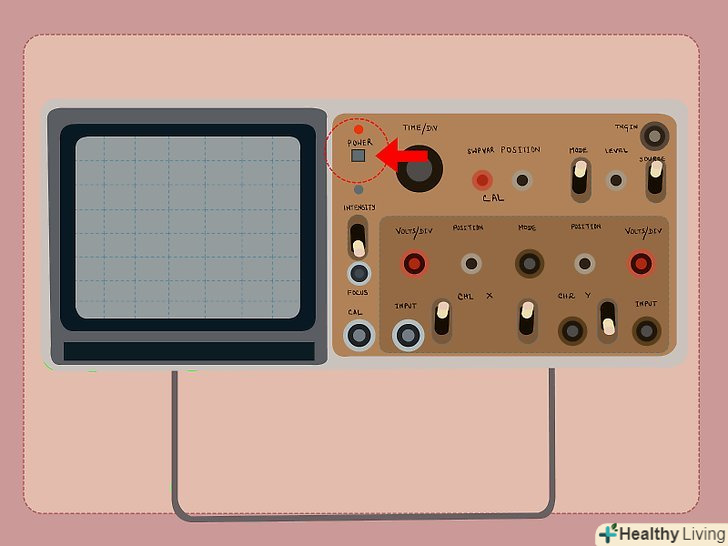

Увімкніть осцилограф.
-
Зачекайте, поки датчик нагріється і почне працювати.
-

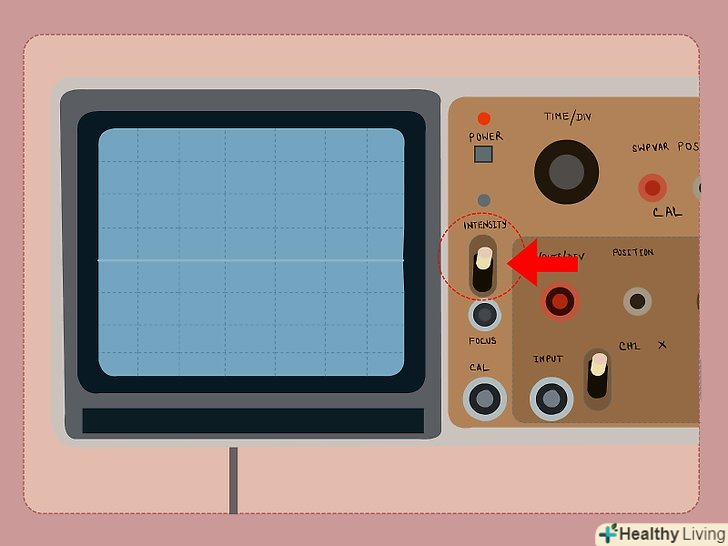

Піднімайте регулятор інтенсивності вгору, поки не побачите не надто яскраву горизонтальну лінію.
-

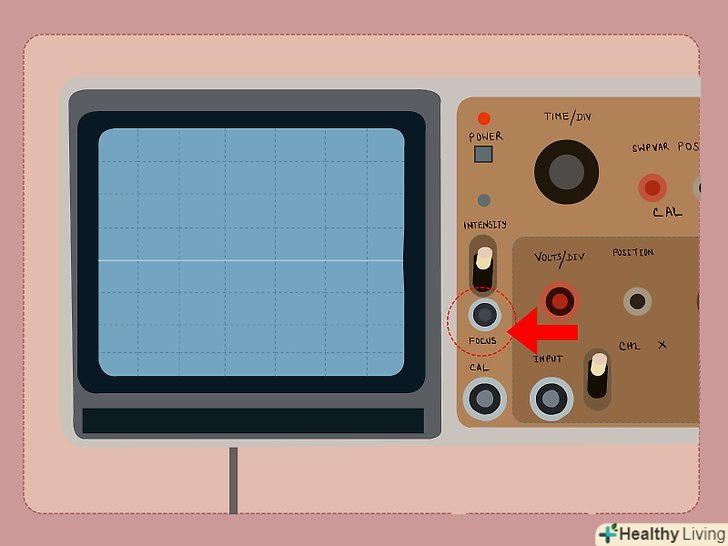

Налаштуйте фокусування, поки ви не побачите лінію, найтоншу, яку Ви можете налаштувати.
-

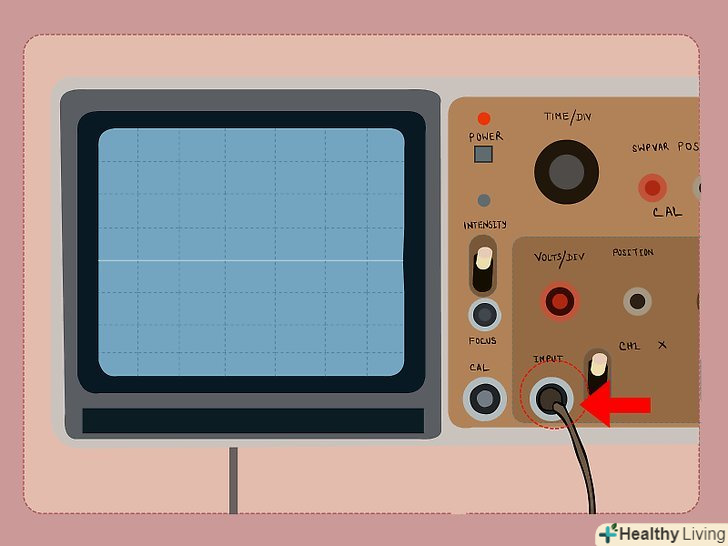

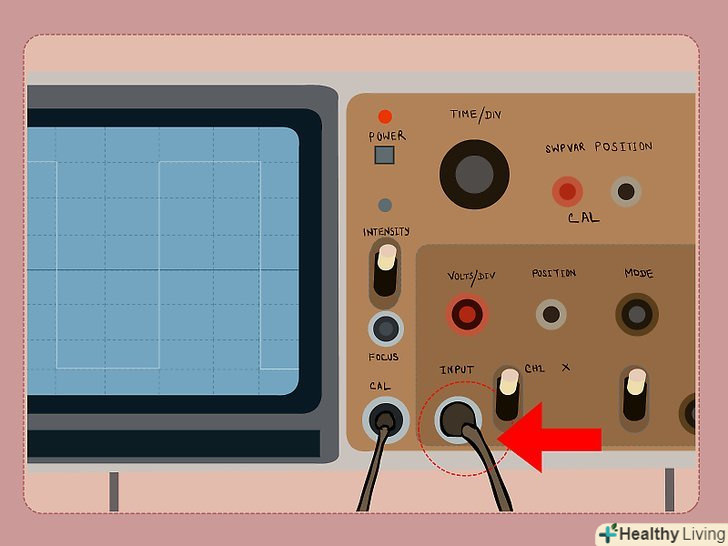

Підключіть датчик на вхід CH1.
-

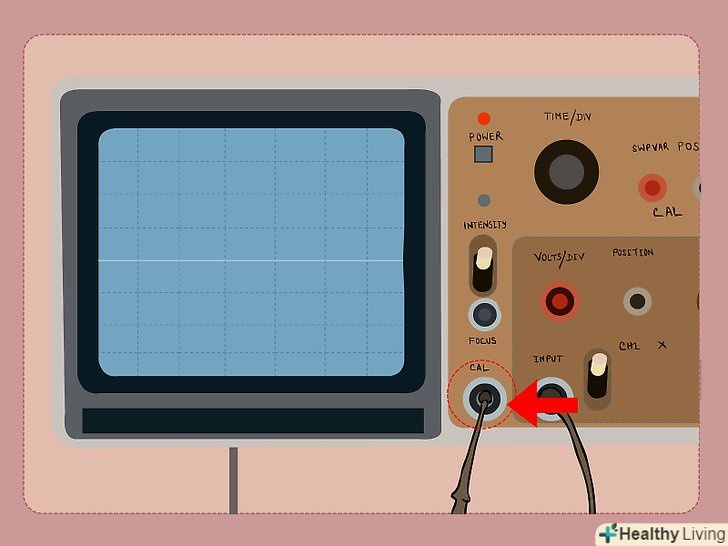

Підключіть вимірювальний наконечник на вихід CAL.
-

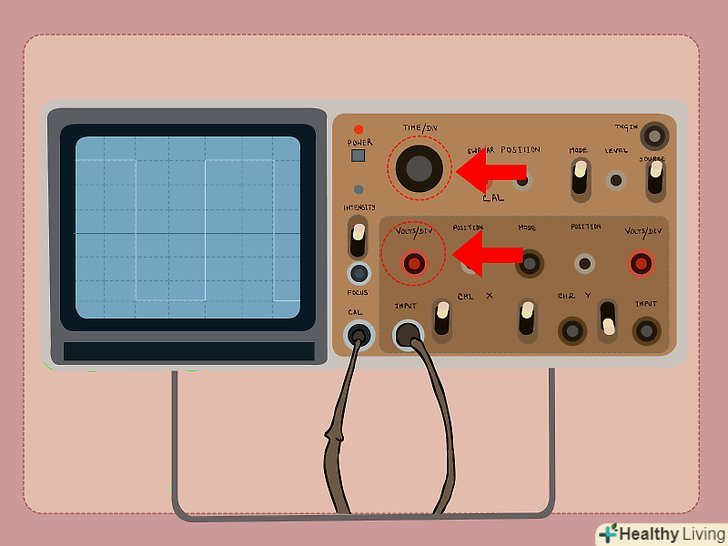

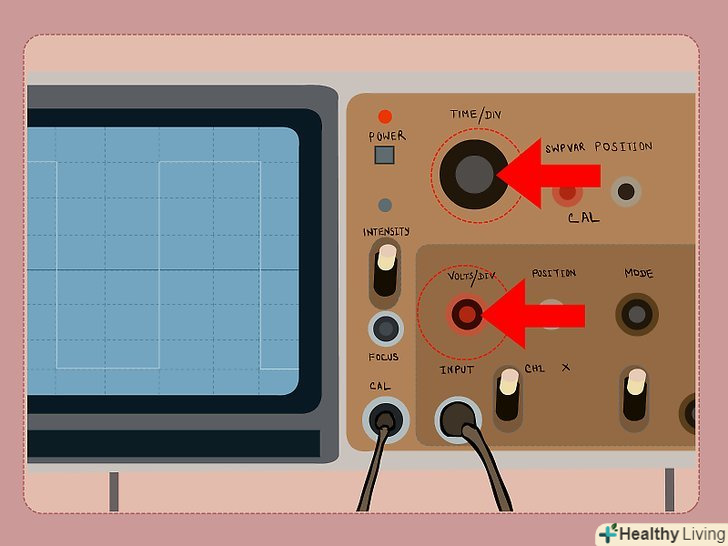

Налаштуйте регулятор системи відліку часу і регулятор амплітуди (для CH1), поки не отримаєте квадратну хвилю, яка займає більшу частину екрану, і показує вам, принаймні один повний цикл.
-

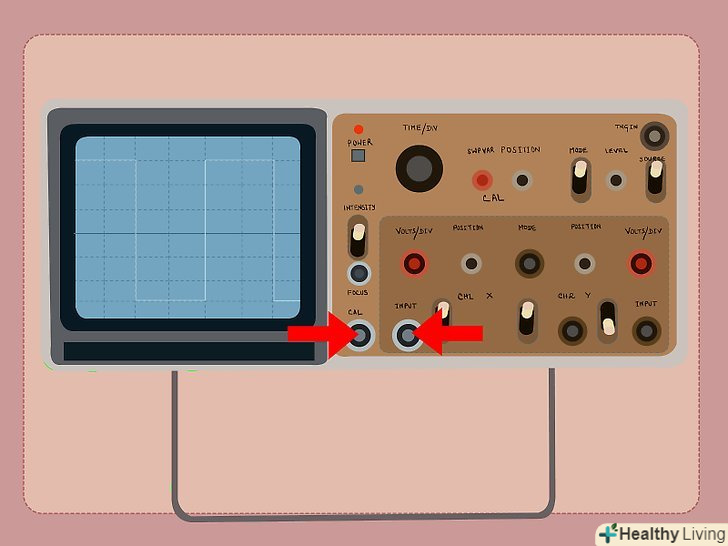

Відрегулюйте тример на датчику, так що у вас не вийшло перерегулювання або недорегулірованіе.
-
Зніміть вимірювальний наконечник з виходу з прямокутної хвилею сигналу.
-

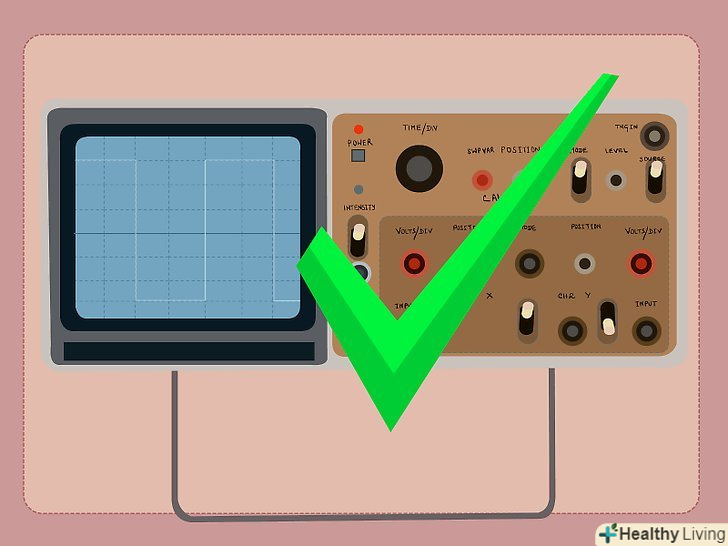

Тепер ви готові використовувати осцилограф для вимірювання всіляких сигналів.
-
Регулятор системи відліку часу дозволяє бачити більш-менш горизонтально, в той час як регулятор амплітуди дозволяє побачити більш-менш вертикально.
Поради
- Якщо ви не бачите горизонтальну лінію, коли датчик не підключений, спробуйте відрегулювати позиційні регулятори.
- Якщо ви не бачите запалений світлодіод, або якщо ви не бачите осцилограми, коли датчик підключений, то рівень перемикання може потребувати коригування.
Попередження
- Якщо ви не впевнені у вхідній напрузі, яку ви вимірюєте, увімкніть регулятор амплітуди до найвищої напруги перед приєднанням датчика.
Що вам знадобиться
- осцилограф
- Датчик осцилографа
