Дріт зазвичай використовується для підключення частин електричного кола, які не встановлені на тій же поверхні. Провід повинен проходити від поверхні до поверхні, залишаючи його під можливі види тертя або натягування. Якщо дріт пошкоджений, він не обов'язково повинен бути замінений. Схема може бути відновлена шляхом зрощування. Використовуйте цю статтю, щоб дізнатися, як зростити провід.
Кроки
Знайдіть пошкоджену ділянку дроту. металевий провідник дроту має пластмасове ізоляційне покриття, яке повинно виглядати гладким. Тріщина, злам або випалена діра на ізоляції будуть видні в місці пошкодженого проводу.-

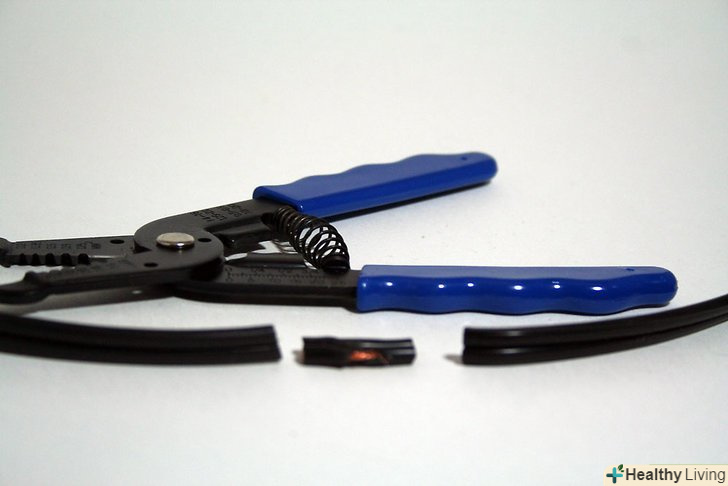

Очистіть пошкоджену ділянку. використовуйте стандартний інструмент для зачистки проводів, щоб відрізати дріт по обидві сторони пошкодженої ділянки.
- Оцініть відстань між відрізами. Відрізки повинні бути досить далеко від пошкодженої області, щоб пошкоджений провід був повністю видалений, але якомога ближче до пошкодженої області, наскільки це можливо, щоб уникнути зрізання непошкодженого проводу. Якщо відрізи занадто далеко один від одного, провід може бути не досить довгим для створення необхідного підключення.
- Викиньте пошкоджену ділянку дроту.
-

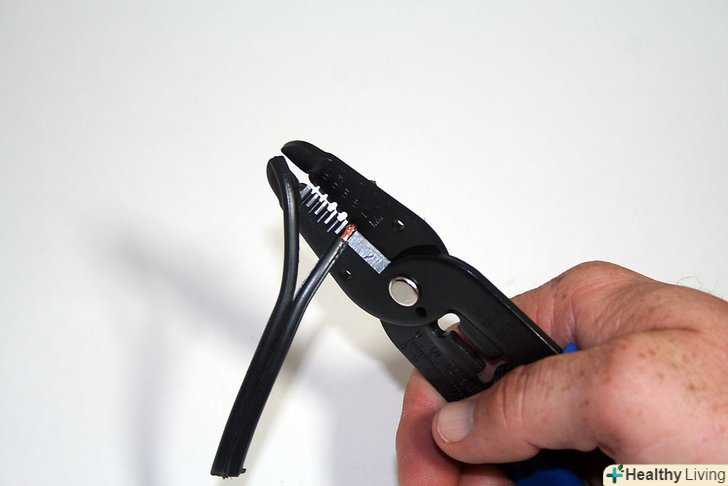

Видаліть ізоляцію з 2 нових, створених кінців проводів. видаліть близько 1 дюйма (2-3 см) ізоляції з кожного кінця дроту.
- Виберіть відповідне розтин для зачистки проводу на стандартному інструменті для зачистки проводу. Стандартний інструмент для зачистки дроту матиме отвори для зачистки. Відповідний Розмір проводу для демонтажу буде позначений на інструменті.
- Виберіть отвір для вирізання для невідомого розміру дроту. Якщо ви не впевнені в розмірі дроту, виберіть отвір для вирізання, яке повністю проріже ізоляцію. Переконайтеся, що внутрішній отвір достатньо великий, щоб дозволити металевому дроту всередині ізоляції "витримати" процес відрізання без пошкоджень.
- Протягніть інструмент для зачистки проводів вниз дроти. Закріпіть інструмент на відстані близько 1 дюйма (2-3 см) від кінця дроту. Міцно тримайте інструмент закритим, коли тягніть його вниз по довжині дроту.
-
Випряміть дроти. якщо дріт складається з безлічі дрібних дротиків, скручених разом, обережно розмістіть дротики таким чином, щоб всі вони випросталися для формування гладкого циліндра. Якщо провід-Одножильний, цей крок-зайвий.
-

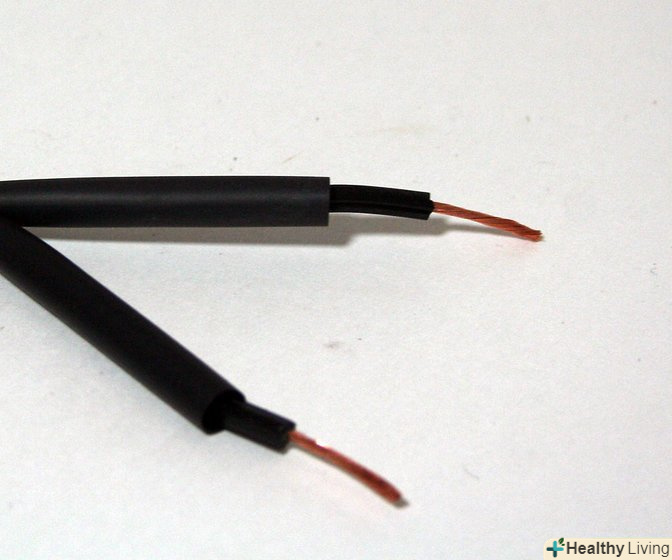

Помістіть термоусадочну трубку. при використанні термоусадочної трубки для ізоляції зрощування відріжте шматок трубки приблизно в 2 рази більше за область зрощування. Посуньте його до будь-якого кінця проводів. Підніміть дріт з шляху зрощування таким чином, щоб він передчасно не нагрівався процесом зрощування.
-

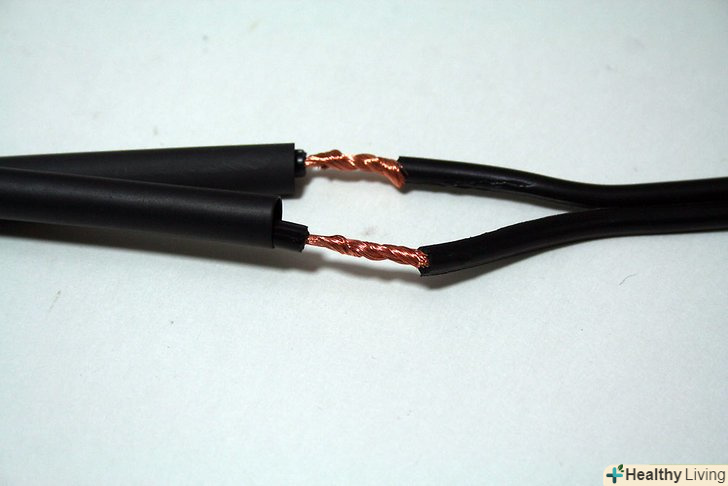

З'єднайте дроти методом скручування. ретельно скручуйте дроти таким чином, щоб вони залишалися в шнурі з іншими проводами, а не згиналися під кутом в скрученому стику. Скручений стик повинен мати дроти, кучеряві навколо один одного в лінію, яка продовжує лінію вихідної дроту.
-

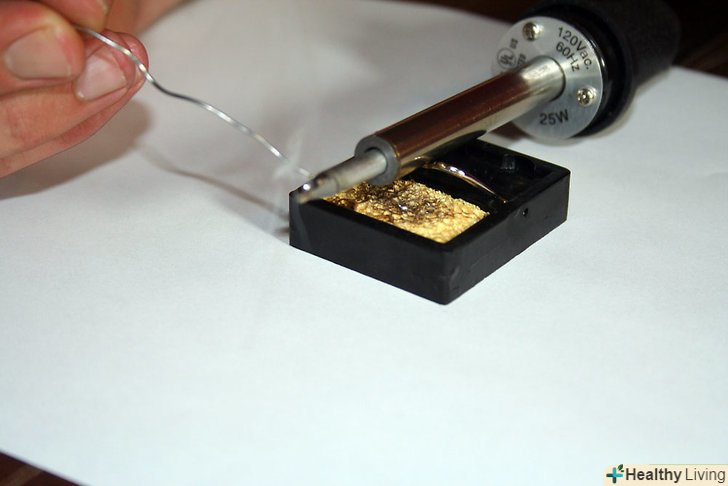

Підготуйте паяльник. помістіть невелику кількість припою на кінець наконечника нагрітого паяльника. Воно стане в'язкою рідиною.
-

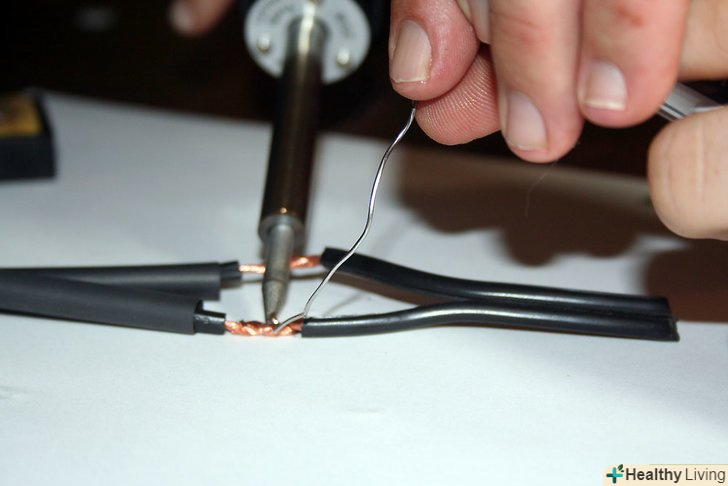

Запаяйте дроти. акуратно натисніть підготовленим кінчиком паяльника в центрі скручених проводів. Провід нагріються досить, щоб розплавити припій.
- Прикріпіть припой до проводів повільно. Застосуйте достатньо припою, щоб рівномірно покрити оголені поверхні. Не треба так багато припою на проводах, щоб він не ставав купою або м'ячем і заважаючи вам бачити дроти.
- Нанесіть припій. Приберіть паяльник від проводів. Тримайте дроти, поки припій не застигне. Припій зробиться тьмяним злегка на світлі, коли це відбувається. Припій повинен затвердіти протягом десяти секунд.
-
Ізолюйте сплайсинг.

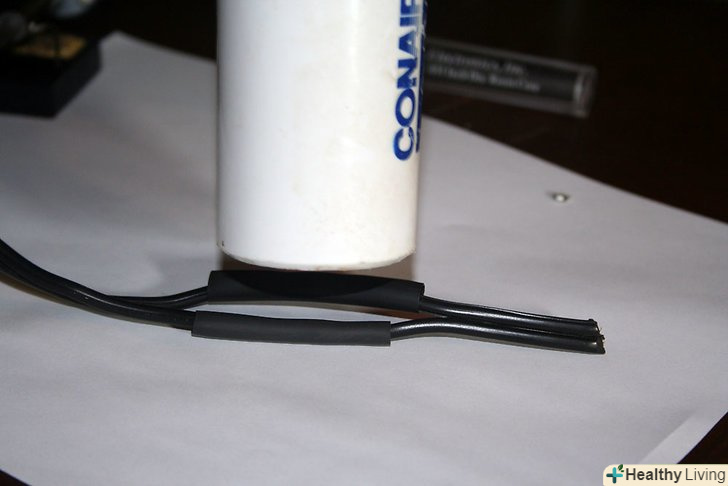

- Встановіть термоусадочну трубку. Якщо ви використовували термоусадочну трубку для ізоляції сплайсингу, посуньте її вниз по сплайсингу. Використовуючи теплову гармату, нагрійте трубу так, щоб вона стискалася для щільного прилягання до зрощування. Не перегрівайте її, бо трубка трісне і обвуглитися.
- Оберніть сплайсинг стрічкою. Якщо ви не використовували термоусадочну трубку, обтягніть повністю зрощування ізолентою методом спіралі.
Поради
- Термоусадочна трубка є дуже крихкою при нерівномірному нагріванні. Не намагайтеся нагрівати її кінчиком паяльника або своєю запальничкою.
Попередження
- Не скручуйте дроти разом поперечним загортанням їх так, як зав'язка на упаковці хліба. Це створить об'ємистий стик, який не витримає процес пайки. Це також створить нерівні краї і точки, які проколять нову ізоляцію.
- Кінчик і трубка нагрітого паяльника - дуже гарячі. Відбудеться Миттєве випалювання шкіри, якщо торкнутися цих поверхонь. Тримайте паяльник надійно на підставці, поки він нагрівається або охолоджується від недавнього використання.
Що вам знадобиться
- інструмент для зачистки проводів
- Паяльник
- Припой
- Ізоляційна стрічка
- Термоусадочна трубка
- теплова гармата
