Як змонтувати тристоронній Вимикач світла

Виберете потрібний Розмір проводу. Розмір всіх проводів в будь-якій схемі обов'язково повинен бути одного розміру. Якщо схема зав'язана на електричну панель або блок запобіжників, то мідний провід № 12 – мінімальний розмір проводу в то випадку, якщо він пов'язаний з 20–амперним вимикачем або плавким запобіжником. Мідний провід № 14-мінімальний розмір, якщо все з'єднується з 15-амперним вимикачем або запобіжником (вже багато років не дозволяється користуватися алюмінієвим проводом в таких схемах). Якщо Електрична енергія надходить від найближчої розетки і т. П., то нова розводка повинна бути зроблена проводом того ж розміру, що приходить на розетку або інші електричні установчі елементи.

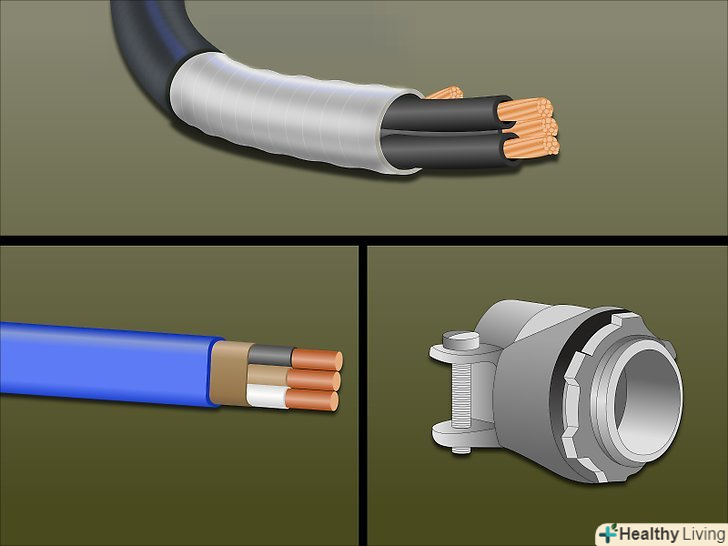

Виберіть правильний тип кабелю. енергопостачання або силовий кабель повинен бути з "2 проводів" (або провідників) плюс провід заземлення. Зазвичай типи кабелів з даними характеристиками наступні:

• NM (часто званий «Ромекс») і uF тип кабелю (у обох Пластикова обплетення навколо 2 або більше ізольованих проводів – один білий, один чорний і інші – і один неізольований провід). NM використовується в закритих приміщеннях, UM використовується поза приміщеннями, якщо піддається сонячній радіації або закопується в землю.
• Типи кабелів BX, MC і AC є армованими. Вони схожі - за винятком незначних відмінностей. Конструкція складається з металевої обплетення, сформованої гвинтовим чином зі сталі або алюмінію навколо двох (або більше) ізольованих проводів – один білий, інший чорний і інших - один з них, можливо, зелений. У кабелях, в яких немає зеленого ізольованого проводу, використовується зовнішня металева обплетення як заземлюючий провідник. Жоден з кабелів з металевою опліткою не дозволений до використання зовні або під землею. Якщо електрика надходить з кабелю армованого типу, в якому немає повнорозмірного (№12 і №14) заземлюючого проводу, то обов'язково використовується металевий ящик для продовження заземлення з армованої оболонки на ящик і включення заземлення через спеціальну зелену, шістнадцяти-розмірну машинну закрутку, яка протягується в попередньо пророблений отвір у металевому ящику, або спеціальний зелений заземлюючий зажим.
• Всі ці кабелі мають «торговельну марку», яка, як правило, походить від числа ізольованих, не заземлюючих провідників і конструктивного типу. Наприклад, такі:» дванадцять два Romex «або»чотирнадцять три BX". Приклад: a 12/2 NM, BX, AC, або ROMEX кабель має два провідника №12 плюс повнорозмірний заземлюючий провідник №12. A 14/3 NM, BX, AC, або ROMEX кабель має три провідника №14 плюс повнорозмірний заземлюючий провід. Існують спеціальні з'єднувачі для армованого кабелю з індивідуальними інструкціями та застереженнями для роботи з кожним з них. Користуватися на вигляд схожим з'єднувачем армованого кабелю Romex забороняється. Кабель типу NM або Romex легше в роботі, не вимагає спеціальних інструментів або підготовки і дешевше коштує. З цих причин він так широко поширений.

Вимкніть електрику. це дуже важливий крок. Будь ласка, не пропускайте його, а то вас струмом вб'є.

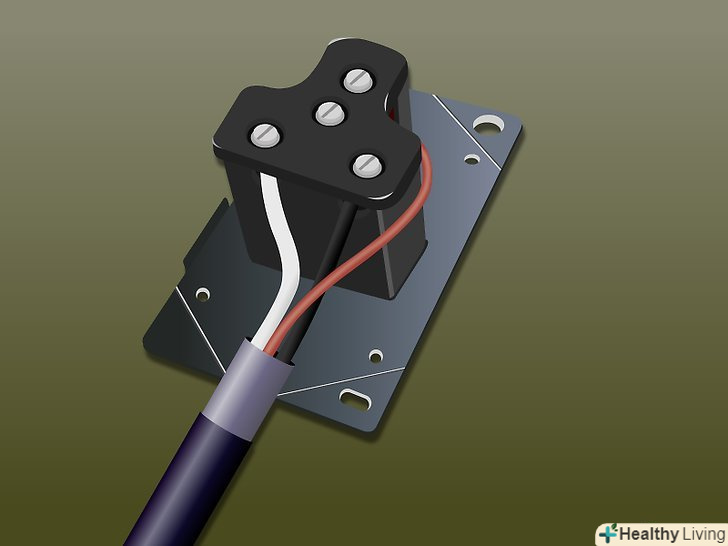

Встановіть Двожильний кабель між джерелом електрики (розетки, електричні панелі і т. д.) і першим вимикачем. Залиште 20-25 см. дроти в кожному з двох блоків (джерелі і першому вимикачі) перед тим, як відріжете кабель для того, щоб легше можна було з'єднати вимикач і джерело енергії. Додайте заземлюючий провід до розведення за допомогою скручування. Якщо джерело енергії-електрична панель або блок запобіжників, то кабель повинен бути обрізаний так, щоб він міг дістати до найдальшої перериваючої точки (вимикача або плавкого запобіжника, заземлення і нуля) без нарощування. Заземлюючий провід повинен бути з'єднаний з 1) нульовою шиною або 2) постійною шиною землі (але тільки якщо обладнання оснащене окремою заземлюючої шиною). Якщо всі існуючі заземлюючі дроти приходять на одну шину і всі існуючі білі дроти з'єднані з іншою шиною, потрібна підтримка окремого з'єднання нульових і заземлюючих проводів. Ніколи не підведіть заземлюючий провід (дроти) до постійної шини тільки білим або сірим ізольованими з'єднаними проводами або навпаки. З'єднайте чорний дріт з фазою або вимикачем / запобіжником, а білий з нулем або нульовою шиною на електричній панелі.

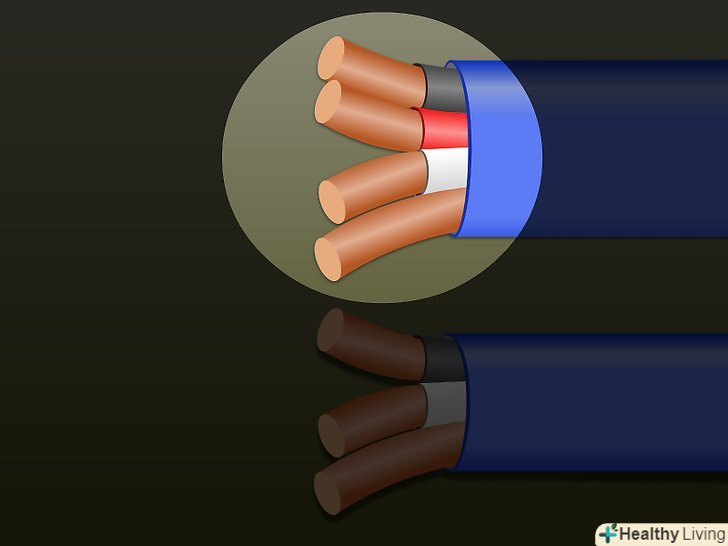

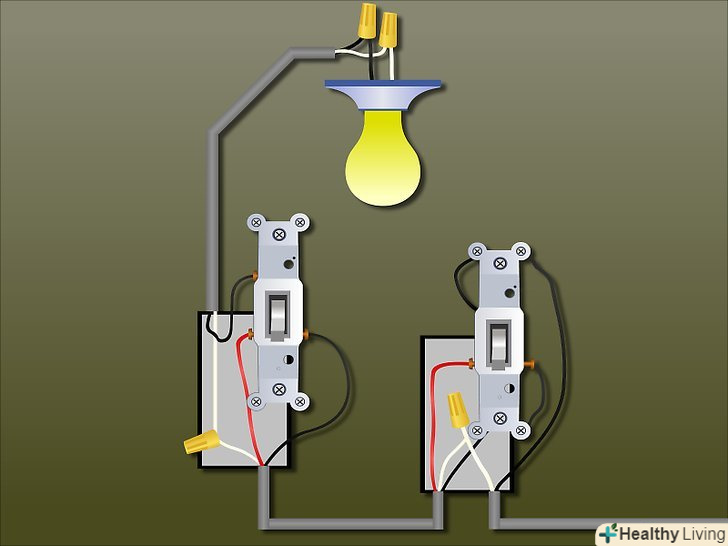

Встановіть 3-жильний кабель від першого вимикача до установчого блоку споживача. залиште 20-25 см.всередині кожного блоку перед тим, як обріжете провід для полегшення зрощування і приєднань у вимикачі і до споживача. У 3-жильного кабелю є "ще одна" жила, якщо порівнювати з 2-жильними кабелями, і ця жила майже завжди покрита червоною ізоляцією. Ця третя жила необхідна для монтажу 3-стороннього вимикача.

Встановіть 3-жильний кабель від другого вимикача до установчого боксу споживача. залиште 20-25 см.дроти всередині кожного блоку перед тим, як обріжете провід для полегшення зрощування і приєднання до споживача.

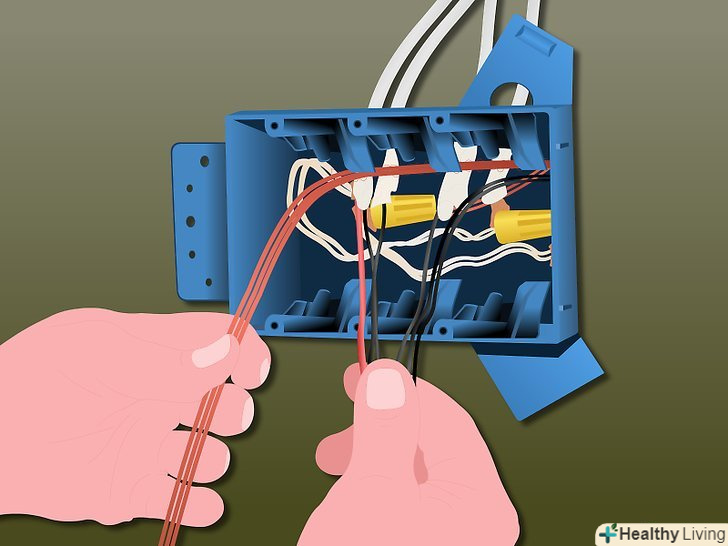

З'єднайте заземлюючі дроти. всі заземлюючі дроти в кожному електричному блоці обов'язково повинні бути з'єднані разом скрутками, лагами або іншими надійними методами. Забезпечте потрібну кількість коротких кінців (20 см.) голого проводу або із зеленою ізоляцією (один на кожну скрутку) для приєднання до зеленого гвинта в кожному блоці (вимикачі, розетки, споживачі і т. д.). Якщо вимикач або монтажна коробка металеві, вони теж повинні бути надійно заземлені на зеленому гвинті або заземлюючим затискачем. Це обов'язково повинно бути зроблено в кожному блоці, в який входить кабель, і в кожному приладі, де є точка заземлення. Рекомендується заземлення виконати в першу чергу, а потім акуратно згорнути і відсунути в задню частину боксу, щоб дроти не заважали, залишивши тільки короткі кінці для приєднання до споживачів. Заземлення не з'єднується з пластиком, фіброю або іншими, що не проводять струм матеріалами боксу.

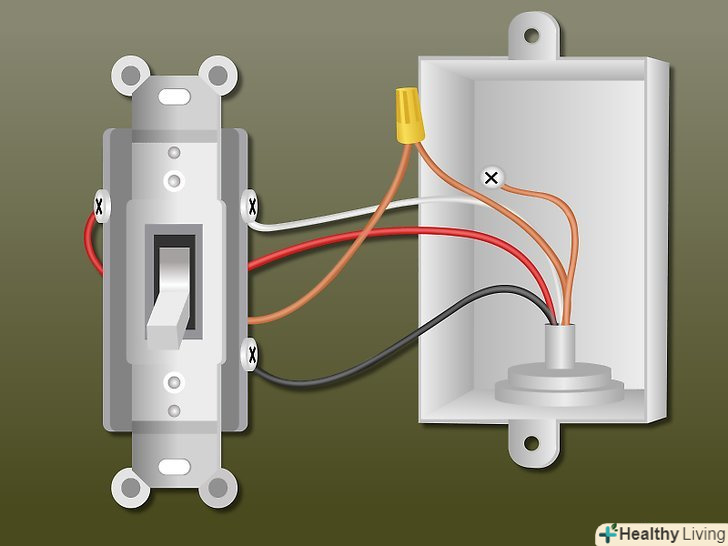

З'єднайте фазні дроти в першому вимикачі. З'єднайте всі заземлюючі дроти так, як було описано вище. 2-жильний кабель від джерела живлення входить в нижню частину вимикача, і фаза (чорний провід) приєднується до загального або паралельного терміналу 3-стороннього вимикача. Цей термінал зазвичай позначений як такий, що має гвинт іншого кольору. На зображенні зверху паралельний або загальний термінал в нижній правій частині обох вимикачів.

• З'єднайте білий ізольований провід 3-жильного кабелю (нуль) безпосередньо з білим проводом (нулем) підводить 2-жильного кабелю за допомогою скручування (в цьому вимикачі немає приєднання білого проводу).

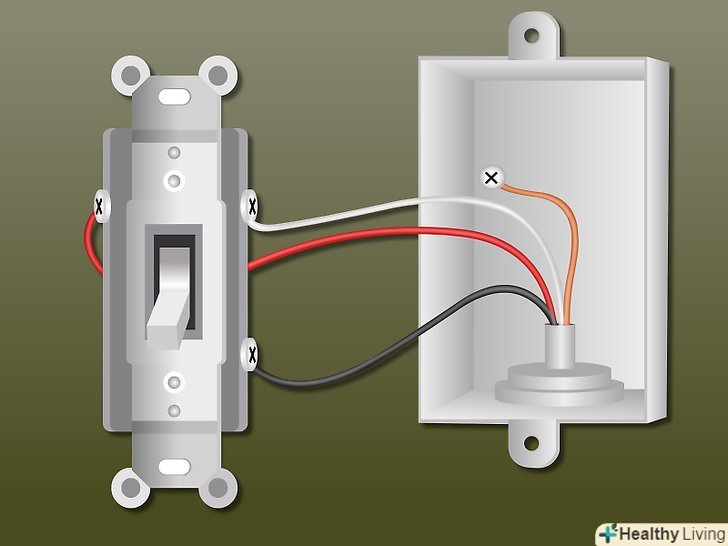

Приєднайте 3-жильний кабель в першому вимикачі, який входить зверху вимикача. червоний ізольований провід приєднується до одного з двох невикористовуваних терміналів (показані на зображенні зверху на верхній лівій і правій сторонах обох 3-сторонніх вимикачів). Не має значення, до якого з гвинтів цей провід приєднаний.

• Приєднайте чорний ізольований дріт до решти терміналу вимикача.

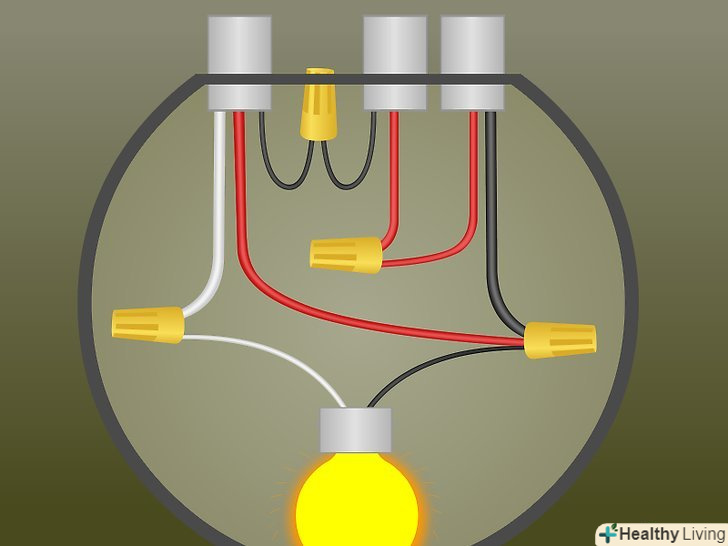

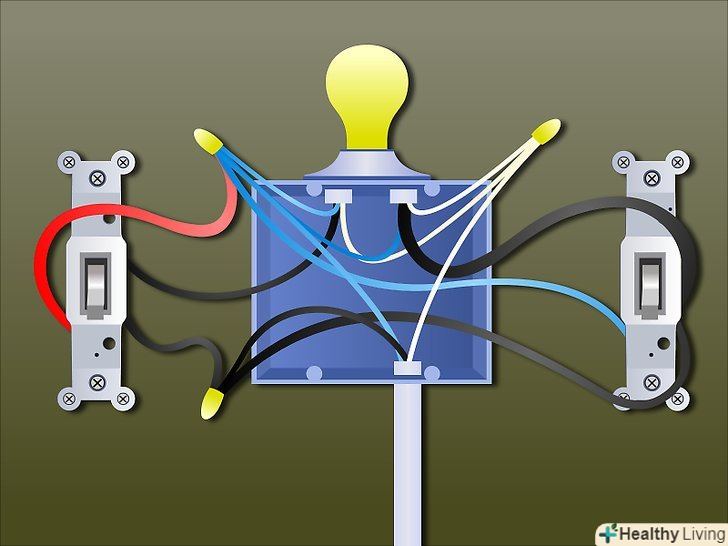

• З'єднайте дроти в монтажній коробці люстри. З'єднайте всі заземлюючі дроти так, як описано вище, якщо це ще не зроблено. У монтажній коробці люстри будуть два 3-жильних кабелю. Один 3-жильний кабель йде від першого вимикача і білий ізольований провід там нульовий, інший трижильний кабель приходить з другого вимикача, і білий провід буде тим, що називається " гілкою вимикача»

• Визначте гілку вимикача. Позначте обидва кінці білої жили в трижильному кабелі, який встановлений між другим вимикачем і монтажною коробкою люстри, обернувши їх чорною ізоляційною стрічкою. Це попередить тих, хто буде працювати зі схемою потім про те, що білий провід вже не нульовий. Це нова вимога правил електромонтажу, але була звичайною практикою, коли білий або сірий дроти ставали або могли бути під напругою. Так як це найбільш часто траплялося в вимикачах, то і отримало назву " гілка вимикача»
• З'єднайте два червоних ізольованих дроти скруткою.
• З'єднайте чорний провід, що приходить від першого тристороннього вимикача, і білий (гілку вимикача) йде від другого тристороннього вимикача (з чорною ізоляційною стрічкою), разом за допомогою скручування.

Приєднайте трижильний кабель в монтажній коробці другого вимикача до вимикача. З'єднайте всі заземлюючі дроти так, як було описано вище, якщо це ще не зроблено. Приєднайте чорний ізольований дріт до загального або паралельного гвинта терміналу вимикача (ще раз, загальний гвинт терміналу відрізняється за кольором від інших гвинтів у вимикачі).

• Приєднайте червоний ізольований провід до одного з двох гвинтів (до якого саме - не має значення).
• Приєднайте «гілку вимикача» (білий дріт з чорною стрічкою) до залишився незайнятим гвинта терміналу вимикача.

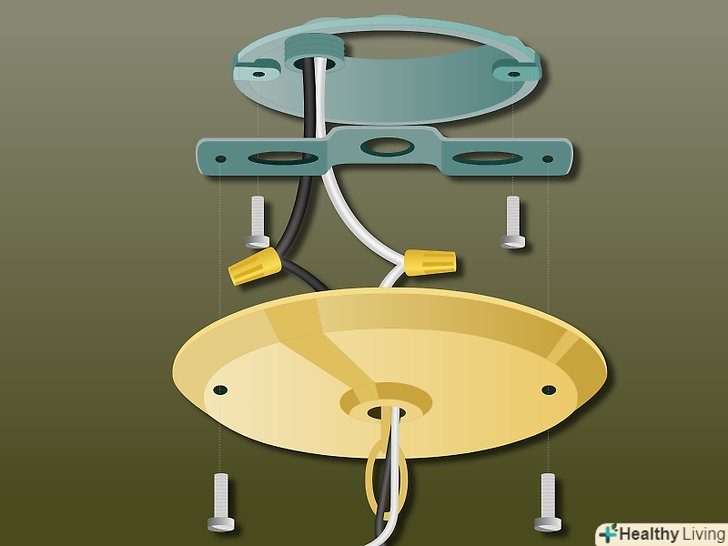

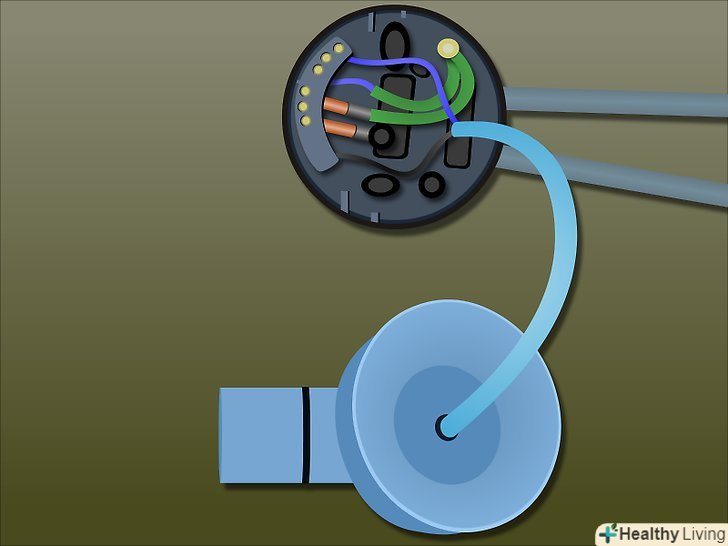

Приєднайте споживач. у монтажній коробці люстри повинні бути тільки чорний провід, білий провід і заземлюючий провід для постачання електроенергії споживачеві.

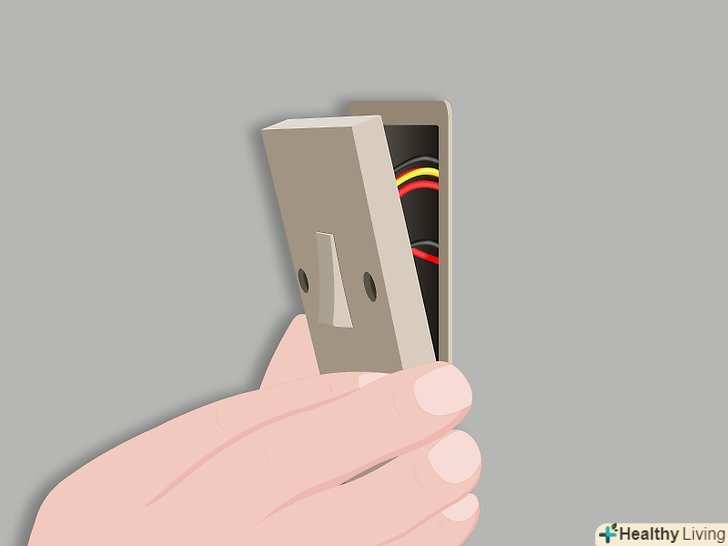

Завершення. перевірте, туго чи зроблені скручування і чи немає голих місць на фазних і нульових проводах. Акуратно згорніть дроти і заправте їх в коробки. Закріпіть кришки гвинтами. Подайте струм і перевірте роботу.
