Для ентузіаста електроніки наявність 5-вольтового джерела постійного струму може бути дуже корисним. Багато мікроконтролери і цифрові інтегровані плати приймають напругу 5В (взагалі, це число коливається від 3 до 15 В). Це інструкція для створення 5В джерела постійного струму, який може створювати струм з силою до 1,5 а.Вам буде необхідно об'єднати кілька компонентів.
Кроки
Один з проводів адаптера змінного струму будемо вважати позитивним.інший-проводом заземлення. В даний момент неважливо, який з проводів ви оберете для якої ролі, важливо лише запам'ятати свій вибір.-

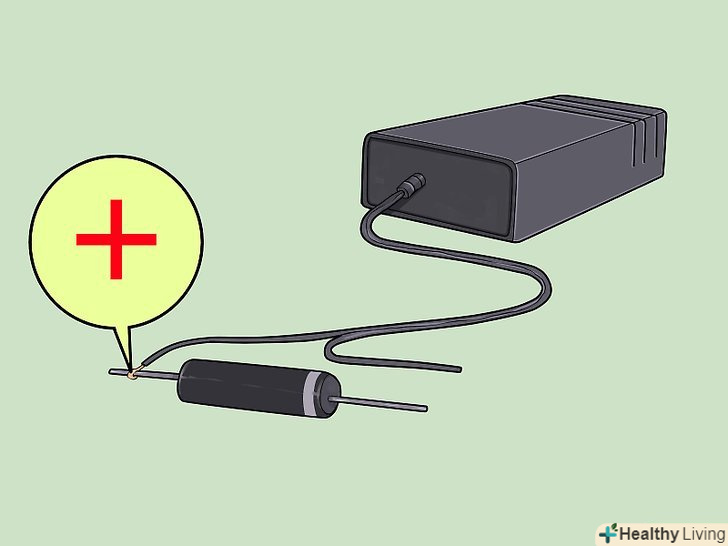

З'єднайте позитивний провід з адаптера змінного струму зі стороною діода, не зазначеною лінією.ви з'єднуєте позитивний провід з анодом діода, де струм буде проходити через діод тільки в одному напрямку і заряджати конденсатор, який ви приєднаєте пізніше.
-

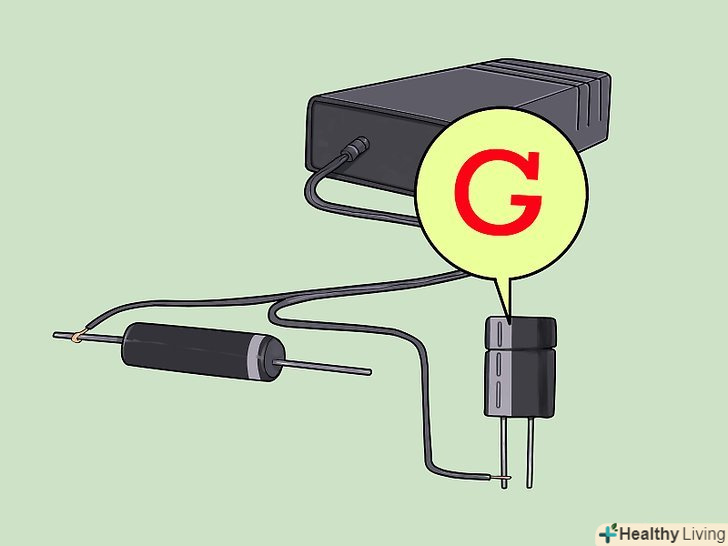

Знайдіть на конденсаторі провід, зазначений лінією.зазвичай це Лінія білого кольору, і на ній намальований знак мінус. Це негативна сторона, яку Ви повинні підключити до проводу заземлення адаптера змінного струму.
-

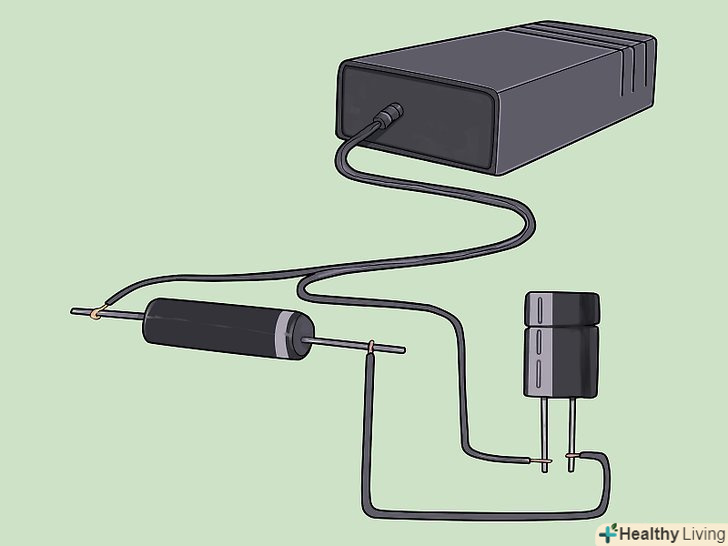

Підключіть другий провід конденсатора до проводу діода, зазначеного лінією.таким чином, ми з'єднуємо позитивний провід конденсатора з катодом діода. Діод дозволяє току з трансформатора заряджати конденсатор і при цьому забороняє конденсатору розряджатися через трансформатор.
-

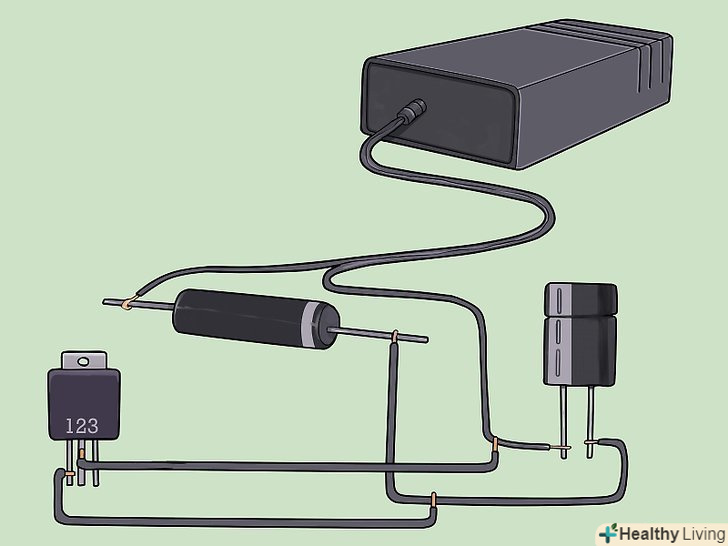

З'єднайте контакт 1 регулятора напруги з точкою розгалуження, де позитивна сторона конденсатора з'єднується з зазначеною лінією стороною діода. Контакт 2 повинен бути з'єднаний з проводом заземлення від адаптера змінного струму. Контакт 3-це вихід. Між контактом 3 і заземленням напруга становитиме 5В.
Поради
- Додайте конденсатор від виходу до заземлення, щоб отримати більш хороший короткочасний відгук.
- Ви можете знайти все необхідне в магазині електроніки.
- Провід, що знаходиться найближче до смужки на діоді, завжди є катодом (негативною стороною) діода.
- Більш висока напруга зажадає обережності і наявності додаткового регулятора, щоб зменшити напругу до того рівня, з яким впорається 5В регулятор.
- Щоб поліпшити цю систему, додайте випрямляч струму типу " повний міст "замість" напівмосту", використовуваного в наведеній схемі.
- Спробуйте використовувати адаптер змінного струму з напругою 12В або менше. Висока напруга змушує 5В регулятор розсіювати більше енергії і нагріватися (часом дуже сильно нагріватися).
- Новий регулятор напруги буде видавати струм з силою 1.5 А і напругою 5В.5В регулятор буде нагріватися в міру збільшення обсягів енергії, тому вам може знадобитися радіатор.
- Зробіть мікросхему на друкованій платі для простоти використання.
Попередження
- З'єднання електролітних конденсаторів у зворотному напрямку може призвести до вибуху. Переконайтеся, що негативний вихід конденсатора (позначений білою смужкою) під меншою напругою, ніж позитивний, і що напруга в конденсаторі не перевищує передбачених значень.
5В регулятор може дуже сильно нагрітися при отриманні надмірної кількості струму. Це може призвести до пожежі, тому будьте обережні.
- Напруга в описаній системі недостатньо велике, щоб завдати шкоди здоров'ю. Адаптер змінного струму-єдиний елемент, підключений до високої напруги через розетку. Якщо ви захочете відкрити корпус адаптера, переконайтеся, що він відключений від мережі.
- Якщо 5В регулятор постійно перегрівається, це може привести до скорочення його терміну служби.
Що вам знадобиться
- Адаптер змінного струму (основний), що видає змінний струм з напругою 8-30В і силою до 1,5 а.
- випрямляючий діод (такий як 1n5392) розрахований на силу до 1.5 А вхідного струму і напруга 50В вихідного струму.
- електролітний конденсатор на 100мкф з радіальною проводкою, розрахований на напругу 35В.
- <Паяльник і припій (якщо ви не використовуєте друковану плату).
5В регулятор напруги TL780 - 05 або еквівалентний.
