Як накреслити план поверху в зменшеному масштабі

Виміряйте довжину найдовшої стіни. Якщо ви креслите саме фактичне планування приміщення (що відрізняється від розробки дизайну і придумування окремих елементів), проводите фактичні виміри за допомогою рулетки.

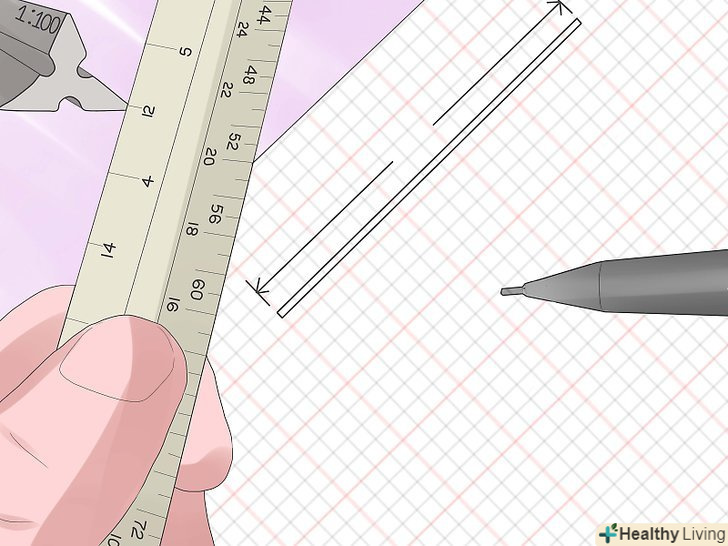

Пропорційно зменшіть свій завмер, щоб він вмістився на аркуш креслярського міліметрового паперу. спочатку порахуйте кількість квадратів по довгій стороні листа (наприклад, 39); дана сторона повинна вмістити в себе найдовшу деталь плану. Потім пропорційно зменшіть довжину стіни до меншого числа. Переважно використовувати чітку пропорцію, так як набагато простіше, наприклад, запам'ятати, що один квадрат на папері дорівнює одному метру, ніж, скажімо, 1,27 метра. Але з довжини стіни неможливо вивести чітку пропорцію, то може знадобитися використовувати не настільки досконалий масштаб.

Якщо вам необхідні додаткові рекомендації, то нижче ви можете подивитися приклади, як в метрах, так і в футах.

• Якщо довжина стіни становить кругле число метричних одиниць (наприклад, 90 футів), спробуйте розділити його на 2, 3, 4 і т.д. і подивитися, як співвідноситься результат з кількістю квадратів на креслярському папері (90/2= 45 – занадто багато, щоб вміститися в 39 квадратів; 90/3=30 – це відмінно впишеться простір 39 квадратів).
• Якщо завмер являє собою не кругле число (наприклад, 81 фут), спробуйте поділити його на 3, 5 і т.д. і подивитися, чи буде результат менше, ніж кількість квадратів (81/3=27 – результат вписується в простір 39 квадратів).
• Якщо довжина стіни дорівнює меншій кількості метричних одиниць, ніж наявне число квадратів (наприклад, 27 метрів), ви можете використовувати масштаб в співвідношенні 1 метрична одиниця на 1 квадрат (1 метр = 1 квадрату, тобто довжина стіни на плані становитиме 27 квадратів).
  • Якщо кількість метричних одиниць дуже мало і малюнок виходить дуже маленьким (наприклад, 15 метрів, накреслені на 15 квадратах залишають після себе дуже багато порожнього простору), спробуйте подвоїти або іншим чином збільшити кількість квадратів, що припадають на 1 метричну одиницю (якщо 1 метр = 2 квадратам, то стіна на плані складе 30 квадратів).
• Якщо ви незадоволені отримуваним масштабованим розміром або при поділі не виходить цілий результат (наприклад, 89 футів), спробуйте поділити більше число на менше. Якщо тільки ви не хочете, щоб стіна зайняла весь лист, не включайте в розрахунок все кількість квадратів, залиште, по крайней мере, по одному квадрату з обох сторін, щоб план не вийшов неохайним , тобто виключіть з розрахунку 2 квадрата (89/37=2,4, тобто на один квадрат припадає приблизно 2 фути 5 дюймів, стіна займає 37 квадратів, а по сторонах від неї залишається по одному порожньому квадрату).

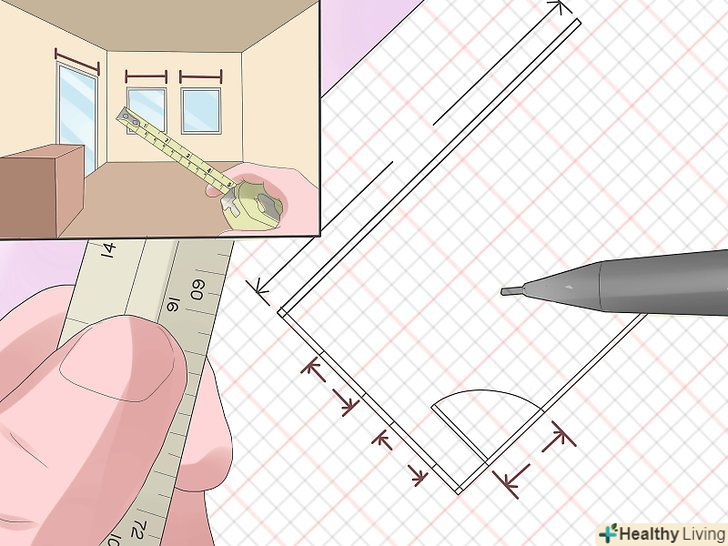

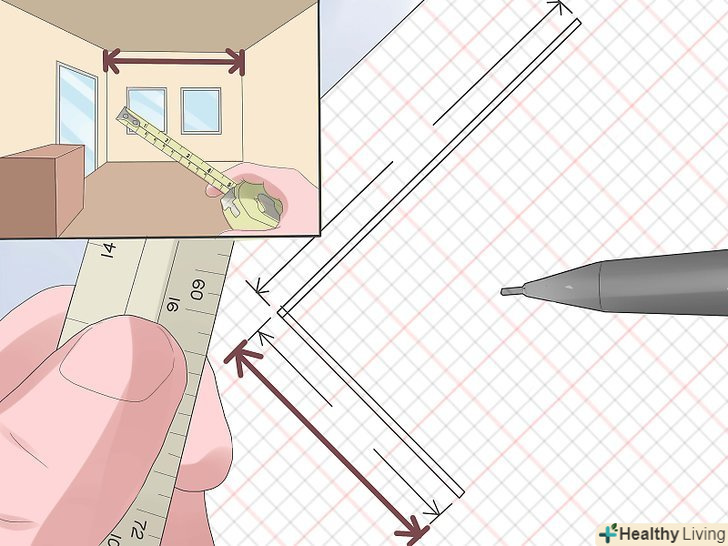

Виміряйте довжину інших стін і конвертуйте їх відповідно до прийнятого вами масштабом. наприклад, якщо ви вирішили, що кожен квадрат становить 3 фути, то стіна довжиною в 40 футів буде відповідати 13 квадратам ¹ / ₃ (40/3=13) ¹ / ₃ ; якщо ви вирішили, що кожен квадрат відповідає 1 метру, то стіна довжиною 18 м буде відповідати 18 квадратам.

Виміряйте ширину всіх дверних і віконних прорізів (без рам) і конвертуйте вимір відповідно до масштабу.

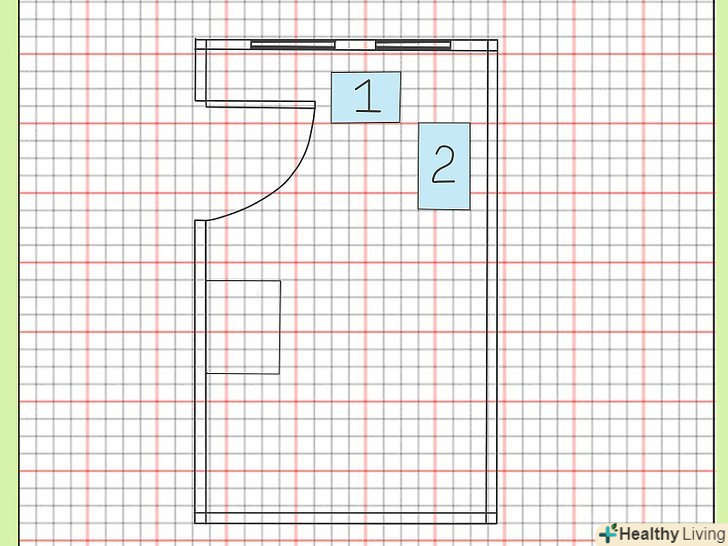

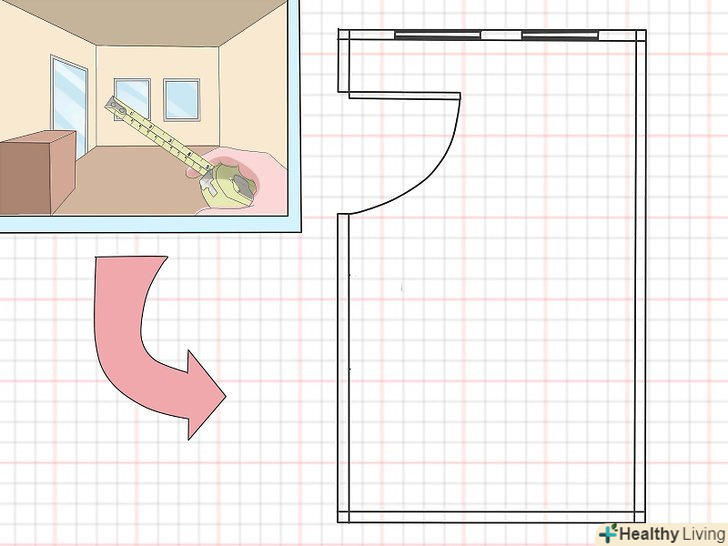

Внесіть в план всі стіни, вікна, двері. малюйте кожне вікно подвійною лінією, а кожні двері (повністю відкривається) – одинарною лінією з прилеглою дугою (вказує фактичний напрямок відкриття дверей, що корисно при плануванні розстановки меблів).

Виміряйте довжину і ширину вбудованих конструкцій (наприклад, підвіконь), конвертуйте їх відповідно до масштабу і внесіть в план.
