Як робити креслення: 6 кроків (з ілюстраціями)

Ви повинні знати термінологію. Автоматизоване проектування або креслення вручну, називається "відтворюваним»або "оригінальним". Такі креслення робляться на пергаменті або деяких типах тонкого паперу, яка дозволяє світлу проходити через себе. Коли хтось використовує цей тип носія для своїх оригіналів (також відомих як «відтворювані»), він, як правило, має намір зробити «синю світлокопію креслення». Це означає Друк блакитного кольору з більш темними синіми лініями. Таким чином, виходить синій відбиток. Дивіться "Поради" для подальшої довідкової інформації про Синій відбиток.

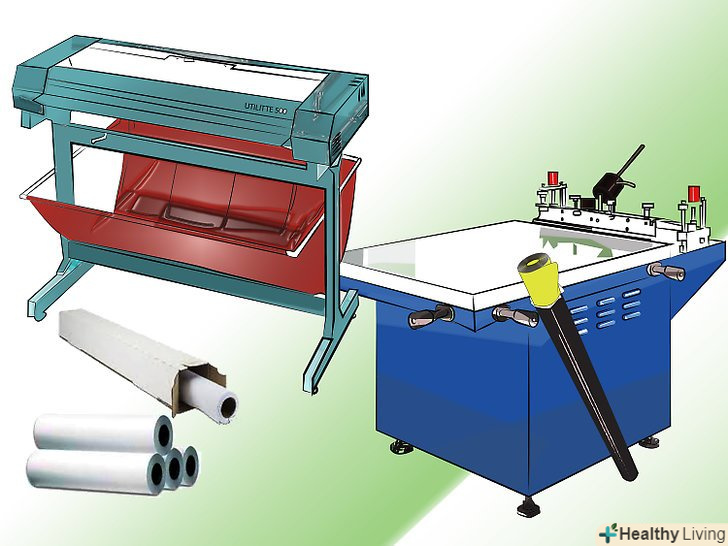

Ви повинні розуміти, як працюють машини з синім відбитком.

• Основна відмінність машини з синім відбитком від копіювального пристрою великого формату є те, що перша будуть робити тільки копію відтвореного документа, такого як на пергаменті («транс-зв'язок» або будь-який матеріал, який буде дозволяти світлу проходити через нього). Це не єдина відмінність, але це найбільш помітна відмінність між двома типами машин.
• Всі машини з синім відбитком ґрунтуються на здатності пропускати світло через документ, який ви хочете скопіювати, тому документ, з якого ви робите копію, повинен бути досить прозорим і давати світлу проходити через нього. Хоча це можна вважати мінусом для машин з синім відбитком, вони роблять світлокопії, а не чорно-білі копії, які можна було б зробити на копіювальному пристрої великого формату.
• Машини з синім відбитком друкують досить вражаюче, так як вони роблять сині копії і добре демонструють вашу роботу. Багатьом старожилам і малим архітектурним майстерням не подобається використовувати великі копіювальні апарати, так як вони можуть робити тільки чорно-білі копії. Тим не менш, багато майстерень мають обидва типи машин і використовують або машину з синім відбитком, або копіювальний пристрій великого формату, в залежності від бажаних результатів.
• Машини з синім відбитком використовують діазотипний процес і діазотипний папір, який поставляється в запечатаних товстих чорних пластикових пакетах, щоб світло не проникало всередину. Велика частина діазотіпного паперу, коли її витягують з пакета, має жовтий колір. Пізніше, коли папір проходить через машину з синім відбитком, колір змінюється на синій. Процес, який відбувається в машині, проходить з використанням ультрафіолетових випромінювань і аміаку.

Ви повинні розбиратися в процесі створення копій своїх документів. Якщо у вас є оригінали документів, готові для копіювання, багато нового діазотіпного паперу і діазотіпная машина, готова до роботи, ви можете почати робити свої креслення:

• Пам'ятайте, що ваші оригінали повинні бути на певного типу прозорому папері, наприклад, на пергаменті або транс-зв'язку.
• Почніть з одного малюнка, утримуючи його, а потім помістіть один аркуш діазотипного паперу зверху і підгоніть кінці паперу так, щоб два аркуші виглядали як один.
• Почніть подачу цих двох листів в машину в нижній частині ролика; вони будуть піддаватися впливу аміаку і ультрафіолету і обидва вийдуть з машини, оскільки наведені в дію ролики машини повільно повернуть папір назад.
• Коли обидва листи вийдуть з машини, приберіть оригінал і відкладіть його в сторону.
• Візьміть діазотипний папір і запустіть його назад через машину на верхній частині ролика. Будь ласка, зверніть увагу, що більшість діазотипних машин з синім відбитком, мають нижній і верхній ролики. Ви можете продовжувати керувати діазотипним папером за допомогою верхнього ролика багато разів, залежно від того, наскільки новий аміак ви використовуєте і залежно від швидкості, на якій ви робите перший запуск, коли обидва листи проходили через машину і наскільки синьою ви хочете бачити вашу друк. Це легкий процес і ви в ньому вдосконалюєтеся досить швидко тільки після того, як зробите кілька креслень.
• Повторіть цей процес для кожного аркуша у вашому наборі креслень, якщо у вас є кілька креслень для копіювання.

Створіть палітурку з одного аркуша діазотіпного паперу. після того, як всі копії зроблені, якщо ви хочете, можете запустити один аркуш діазотипного паперу без будь-яких зображень. Це зробить лист дуже темно-синім. Цей лист потрібно розрізати на смужки тієї ж висоти, що і ваші креслення, але тільки потрібно зробити його досить широкими смужками, щоб на ньому вийшло три складки для палітурки з одного боку ваших креслень. Зазвичай 3 – 4 Скоби з потужного пістолета-це все, що необхідно для забезпечення палітурки і утримування креслень разом.

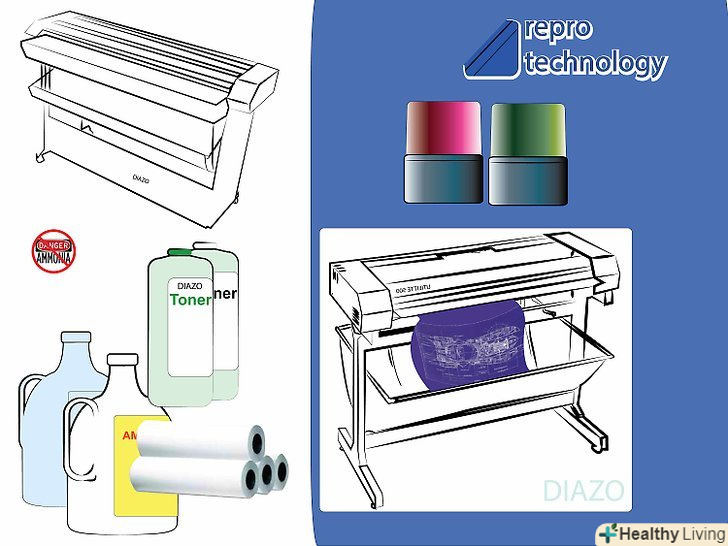

Розглянемо переваги діазотипного процесу:

• Машина має тривалий термін придатності. Діазотипний процес за своєю суттю простий. Машина має деталі відносно невеликої складності, і їх обслуговування коштує недорого. Більшість діазотипних машин працює протягом більше 20 років з високим ступенем надійності і маленьким часом простою.
• Низька вартість копій за екземпляр. Діазотипні машини легко доступні у використанні для діазотипного паперу, пергаменту і плівки, які за ціною конкурентноздатні з так званими звичайним папером. Розчин аміаку використовується більшістю систем діазотипних машин, має низьку вартість і екологічно безпечний. Розчин аміаку-це ніщо інше, як звичайні побутової аміак, тільки більш високої концентрації.
• Машина має низькі експлуатаційні витрати. Так як» мозок " системи вбудований в папір або інші матеріали, саме обладнання не вимагає великого догляду. У більшості діазотипних машин немає високої вартості копії або несподіваних витрат. Вони мають дуже надійні елементи обладнання, які забезпечують багаторічний термін корисного використання з невеликим часом простою.
• Діазотипний процес не шкодить навколишньому середовищу. Аміак є повністю натуральною речовиною. Це основна речовина, яка має вирішальне значення для життя на нашій планеті. Воно складається з двох елементів-азоту і водню. Аміак виробляється всіма тваринами, включаючи людину, як природний продукт метаболічного процесу. Кожна людина виробляє близько 550 грамів на рік. Згідно з одним джерелом, 500 сімей випускають щороку більше аміаку, ніж 20 000 копіювальних діазотипних машин. Більш детальна інформація про аміак знаходиться нижче, в розділі "Поради".
• Діазотипний процес не впливає на озон або проблеми зі здоров'ям. Для створення високоякісних копій діазотипний процес використовує тільки природні речовини. Озон (дуже дратівливий токсичний газ) не виробляється при використанні діазо обладнання. Так звані симптоми "синдрому хворобливої атмосфери в будівлі" не зустрічаються у співробітників, що працюють з діазотипними машинами і всі співробітники не схильні до довгострокових проблем зі здоров'ям. Сухе діазотіпное копіювання досягло високого ступеня вдосконаленого стану функціональності. Системи діазо, за визначенням, вимагають тільки натуральних речовин для операцій. Процес розробки включає в себе випуск тільки аміаку, вологи і теплової енергії. Діазотипна промисловість інтегрована суворими стандартами обробки аміаку, його стримуванням і усуненням майже всіх запахів. Крім того, контейнери подачі аміаку є безпечними і відповідають стандартним промисловим характеристикам.
