Як встановити стельовий вентилятор-

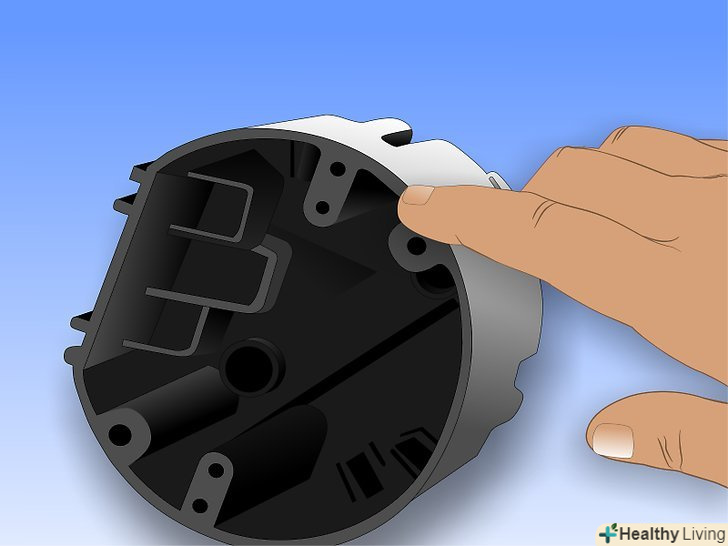

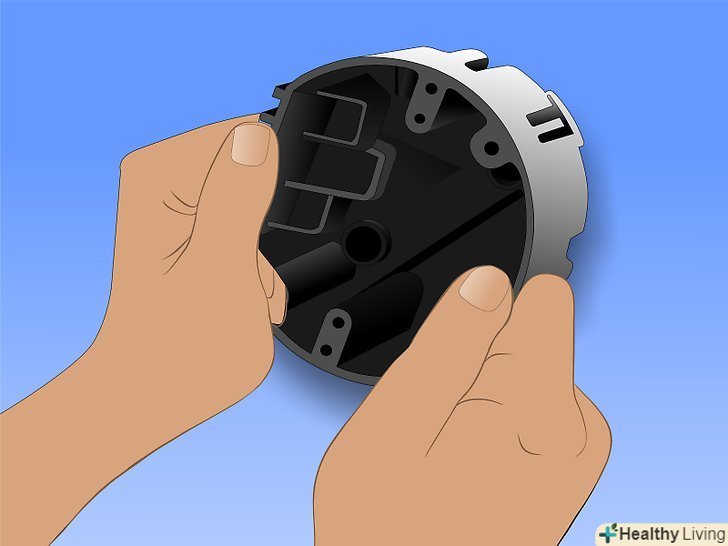

ПридбайтеКОРОБКУ ПІД ВЕНТИЛЯТОР в магазині побутових або електричних товарів. краще купити коробку "старого зразка" (не нового стилю) якщо у вас немає доступу до стелі зверху. Є два види коробок старої конструкції: перший являє собою такий вентилятор, який охоплює існуючу балку; його легше поставити, проте тут потрібно саме "виявити" балку, а не "обігнути" її. Другий тип на регульованому шарнірі, який можна розширити між двома балками, це важче зробити, зате дає більше варіантів розташування. Обидва типи конструкцій працюють однаково добре.

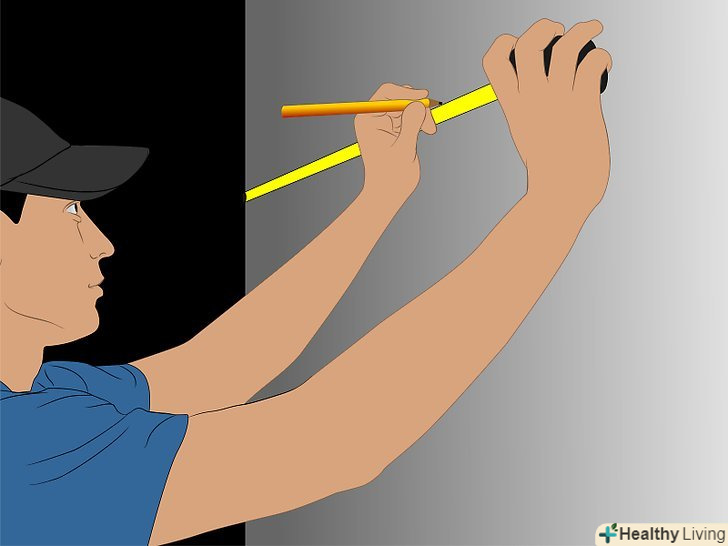

Після того як ви визначите, куди встановити вентилятор, "перевірте, чи є у вас доступ до харчування". перегляньте розділ нижче, де є кілька порад про джерело живлення. Відрегулюйте місце розташування так, як вам потрібно. Потім виріжете там дірку пилкою для гіпсокартону; розміром вона повинна бути якраз, щоб вільно просунути пальці і перевірити, чи є перешкоди для коробки. Таке маленький отвір легше залатати, якщо його місце розташування буде невідповідним.

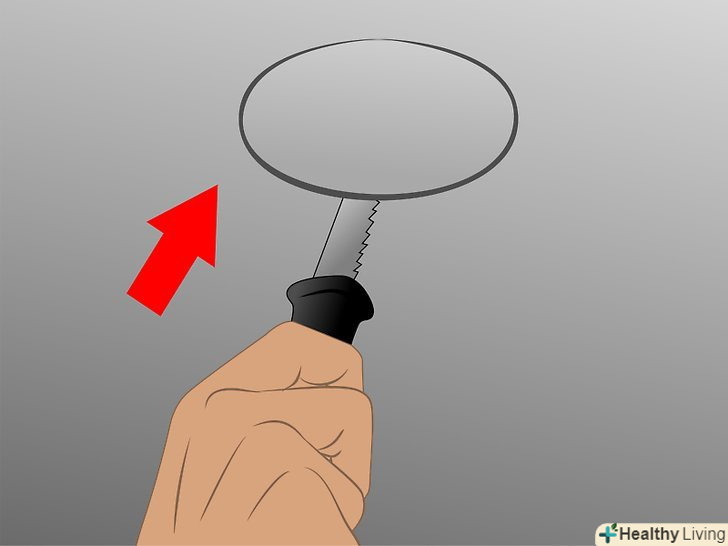

Якщо немає ніяких перешкод (проводів, труб, шматків арматури і т. Д.), обрисуйте коробку вентилятора на стелі, де він буде встановлений, і виріжте по ньому отвір пилкою.

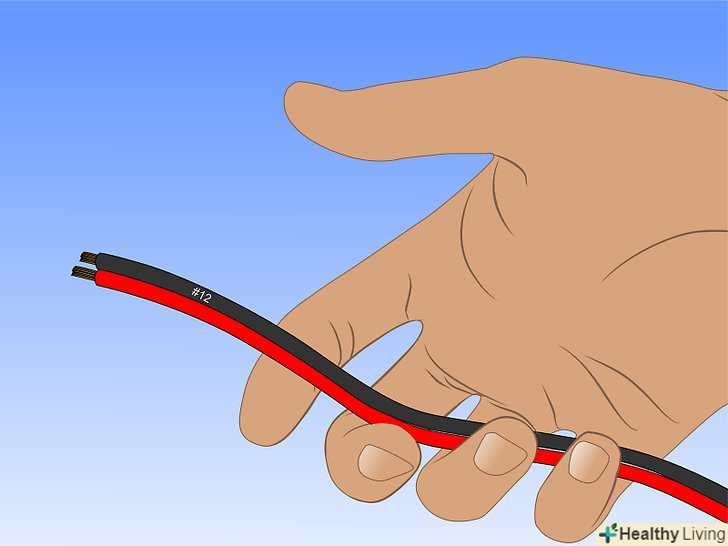

Якщо установка здійснюється в кухні або їдальні, то існуючий, обраний вами, джерело живлення може містити дроти більшого перетину, №12. незалежно від розташування, якщо ваш джерело живлення з проводами № 12, вам потрібно використовувати № 12-2 або №# 12-3 замість № 14-2 або № 14-3, де вказано нижче значком " * " (загальне правило – ніколи не з'єднувати разом дроти з різними перетинами).

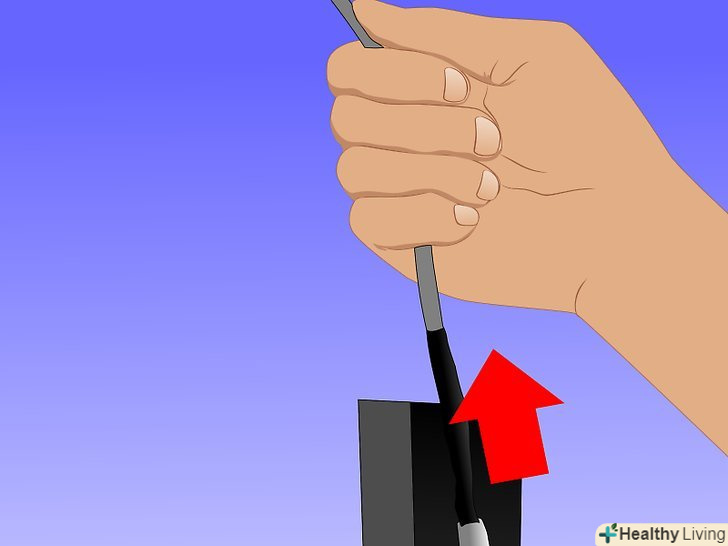

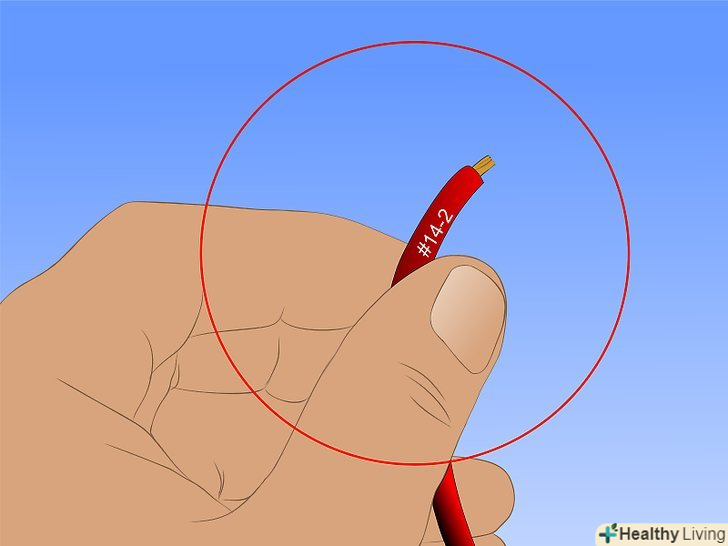

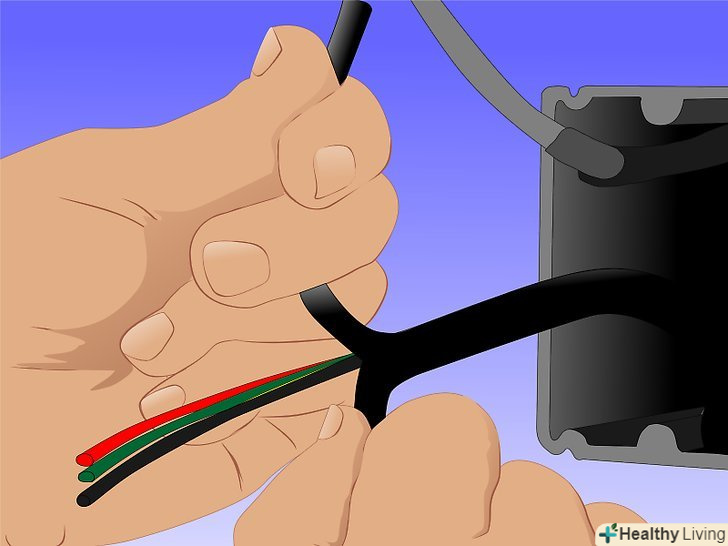

Витягніть дріт № 14-2* або № 14-3* з розподільної коробки, в якій обидва і № 14* Гарячий провід на 120 Вольт і нульовий до вентилятора відключені. якщо ваш вентилятор з пультом управління, він може живитися безпосередньо від розетки на 120 Вольт. Але буде краще, якщо встановити і підключити нову розподільну коробку зовні – - щоб вона включала вентилятор. Якщо ви коли-небудь вирішите прибрати його і замінити на люстру, то на стіні буде вже готовий перемикач.

Дріт № 14-2 * використовується, якщо ви хочете: а) вмикати/вимикати вентилятор і освітлення (якщо це можливо) одним вимикачем; б) вмикати/вимикати вентилятор і/або світло пультом, що в комплекті з вентилятором або купується окремо.

Провід № 14-3 * потрібен для: в) включати вентилятор незалежно від освітлення двома перемикачами в одній коробці.

Провід № 14-3*забезпечує можливість варіантів підключення а, б або в з найбільшою гнучкістю при невеликій вартості.

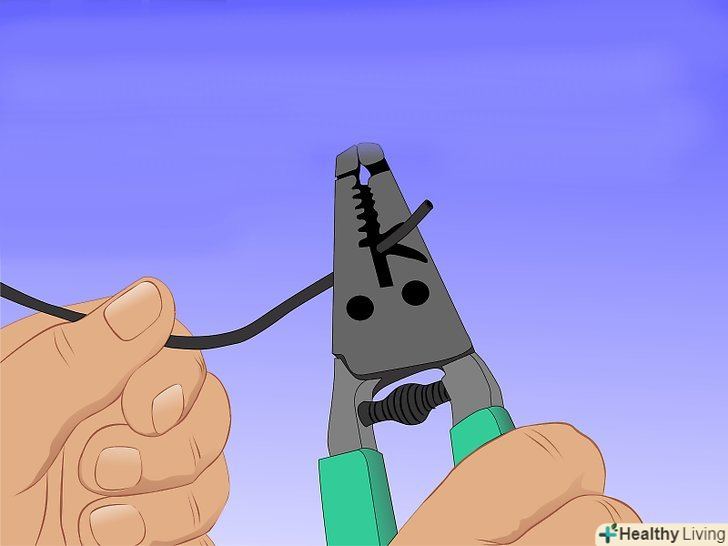

Використовуйте відповідні з'єднувачі там, де це потрібно, розподіліть дроти в корпусі вентилятора через вхідні отвори.

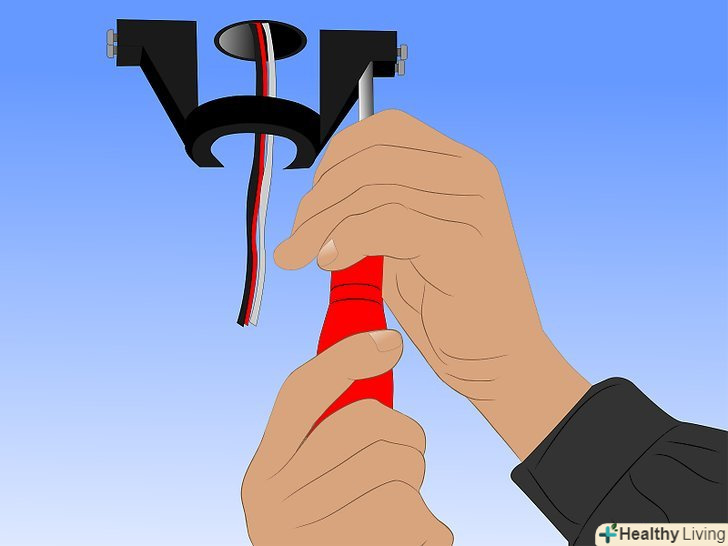

Зміцніть розподільну коробку вентилятора відповідно до інструкцій виробника. всі вентилятори вібрують при роботі. Ваше кріплення повинно витримати це постійний вплив, ось тому NEC (Національний електротехнічний кодекс) зобов'язує обов'язкове використання коробок саме для вентиляторів. Багато людей отримали травми через недоліки монтажу до того, як були зроблені зміни від NEC. Використання спеціальних вентиляторних коробок значно знижує цей ризик.

Визначте, чи є необхідність в спеціальному кріпленні. при кріпленні до стелі під кутом деякі вентилятори потребують спеціального кріплення з нахилом, яке може входити в комплект або бути відсутнім в ньому. Більшість вентиляторів має універсальне кріплення, яке підходить як до горизонтального положення, так і до похилого. Виберіть те, що найкраще Вам підходить. Висунення штока вниз може знизити вентилятор на той рівень, який вам потрібно.

В коробці вентилятора: якщо ви використовуєте № 14-2 або № 12-2, з'єднайте дроти за наступною стандартною колірною схемою: білий дріт з коробки до білого проводу вентилятора, неізольований/зелений провід до коричневого/зеленого проводу, Чорний до чорного і блакитного (якщо такий є).

В корпусі вентилятора: якщо живлення йде по № 14-3 або по № 12-3, тоді у вас є чорний дріт, червоний, білий і неізольований (або зелений). Підключіть дроти до вентилятора наступним чином: Білий до білого, неізольований (або зелений) до коричневого /зеленого у вентилятора, Чорний до чорного і червоний до блакитного.

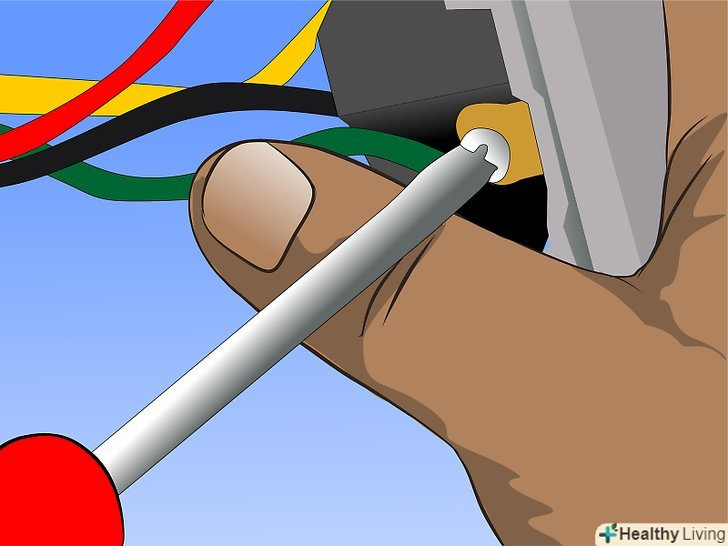

В коробці перемикання: якщо в одній коробці два настінних перемикача або регулятора, то всі заземлення (неізольовані і зелені) з'єднуються разом. Зелений дріт або його гвинт на кожному перемикачі повинен бути в зв'язці з заземленням. Закрутіть це з'єднання і притисніть до задньої частини коробки. З'єднайте білий провід живлення до білого від вентилятора, закрутіть і також притисніть до задньої частини коробки. З перемикачами в положеннях ВКЛ / викл підключіть 15-20 сантиметровий чорний провід між чорним проводом живлення (фазою) і верх закрутіть на кожному перемикачі. Підключіть червоний провід вентилятора до нижньої частини перемикача № 1 і чорний провід вентилятора до нижньої частини на перемикачі №2. Якщо з'єднання здійснено правильно, Перемикач № 1 включає світло, а Перемикач №2-вентилятор. Якщо ви хочете регулювати швидкість вентилятора з коробки перемикання, то вам потрібно поставити регулятор швидкості вентилятора на Перемикач № 2. Для регулювання яскравості освітлення можна поставити диммер, на те ж саме місце на перемикачі № 1.

В коробці перемикання: якщо настінний перемикач тільки один, то підключення білого дроту і заземлення таке ж, як описано пунктом вище. Підключіть чорний провід живлення (фазу) до верхнього гвинта перемикача. Якщо ви хочете контролювати освітлення через настінний перемикач, то підключіть чорний провід вентилятора до живлення, і червоний провід вентилятора до перемикача, тоді у вентилятора завжди буде електроживлення, він буде працювати незалежно від позиції перемикача в ланцюзі, світло ж буде контролюватися настінним вимикачем. Для того щоб вентилятор включався через настінний перемикач, а світло – ланцюжком, потрібно з'єднати дроти протилежним чином.

Якщо є пульт управління, то білий і чорний дроти вентилятора підключаються прямо до джерела живлення, який завжди активний (розетка або відгалуження перемикача). вмонтуйте приймач сигналу пульта так, як сказано в інструкції, що повинна бути в комплекті, – найчастіше провід Джерела живлення до віддаленого входу (Чорний до чорного, Білий до білого) як і вентилятор/освітлення до віддаленого виходу (Чорний до чорного, Білий до білого, Блакитний до блакитного).

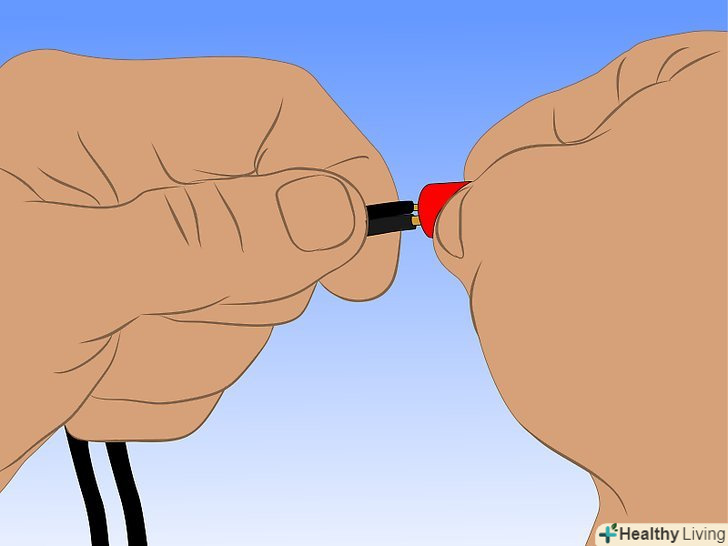

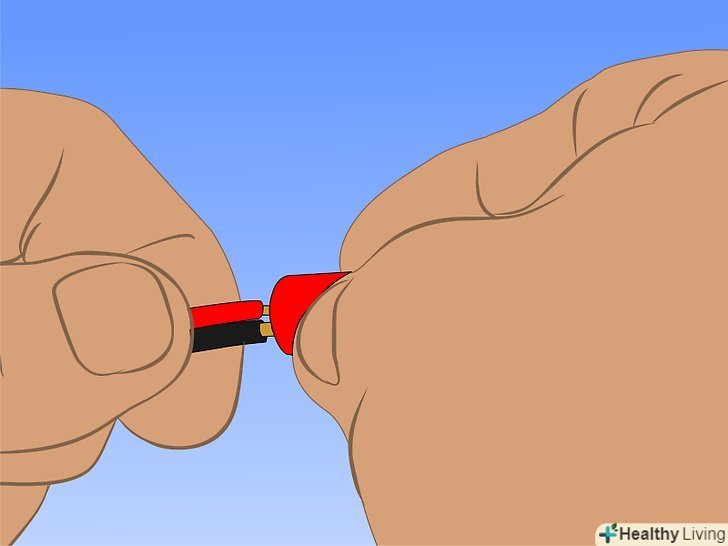

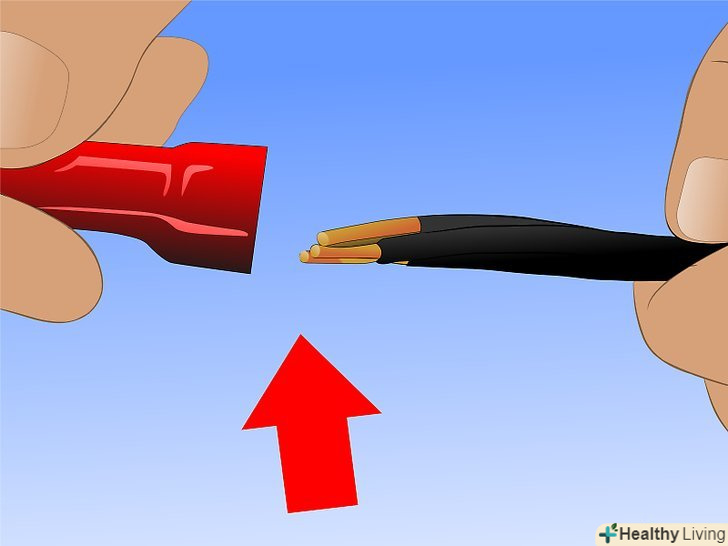

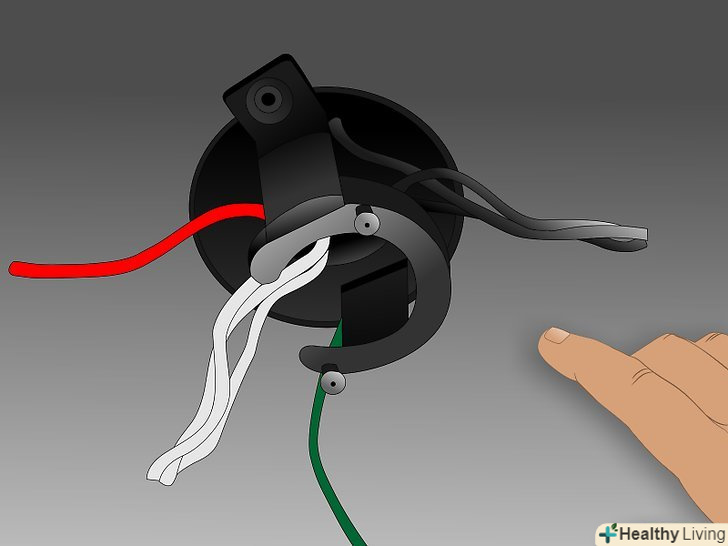

Покривайте кожне з'єднання ізолюючим затискачем. залиште трохи зайвого дроту зовні натисканням на нього всередині електричної коробки. Під час роботи з проводкою вентилятора використовуйте «дротяний гак», на який підвішується вентилятор.

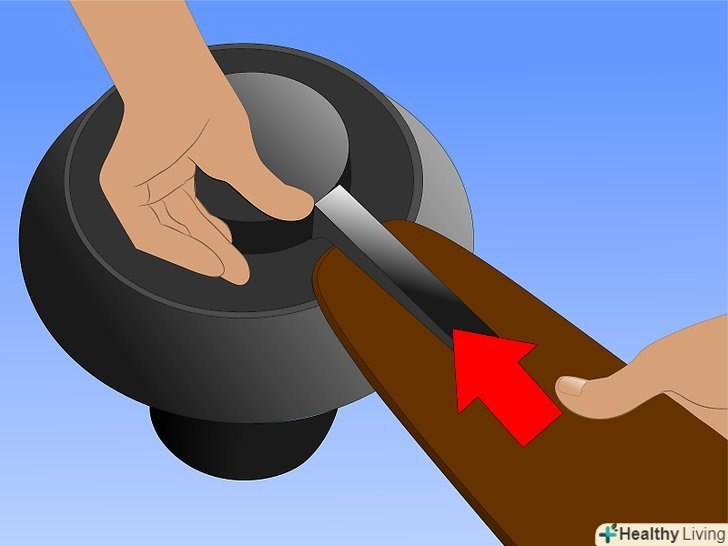

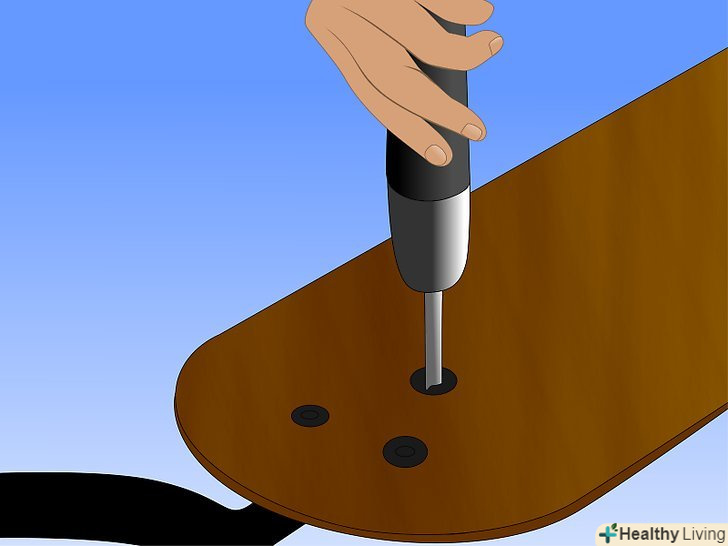

Спочатку дотримуйтесь спеціальних інструкцій від виробника. більшість лопатей вентилятора має подвійні кріплення, там використовуються гвинти, що проходять крізь отвори в лопатях і в штирях. Збирати все це потрібно з обережністю, але не дуже щільно затягувати, інакше можна пошкодити поверхню лопатей і зірвати різьблення. На багатьох вентиляторах ви знайдете штирі для установки на корпус двигуна. В цьому випадку збирайте їх перед тим, як встановлювати на лопаті.

У процесі складання лопатей / підпірки вентилятора і прикріплення до мотора вам знадобляться 3 або 4 руки, т. К. це дуже незручна робота.

Інструкції виробника можуть говорити по-різному, але якщо лопаті вентилятора відстоять від стелі на довжину, меншу ніж довжина Викрутки, то краще встановити їх перед тим, як підвішувати вентилятор.

У деяких вентиляторів є «кільце швидкості», що дозволить вам зібрати лопаті на підлозі, а потім встановити їх на мотор вже після того, як він буде підвішений до стелі. для цього:

• Прикріпіть кожну лопать до кільця, потім приєднайте кільце до двигуна, використовуючи гумові втулки і скріплюють гвинти.
• Прикріпіть кришку на кільце і встановіть декоративну накладку.

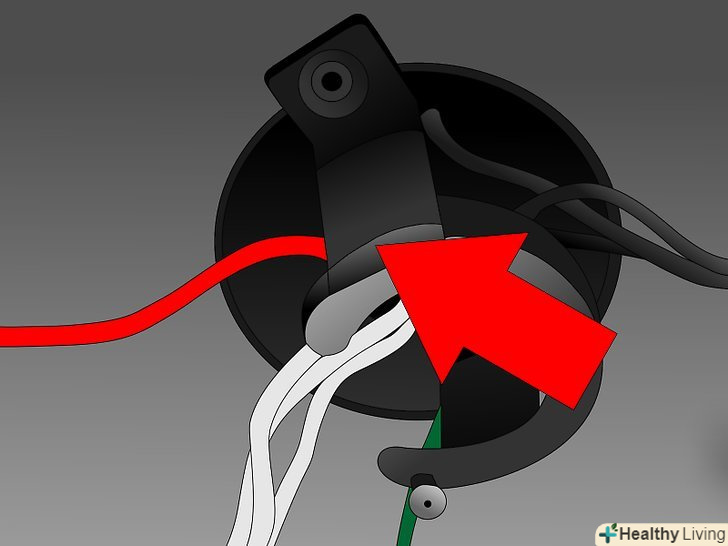

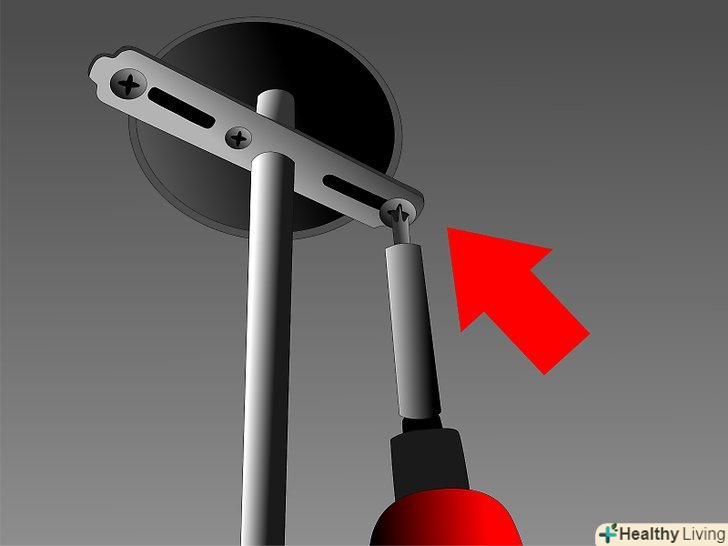

Встановіть підвішуючий кронштейн на корпус, закріпіть його шурупами і заблокуйте шайбами. якщо шайб немає, то потрібно їх купити, тому що вібрація вентилятора може з часом послабити шурупи. Кронштейн може приймати вигляд півкола або гака, в залежності від вашого вентилятора. У будь-якому випадку, обережно просуньте в кронштейн гачок. Якщо це півколо, то закрутіть його до тих пір, поки кронштейн не встане в його пази.

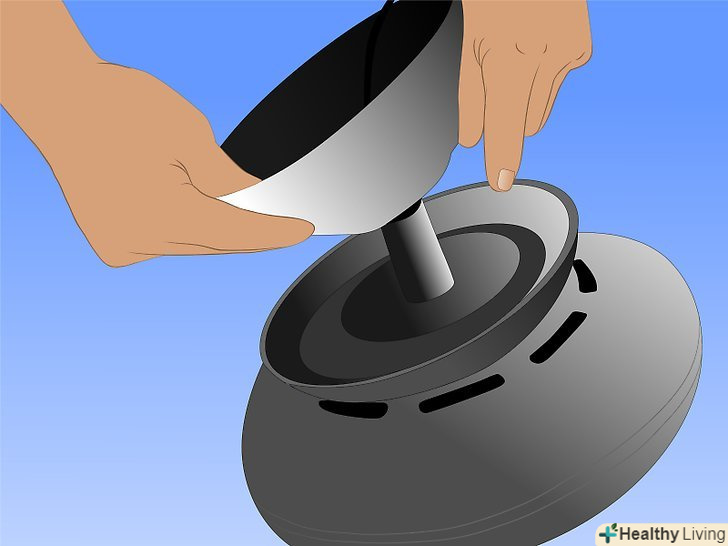

З'єднайте верхню розетку вентилятора з корпусом мотора, закрутивши монтажне кільце. якщо у вас висока стеля, можете також приєднати трубочку до кронштейну.

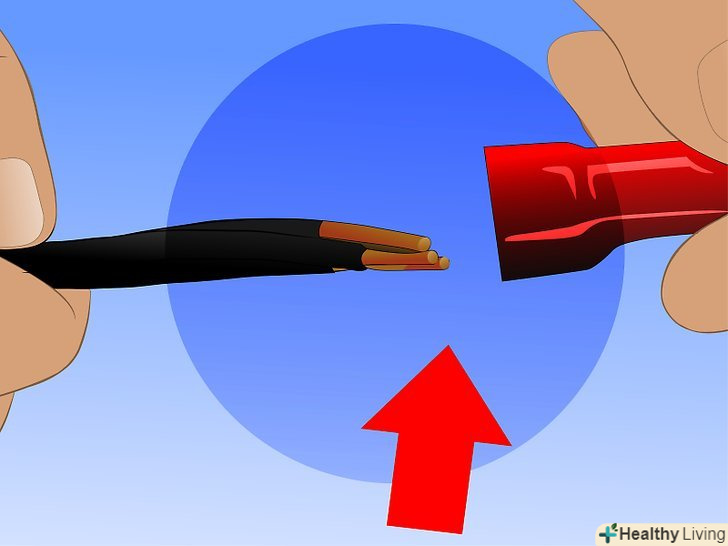

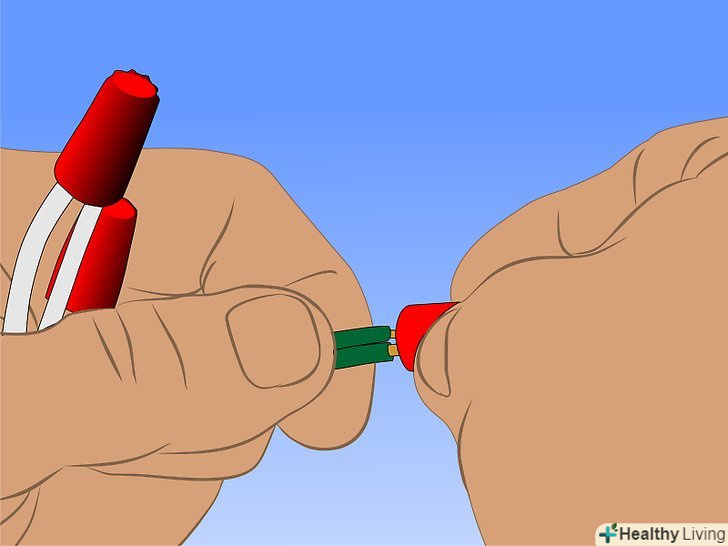

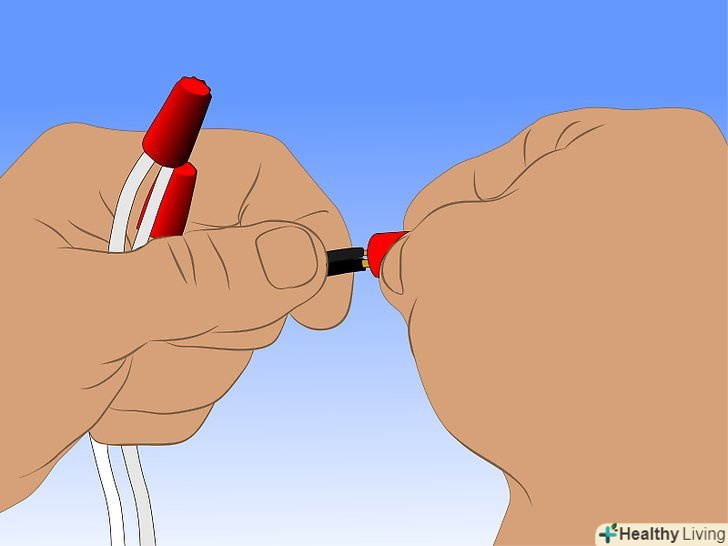

З'єднайте дроти заново, почавши з заземлення. Будьте впевнені в тому, що з'єднуєте чорний провід від живлення до вентилятора і білий провід до білого. З'єднайте заземлення з коробки, вентилятора і джерело живлення разом ізолюючим затискачем. Сховайте всі дроти всередину верхньої розетки і прикріпіть її до кронштейну.

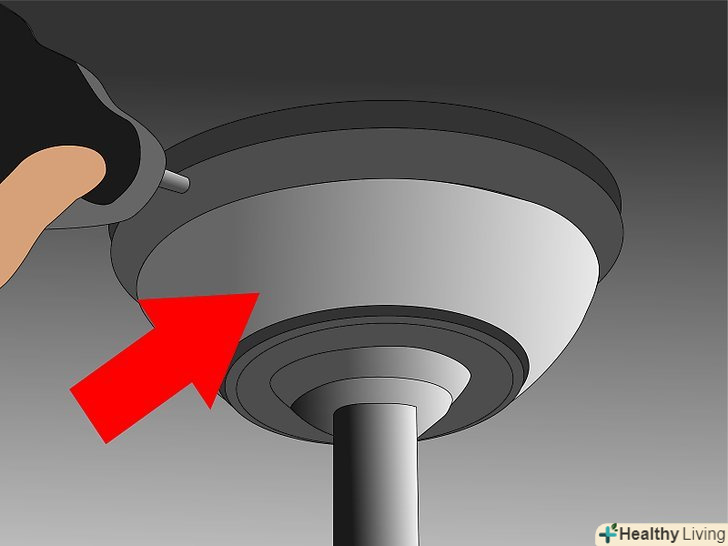

Встановіть кришку на повну висоту до самої стелі і затягніть її там.

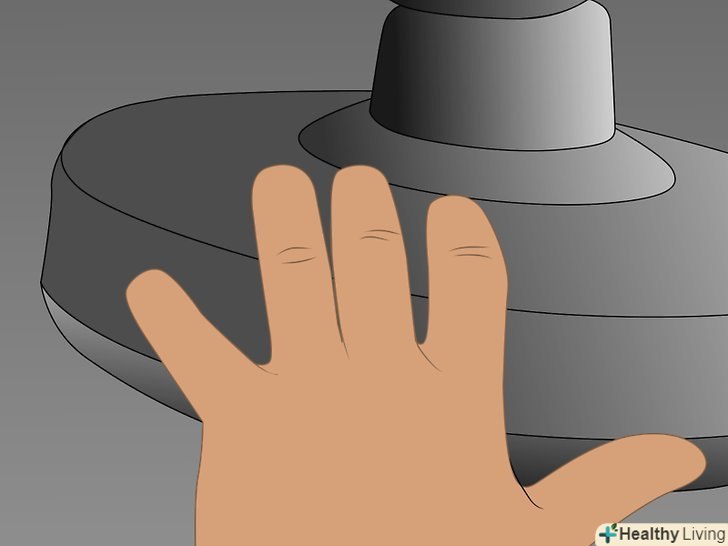

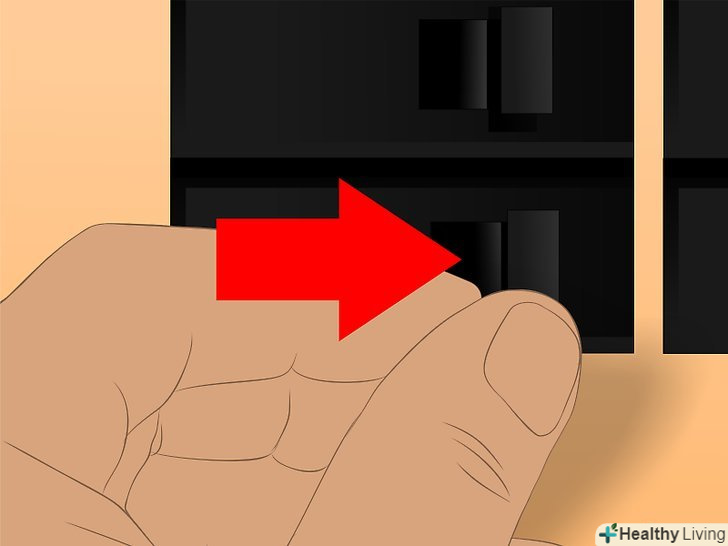

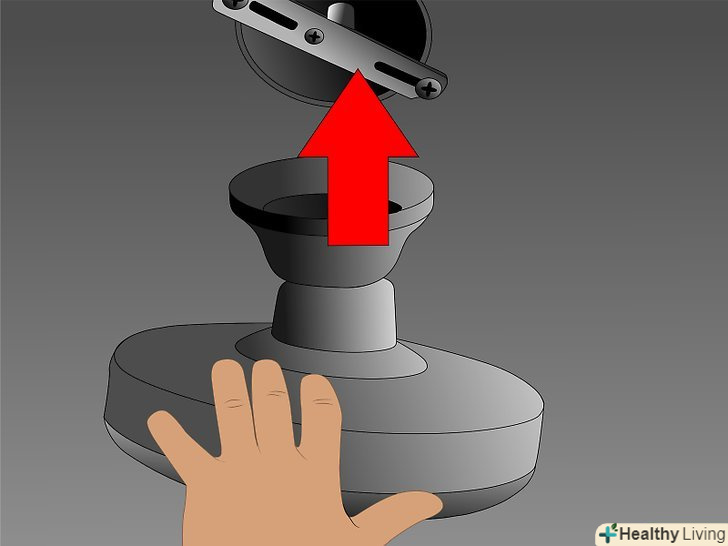

З'єднайте мотор вентилятора з кронштейном, закріпивши його шурупами. увімкніть живлення і переконайтеся, що з'єднання працює – пам'ятайте, що обидва настінних перемикача і шнур-вимикач на вентиляторі повинні бути в положенні ВКЛ.

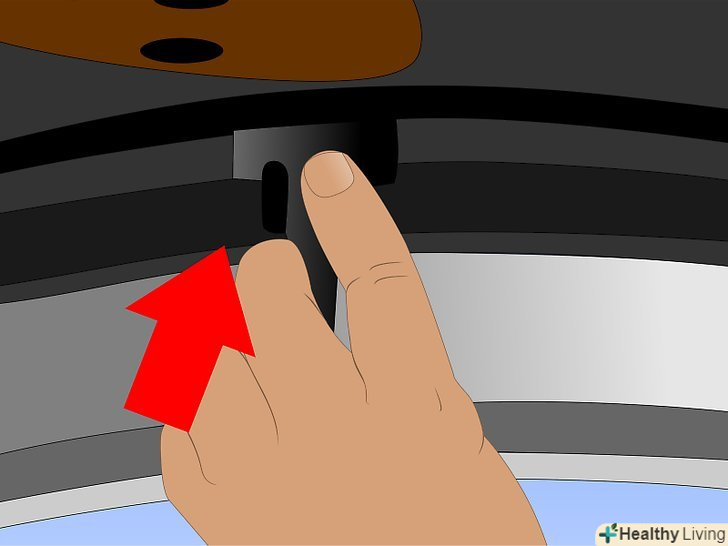

Щоб отримати доступ до дроту, що включає світло, відкрутіть гвинт, що тримає кришку перемикача вентилятора в нижній частині корпусу. знявши кришку, ви побачите зв'язку проводів. Два з них будуть позначені як Комплект для освітлення. Один буде білим (нульовий) а другий чорним, червоним або блакитним (фаза). Деякі вентилятори та освітлювальні комплекти використовують вилку та роз'єм замість з'єднувальних проводів.

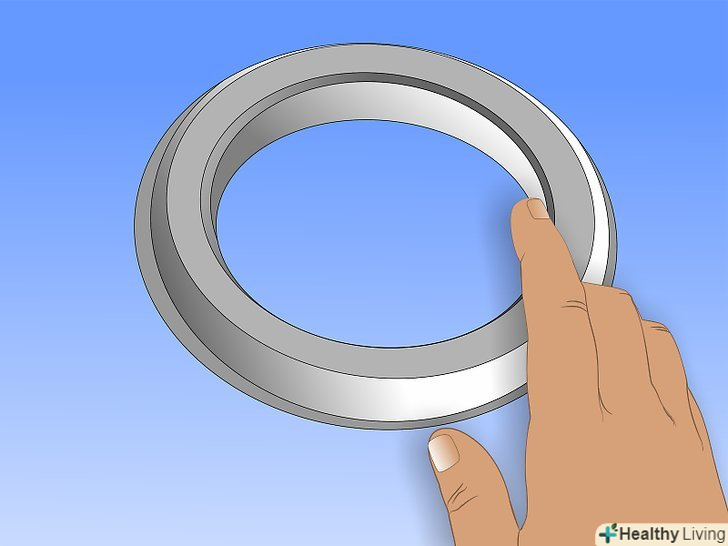

Перед тим як з'єднати лампочку, в будь-якому випадку, встановіть перехідне кільце в кронштейні вентилятора. воно служить знижує кільцем для пазів лампочки. Його також потрібно закріпити шурупами.

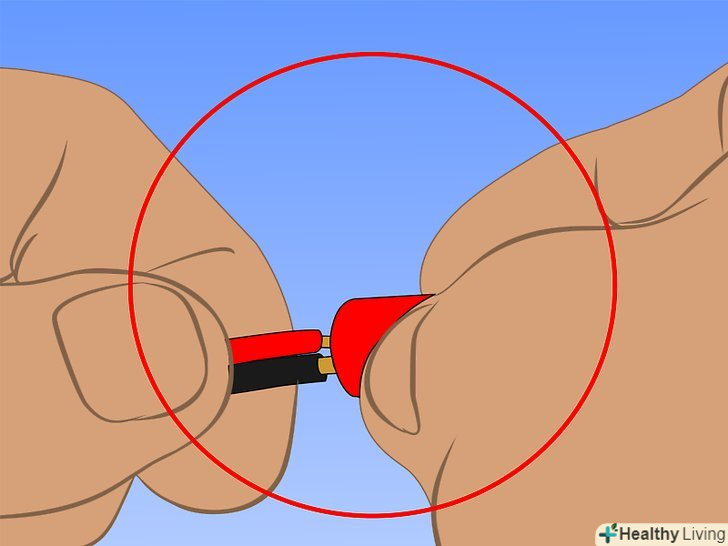

Протягніть два помічених дроти через перехідне кільце, підніміть лампу і з'єднайте дроти. З'єднайте роз'єми двох білих проводів і чорний провід люстри до позначеної проводці кронштейна. Якщо вентилятор і світло мають вилку і розетку для з'єднання, то просто з'єднайте їх, вставивши вилку в розетку. Закріпіть шурупами комплект освітлення до вентилятора.
