Щороку багато блоків UPS (скор . від англ. Uninterruptible Power Supply-ДБЖ, джерело безперебійного живлення) викидаються через сіли батарей. APC Smart-UPS розміром від 700VA / XL до 1500VA є високоякісними елементами і заміна батареї є доцільною, якщо ви збираєте свій власний акумулятор. Приклавши трохи зусиль, ви зможете замінити акумуляторну батарею за половину вартості покупки оригінальної заміни APC.
Ця інструкція для збірки батареї типу RBC7 для використання (але не обмежуючись) в American Power Conversion / APC SU700XL, SU700XLNET, SU1000XL, SU1000XLNET, BP1400, SUVS1400, SU1400, SU1400NET, SUA1500, SUA1000XL і SUA750XL.
Гарантія не є навіть предметом розгляду, тому що APC включає весь блок, в тому числі батарею, протягом двох років і після цього гарантійний термін закінчується в будь-якому випадку. Так що ні про яку гарантії при використанні власне зібраної батареї після цього моменту часу не може йти мова.
Кроки
Зніміть сів акумулятор з пристрою. у серіях APC Smart UPS 1000, 1400 і 1500 передня пластмасова панель виймається з коробки шляхом її перевертання вниз і підняття - просто знайдіть вимикач на одному краю і почніть виймати. Потім буде два гвинти, щоб зняти з верхніх кутів металевої пластини, яка знаходиться позаду передньої панелі. Далі також переверніть вниз цю металеву пластину, щоб розкрити батарейки. Серія 1000 має менші батареї, ніж серії 1400 і 1500[1] Вам потрібно буде вимкнути ДБЖ, щоб замінити батареї, якщо є залишився заряд в них.-

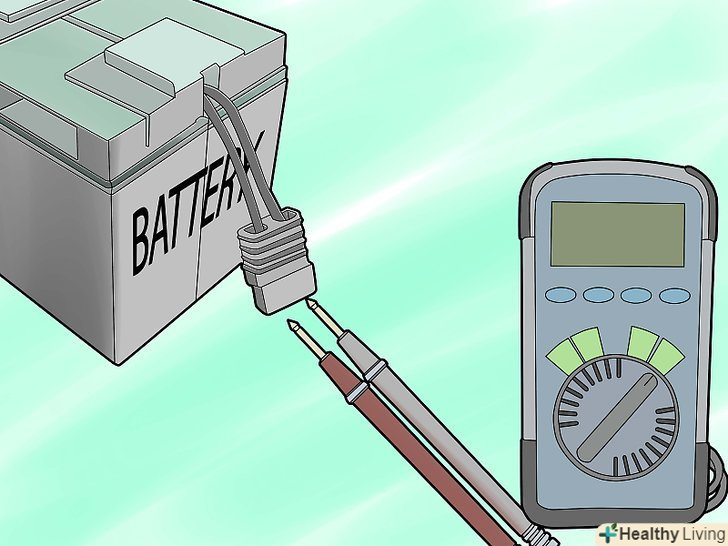

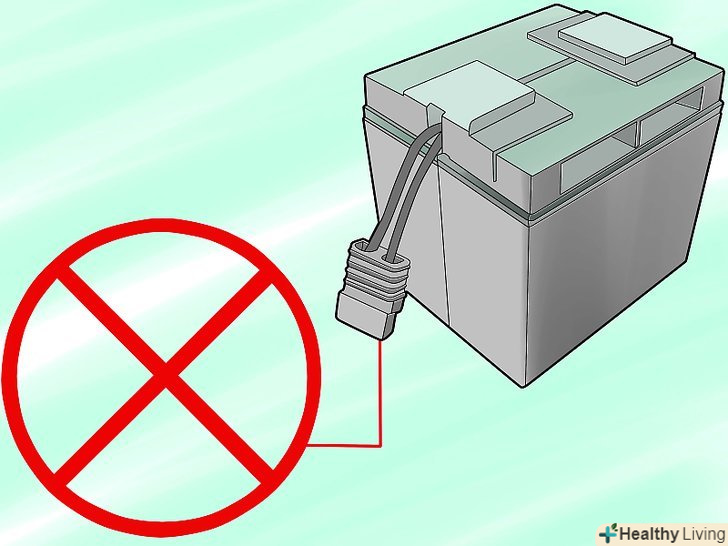

Перевірте нові батареї цифровим вольтметром.якщо одна має менше 12.55 V, значить вони перебували без діла занадто довго і, ймовірно, вже зіпсовані. Поверніть їх постачальнику.
-

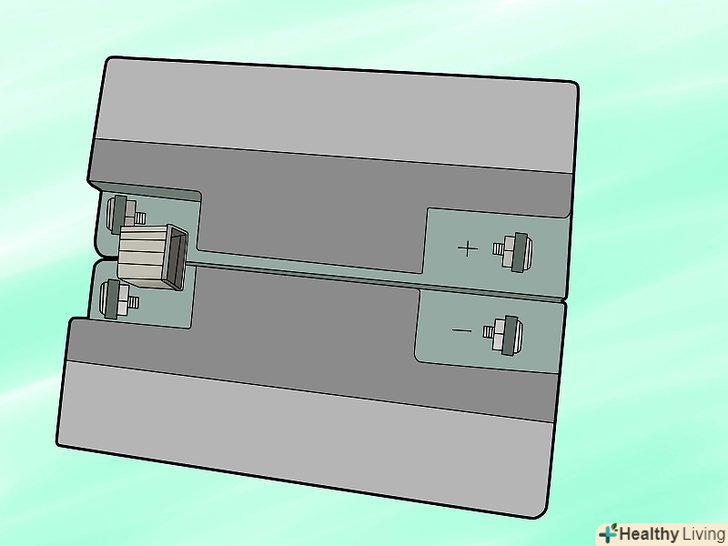

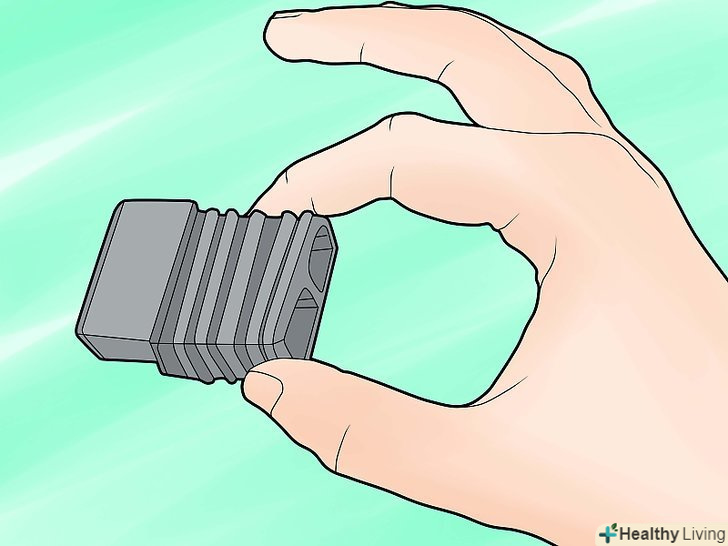

Обережно зніміть дві пластикові кришки на обох кінцях.зніміть пластиковий блок (запобіжник 100А), що з'єднує дві половини разом, потім вимкніть кабель.
-
Збережіть зняті деталі!
-

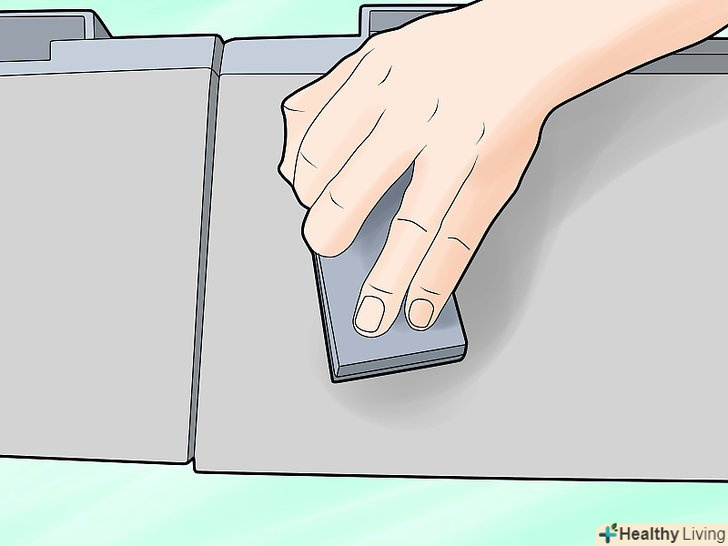

Варіант #1: злегка потріть наждачним папером панель обох батарей на стороні ближче до клем. Це крок, який повинен бути виконаний відповідно до Інструкції з експлуатації Plastic Weld®.
-

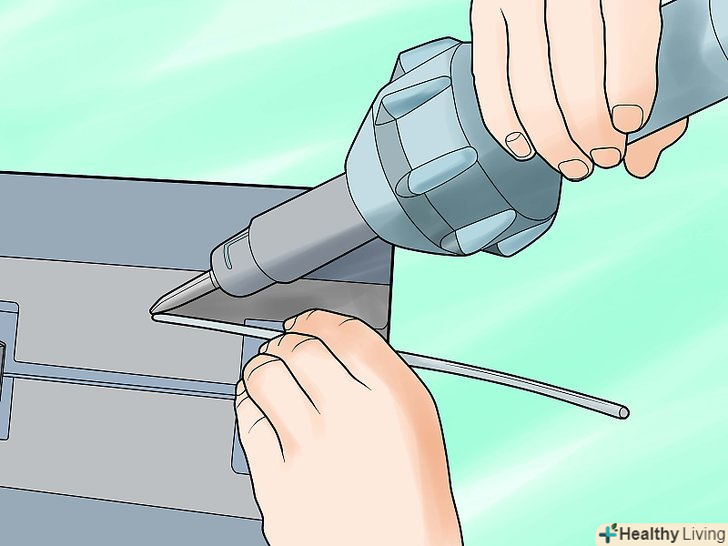

Видавіть приблизно 1/4 об'єму упаковки Plastic Weld® і підготуйте клей згідно інструкції на упаковці.рівномірно нанесіть клей на одну батарею, як зображено на малюнку. Поставте батареї на плоску поверхню і з'єднайте дві батарейки разом з кінцевою стороною обличчям один до одного. Нехай все постоїть протягом 30 хвилин.
-

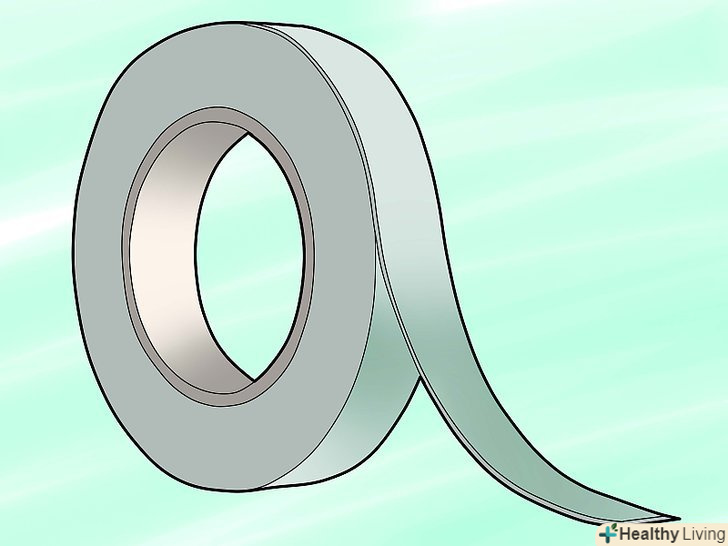

Варіант # 2: встановіть Елементи живлення пліч-о-пліч, клеми разом, як в заводській батареї. Застосуйте стрічки Gorilla Tape (клейка стрічка) уздовж кожного краю батареї, натягнувши стрічку щільно по місцях з'єднання. Я зробив сам таким способом і все було абсолютно міцно і готове до використання вже через 2 хвилини.
-

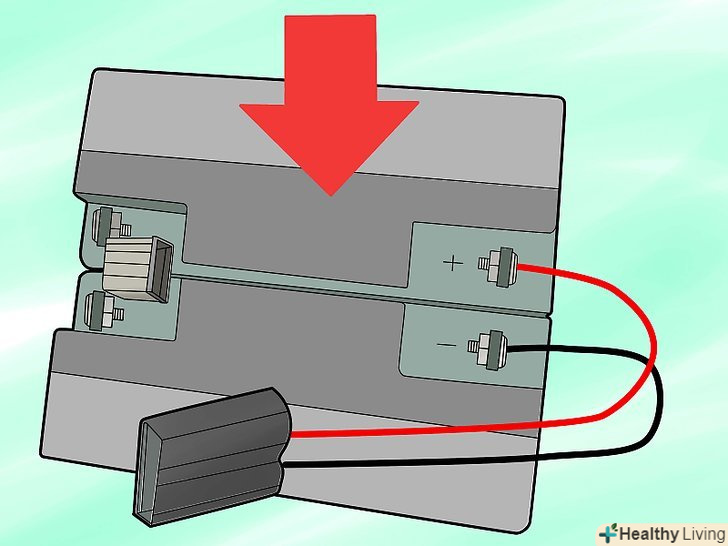

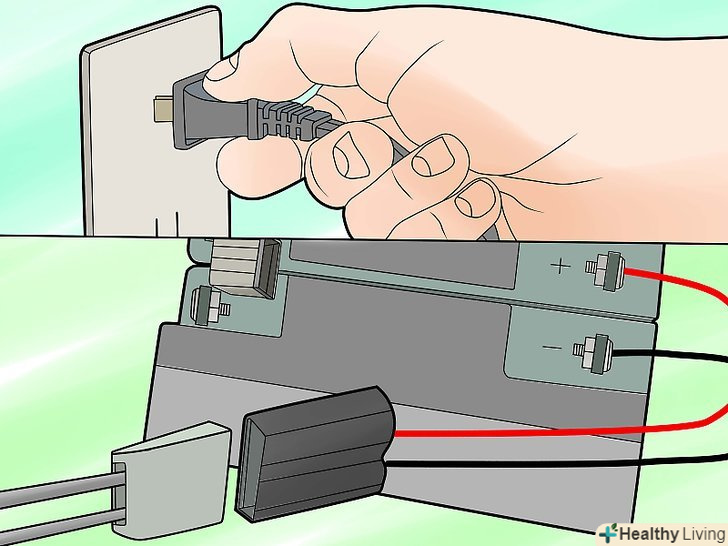

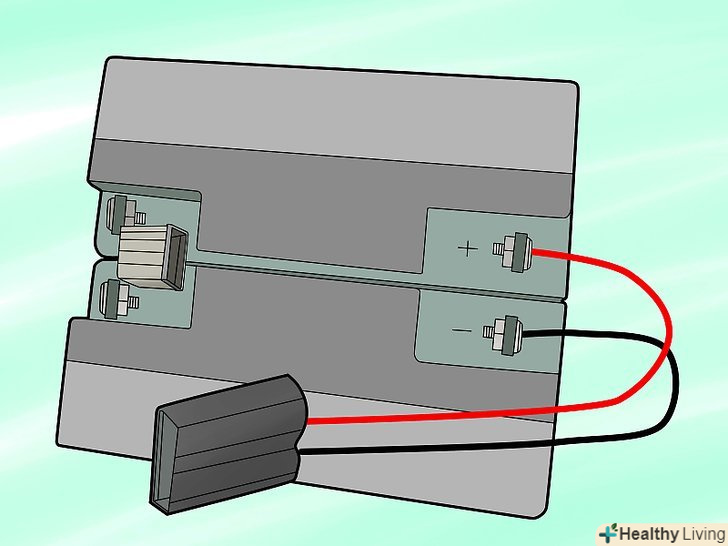

Встановіть кабель, потім запобіжник, як показано на малюнку.не встановлюйте запобіжник спочатку, так як це збільшить шанс на виникнення короткого замикання акумулятора при установці кабелю.
- Використовуйте двосторонній скотч або пакувальну стрічку для кріплення кришки клемних коробок.або просто приклейте їх ззаду, якщо оригінальний клей підходить для кріплення кришки на місці. Це герметичні батареї, таким чином, немає ніякої небезпеки витоку-кришки служать для запобігання випадкового контакту з клемами.
-
Покладіть ДБЖ назад разом, дотримуючись інструкцій з пункту 1.
-

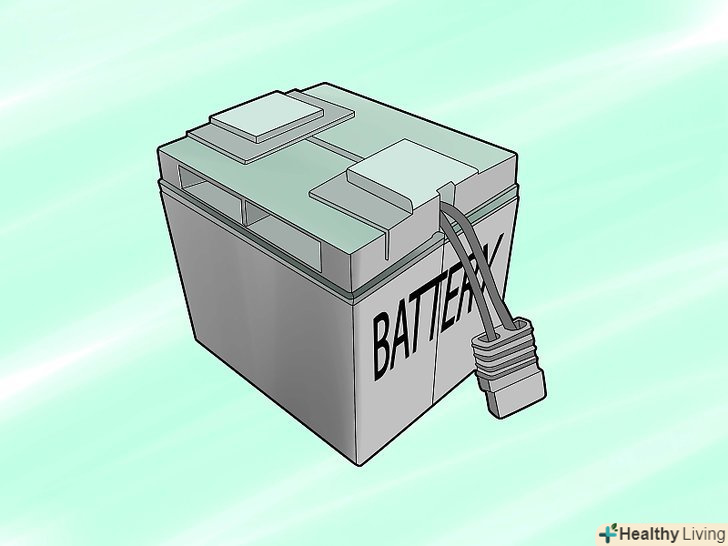

Якщо ви хочете уникнути клопоту при склеюванні батарей, ви можете придбати попередньо склеєні і вкладені rbc7 сумісні картриджі для заміни батарей.
-

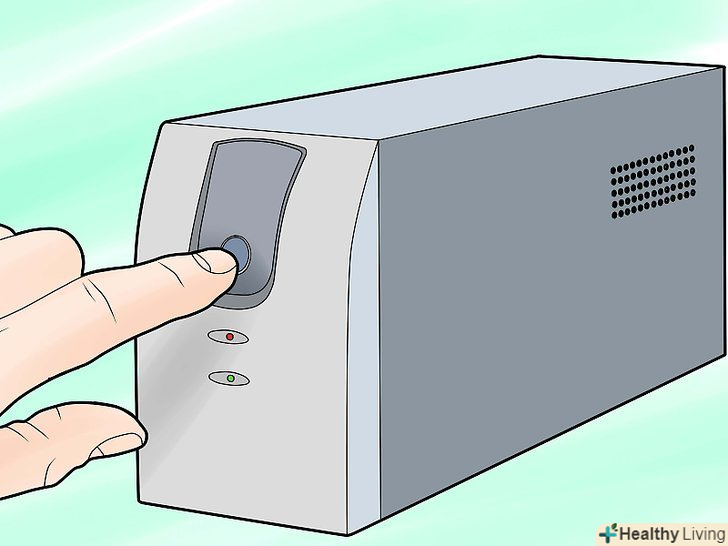

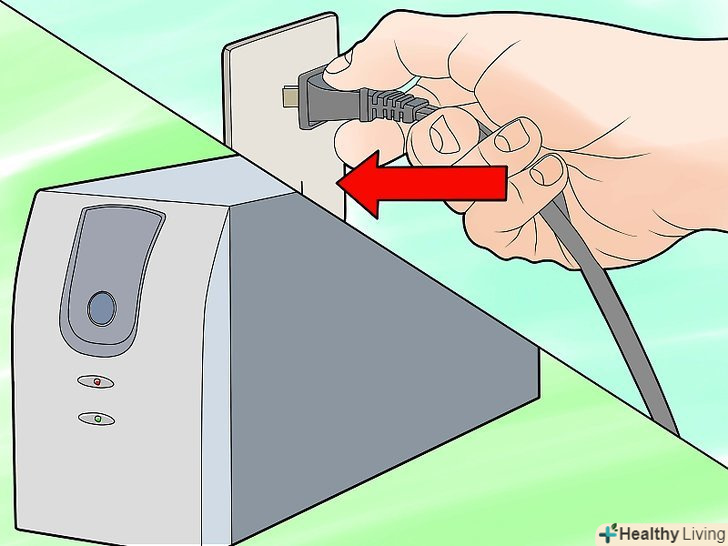

Увімкніть ДБЖ, вилку і переконайтеся, що він працює від батареї.
-
Нехай нові батареї заряджаються всю ніч.
-

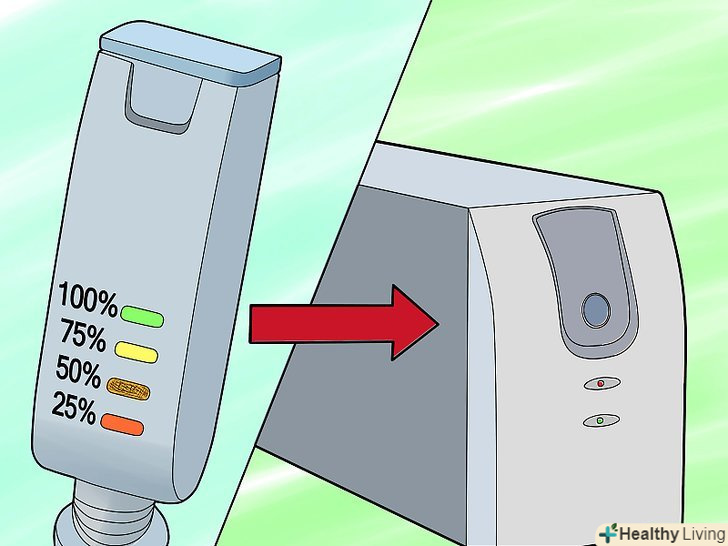

Тепер ви повинні відкалібрувати його, щоб індикатор часу виконання і ємності показував точно. навантаження на ДБЖ повинна становити близько 30-50% від номінальної потужності (ВАТ). Для моделі 1000VA/~ 650 Вт і 1500 / ~ 950W 300W галогенний торшер працює добре.
-

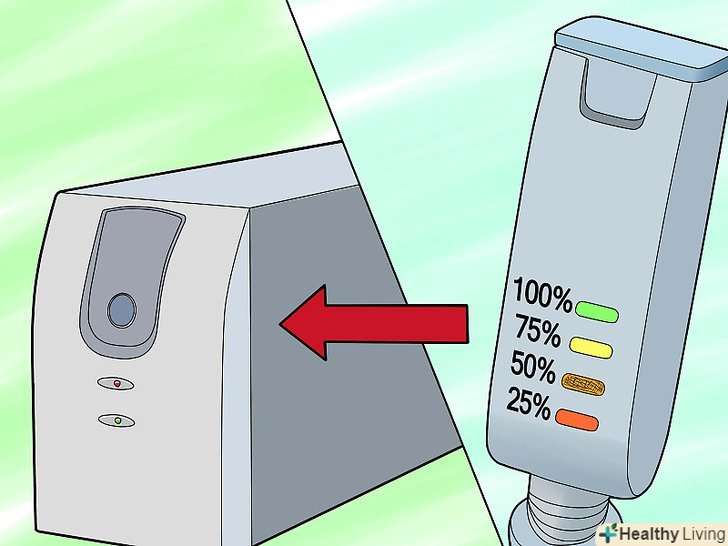

Підключіть постійну навантаження 30-50% потужності до ДБЖ і вимкніть живлення ДБЖ.(замість того, щоб тягнути вилку, краще вимкніть живлення автоматичним вимикачем або подовжувачем. Нижче в Радах). Нехай це працює, поки не вимкнеться повністю. Ігноруйте всі звукові сигнали. Це повинно зайняти приблизно від 45 хвилин до години.
-
Негайно почніть зарядку.нехай заряджається всю ніч. ДБЖ тепер готовий для введення в експлуатацію.
Поради
- Установка запобіжника і кабелю в нову зібрану пачку: кабель-перший, запобіжник-другий.
- Переконайтеся, що ви встановлюєте батареї на рівну поверхню, коли ви приєднаєте 2 разом, і приєднаєте сторони в той же час. У вас є близько чотирьох хвилин для вирівнювання. Якщо укладання Plastic Weld® зміщені, ви не зможете їх виправити.
- Для тестування і калібрування "накиньте" свій вимикач, або підключіть ДБЖ до мережевого фільтру, що не відключає фазу "земля", і вимкніть Подовжувач. Це гарантує, що ДБЖ підтримує фазу "Земля", що дуже важливо для калібрування.
- Видалення запобіжника і кабелю від сіла упаковки: витягніть запобіжник першим, кабель - другим.
- Для дійсно довгострокової роботи ви можете вибрати для використання автомобільні / Морські батареї у вашому місцевому магазині автозапчастин (глибокого циклу є кращими). Майте на увазі, вони можуть виробляти водень під час зарядки, тому вони повинні бути вентильовані або знаходиться там, де цей горючий газ не може накопичуватися.
Попередження
- Батареям достатньо потужності для появи вогню і серйозних травм, якщо ви випадково виконаєте їх коротке замикання.
- Якщо ви не дозволите батареям заряджатися відразу після використання, вони будуть зіпсовані в короткі терміни.
- Цей тип акумулятора в основному складається з свинцю та небезпечної кислоти. Незаконно розпоряджатися ними, викидаючи у відро для сміття. Багато магазинів автозапчастин, магазини батарейок, а також центри з утилізації будуть приймати відпрацьовані батарейки безкоштовно. При заміні великої кількості акумуляторів, організуйте утилізацію зіпсованих батарейок з вашим дистриб'ютором батарей
Що вам знадобиться
- придбайте два універсальних акумулятора.
- наждачний папір
- Plastic Weld® або еквівалент клею і стрічка
