Як встановити додатковий електричний щиток

Установка додаткового електричного щитка дозволяє забезпечити роботу додаткових електричних ланцюгів, що особливо корисно при повному навантаженні основного щитка. Багато домовласників під час ремонту або прибудови нових приміщень виявляють, що установка додаткового щитка дуже корисна або просто необхідна для прокладки електричних ланцюгів в нове приміщення. Якщо ви не впевнені у своїй здатності безпечно встановити додатковий щиток, тоді краще звернутися за допомогою до фахівця.

Метод1З 2:

Підготовка до монтажу

Зверніться до міського департаменту будівництва, щоб дізнатися про необхідність отримання дозволів до початку робіт. для несуттєвих електричних модифікацій дозвіл зазвичай не потрібно, але краще дізнатися точно. До того ж дані роботи ніяк не можна віднести до "несуттєвим".
- При зустрічі з представником Департаменту будівництва, дізнайтеся у нього графік перевірок, щоб вчасно провести попередню і остаточну перевірки. Часто такі інспектори працюють неповний робочий день, тому краще заздалегідь обговорити з ними час.
Знайдіть хороше джерело світла, здатне працювати від акумулятора або генератора. для роботи вам буде потрібно надійне освітлення, адже доведеться відключити електрику у всій будівлі.

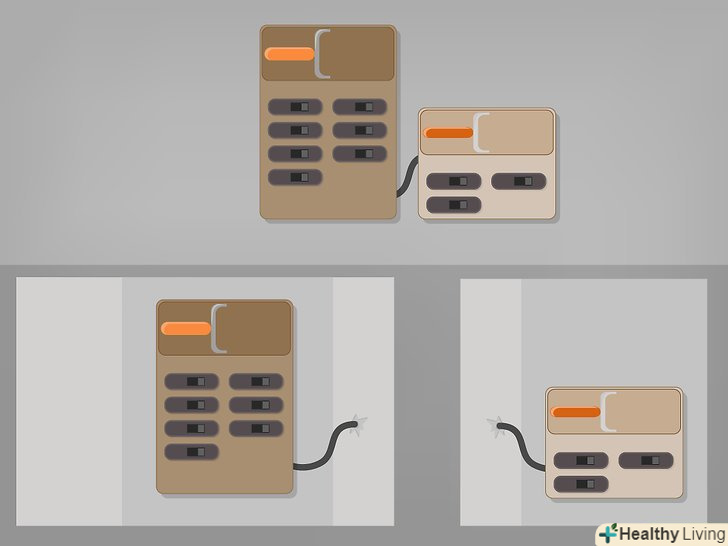

Визначте місце для монтажу щитка. Якщо є вільне місце, то не встановлюйте такий щиток поруч з основним. Але не забувайте, що вам буде потрібно протягнути до нього кабель. Вам слід розуміти, що шафа це невідповідне місце для щитка. У радіусі 1 м вперед, вниз і вгору від щитка має бути вільний простір від підлоги до стелі.
- При монтажі додаткового щитка безпосередньо біля приміщень, які необхідно забезпечити електрикою, вам буде потрібно використовувати більший кабель живлення між двома щитками, але менше тонких проводів, що ведуть до розеток.

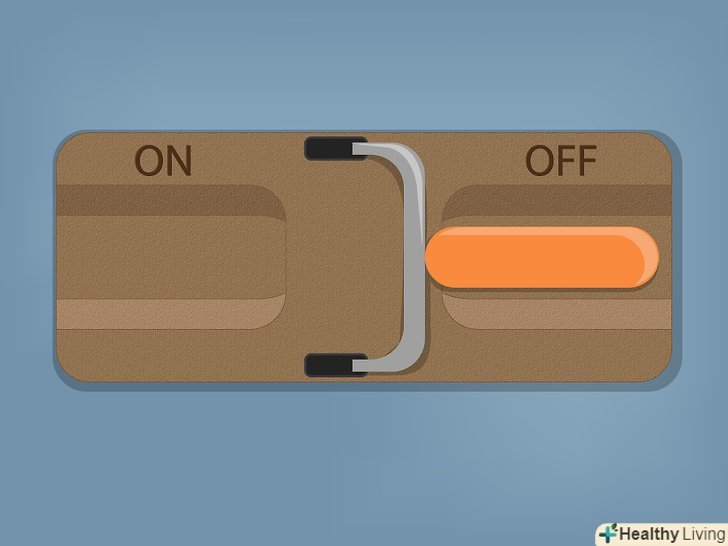

Перед початком електромонтажних робіт вимкніть живлення на основному ввідному пристрої.

Метод2З 2:

Монтаж щитка

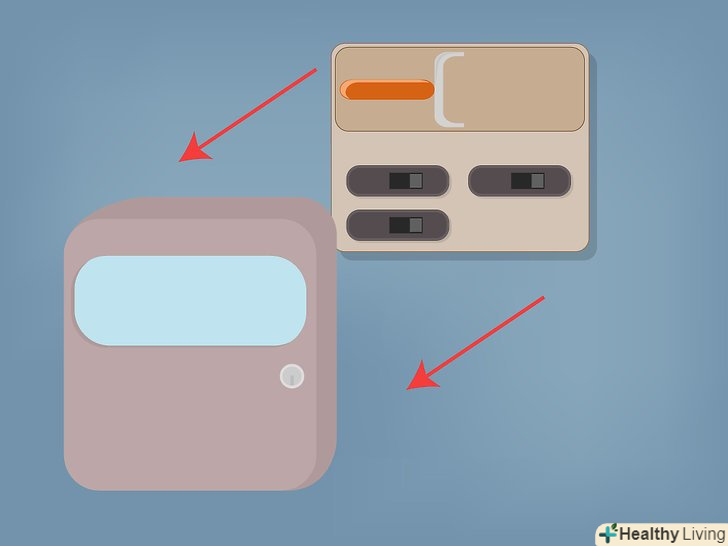

Зніміть зі щитка всі кришки і дверцята.

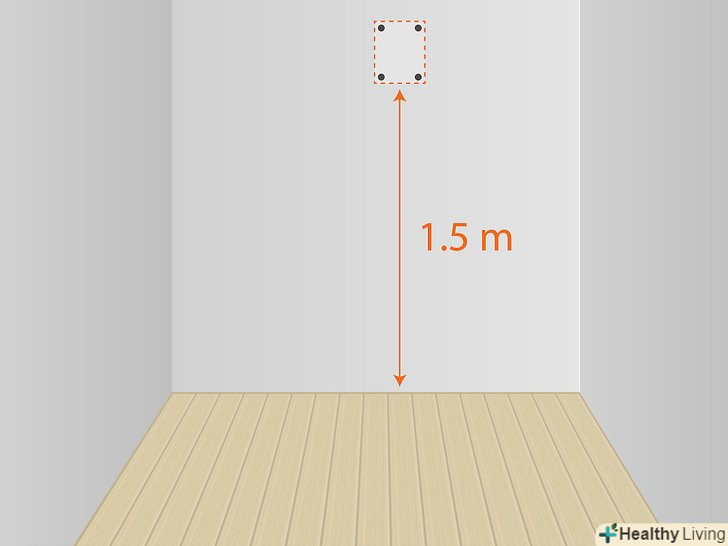

Відміряйте від підлоги 1,5 м і нанесіть точку в місці установки щитка. це достатня висота, яка буде зручна більшості дорослих людей.

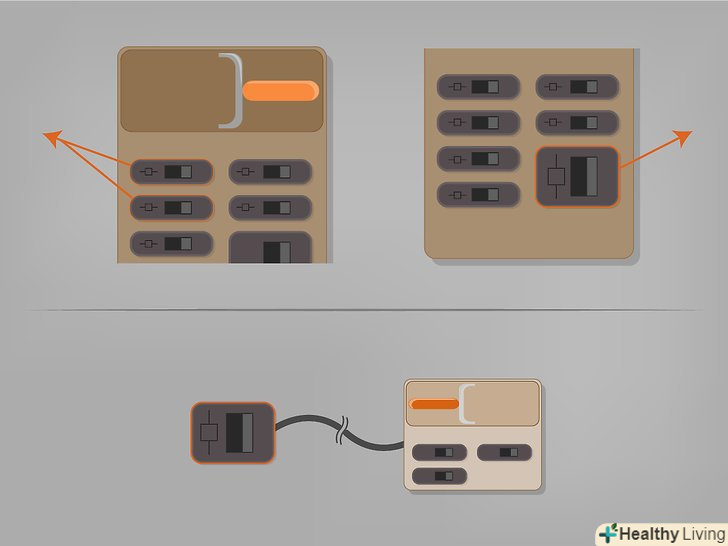

Зніміть з основного щитка двополюсний вимикач найменшої номінальної потужності або два однополюсних вимикача малої потужності, щоб звільнити місце для нового двополюсного вимикача, який буде живити новий щиток. дві знятих ланцюга необхідно буде повторно живити від нового щитка. Якщо додатковий щиток такий же, як і основний, то ви зможете встановити ці ж вимикачі для двох контурів.
- Якщо контактні гвинти вимикачів використовуються для декількох проводів (що називається подвійним затискачем), то вам слід перемістити ці контури на додатковий щиток, щоб прибрати подвійні затискачі, або об'єднати їх коротким проводом такого ж калібру в один і використовувати цей провід для живлення.
Прокладіть або подовжите дроти до додаткового щитка і зростіть їх з новим проводом, якщо це необхідно.

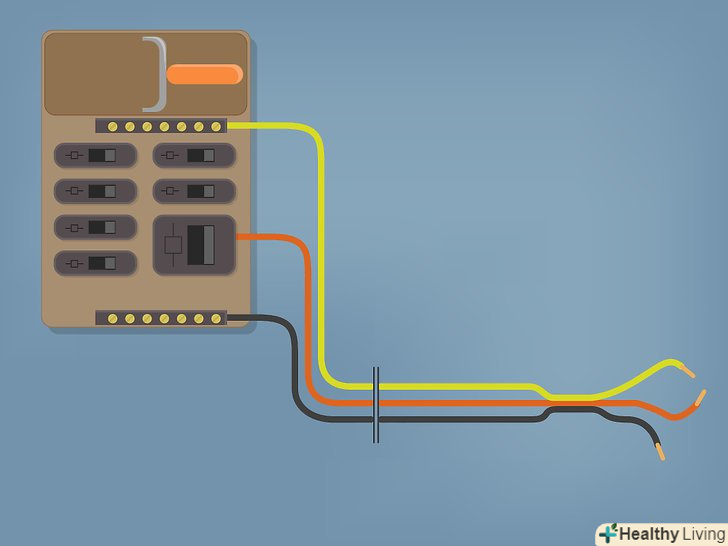

Використовуйте 4-жильний кабель (калібр підбирається по вимикачу) для подачі живлення на новий щиток від основного. при використанні кабелю з алюмінієвими проводами необхідно обробити алюміній захистом від окислення до кріплення до висновку або іншого притискного з'єднувача.

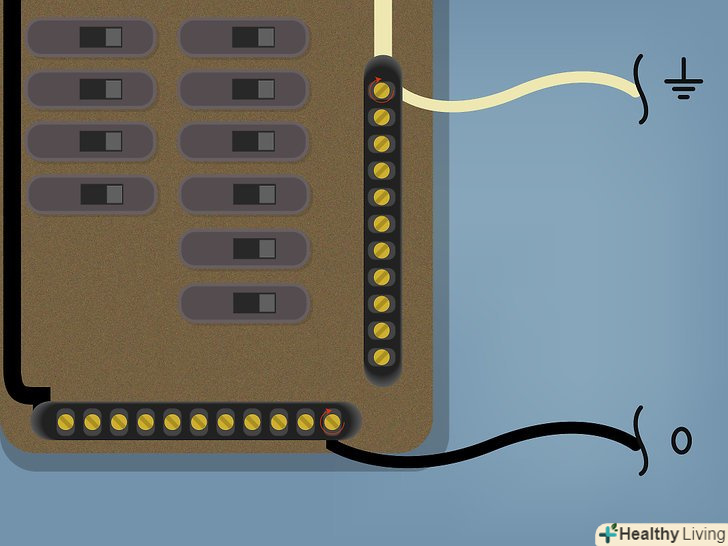

Вставте кінці проводів заземлення та нейтралі в вільні клемні отвори шини заземлення / нейтралі на основному щитку і затягніть гвинти. .

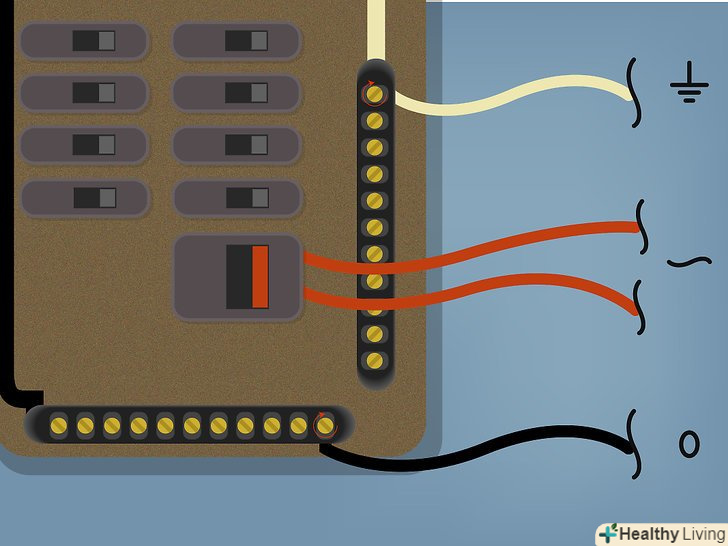

Вставте кінці проводів під напругою ("лінія 1" і "лінія 2" або чорний, червоний або синій) в клемні отвори нового двополюсного вимикача на основному щитку.

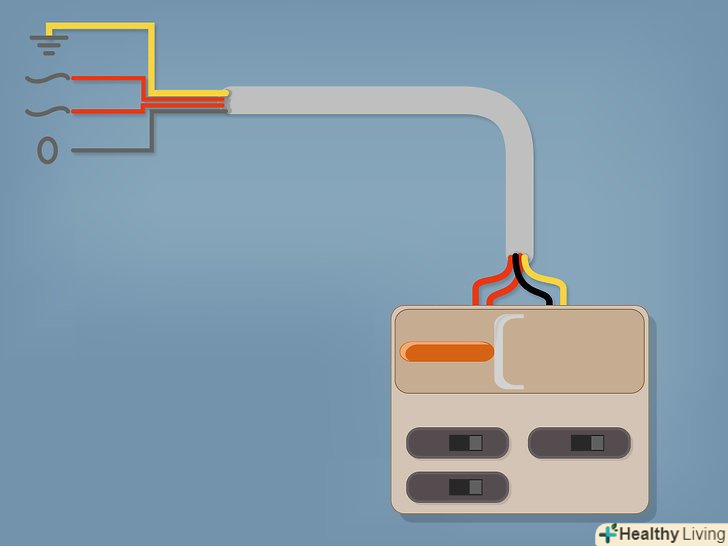

Прокладіть і закріпіть кабель живлення додаткового щитка.

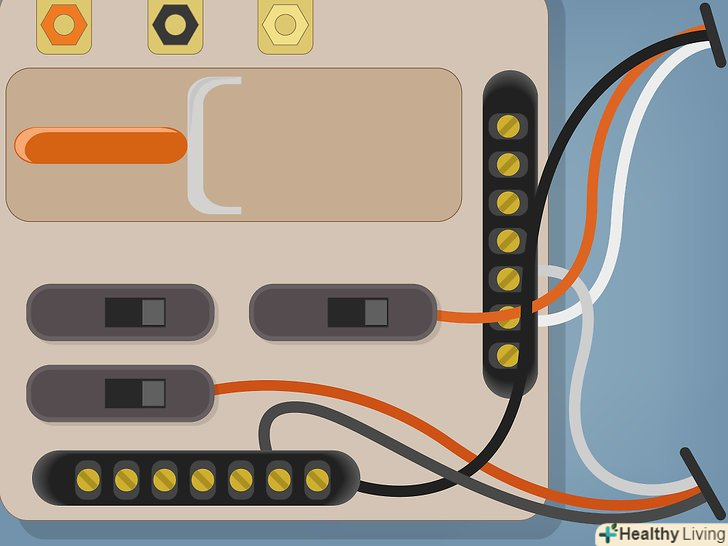

- Підключіть дріт заземлення (оголений) до ламелі або шині заземлення нового щитка.
- Підключіть нейтральний дріт (білий) до нейтральної шини нового щитка.

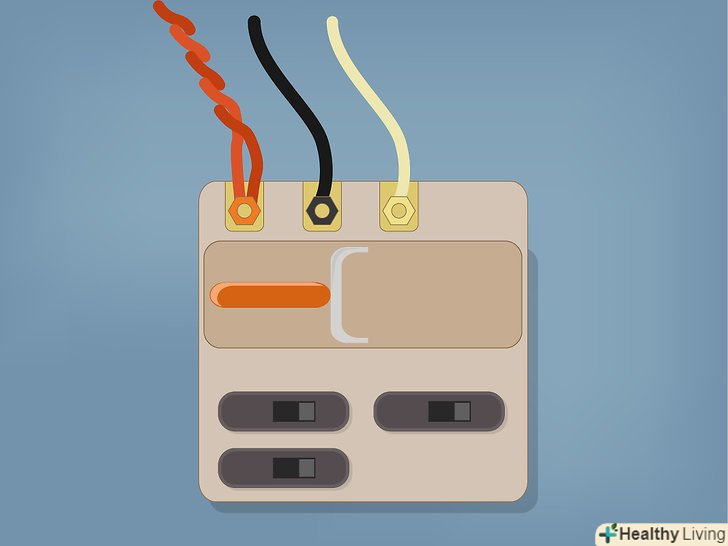

- Закріпіть струмоведучі дроти (чорний і червоний або синій) до висновків головного автомата на новому щитку.
- Приділіть час тому, щоб привести в порядок дроти і з'єднання. Тоді в майбутньому ви завжди зможете з легкістю встановити, де який провід.

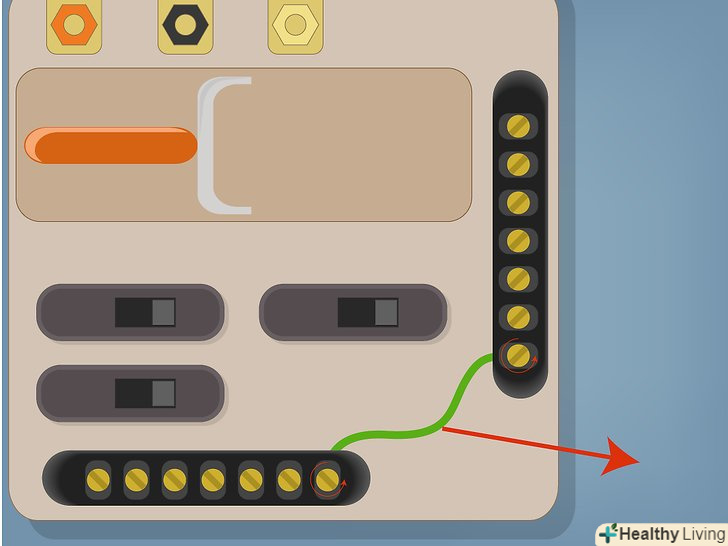

Знайдіть і зніміть всі встановлені нейтральні перемички або фіксатори шини, щоб повністю ізолювати додатковий щиток від землі. так ви переконаєтеся, що нуль і земля підключені на основному щитку, а не додатковому.
- Шинна перемичка виглядає як довгий гвинт або металева пластина, яка надійно з'єднує нульову шину з кожухом заземленого щитка / шиною заземлення.

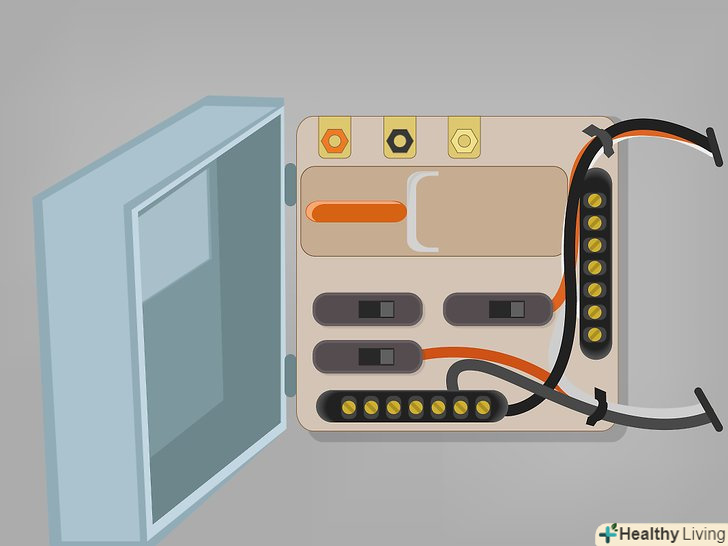

Таким же чином з'єднайте дроти паралельної ланцюга-землю до шини заземлення, нейтралі до шини, а струмоведучі дроти до висновків автомата. не міняйте місцями землю і нульовий провід на інших шинах. Встановіть вимикачі.
Встановіть на місце кришку / дверцята щитка.

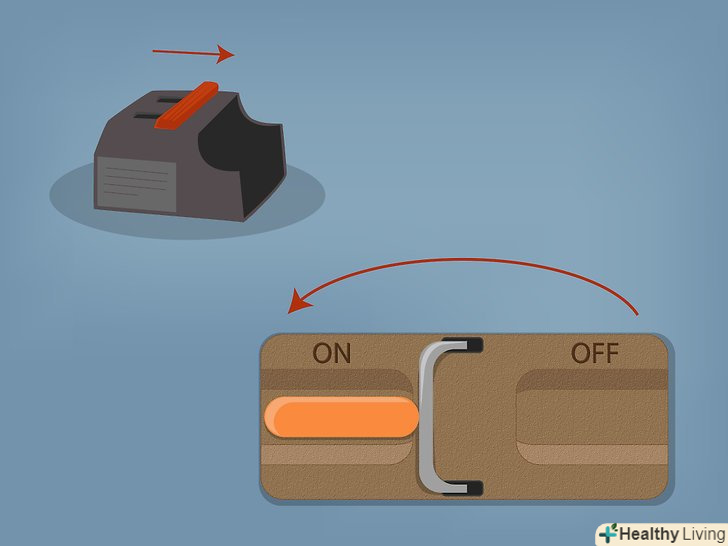

Відновіть електропостачання, спочатку включивши додатковий автомат на основному щитку, потім основний автомат на основному щитку, потім основний автомат на додатковому щитку. переконайтеся в працездатності всіх ланцюгів.

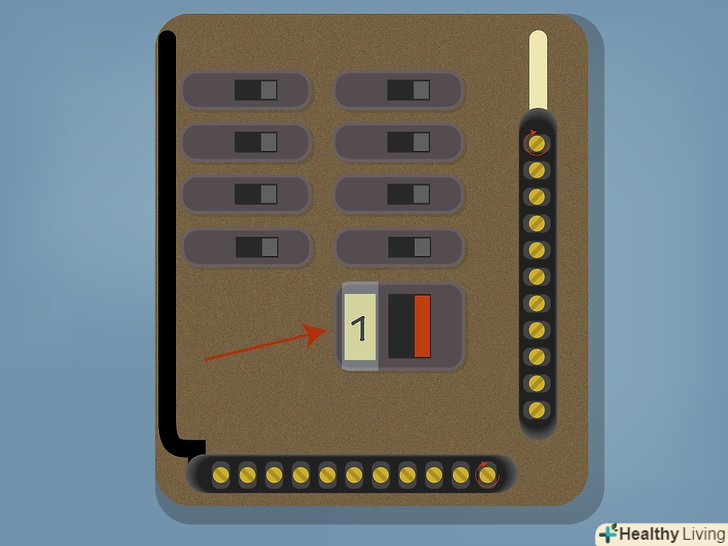

Позначте щиток спеціальною биркою, щоб знати, які контури живлять кожен щиток. Без цього кроку ви потім не зможете пройти перевірку.
