Як побудувати димову трубу: 8 кроків (з ілюстраціями)

Основним призначенням димових труб є висновок газів. Разом з ними через трубу видаляються дим, сажа, попіл і кіптява. Димові труби будують з цегли, каменю або металу, приєднуючи їх до камінів, печей або плит. Незалежно від матеріалу, дуже важливо будувати трубу правильно, щоб уникнути пошкодження будинку. Тут розповідається, що треба обміркувати під час спорудження труби.

Метод1З 2:

Планування

З'ясуйте, яким нормативним документам повинна відповідати труба. для пічних труб це СНиП 41-01-2003 і СНиП 2.04.05-91.
- Висота труби залежить від типу даху.
- Відступка - простір між зовнішньою поверхнею печі, димової труби або димового каналу і стіною, перегородкою або іншою конструкцією будівлі, виконаних з горючих матеріалів, виконується відповідно до додатка К, СНиП 41-01-2003.

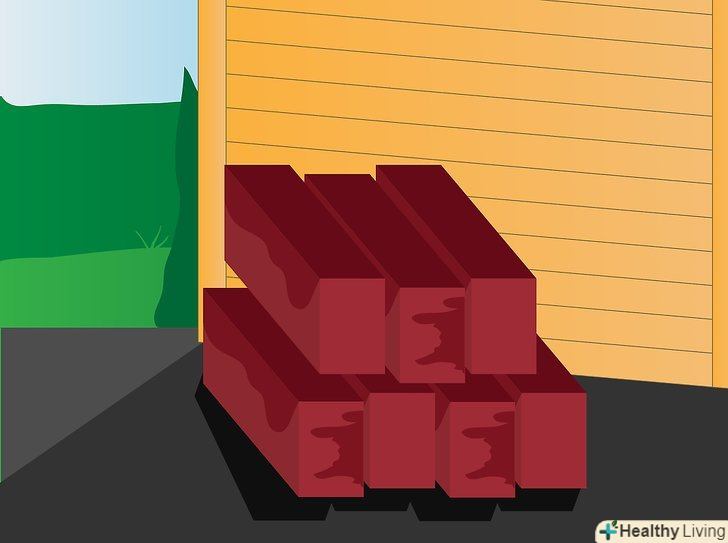

Виберіть матеріал, з якого будете будувати трубу. найпоширеніший варіант це цегла або кам'яна кладка, але існують і металеві труби заводського виготовлення.
- Кладка труби зазвичай передбачає стінки не менше 120 міліметрів товщиною, і часто облицьовується глиною або плиткою, бетонні труби проектуються з жаростійкого бетону товщиною не менше 60 мм.залежно від проекту димовідводу, використовуйте цегляні, кам'яні, бетонні або сталеві труби.

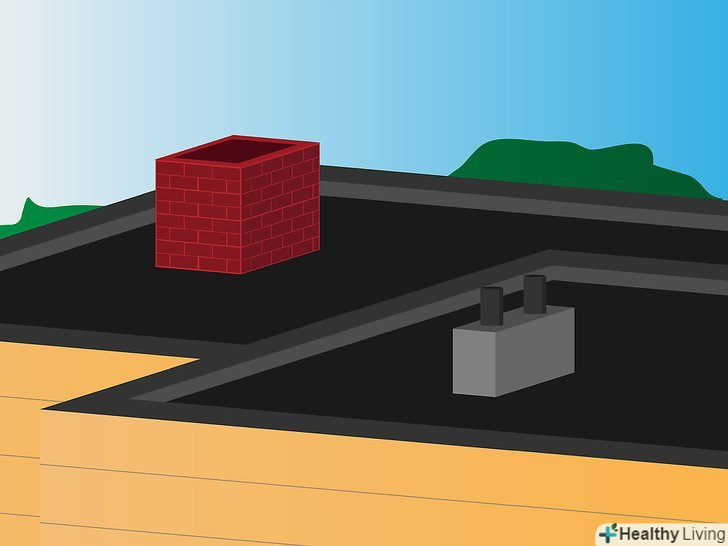

Визначте, які продукти горіння будуть проходити через трубу.
- Можна побудувати і об'єднати трубопроводи систем опалення, теплопостачання і так далі, якщо в них використовується однакове паливо, і труби не відхиляються більш ніж на 30 градусів від вертикалі. (Труби від газової плити і газової печі можна об'єднати один з одним, але не можна об'єднувати з трубою від дров'яного каміна). Відступки і розміри труб визначаються СНіПами.

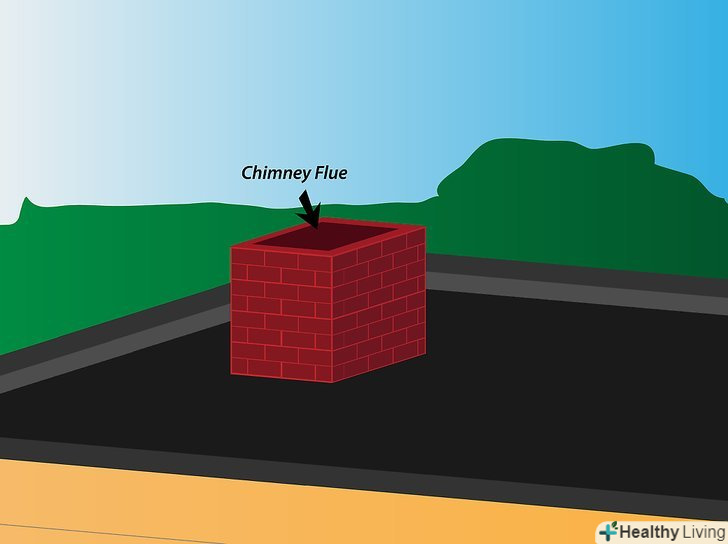

Визначте ширину труби. це залежить від призначення труби. Металеві труби зазвичай круглі, кам'яні та цегляні зазвичай квадратні.
- Пічні труби з металу зазвичай 15-30 см в діаметрі, кам'яні роблять квадратними зі стороною 19-22 см, або прямокутними 22 на 32,5 см.
- Сучасні печі вентилюються трубами від 15 до 20 см в діаметрі, старим може знадобитися труба в 25 см.Розмір димоходу печі для приготування їжі такий же, як і у печі для опалення.
- Для камінів використовують найширший димохід, для самих невеликих камінів потрібна сталева труба в 20 см, для камінів побільше - від 25 см. Розміри кладки починаються від 22 на 32,5 см, труба може бути і квадратної зі стороною 32,5 см або навіть 45 см.

Метод2З 2:

Будівництво

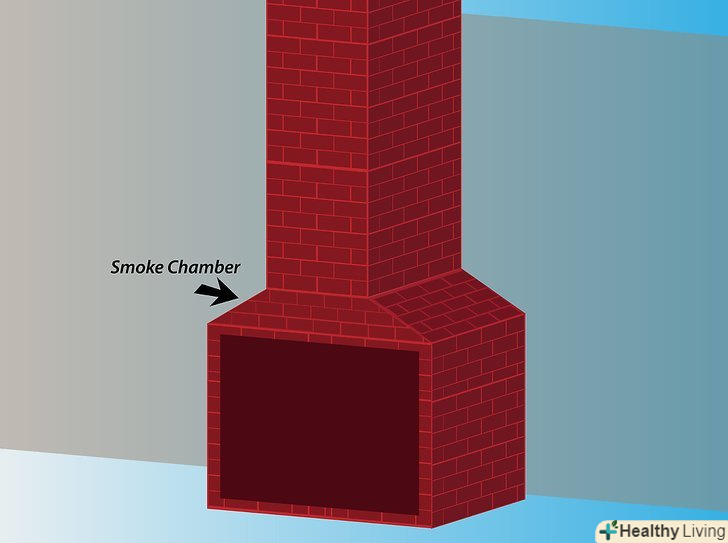

Побудуйте димозбірник. димозбірник розташовується безпосередньо над каміном (якщо труба встановлюється для каміна). Якщо камін побудований з цегли, димозбірник будується у вигляді піраміди з того ж матеріалу, що і його вогнище. У заводських металевих камінах димозбірник плавно і непомітно переходить в трубу.

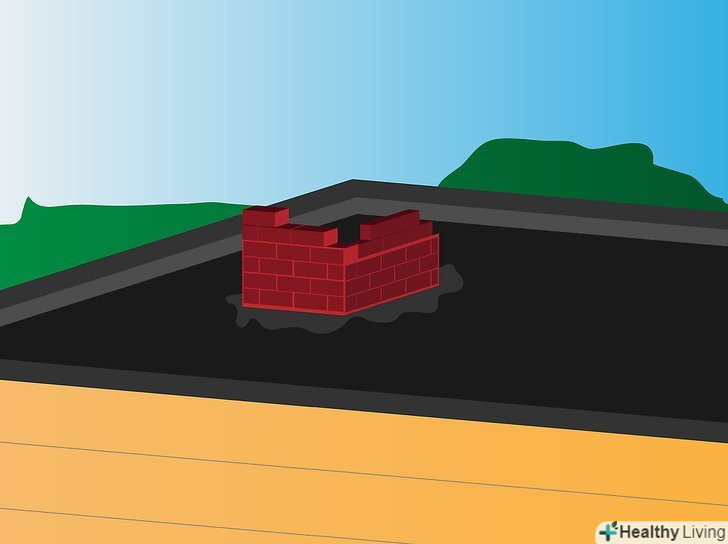

Побудуйте димохід від димозбірника на дах. як вже говорилося раніше, димохід виготовляється з цегли або металу. Облицювання цегляної труби проводиться після установки. Металеві труби встановлюються за місцем, бетонні кріпляться на розчин, який подають через гнучкий шланг.

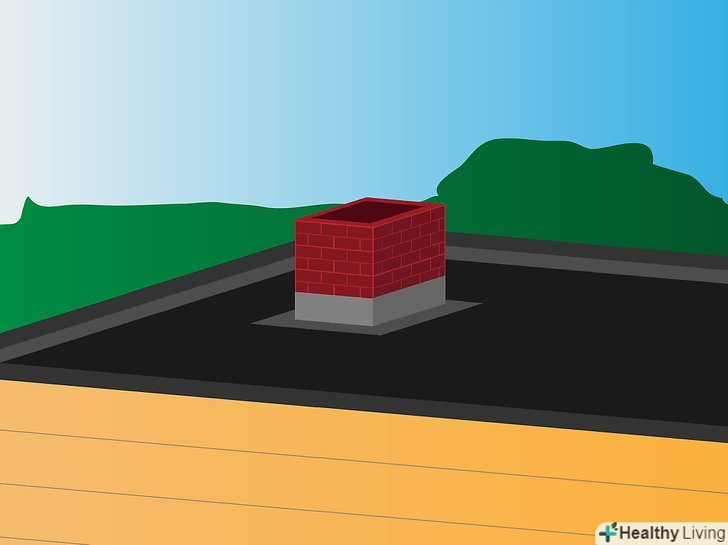

У місці виведення на дах і на оголовке трубу необхідно оперізувати покрівельним залізом. використовуйте силіконовий герметик в місцях з'єднання з дахом, щоб запобігти протікання.

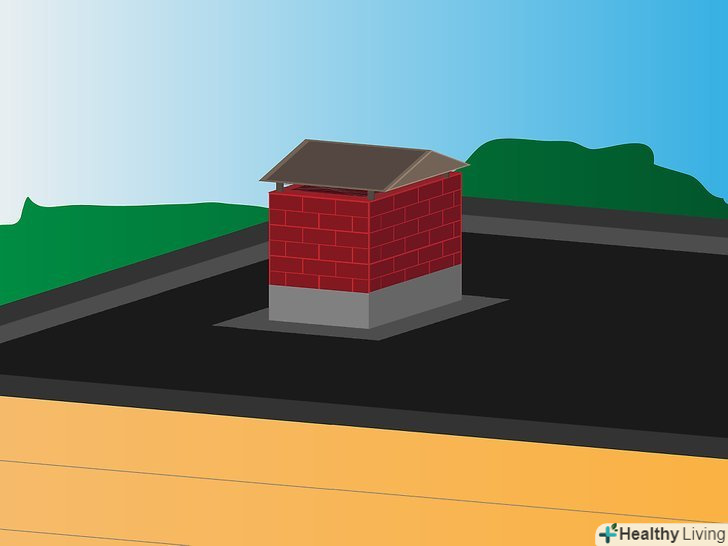

Встановіть оголовок і козирок труби. Кладка оголовка повинна виступати не менше, ніж на 5 см з кожного боку труби, і відводити воду від труби через слізник. Оголовок можна виконати з каменю, цегли, або бетону.
- Не рекомендується використовувати розчин з піском, так як подібний розчин погано тримає товщину більше 2 см.
