Як зібрати сонячну батарею

Ви хочете отримувати чисту відновлювану енергію? Скоротити щомісячні витрати на електроенергію? Постарайтеся зробити свою власну сонячну батарею. За ціною це буде коштувати як частина комерційних панелей, і працюють вони відмінно! Дотримуючись інструкцій нижче, Зробіть свою панель. У будь-якому випадку, порівняйте вартість використаних Вами матеріалів з тими, які ви знайдете в Інтернеті.

Метод1З 6:
Збірка частин

  1. Купуйте пластини. є кілька типів сонячних пластин, але краще відповідність ціни/якості у полікристалічних пластин. Скільки їх треба купити-це вже буде залежати від того, яка кількість енергії/потужності ви хочете виробляти. Специфікації повинні бути надані при покупці пластин.
    • Переконайтеся, що купили всі предмети окремо. Такі пластини дуже крихкі.
    • Найзручніше купити пластини через Інтернет, але деякі ви цілком зможете придбати в найближчому від вас господарському магазині.
    • Якщо виробник випускає пластини у воску, то його необхідно очистити. Щоб це зробити, опустіть пластину в гарячу, але не киплячу воду.

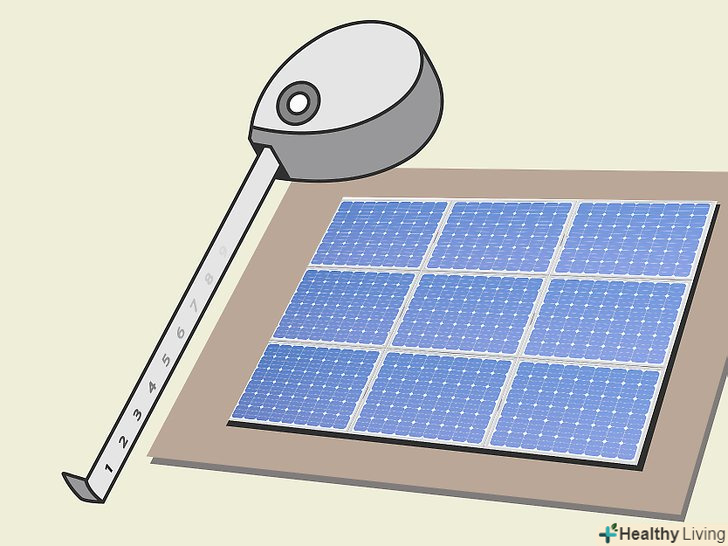

  2. Заміряємо і відрізаємо підкладку. вам знадобиться тонка підкладка з непровідного матеріалу, щоб закріпити на ній пластини. Виміряйте розмір пластин, потім зробіть розмітку на підкладці за розміром пластин і обріжте підкладку.
    • Відступите з обох сторін підкладки по 2,5 або 5 сантиметрів. Це місце буде використовуватися для проводів, що з'єднують ряди разом.

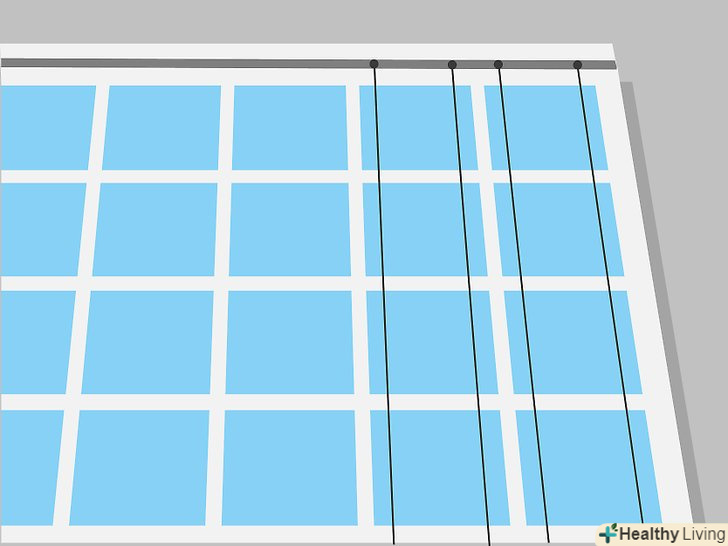

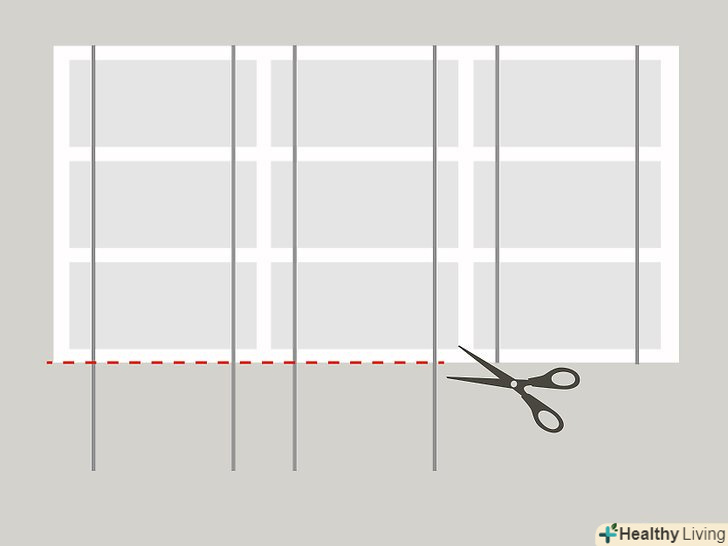

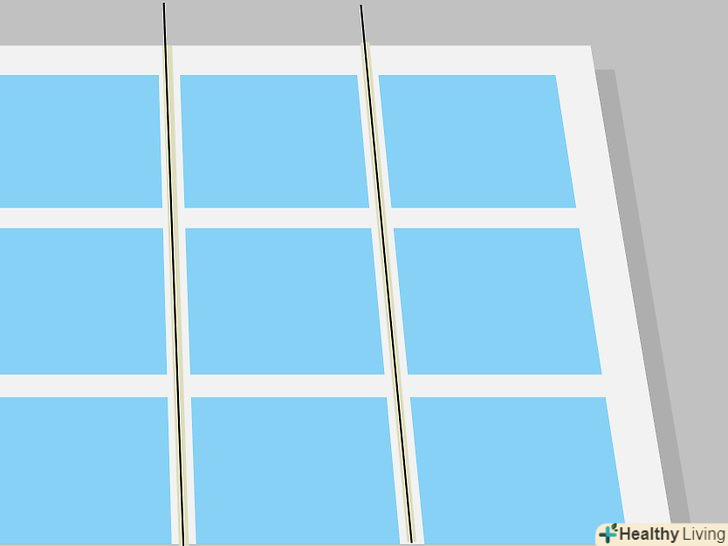

  3. Заміряємо і відрізаємо всі ваші дроти. якщо подивитися на полікристалічні фотоелементи, ви побачите велику кількість коротких ліній, що йдуть в одному напрямку (довга дистанція), і дві довгі лінії, що йдуть в іншому напрямку (коротка дистанція). Ви повинні будете з'єднати проводами пластини уздовж двох довгих ліній і підключити до задньої частини наступної пластини в матриці. Виміряйте довжину довгого ряду, помножте надвоє і відріжте дві частини для кожної пластини.

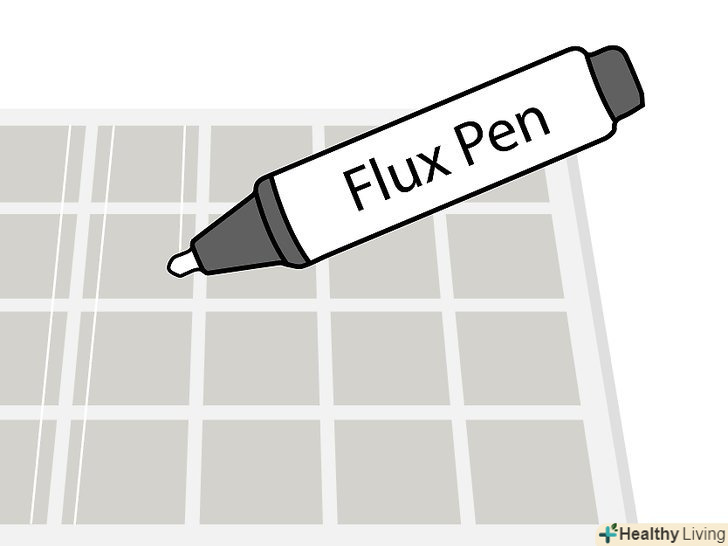

  4. Спаяйте задні частини пластин. використовуйте паяльник на кожному з трьох квадратів на задній стороні пластини, потім, використовуючи Срібний припій, спаяйте разом першу половину смуги проводів і ці три квадрата.

Метод2З 6:
З'єднання пластин

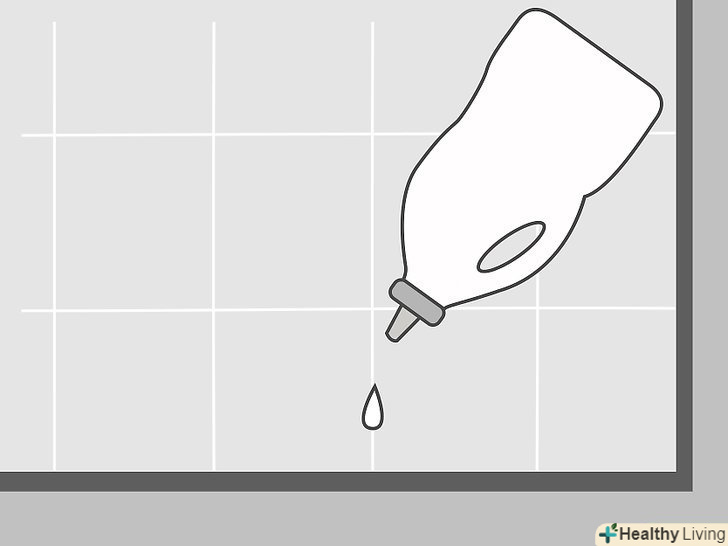

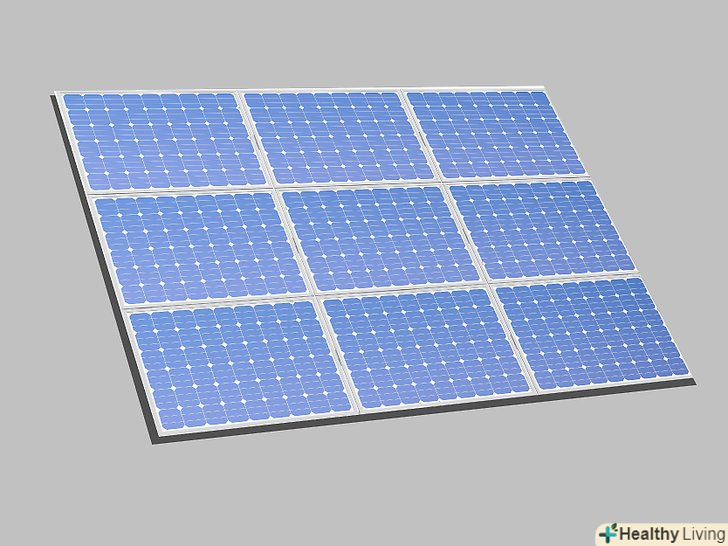

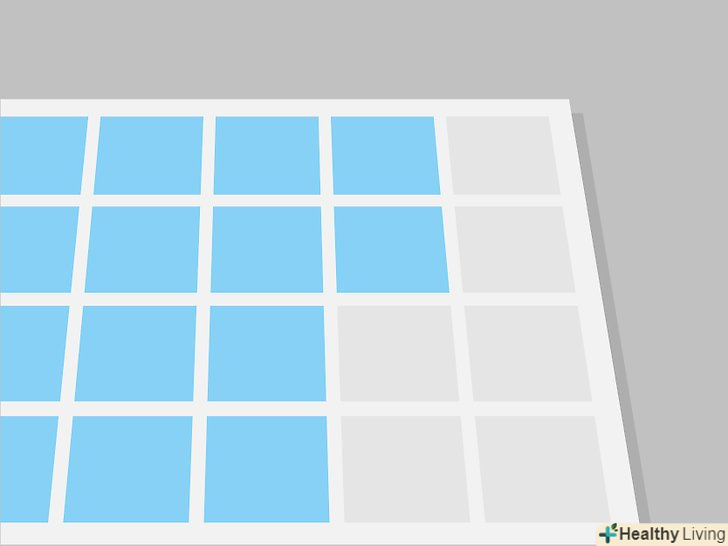

  1. Приклейте пластини до підкладки. нанесіть невелику кількість клею на задню сторону пластин і притисніть їх в потрібному місці на дошці. Провід повинні лежати однією рівною лінією, кожен в своєму ряду. Переконайтеся, що кінці проводів пролягають між пластинами, і вільно рухаються тільки дві ділянки, приклеєні між двома пластинами. Не забудьте, що один ряд проводів повинен лежати в протилежному напрямку від знаходиться поруч з ним, щоб провід приклеївся в кінці одного ряду і на протилежній стороні наступного.

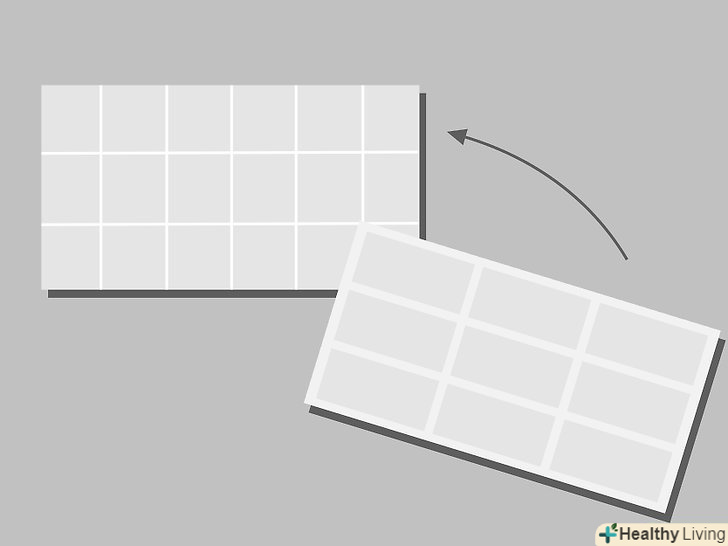

    • Ви повинні розпланувати розташування пластин довгими рядами з меншою кількістю числа рядів. Наприклад, три ряди, в кожному по 12 панелей, розміщують довгою стороною в довгій стороні.
    • Не забудьте залишати додатково по 2,5 сантиметра по обидві сторони підкладки.

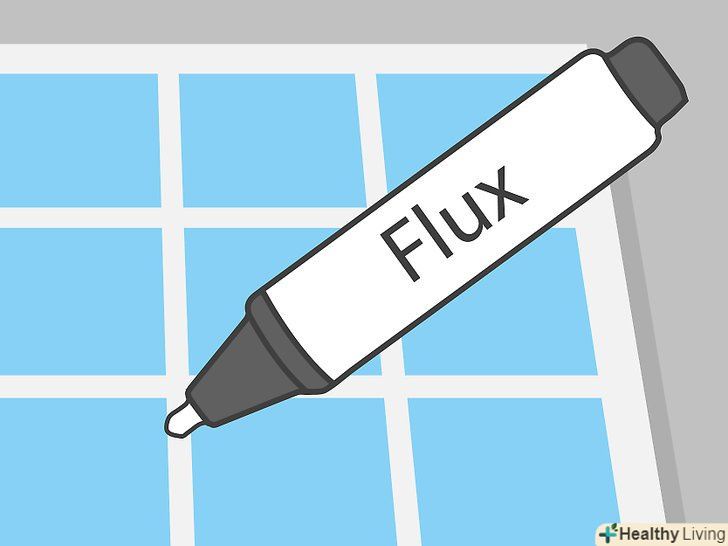

  2. Спаяйте пластини разом. використовуйте паяльник в двох товстих рядах (контактні площадки) на кожній комірці, потім візьміть вільні ділянки проводів і припаяйте їх по всій довжині до майданчиків. Примітка: дріт, припаяний до задньої частини однієї пластини, в кожному випадку повинен бути припаяний до передньої частини наступної пластини.
  3. З'єднайте перший ряд, використовуючи шину. на початку першого ряду спаяйте дроти до передньої сторони першої пластини. Провід повинен бути приблизно на 2,5 сантиметра довше, ніж довжина лінії, і подовжуватися до додаткового розриву на дошці. Тепер спаяйте ті два дроти разом з шматком шини такого ж розміру, як і відстань між товстими рядами пластин.
  4. З'єднайте другий ряд. З'єднайте початок другого ряду з закінченням першого за допомогою довгого шматка шини, який розташовується між двома віддаленими товстими проводами (перший – в кінці батареї, а другий буде найвіддаленішим в наступному ряду). Ви повинні підготувати першу пластину другого ряду з додатковим проводом, аналогічно випадку з першої.
    • З'єднайте всі чотири дроти з цією шиною.
  5. Продовжуйте з'єднувати ряди. продовжуйте з'єднувати ряди з довгою шиною, поки не дійдете до кінця, а там знову з'єднаєтеся з короткою шиною.

Метод3З 6:
Збираємо рамку для батареї

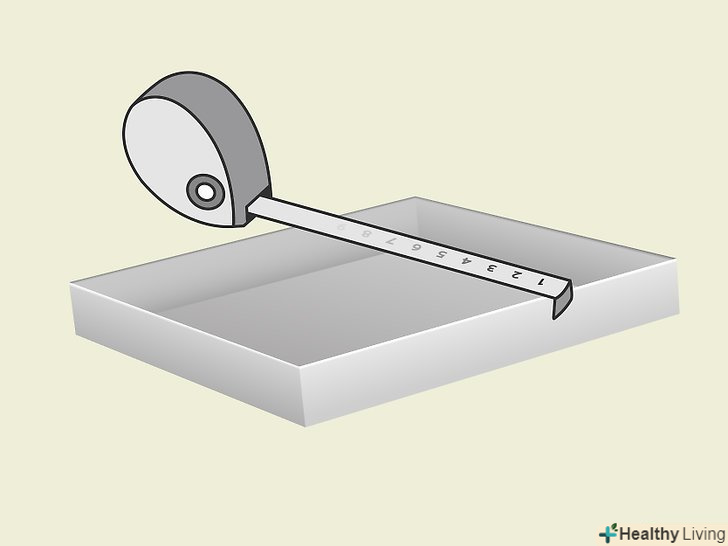

  1. Виміряйте свою підкладку пластинами. Виміряйте простір, в який буде поміщена підкладка. Вам знадобиться рамка більшого розміру, ніж підкладка. Додайте по 1 сантиметру з кожного боку, щоб звільнити місце для бортиків рамки. Якщо не залишиться простору розміром в 2,5х2, 5 сантиметра в кожному кутку, то після того, як ви помістіть підкладку з панелями в рамку, додайте вільного місця по кутах.
    • Переконайтеся, що в кінці достатньо місця для шин.

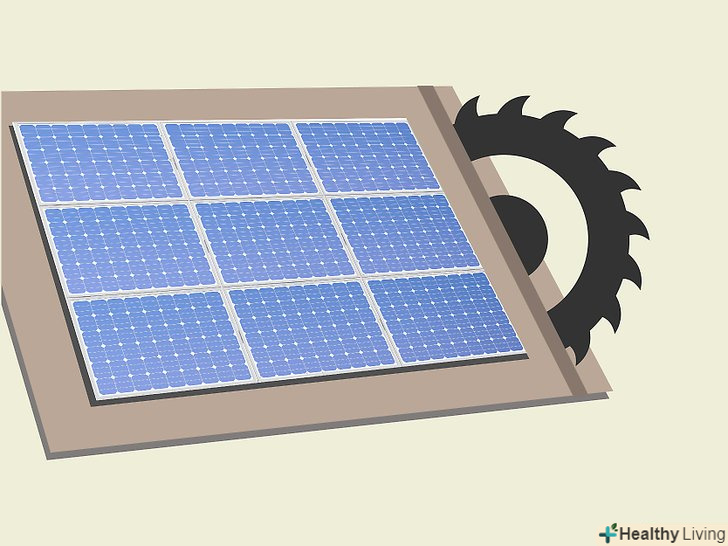

  2. Відріжте нижню площину. відріжте частину фанери за розміром, який ви виміряли раніше, додаючи простір для бортиків. Ви можете скористатися настільною пилкою або пилорамою (залежить від того, що у вас є під рукою).
  3. Сформуйте бортики. Виміряйте дві довгі сторони основи рамки. Потім виміряйте дві сторони між довгими сторонами. Відріжте частини, які ви вимірювали, і скріпіть їх столярними болтами, з'єднуючи встик.

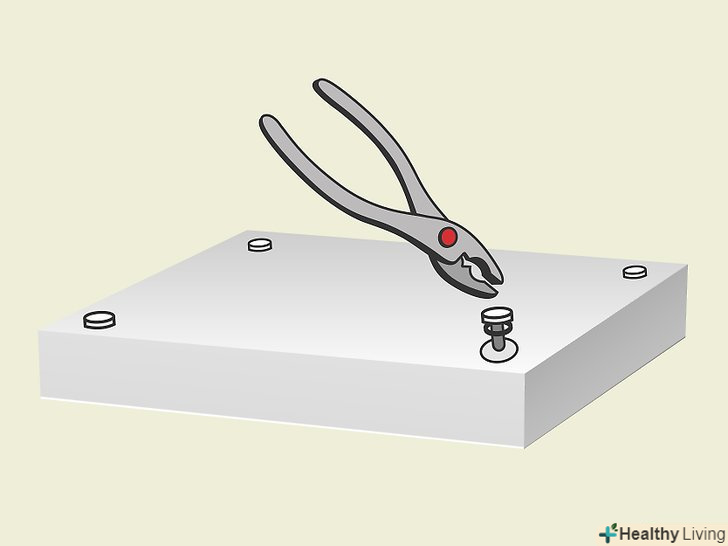

  4. Приєднайте бортики. використовуйте Столярні болти у напрямку від вершини бортиків до основи, щоб з'єднати основу рамки з бортиками. Кількість використовуваних болтів залежить від довжини сторін, але має бути не менше трьох на кожну сторону.

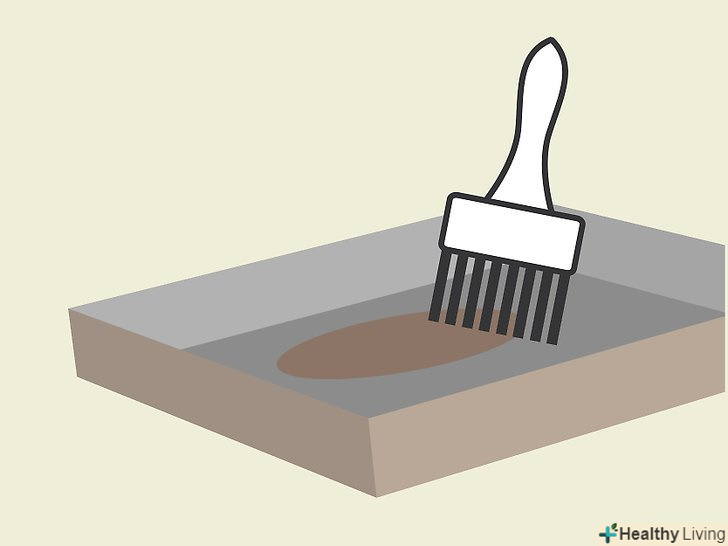

  5. Пофарбуйте рамку. пофарбуйте рамку в будь-який колір, який вам подобається. Використовуйте фарбу для зовнішніх робіт. Ця фарба захистить дерево від стихії і продовжить роботу вашої батареї.

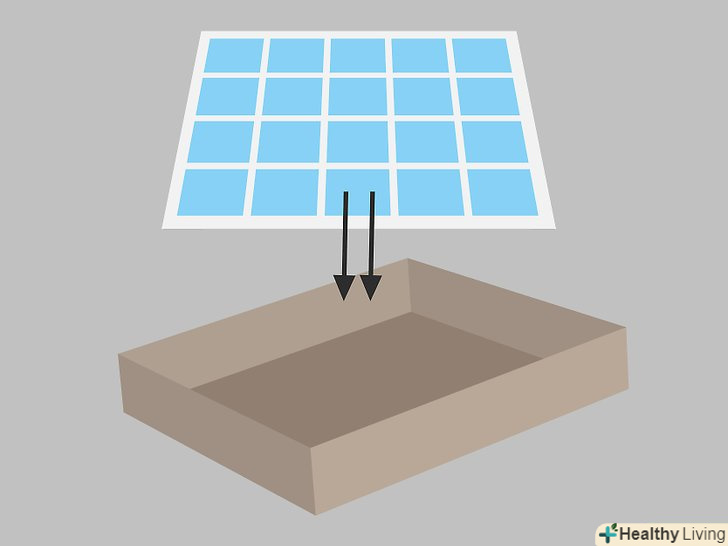

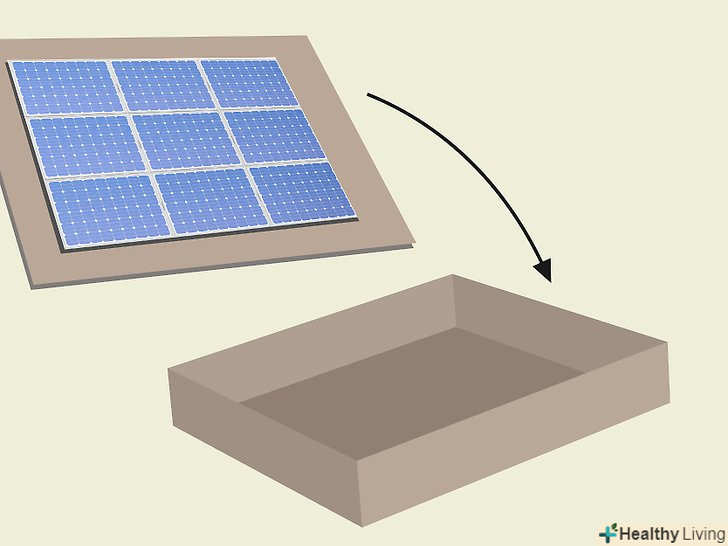

  6. Прикріпіть сонячну батарею. Приклейте підкладку з пластинами до рамки, яку Ви змайстрували. Переконайтеся, що все надійно закріплено, пластини лежать обличчям вгору і можуть вбирати сонячне світло.

Метод4З 6:
Приєднуємо дроти до батареї

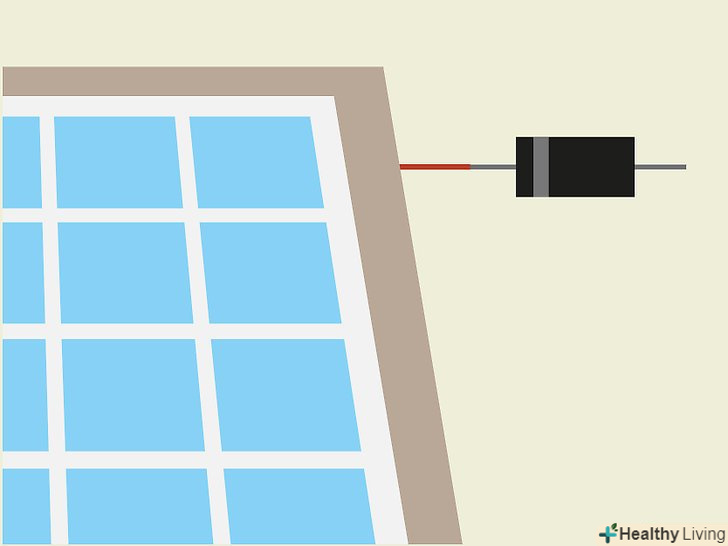

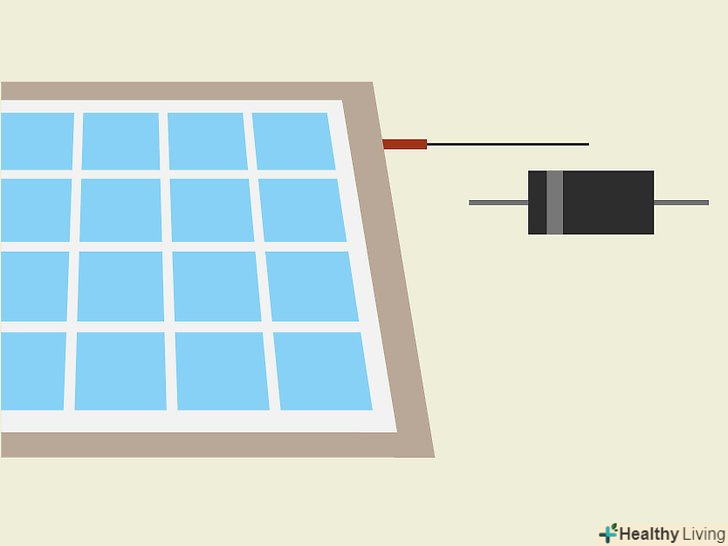

  1. З'єднуємо останню шину з діодом. Візьміть діод трохи більшого номіналу, ніж сила струму у вашій батареї, і з'єднайте його з шиною, скріплюючи невеликою кількістю силікону. Світла сторона діода повинна бути спрямована в бік вашої панелі.
  2. З'єднайте дроти. З'єднайте чорний дріт з діодом і підведіть його до кінцевого блоку, який ви повинні змонтувати на стороні рамки. Потім з'єднайте білий дріт від короткої шини з протилежним кінцем кінцевого блоку.

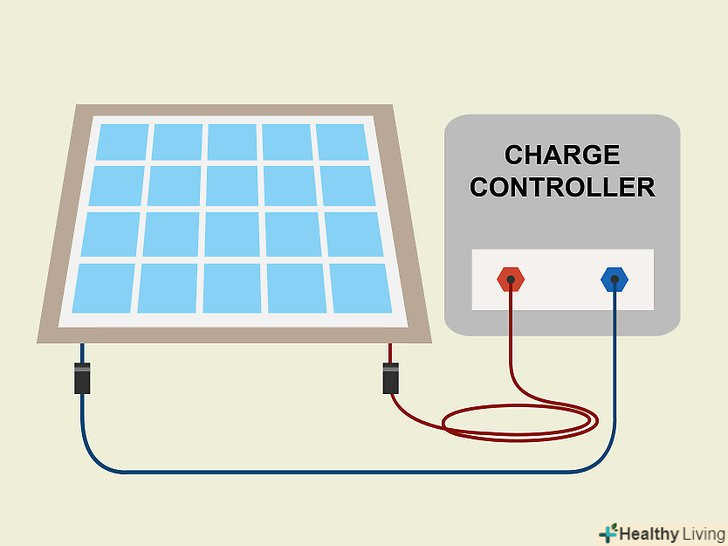

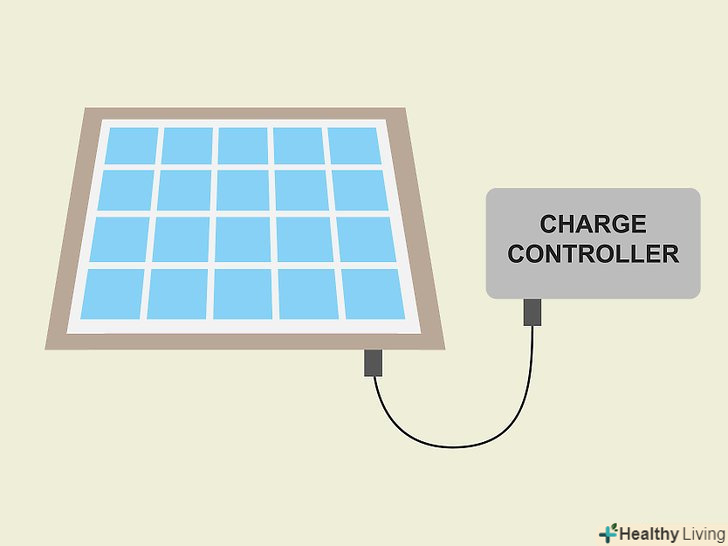

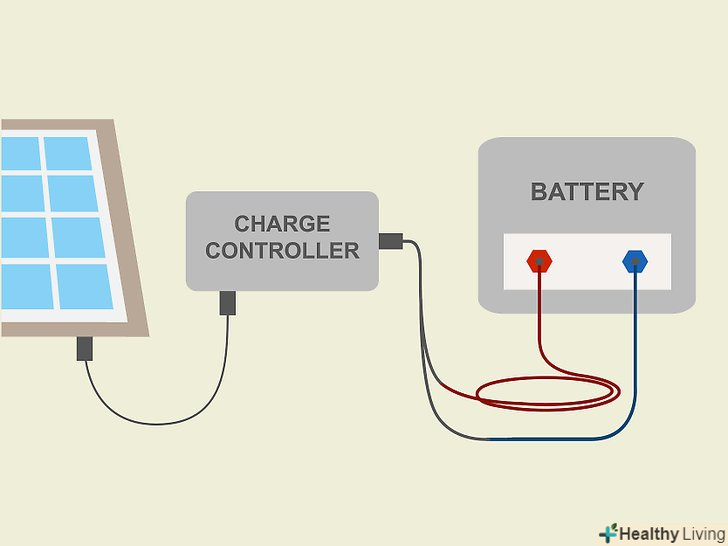

  3. З'єднайте свою панель з контролером напруги. купіть контролер і приєднайте до нього свою панель, переконайтеся в тому, що Ви приєднали плюс і мінус. Підведіть дроти від Кінцевого блоку до контролера напруги, використовуючи кольорове кодування проводів для відстеження заряду.
    • Використовуючи більше однієї панелі, ви, можливо, захочете з'єднати всі позитивні і негативні дроти разом по колу, спочатку переконайтеся в тому, що з'єднали два дроти.
  4. Приєднуємо батарею до контролера напруги. купуйте батарею, яка буде працювати з панеллю вашого розміру. Підключіть батареї до контролера напруги згідно з інструкцією виробника.
  5. Використання батареї. як тільки ви під'єднали батареї і зарядили від панелі або панелей, ви можете відключити ваші електроприлади від громадського харчування. Насолоджуйтесь своїм безкоштовним електрикою!

Метод5З 6:
Герметизація рамки

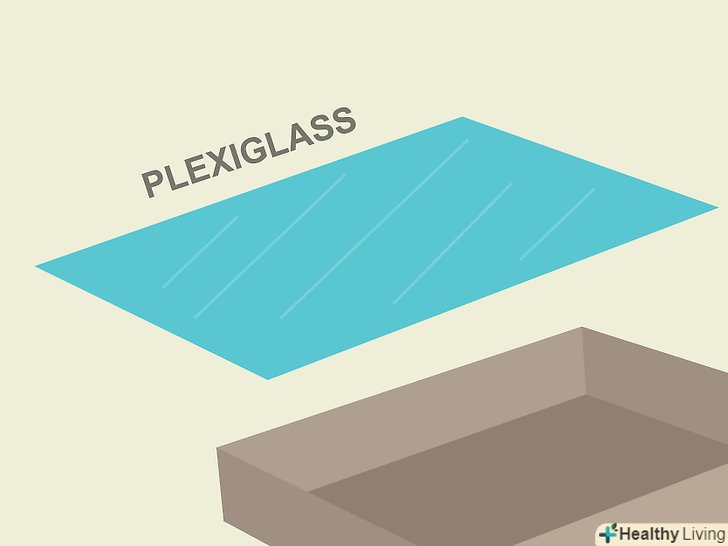

  1. Візьміть шматок плексигласу. купуйте шматок плексигласу, відповідний за розміром до вашої рамці для панелі. Ви можете купити його в спеціальному магазині або в звичайному будівельному. Переконайтеся, що Ви купили плексиглас, а не скло, скло можна легко розбитися або тріснути (град буде напастю для вас).
  2. Прикріпіть блок для скла. виріжте з дерева блоки розміром 2,5х2,5 сантиметри, щоб помістилися в кути. Вони повинні бути настільки вище кінцевого блоку, наскільки це необхідно, але нижче виступу рамки, а по глибині трохи товщі, ніж ваш плексиглас. Приклейте ці блоки в потрібному місці за допомогою деревного клею або іншого матеріалу.
  3. Встановіть плексиглас. покладіть плексиглас так, щоб його кути опустилися на блоки. За допомогою болтів прикрутіть плексиглас до блоків.

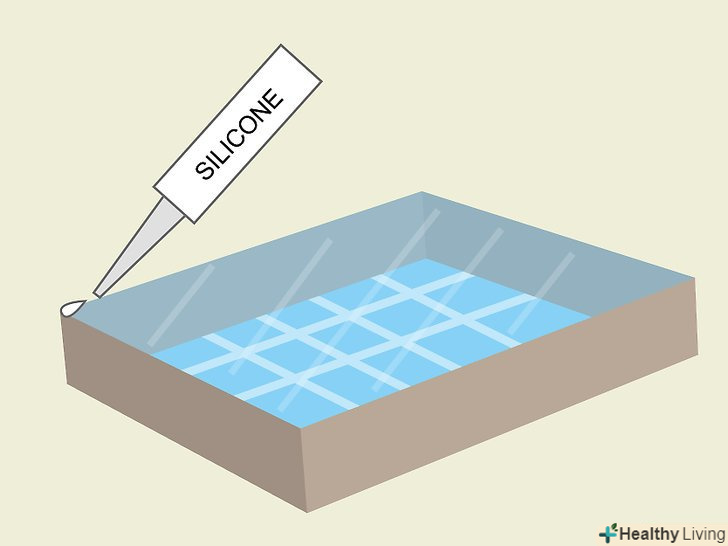

  4. Герметизація рамки. використовуйте силікон, щоб ізолювати краї рамки. Також заізоліруйте будь-які отвори, які знайдете. Рамка повинна бути максимально водонепроникна. Прочитайте інструкцію від виробника перед використанням силікону.

Метод6З 6:
Установка батареї

  1. Встановіть на візку. перший варіант по установці ваших панелей на візку. Це дозволить вам встановити панель під кутом, але змусить вас змінювати положення поверхні панелі, щоб збільшити кількість сонця, одержуваного в день. Від вас буде потрібно коригувати панель 2-3 рази на день.
  2. Встановіть на даху. це звичайний спосіб установки панелі, але кут нахилу повинен буде відповідати потоку сонця, а його невідповідність може обмежити період дії в певний час доби. У будь-якому випадку, цей спосіб кращий, якщо у вас велика кількість панелей і немає великого простору для їх розміщення.
  3. Встановіть на підставці для супутника. підставки, використовувані для супутникових тарілок, теж підходять для установки на них сонячних батарей. Вони також можуть бути запрограмовані на переміщення за сонцем. Однак цей спосіб підходить тільки для невеликої кількості панелей.

Поради

  • Кабелі з'єднання розподільної коробки для вихідної потужності панелі називаються "з'єднувач МС4".
  • Обладнання розроблено як автоматична робота одиниці, яка характеризується ефективним використанням PV пластиною, поточної напруги (I-V). Тестуються i-V об'єкти і PV пластини каліброваного джерела світла, щоб генерувати електричний струм в різних напругах. Використовуючи ці дані, можна охарактеризувати ефективність пластини. Система тоді сортує пластини PV по восьми різних категоріях.
  • Розмір стандартної сонячної батареї 156ммх156мм, іноді панелі мають розмір 125ммх125мм.щоб зробити панелі різних розмірів, пластина повинна бути обрізана за встановленим розміром. Після тестування пластина обрізається лазером в спеціальному верстаті. Ця машина повністю автоматизована, розмір пластини занесений в програмне забезпечення цього верстата. Деяка технічна специфікація - це машина з ЧПУ.
  • Процес виробництва сонячних пластин
  • Обрізка і установка
  • Сонячна енергія-це невичерпне джерело енергії. Ви повинні використовувати його не тільки в своїх інтересах, але і в інтересах навколишнього середовища.
  • Тестування сонячної батареї
  • З'єднання проводами і з'єднання шиною-два застосовуваних види, які з'єднують сонячні пластини в один сонячний модуль (сонячну батарею) за допомогою цих додатків також йде передача живлення від сонячних батарей до вхідної потужності розподільної коробки. З'єднання сонячних пластин відбувається, коли окремі пластини пов'язані з табульованою стрічкою (ще одна назва рядкова стрічка), формуючи пучок сонячних пластин. Часто згадується як табулювання пластин (або натягування). Стрічка табуляції переносить струм до більшої стрічки, стрічки шини, яка потім переносить живлення від пучків пластин до розподільної коробки для остаточного результату.
  • У цьому застосуванні силіконовий клей нанесений на задній стороні розподільних коробок вручну, потім, також вручну, вона фіксується на задній стороні панелі.
  • Отже, чого ви чекаєте? Ідіть на задній двір, візьміть з собою лінійку і олівець, щоб почати роботу. Виготовлення сонячної батареї своїми руками-це дуже захоплююче і забавне заняття!
  • Табульована стрічка використовується, як правило, в якості паралельних смуг, які сплітають верх однієї панелі з низом наступної, поєднуючи позитивні і негативні сторони панелей в ряду. Стрічка приєднана на масу пластиною, яка прикріплена до TCO. Табульоване приєднання створює кластер сонячних панелей. Як тільки всі панелі будуть з'єднані табульованою стрічкою, вони поміщаються на підкладку, зазвичай скляну. Потім, коли шина стрічки припаяна, вона з'єднується табульованою стрічкою з кожною сонячною батареєю. Табульована стрічка збирає електричний струм з елементів в межах свого кластера і передає на стрічку шини. Стрічка шини потім переводить сукупну електроенергію від усіх кластерів сонячних панелей на розподільну коробку для остаточного виведення. Уявіть собі табульовану стрічку як дорогу, що проходить через сонячні панелі. Стрічка шини виконує функцію магістралі, що з'єднує і зв'язує їх разом. Поперечний переріз стрічки шини Більше, так як вона передає більше електричної енергії.

Попередження

  • Якщо ви не вмієте поводитися з електрикою, викличте професіонала. Не страчуйте себе на електричному стільці!
  • Будьте обережні з інструментами.

Що вам знадобиться

  • сонячні пластини
  • З'єднувальні дроти
  • Шина
  • Паяльник
  • Срібний припій
  • інструменти для пайки
