Поліпшити якість прийому радіосигналу на FM частотах (88МГц - 108мГц) можна в домашніх умовах, причому з легкістю – для цього потрібно просто замінити антену на дипольну антену 5/8 лямбда. У багатьох радіостанцій і більшості домашніх приймачів є роз'єм для підключення зовнішньої антени. Зазвичай додається антена являє собою спрощений варіант (іноді це антена вбудованого типу або телескопічна штанга, або просто невеликий шматок дроту). Ви можете значно її поліпшити за дуже невеликі гроші. Все, що для цього необхідно, можна придбати в найближчому магазині електроніки або господарських магазинах.
Кроки
Визначте частоту станції, прийом якої Ви хочете налаштувати.антена налаштовується на певну довжину хвилі в залежності від частоти прийнятого радіосигналу. Незалежно від конкретної частоти, вся смуга FM мовлення (88-108 МГц) радіоприймача буде отримувати сильніший сигнал від антени з найбільшим посиленням на частоті, обраної на цій стадії, і трохи меншим посиленням на інших частотах.-

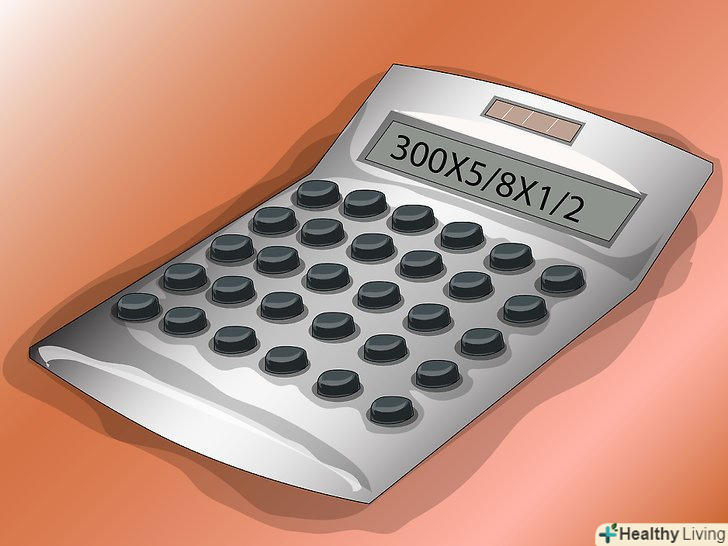

Обчисліть довжину антени. Формула для антени 5/8 лямбда з використанням звичайного " симетричного кабелю "з хвильовим опором 300 Ом наступна: L = 300/f x 5/8 x 1/2; де" L "– довжина антени в метрах, а" f " – частота В МГц настроюється станції. Її можна спростити до виду L = 93.75 / f.
- Антена, створювана для середини FM діапазону 88МГц-108мГц (98 МГц) повинна бути довжиною 0.9566 метрів або 95.66 см (сантиметрів). Для тих, кому зручніше користуватися британською імперською системою заходів, ніж метричною системою, формула для перекладу сантиметрів в дюйми наступна: см X 0.3937. Це означає, антена повинна бути довжиною 95.66 см X 0.3937 = 37.66 дюймів.
-

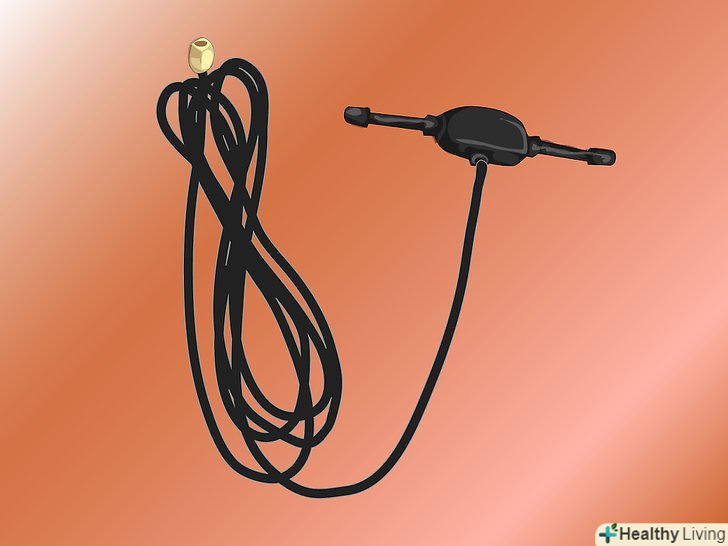

Покращіть конструкцію антени.поліпшення антени, що розглядається в даній статті, - це створення простої антени 5/8 лямбда виду" петлевий диполь "або"T" -подібної антени. Така конструкція за своїми характеристиками буде перевершувати будь-яку вбудовану або телескопічну антену, яка, можливо, додавалася до приймача. Вона також буде схожа на ті антени, які поставляються з деякими з більш дорогих стерео приймачів.
- Поліпшенням для такої простої конструкції буде використання подвійного, потрійного (і так далі) диполя з відповідною довжиною 37.66" x 2 = 75.32" (191.31 см), 37.66" x 3 = 112.98" (286.97 см) і т. д.
- Антена довжиною 112.98 дюймів (286.97 см) перевершить за параметрами антену 75.32 дюймів (191.31 см), яка в свою чергу перевершить антену 37.66 дюймів (95.66 см).
- Звичайно, є "точка неповернення", коли збільшення розмірів настільки велике, що сигнал з кінців антени не може пройти всю довжину через електричного опору проводу. Ця межа становить приблизно 100 метрів (трохи більше довжини футбольного поля).
-

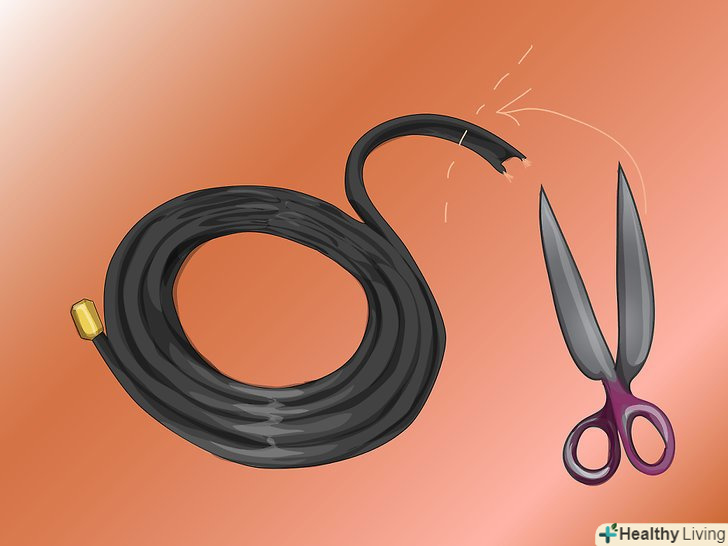

Відріжте фідерну частину.як було сказано вище, антена виглядає як"T". Всі попередні розрахунки були для верхньої горизонтальної частини (верхньої частини букви T) антени. Вертикальна частина (нижня частина T) повинна бути з'єднана з горизонтальною частиною, щоб полегшити підключення антени до роз'єму антени приймача. Хоча горизонтальна і вертикальна частини функціонують в якості антени, вертикальна частина називається фідерної лінією.
- Відріжте шматок симетричного кабелю, довжиною рівний або кратний величині, обчисленої раніше. Цього буде достатньо, щоб створити горизонтальну частину антени при її створенні.
- Кабелі 600 Ом і 450 Ом фізично більше, ніж симетричний кабель 300 Ом, і розраховані на Хвильовий опір 600 і 450 Ом відповідно, на відміну від 300 Ом для симетричного кабелю. Ці види кабелю також можна використовувати, але для розрахунків потрібна інша формула. Стандартний симетричний кабель 300 Ом був обраний через його широку доступність.
-

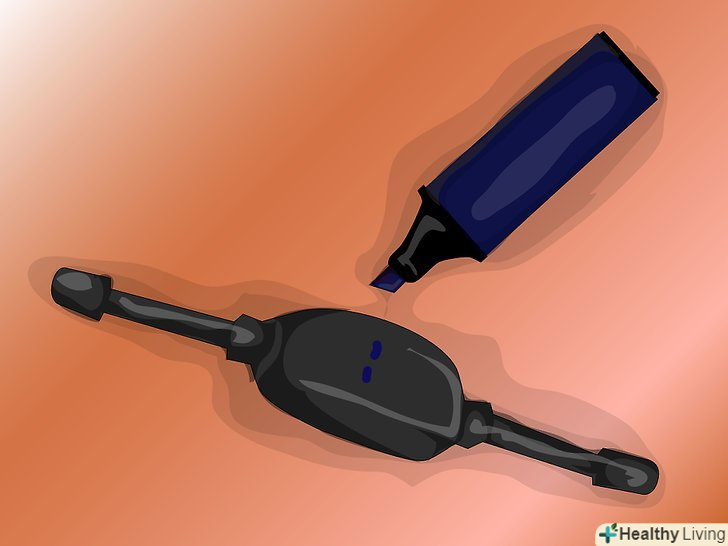

Підготуйте антену до з'єднання з фідерною лінією. знайдіть і відзначте середину довжини горизонтальної частини Антени.
- Використовуйте лезо, щоб зробити надріз довжиною 1 дюйм (2.5 см) (з центром на позначці середини довжини антени), який буде проходити між двома проводами в симетричному кабелі паралельно їм.
- Обріжте один з проводів на позначці середини довжини антени.
- Зніміть ізоляцію з обрізаних кінців дроту на середині довжини антени і на кінцях горизонтальної частини (приблизно на 1/2 дюйма (1.27 см) з кожної сторони).
-

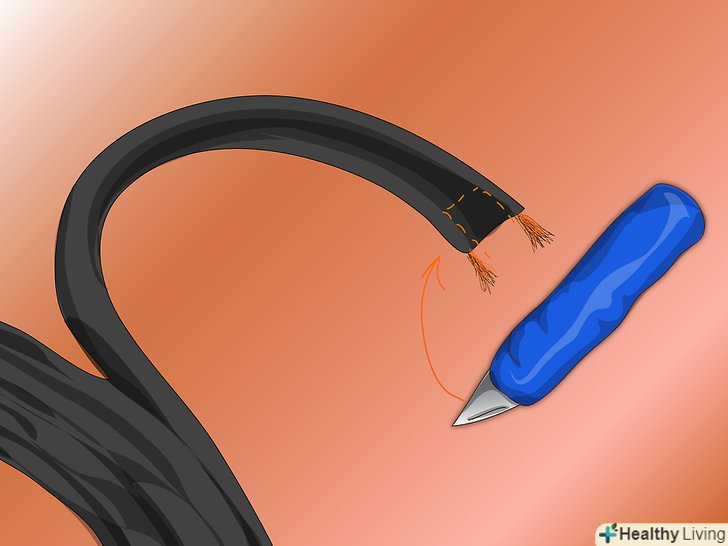

Підготуйте фідерну лінію до з'єднання з антеною.використовуйте лезо, щоб зробити розріз довжиною близько дюйма (2.5 см) між проводами симетричного кабелю з обох його кінців. Акуратно зніміть ізоляцію на довжину в Півдюйма (1.27 см) з проводів з обох кінців кабелю.

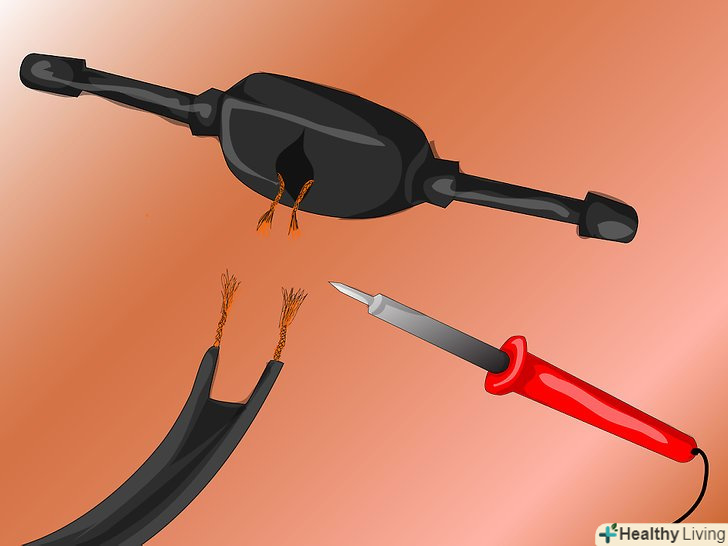

- Залудіть дроти кабелю за допомогоюПрипою.перекрутіть жили проводів, щоб вони були згруповані. Якщо пайка-це не варіант, перейдіть до наступного кроку, після того як зніміть ізоляцію з проводів.
- Нанесіть невелику кількість флюсу для пайки (не використовуйте флюс для пайки водопровідних труб, так як він містить кислоту). Невеликого 20-ти або 50-ти ватного паяльника або праски буде достатньо для нагріву проводу.
- Як тільки флюс розплавиться, нанесіть припій на провід поблизу жала паяльника (використання паяльної пасти або припою з вмістом флюсу теж підійде – але не використовуйте кислотні припої).
- Нанесіть достатню кількість припою на нагрітий дріт, щоб розплавлений припій доходив до ізоляції, потім видаліть припій і приберіть паяльник від проводу. Виконайте це для обох проводів на (1) обох кінцях фідерної лінії, (2) обох проводах з обох кінців горизонтальної частини Антени і (3) обох проводів в надрізі, зробленому в центрі горизонтальної частини.
-

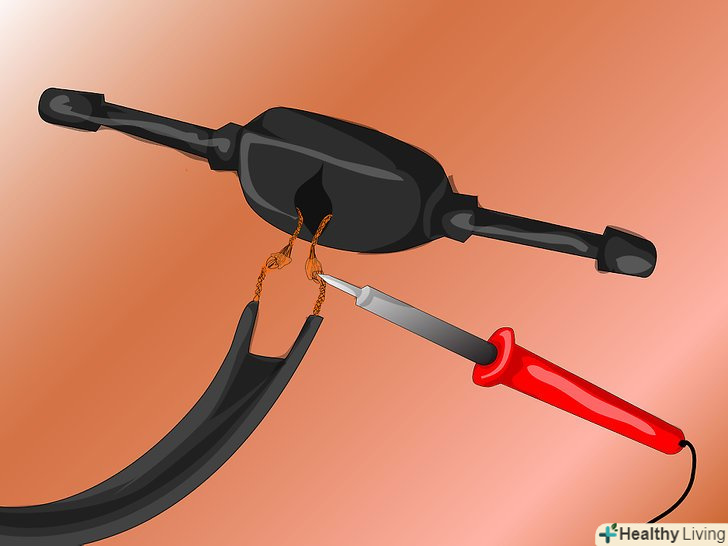

Спаяйте антену і фідерну лінію.Спаяйте разом два дроти на одному з кінців горизонтального відрізка і повторіть те ж саме для іншого кінця (якщо немає можливості запаяти, створіть міцне електромеханічне з'єднання, щільно скрутивши кінці проводів разом).
- Покладіть кінець фідерної лінії до центру горизонтального відрізка антени таким чином, щоб залужені кінці проводів знаходилися близько один до одного. Лівий провід фідерної лінії повинен бути припаяний до лівого проводу антени, а правий провід фідерної лінії – до правого проводу антени.
- Якщо ви все зробили правильно, шлях сигналу можна простежити наступним чином: якщо почати з одного проводу фідерної лінії, він повинен потрапити на один з проводів нижньої частини Антени, йти до одного з кінців антени. Далі він повинен по верхньому проводу антени потрапити на інший її кінець. Далі він повинен повернутися по іншому нижньому проводу антени до другого проводу фідерної лінії і потрапити на кінець фідерної лінії.
Поради
- Вам знадобиться перехідник "300 на 75 Ом", якщо приймач допускає тільки з'єднання з 75-омною антеною (коаксіальним кабелем). Це пристрої, які розраховані на підключення симетричного кабелю 300 Ом, які перетворять сигнал і мають роз'єм 75 Ом.
- Антена, зібрана тут-це" збалансована "антена, і вона не підходить до підключення до телескопічної антени, яка є"несиметричною". Якщо у Вашого радіоприймача немає роз'єму для підключення зовнішньої антени, ви можете просто приєднати шматок будь-якого проводу (чим довше, там краще) до існуючої антени і підняти кінець вгору (чим вище, тим краще) в напрямку передавача, сигнал від якого хочете отримувати.
Попередження
- Антени, розташовані на вулиці, повинні мати блискавкозахист фідерної лінії.
Що вам знадобиться
- симетричний антенний кабель 300 Ом
- 20-50-ватний паяльник / праска
- Припій / каніфоль (не припій для водопровідних труб)
- Флюс (не флюс для водопровідних труб)
- Перехідник 300 Ом-75 Ом (при необхідності)
- інструмент для зачистки проводів
- Кусачки
