Як обжати кабель Cat 5: 9 кроків (з ілюстраціями)

Кабель 5 категорії (або кабель Cat 5) є найпоширенішим кабелем для з'єднання комп'ютерів в одну мережу. Хоча кабелі Cat 5 доступні в різних довжинах, здійснення обпресування і обрізання кабелю самостійно є найбільш ефективним методом при створенні великих мереж. Обрізання і опресовування кабелю Cat 5 є досить простим процесом, що вимагає мінімум інструментів.

Кроки

Визначте кількість кабелю cat 5, яке вам необхідно.якщо вам потрібен не дуже довгий кабель для прокладання невеликої домашньої мережі, ви можете придбати кабель потрібної вам довжини в магазині комп'ютерних приладдя. Якщо ваші потреби набагато більше, зробіть приблизну оцінку необхідної довжини кабелю.

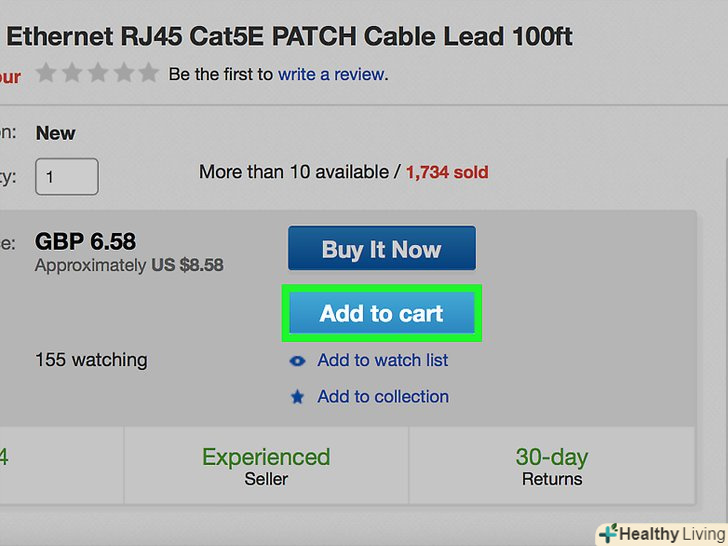

Придбайте необхідні предмети.вам знадобляться три речі: кабель Cat 5 потрібної довжини, необхідна кількість конекторів RJ-45 і обтискні щипці. Кабель найкраще купувати в невеликих магазинах комп'ютерних приладдя. Великі магазини рідко продають кабель великими котушками. Пластикові кінці на кабелі називаються коннекторами RJ - 45 і також можуть бути куплені в магазині комп'ютерних аксесуарів. Кожному кабелю потрібні 2 коннектора, так що вам знадобиться в 2 рази більше конекторів, ніж число кабелів. При покупці обтискних щипців вибирайте модель з вбудованими ножицями. Для впевненості купите більше кабелю і конекторів, ніж вам потрібно.

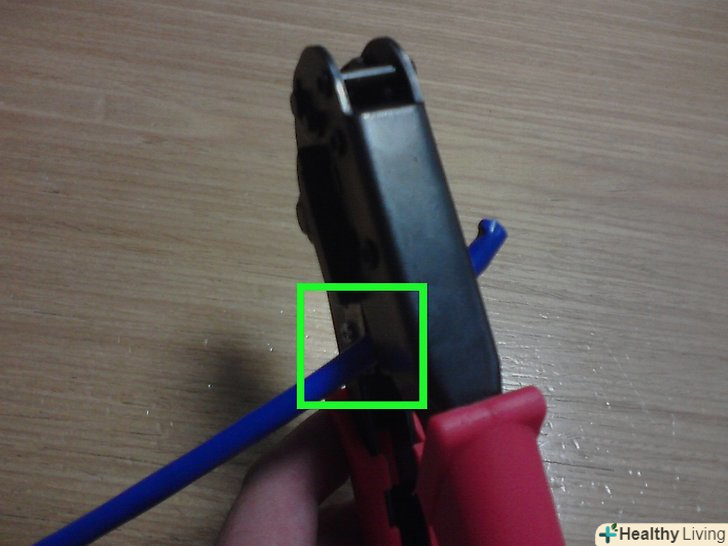

Відріжте кабель потрібної довжини.визначте необхідну довжину і використовуйте ножиці на обтискних щипцях, щоб відрізати дріт.

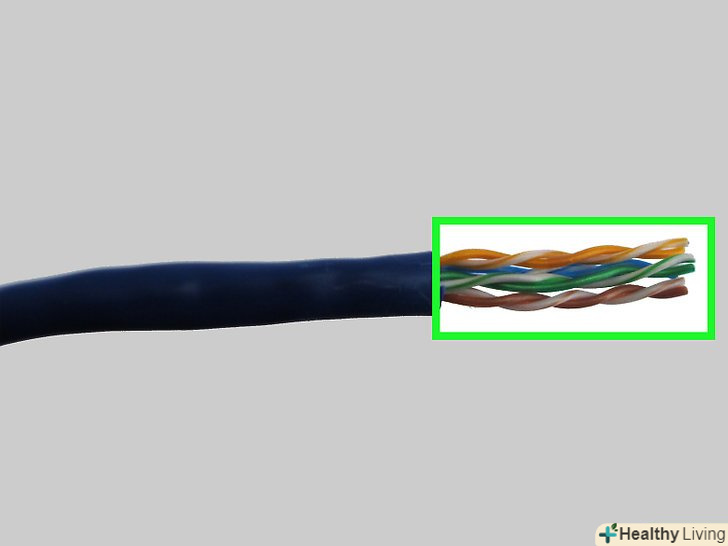

Приготуйте кінці кабелю для обтискання.використовуйте ножиці, щоб очистити приблизно 1,5 см кабелю від зовнішньої ізоляції на кінцях. Ви побачите 8 маленьких розфарбованих дроти, звитих в 4 пари. Обережно розкрутіть кожну пару, щоб у вас вийшло 8 окремих проводів. Тепер розташуйте дроти в правильному порядку. Зліва направо, розкладіть дроти в такому порядку: жовто-зелений, зелений, біло-помаранчевий, синій, біло-синій, помаранчевий, біло-коричневий, Коричневий.

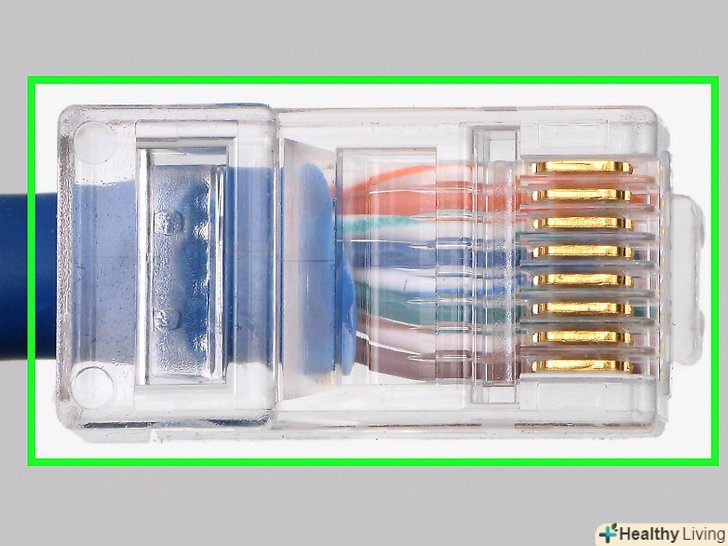

Вставте кінець кабелю Cat 5 в коннектор RJ-45.

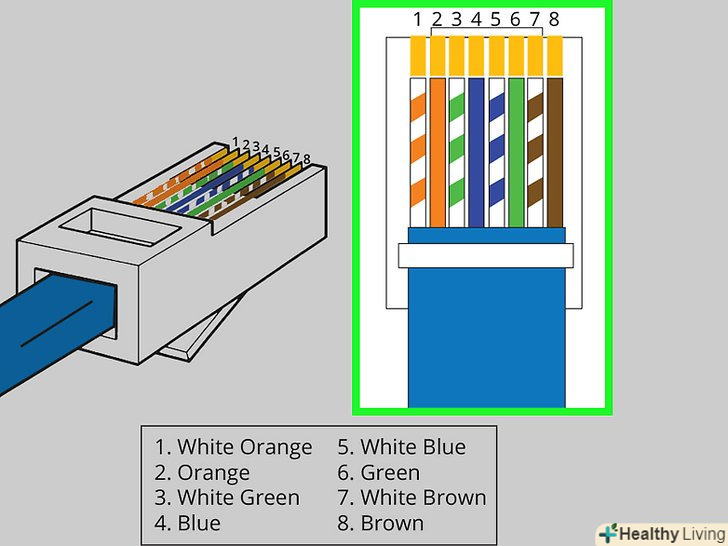

Визначте розташування проводів(див.
Розмістіть дроти акуратно, щоб вони помістилися в коннектор.обережно вставте дроти (все відразу) в коннектор так глибоко, як це можливо. Провід повинні з'єднатися з 8 маленькими металевими контактами всередині коннектора.

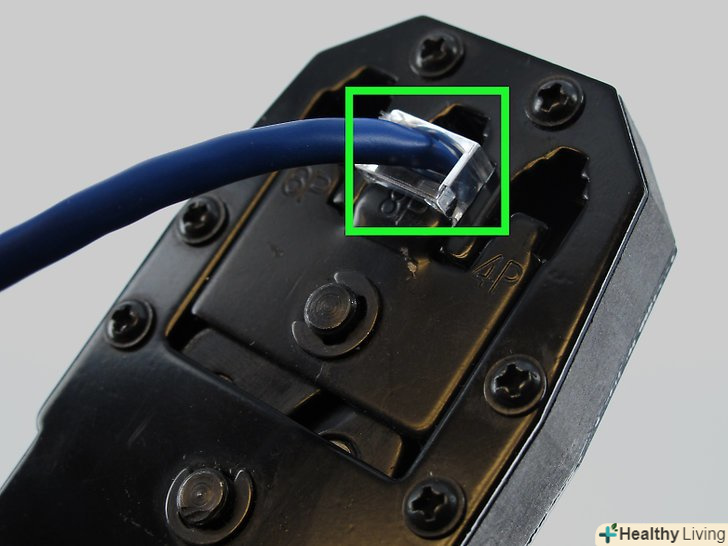

Затисніть коннектор на дроті.помістіть коннектор у відповідний слот обтискних щипців. Слідкуйте, щоб дроти не зрушилися зі своїх місць. Затисніть щипці, закріплюючи, таким чином, коннектор на проводах. Металеві контакти тепер повинні стосуватися кожного з 8 проводів. Повторіть цей процес на іншому кінці дроту.

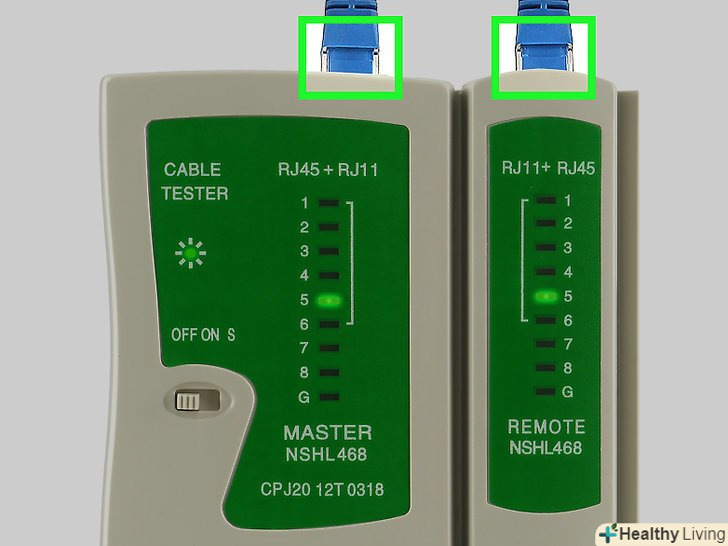

При необхідності випробуйте кабель.якщо у вас є тестувальний пристрій, вставте в нього обидва кінці кабелю і перевірте наявність сигналу. Тепер кабель готовий до використання.
