Звукова карта (також відома як «мікшерний пульт», «мікшерна консоль" або "звуковий пульт') являє собою складну і іноді "лякаючу" частину обладнання. До Вашої уваги досить базове керівництво по налаштуванню мікшерного пульта для невеликого онлайн-шоу за допомогою установки системи "Bare Bones PA".
Перш ніж ми перейдемо до покрокової частини інструкції, необхідно усвідомити основну схему звукової карти. Мікшерний пульт має два основних розділи: вхідна секція і вихідна або майстер-секція.
- Вхідна секція складається з декількох окремих каналів, яких може бути від 4-х на мікшерному пульті до більше 32. Кожен канал складається з набору входів на задній стороні плати і відповідного набору елементів управління, які разом називаються смугою каналу. Смуга каналу зазвичай складається з регулювальника посилення, який контролює гучність на першому етапі, коли сигнал надходить на пульт до того, як може бути виконана будь-яка обробка або маршрутизація; фейдера каналу, який контролює гучність після обробки; одного або декількох допоміжних посилів (виходів), які функціонують як фейдери, за винятком того, що вони посилаються на альтернативні виходи на звуковій платі, які використовуються для ефектів, таких як реверберація або відлуння, і моніторні динаміки; набору елементів управління еквалайзером або EQ, які контролюють якість звуку на низьких і високих частотах, і часто СЧ також; кнопки розподілу по шинам або групам, які посилають сигнал на альтернативні фейдера шин і виходу в майстер-секції плати.
- Регулятори майстер-секції керують виходом мікшерого пульта до різних виходів на задній панелі плати. Розділ виходу звукової плати зазвичай складається з майстер - фейдера, який контролює гучність основних виходів на платі (іншими словами, це гучність для всієї системи); допоміжних майстрів, які контролюють гучність додаткових виходів; допоміжні повернення, які використовуються, щоб принести сигнал від блоку реверберації або іншого поза платного ефекту в мікшер без використання смуги каналу; фейдери шин, які чергуються з майстер-фейдерами для шинних виходів, які використовуються для їх альтернативних динаміків, записуючих пристроїв і для групування каналів разом.
Кроки

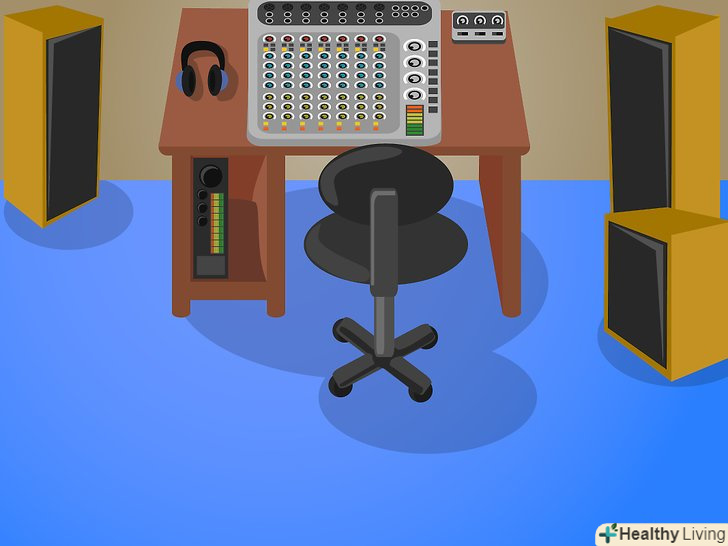

Виберіть місце для вашої звукової плати.це важливо, оскільки гучність звуку зменшується, коли ви знаходитесь ще далі від джерела звуку і так, що звук відбивається від поверхні в кімнаті. Вам потрібно бути в місці, де ви знаходитесь, досить далеко від динаміків, щоб у вас не звук не розносився безпосередньо на вашому обличчі всю ніч, але досить близько, щоб ви в кінцевому підсумку не включали мікшер занадто голосно, тому що не можете почути його в задній частині кімнати. Крім того, необхідно буде проаналізувати довжину ваших мікрофонних кабелів і розташування електричних розеток в кімнаті.-
Встановіть колонки і підсилювачі потужності на місце.
-

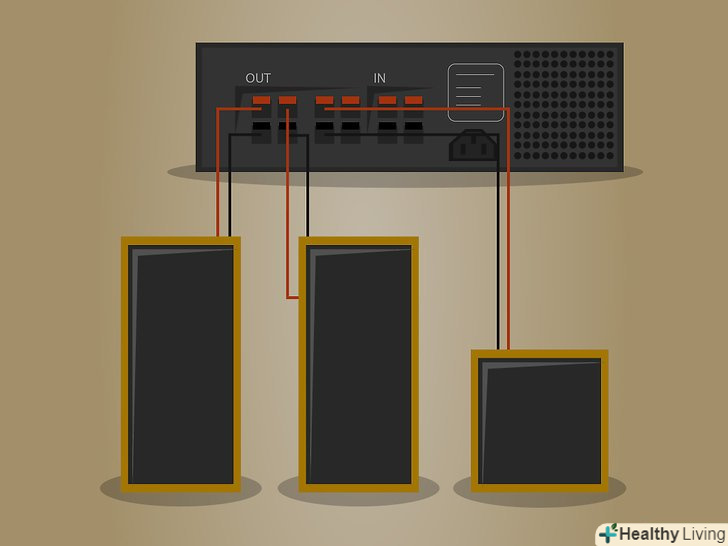

Підключіть динаміки.підключіть кабелі від роз'ємів 'Output' на підсилювачі потужності до роз'ємів 'Input' на динаміках. Примітка: Якщо у вас є активні акустичні системи (колонки, які мають підсилювач потужності, вбудовані в них), ви можете звертати всі посилання на підсилювачі як посилання на динаміки себе, так як підсилювач і динамік вже підключені
-

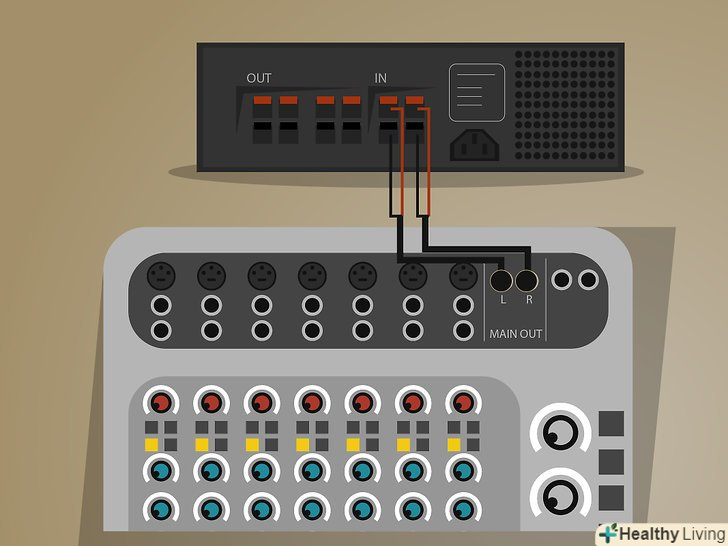

Підключіть ваші підсилювачі потужності.підключіть кабелі від роз'єму 'Main Out' на мікшері до гнізд 'Input' на підсилювачі потужності (або активних акустичних системах).
-

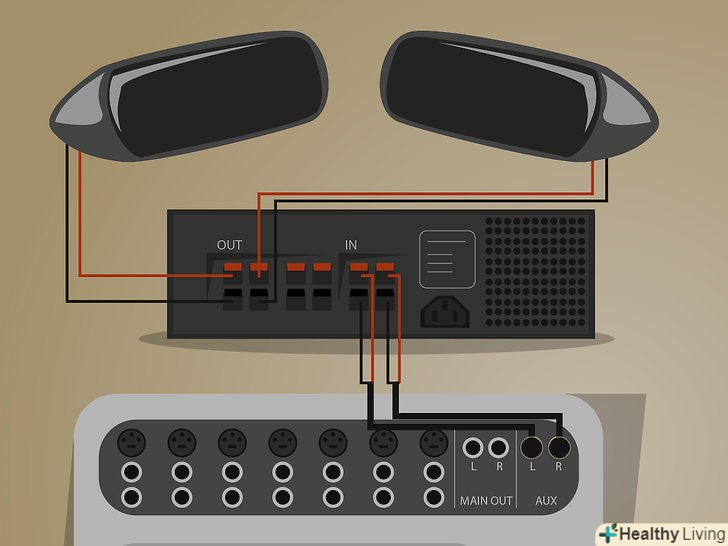

Підключіть Монітори.якщо у вас є динаміки на моніторі для музикантів, щоб чути самих себе, підключіть кабелю від гнізда " додатковий вихід "(майже завжди позначене " Aux Out ') на звуковій платі до входу на підсилювач потужності для ваших моніторів. Примітка: більшість звукових плат мають більш ніж один допоміжний вихід, тому обов'язково простежте, який з них ви використовуєте для якого підсилювача/Динаміка.
-

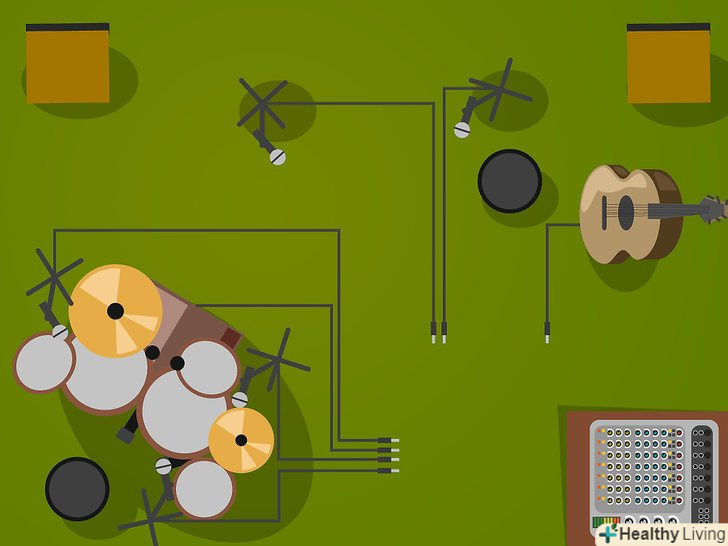

Створіть основну настройку.налаштуйте свої мікрофони і стійки в міру необхідності, разом з будь-яким DI() boxes, необхідні для інструментів для прямого підключення до системи PA (наприклад, акустичній гітарі, або клавіатурі).
-

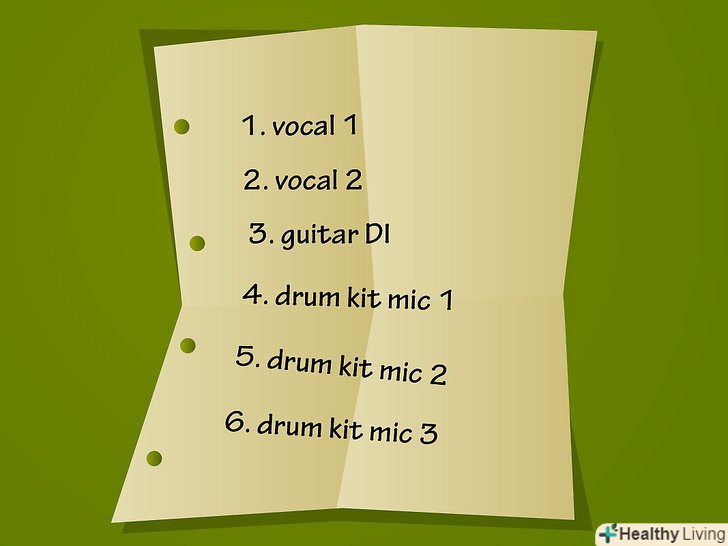

Створіть список входів 'Input List'.запишіть пронумерований список кожного мікрофона або DI-box, зліва направо, перебуваючи на платі. Наприклад: 1. Гітара DI 2. клавіатура DI 3. Звуковий Мікрофон Кіма.

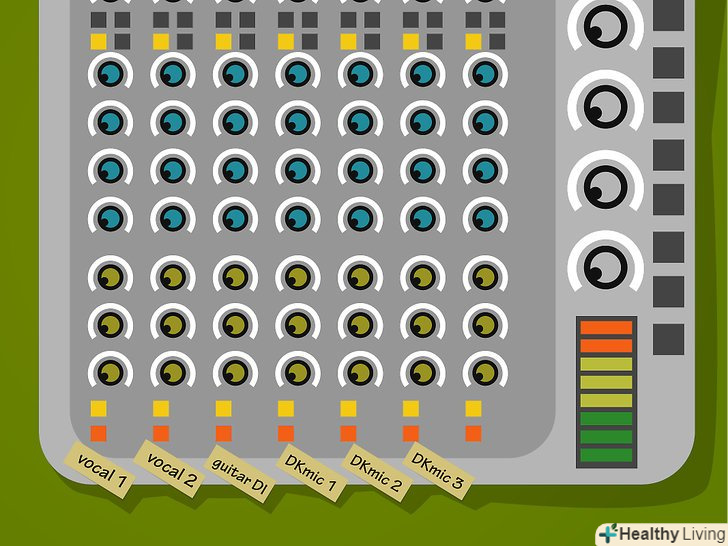

- Позначте звукову карту. візьміть смужку стрічки і помістіть її на звукову плату трохи нижче фейдерів, використовуйте маркер, щоб скопіювати список вхідного сигналу на стрічку так, щоб кожен фейдер мав один пункт під ним (можливо, доведеться використовувати скорочення, щоб відповідати цим ярликам в просторі під кожним фейдером, пишіть "ЗвукМ" замість "звуковий мікрофон", наприклад).
-

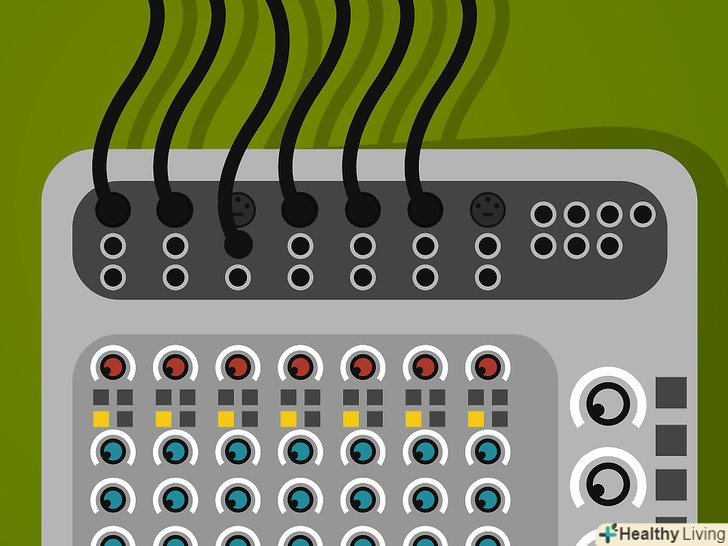

Закріпіть кабелем свої мікрофони. Підключіть мікрофонні кабелі до кожного мікрофона і DI-box, використовуючи свій список входів з кроку 7 в якості орієнтира, в нашому попередньому прикладі ви б підключили кабель від 'Input 1' на звуковій платі до DI-box для гітари 'Input 2' підключається до клавіатури DI і так далі. Примітка:. Багато звукові плати малого формату дозволяють підключати 1/4 " інструментальний кабель безпосередньо до мікшера без необхідності в DI-box . Цей роз'єм буде позначений як ' Line В"; не слід плутати з гніздо, позначеним 'Inst', який позначає 'Insert Point', не інструмент.
-

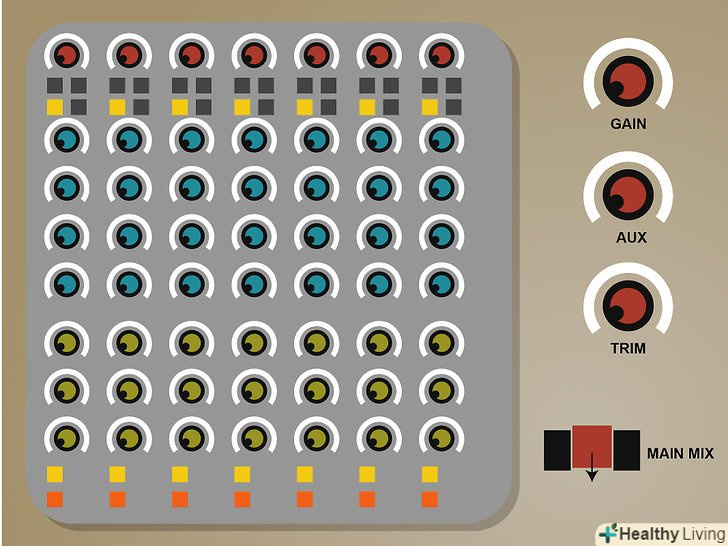

Встановіть на нуль плату.переконайтеся, що всі ваші фейдери-внизу, а також ваші допоміжні посили і регулятори 'Gain' або ' Trim'на кожному каналі. Якщо звукова карта має елементи управління 'розподілу шини', переконайтеся, що кнопка 'Main Mix' для кожного каналу притиснута і всі інші розподілу шин - у верхньому положенні.
-
Увімкніть свою звукову плату, а потім ваші підсилювачі потужності.
-

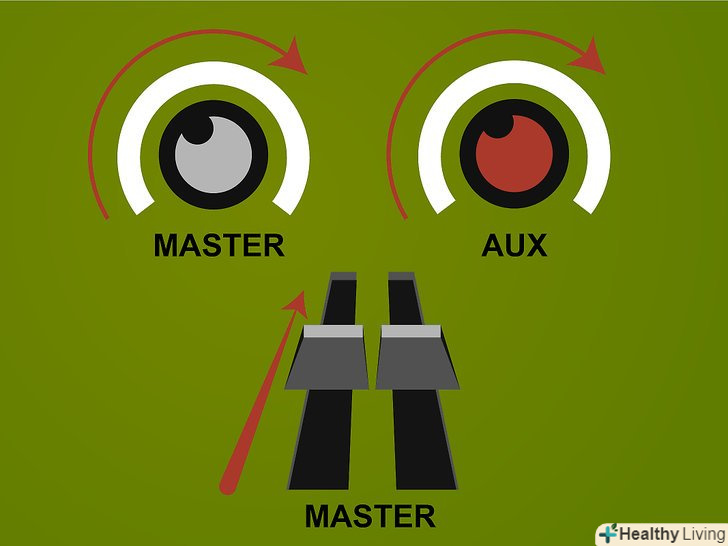

Увімкніть виходи.підніміть вгору 'Master Fader', а також регулятора майстра для будь-яких зовнішніх посилів, які ви використовуєте. Ви ж не хочете підняти всі ці елементи управління, якщо є відмітка '0' або 'рівність' поруч з вашим майстер-фейдером.
-

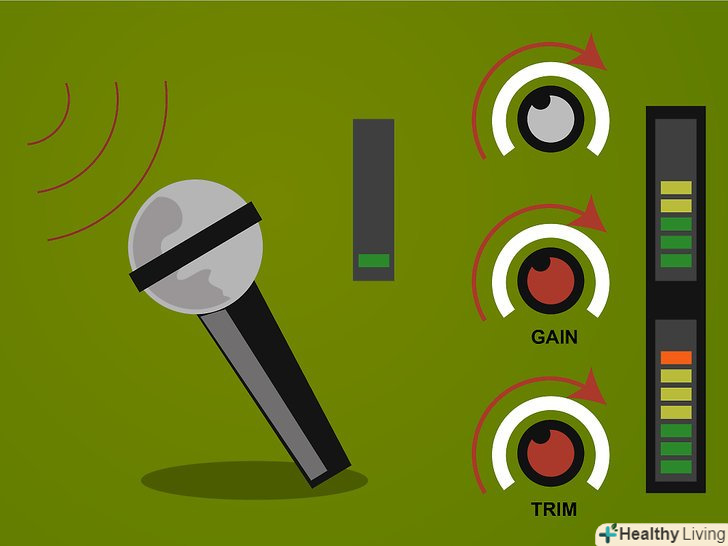

Перевірте свій звук.Нехай хтось говорить в один зі своїх мікрофонів в той час як ви дуже повільно рухаєтеся так, щоб мікрофон відповідав фейдеру. Якщо фейдер-високий і рівень гучності-занадто тихий, повільно підніміть регулятор 'Gain' або 'Trim' 'для цього каналу, поки ви не будете задоволені гучністю. Зробіть те ж саме для кожного мікрофона і поля, поки не переконаєтеся, що все працює.
-

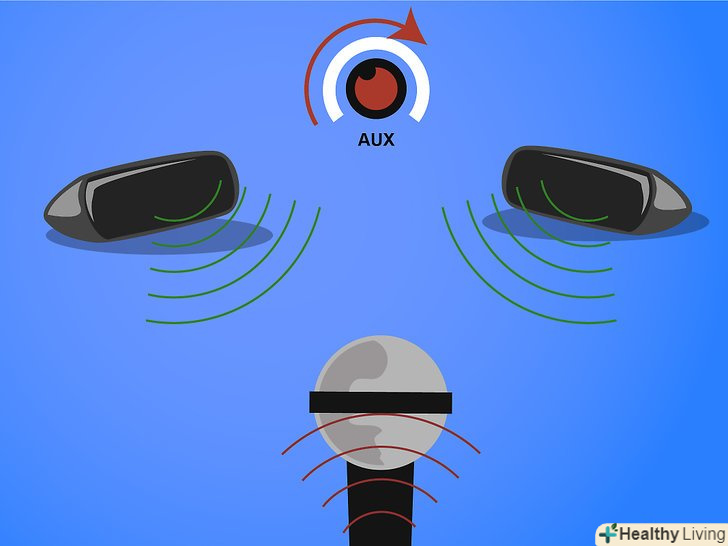

Перевірте свої Монітори. у той час як хтось говорить в голосовий мікрофон, повільно підніміть регулятор Auxiliary Send на цьому каналі для допоміжного посилу, до якого ви під'єднали свої Монітори ('Aux 1', ймовірно) і нехай вони дадуть вам знати, коли вони можуть чути себе через динаміки монітора. Взагалі гучність моніторів повинна визначатися музикантами, так як вони є тими, хто слухає їх.
Поради
- При пошук несправностей аудіо налаштувань краще працювати систематично. Слідкуйте за своїми підключеннями від мікрофона до мікшера весь шлях до динаміків, більшість проблем легко вирішуються, якщо ви зберігаєте спокій і працюєте методично.
Попередження
- Завжди будьте обережні, щоб ніколи не переміщати будь-який фейдер, регулятори AUX Send або Gain/trim на звуковій платі занадто швидко, так як деякі речі можуть стати дійсно гучними дуже швидко, і це може привести до пошкодження обладнання або слуху, якщо ви не будете обережні.
