Ми розповімо вам, як спроектувати архітектурну форму - дах довільної форми в програмі Revit. Форму можна імпортувати з інших програм.
Кроки
Зробіть Експорт файлу 2D DWG моделі з Revit в Rhino.ви можете зробити експорт моделі, але будьте обережні при імпорті 3D даних в програму Rhino 3.0, особливо якщо ви не використовуєте бонусні інструменти. Інструменти в програмі можна знайти в меню Інструменти, потім можна відкрити налаштування для імпорту або вставки DWG плану в програму.-

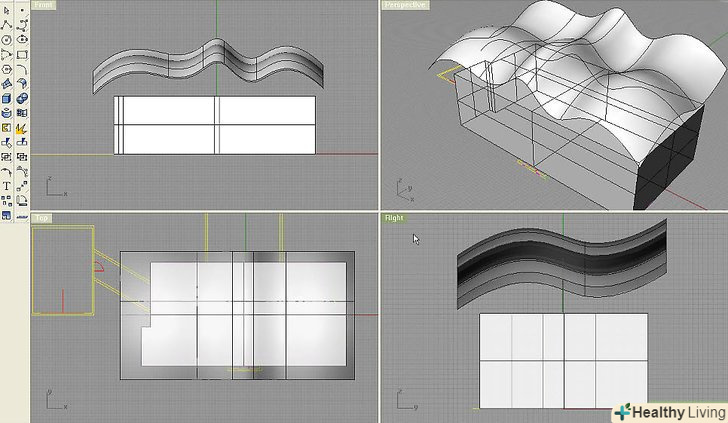

Створіть форму. Ми будемо створювати форму за допомогою rhinoсeros. Це можна зробити, намалювавши криву і пряму лінію для початку. Таким чином ми створюємо драпіровану форму. Потім можна використовувати поздовжню криву і видавлену грань для створення поверхні між кривими. Потім поверхню можна перетворити в масив. Ви можете імпортувати поверхню в Revit, але плоску поверхню важко візуалізувати на екрані.
-

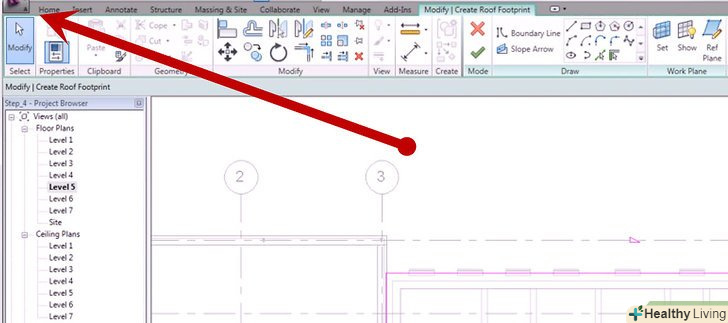

Створіть файл з моделлю. виберіть поверхню, використовуйте меню Файл, потім експорт, потім виділений об'єкт. Виберіть Розширення SAT.
-

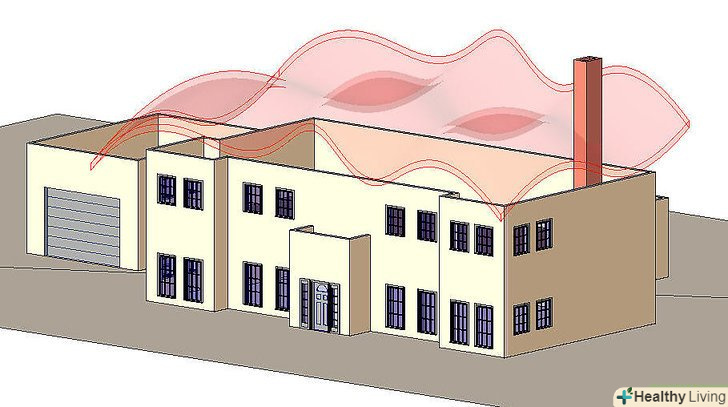

Створіть дах у Revit.для цього створіть новий масив і імпортуйте SAT файл, який ви зберегли. Ви можете редагувати його позицію для зміни вигляду даху.
-

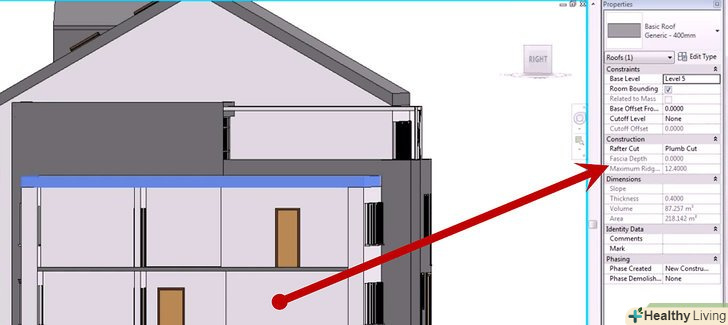

Коли ви закінчите редагувати його позицію, використовуйте інструмент зміни кута даху і змініть тип даху.ви можете редагувати нижню або верхню поверхню масиву.
-

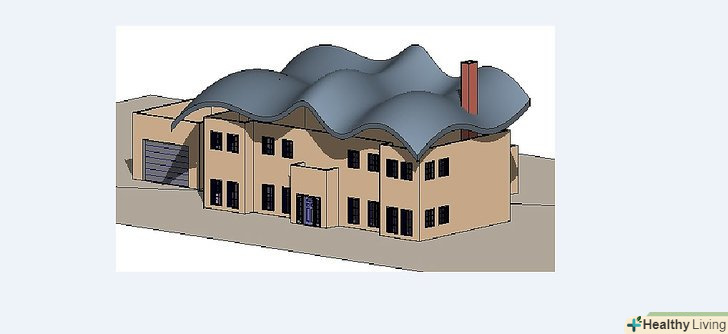

Виберіть частину інтер'єру даху для вибору своєї мети. Готово.
Поради
- Ви можете використовувати той же спосіб для створення підлоги та інших форм за допомогою Rhino перед імпортом в програму Revit.
Попередження
- Будьте обережні при формуванні даху вільної форми в Rhino. Іноді криві, що заходять за інші криві, будуть заважати вам при створенні даху в програмі Revit.
