Як видалити батарею з iPhone

Розбирати iPhone не рекомендується, але бувають випадки, коли необхідно витягти батарею. Якщо гарантійний термін ще не закінчився, краще віднести iPhone в сервісний центр компанії Apple; в іншому випадку можна розібрати пристрій самостійно. Процес розбирання смартфона досить складний і залежить (але не сильно) від моделі пристрою, але якщо ви вмієте працювати з інструментами та іншими підручними засобами, розібрати iPhone буде не так складно.

Метод1З 4:
IPhone 6, 6s, 6 Plus, 6s Plus

  1. Переконайтеся, що iPhone вимкнено.переконайтеся, що смартфон повністю вимкнений, а не знаходиться в режимі очікування. Затисніть кнопку живлення, а потім проведіть повзунок, щоб вимкнути iPhone.
  2. Відкрутіть два гвинти Pentalobe з кожної сторони роз'єму Lightning.це роз'єм для підключення зарядного пристрою, який знаходиться на нижній панелі iPhone. Скористайтеся викруткою Pentalobe P2, щоб викрутити гвинти. Розмір викрутки залежить від моделі пристрою:
    • 6, 6P – 3,6 мм Pentalobe
    • 6s, 6SP – 3,4 мм Pentalobe
  3. На передню панель iPhone прикріпіть присосок (безпосередньо над кнопкою Home).використовуйте сильну присоску, яка допоможе від'єднати екран від корпусу.
    • У випадку 6s і 6sP присоску прикріпіть в нижньому лівому кутку, а не над кнопкою Home.

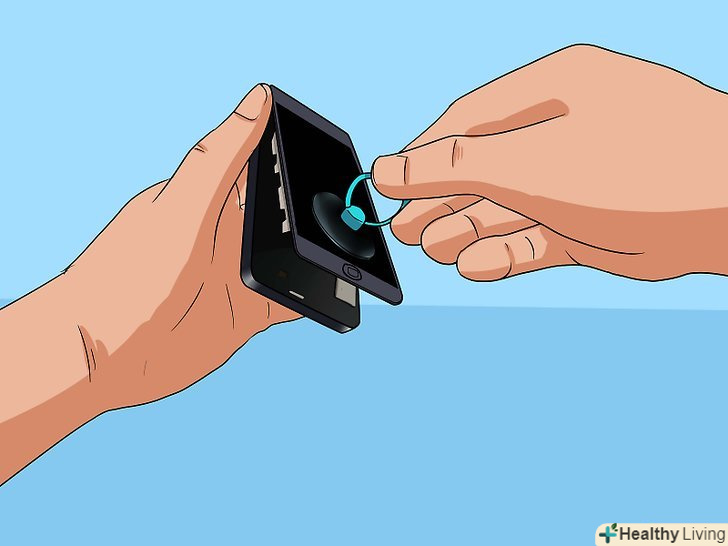

  4. Потягніть присосок вгору, щоб від'єднати екран від корпусу.необхідно створити невеликий зазор між екраном і корпусом. Не тягніть присоску різко, щоб не пошкодити екран; робіть це з силою, але плавно.
    • Коли будете тягнути присоску, іншою рукою притримуйте iPhone на столі.
  5. Скористайтеся пластиковою лопаткою (лопатка для розбирання корпусів; spudger), щоб від'єднати екран від корпусу.ця лопатка має плоский кінець (як у Викрутки). Вставте лопатку в створений зазор і обережно посувайте нею, щоб розширити зазор.
    • У випадку 6s або 6sP вставте лопатку в паз, який знаходиться над гніздом для навушників.
    • Поверніть лопатку (навколо її осі), щоб від'єднати нижню частину екрану від корпусу.
  6. Проведіть лопатку навколо корпусу (6s і 6SP).якщо ви відкриваєте 6s або 6sP, пересуньте лопатку до лівої сторони корпусу, ще трохи подденьте екран, а потім пересуньте лопатку до правої сторони корпусу.
  7. Поверніть екран так, щоб його верхня частина служила подобою шарніра.Від'єднавши нижню частину екрану від корпусу, поверніть екран так, щоб він розташовувався під кутом 90° до корпусу. Притуліть екран до книги або коробки, щоб утримувати його в описаному положенні.
    • Увага! не відключайте екран повністю; в іншому випадку це призведе до пошкодження роз'ємів і повної непрацездатності смартфона.
  8. Знайдіть кріпильну деталь коннектора батареї.якщо дивитися на батарею, коннектор знаходиться зліва трохи вище нижньої кромки корпусу. Конектор накритий прямокутної металевою деталлю з двома гвинтами.
  9. Відкрутіть два гвинти, які фіксують кріпильну деталь коннектора батареї.для цього скористайтеся маленькою хрестоподібною викруткою. Зніміть кріпильну деталь, щоб отримати доступ до коннектора.
  10. Від'єднайте коннектор батареї від материнської плати пристрою.зробіть це за допомогою пластикової лопатки (spudger). Будьте обережні, щоб разом з коннектором не вирвати сам роз'єм (що призведе до поломки iPhone).
  11. Відкрутіть гвинти, які фіксують кріпильну деталь коннектора екрану.ця деталь знаходиться в правому верхньому куті відкритого iPhone. Відкрутіть гвинти і зніміть кріпильну деталь. Запам'ятайте, куди вкручуються відповідні гвинти.
    • В iPhone 6, 6P і 6SP потрібно викрутити п'ять гвинтів, а в iPhone 6s – чотири.
  12. Вимкніть кабель камери.він підключений до великого роз'єму, який знаходиться недалеко і знизу від роз'єму для підключення кабелю екрану. За допомогою лопатки (spudger) або нігтя витягніть коннектор з роз'єму. Будьте обережні, щоб разом з коннектором не вирвати сам роз'єм.
  13. Біля роз'єму для підключення кабелю камери від'єднайте інші коннектори.Таких конекторів три: один розташований безпосередньо біля роз'єму для підключення кабелю камери, а доступ до двох інших відкриється після відключення кабелю камери.
  14. Зніміть екран.відключивши всі кабелі, можна повністю зняти екран.

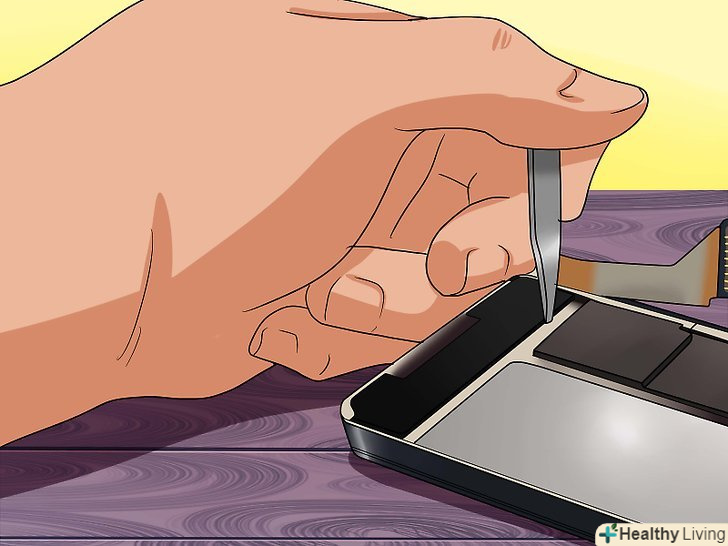

  15. За допомогою пінцета видаліть клейкі смужки.такі смужки фіксують батарею на одному місці і розташовані в нижній частині батареї.

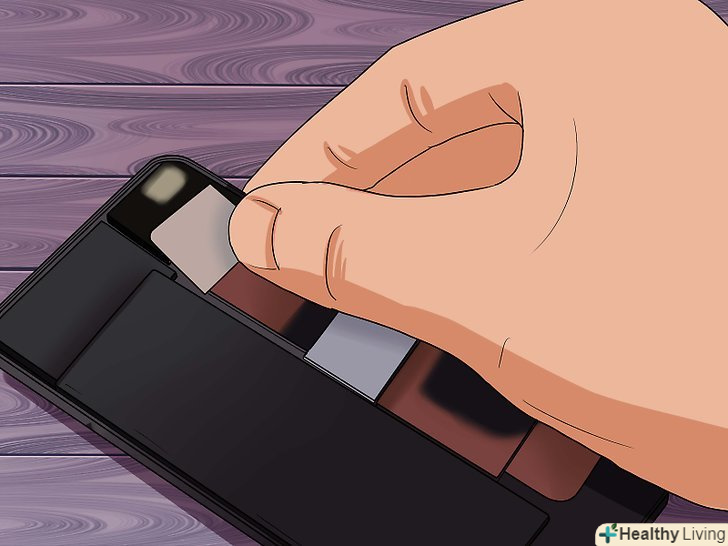

  16. Акуратно потягніть клейку смужку вгору і в сторону.вона проходить уздовж іншої поверхні батареї. Повільно тягніть за смужку до тих пір, поки не витягніть її повністю.
    • Одна смужка наклеєна на праву сторону батареї, а інша-на ліву.
  17. Феном нагрійте задню панель iPhone.піднесіть фен до задньої панелі смартфона і нагрівайте її протягом однієї хвилини. Так ви розм'якшите залишився клей, який фіксує батарею.
    • Не тримайте фен занадто близько до поверхні пристрою і не вмикайте фен на максимальну температуру; в іншому випадку компоненти iPhone перегріються, що призведе до пошкодження смартфона.
  18. За допомогою банківської карти вийміть батарею з корпусу.коли ви видалите клейкі смуги, скористайтеся банківською картою, щоб витягти батарею, яка утримується клеєм, що залишився. Вставте карту між лівим краєм батареї і нижньою панеллю корпусу, а потім акуратно підніміть батарею.
    • Витягуючи батарею, постарайтеся не погнути її, щоб уникнути виділення шкідливих хімічних речовин.
  19. Поставте новий акумулятор і зберіть iPhone.зробіть це після того, як виймете стару батарею. Переконайтеся, що всі коннектори надійно підключені до відповідних роз'ємів і що гвинти вкручені в належні отвори.[1]
    • Зібравши смартфон, виконайте повне скидання пристрою. Для цього затисніть кнопку Home і кнопку живлення і утримуйте їх до тих пір, поки на екрані не відобразиться логотип компанії Apple.
    • Щоб поліпшити продуктивність батареї, дозвольте їй розрядитися на 90% (або більше), і тільки потім повністю зарядіть її.

Метод2З 4:
IPhone 5, 5s, 5c

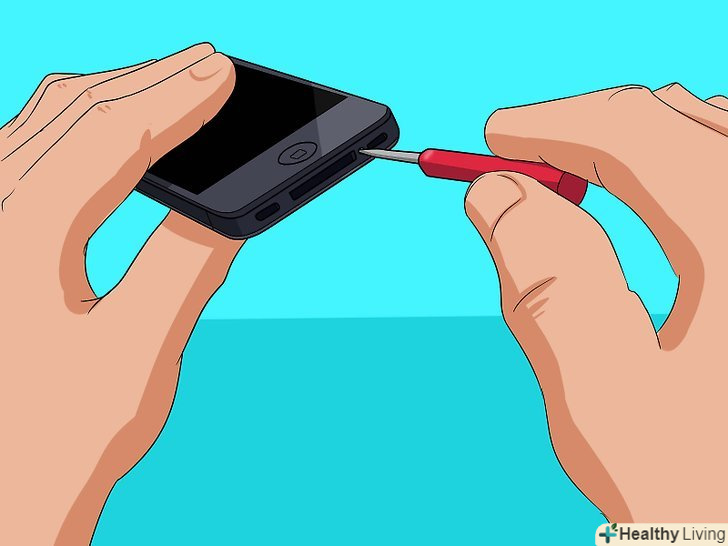

  1. Відкрутіть два гвинти Pentalobe з кожної сторони роз'єму Lightning.це роз'єм для підключення зарядного пристрою, який знаходиться на нижній панелі iPhone. Скористайтеся викруткою Pentalobe P2, щоб викрутити гвинти.
  2. На екран iPhone прикріпіть присоску.зробіть це безпосередньо над кнопкою Home. Натисніть на присоску, щоб вона добре прикріпилася до екрану.
    • Сильна присоска дозволить підняти екран над нижньою частиною корпусу.

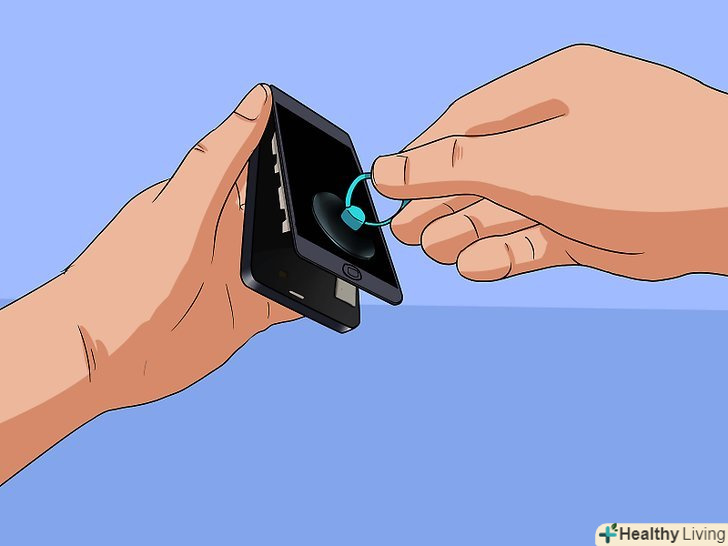

  3. Утримуйте корпус на столі.однією рукою потягніть присосок вгору, а іншою рукою утримуйте корпус. Між корпусом і екраном утворюється невеликий зазор. Вставте в зазор пластикову лопатку; з її допомогою вам буде простіше утримувати корпус.
  4. Перед тим як повністю відкрити смартфон, вимкніть кнопку Home (тільки в iPhone 5s).у випадку iPhone 5s від кнопки Home до нижньої частини пристрою йде кабель. Якщо різко підняти екран над корпусом, цей кабель порветься, а кнопка Home перестане працювати. Тому обов'язково вимкніть цей кабель:
    • За допомогою лопатки зніміть металеву кріпильну деталь, яка фіксує кабель.
    • Вимкніть кабель. Будьте обережні, щоб не вирвати сам роз'єм.
  5. Поверніть екран так, щоб він розташовувався під кутом 90° до корпусу.верхня частина екрану повинна служити подобою шарніра. Притуліть екран до книги або коробки, щоб утримувати його в описаному положенні. Не знімайте екран повністю, щоб не пошкодити підключені кабелі.
  6. Відкрутіть два гвинти, які фіксують кріпильну деталь коннектора батареї.ця деталь розташована на відстані трьох сантиметрів від нижньої кромки корпусу праворуч від батареї. За допомогою викрутки викрутіть гвинти, а потім пальцями зніміть кріпильну деталь (вона закриває роз'єм на материнській платі, яка розташована в корпусі смартфона).
  7. Вимкніть батарею від материнської плати.за допомогою лопатки або нігтя від'єднайте коннектор батареї. Будьте обережні, щоб не вирвати сам роз'єм, який був закритий знятої кріпильної деталлю.
  8. Вимкніть екран.екран можна повністю зняти і, таким чином, позбутися від всяких підпірок. Так ви уникнете пошкодження кабелів, але цей крок не є обов'язковим для того, щоб витягти акумулятор:
    • У верхньому правому куті викрутіть чотири гвинти (три в iPhone 5), що утримують кріпильну деталь коннектора екрану. Запам'ятайте, куди вкручуються відповідні гвинти, щоб правильно зібрати смартфон.
    • Вимкніть кабелі, які знаходяться під знятою кріпильної деталлю. Будьте обережні, щоб не вирвати роз'єми. В iPhone 5 три кабелі, в 5С два кабелі, в 5s три кабелі.
    • Відключивши всі кабелі, повністю зніміть екран.
  9. Видаліть клей з нижнього краю батареї.до нижньої частини батареї прикріплена чорна заглушка; позбудьтеся від неї, щоб отримати доступ до двох клейких смужок, які з'єднані чорною стрічкою.
  10. Розріжте чорну стрічку, щоб розділити клейкі смужки.між цими смужками є зазор. За допомогою ножиць розріжте чорну стрічку на дві частини, що розділити смужки.
  11. Вийміть кожну смужку, яка приклеєна до нижньої частини батареї.потягніть смужку вгору, а потім убік. Тягніть її під невеликим кутом до задньої поверхні батареї. Тягніть за смужку до тих пір, поки не витягніть її повністю. Повторіть описані дії з іншою смужкою на протилежній стороні батареї.
  12. Якщо акумулятор не витягується, нагрійте задню панель iPhone.можливо, батарея утримується залишками клею. Нагрівайте задню панель протягом однієї хвилини.

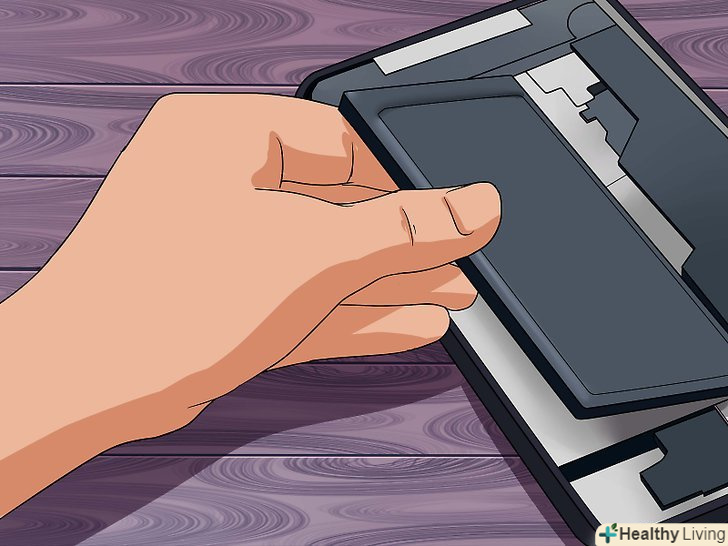

  13. Акуратно підніміть батарею за допомогою банківської карти.використовуйте банківську карту (або аналогічний предмет), щоб витягти батарею після нагрівання корпусу смартфона. Витягуючи акумулятор, Не погніть його.
  14. Поставте новий акумулятор і зберіть iPhone.зробіть це після того, як виймете стару батарею. Переконайтеся, що всі коннектори надійно підключені до відповідних роз'ємів і що гвинти вкручені в належні отвори.[2]
    • Зібравши смартфон, виконайте повне скидання пристрою. Для цього затисніть кнопку Home і кнопку живлення і утримуйте їх до тих пір, поки на екрані не відобразиться логотип компанії Apple.
    • Щоб поліпшити продуктивність батареї, дозвольте їй розрядитися на 90% (або більше), і тільки потім повністю зарядіть її.

Метод3З 4:
IPhone 4 і 4s

  1. Відкрутіть гвинти в нижній частині iPhone.вони знаходяться з двох сторін від роз'єму для підключення зарядного пристрою. В iPhone 4s використовуються гвинти Pentalobe (знадобиться викрутка Pentalobe P2). В iPhone 4 можуть бути як гвинти Pentalobe, так і звичайні гвинти під стандартну хрестоподібну викрутку.
  2. Посуньте задню панель пристрою.Візьміть iPhone так, щоб великі пальці лежали на задній панелі смартфона, а інші пальці – на його екрані. Натисніть на панель пальцями, щоб вона почала ковзати вгору.
    • Тиснути на панель потрібно досить сильно, щоб змусити її ковзати вгору. Щоб не пошкодити екран, тисніть великими пальцями, які покладіть не на середину задньої панелі, а на її верхню або нижню частину.
    • Панель зрушиться вгору на 2 мм.
    • Зсунувши задню панель, підніміть її вгору, тобто зніміть її. Якщо панель не виходить зняти (підняти) пальцями, скористайтеся присоскою.

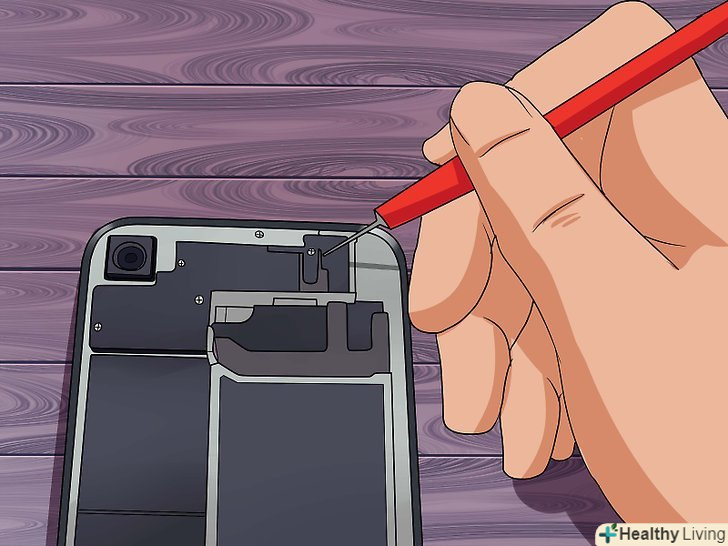

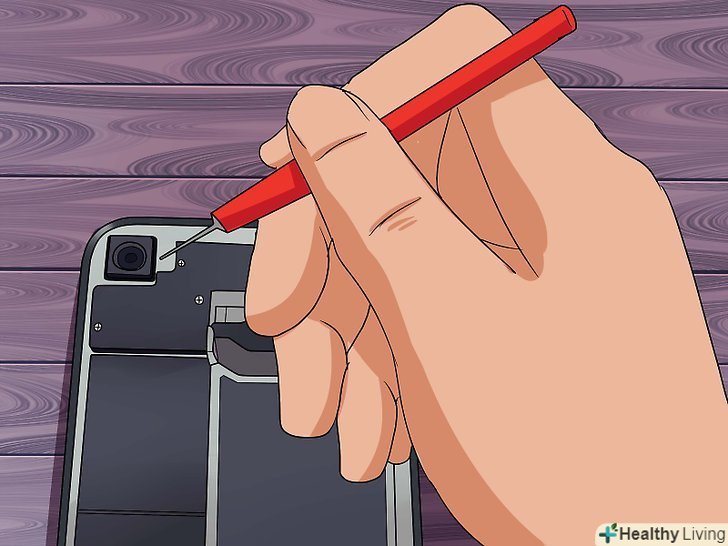

  3. Відкрутіть два гвинти кріпильної деталі коннектора батареї.для цього використовуйте маленьку хрестоподібну викрутку. Ця деталь знаходиться зліва і знизу від батареї. Кріпильна деталь фіксує коннектор до роз'єму на материнській платі.[3]
    • Зверніть увагу, що верхній гвинт коротше нижнього.
    • На деяких моделях iPhone 4 потрібно викрутити тільки один гвинт.

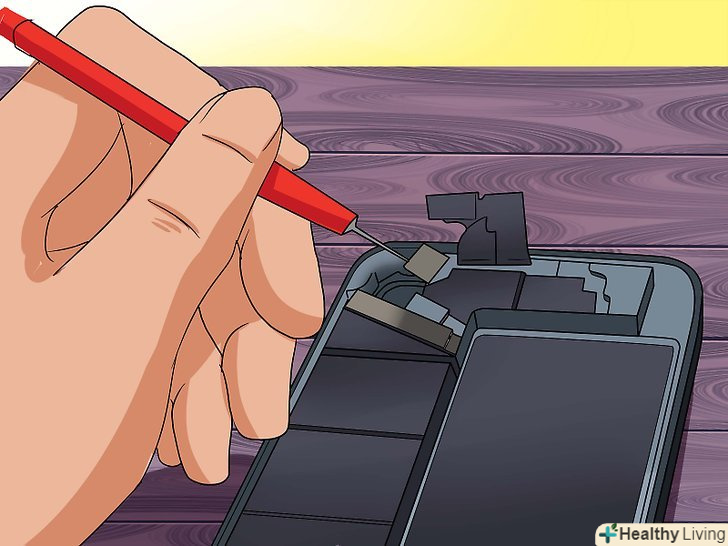

  4. Від'єднайте коннектор батареї.вставте пластикову лопатку під металевий коннектор (поруч з батареєю). Підніміть його вгору, щоб відключити батарею від материнської плати.
    • Перед тим як відключити коннектор, від'єднайте невеликий заземлюючий затиск, який знаходиться під самим коннектором. Для цього також скористайтеся пластиковою лопаткою. Якщо не від'єднати заземлюючий затиск, він буде пошкоджений при відключенні коннектора.
    • Будьте обережні, щоб разом з коннектором не вирвати сам роз'єм.
  5. Вийміть батарею.для цього потягніть за пластиковий язичок, який прикріплений до задньої поверхні акумулятора. Можливо, доведеться скористатися банківською картою, щоб відклеїти батарею.
    • Дійте акуратно. Клей фіксує батарею до задньої панелі корпусу, тому прикладіть достатньо сил, щоб відклеїти акумулятор.
    • Не зачепіть верхню частину iPhone, тому що там знаходяться кабелі кнопок збільшення і зменшення гучності.
  6. Поставте новий акумулятор і зберіть iPhone.зробіть це після того, як виймете стару батарею. Переконайтеся, що всі коннектори надійно підключені до відповідних роз'ємів і що гвинти вкручені в належні отвори.[4]
    • Зібравши смартфон, виконайте повне скидання пристрою. Для цього затисніть кнопку Home і кнопку живлення і утримуйте їх до тих пір, поки на екрані не відобразиться логотип компанії Apple.
    • Щоб поліпшити продуктивність батареї, дозвольте їй розрядитися на 90% (або більше), і тільки потім повністю зарядіть її.

Метод4З 4:
IPhone 3G

  1. Відкрутіть два нижніх гвинта (3,7 мм).зробіть це за допомогою маленької хрестоподібної викрутки. Покладіть гвинти в безпечне місце.
    • Гвинти розташовані по обидві сторони від док-роз'єму.
  2. Підніміть екран.прикріпіть присосок до екрану над кнопкою Home. Потім однією рукою потягніть присосок вгору, а другий тримайте корпус смартфона. Нижня частина екрану буде піднята.
    • Щоб підняти екран за допомогою присоски, тягнути за неї потрібно досить сильно. Між екраном і корпусом смартфона є гумова прокладка, тому екран досить щільно прилягає до корпусу.
    • Щоб послабити зчеплення між екраном і корпусом, посувайте присоскою взад-вперед.
    • Якщо потрібно, скористайтеся пластиковою лопаткою, щоб від'єднати екран від корпусу, а потім підняти нижню частину екрану.
    • Не знімайте екран повністю, так як він підключений до материнської плати декількома кабелями. Підніміть і поверніть екран так, щоб він розташовувався під кутом 45° до корпусу.
  3. Вимкніть кабелі.однією рукою тримайте екран, а іншою відключіть чорні плоскі кабелі з маркуванням "1", " 2 " і "3". Кабелі відключайте за допомогою лопатки.
    • Вставте лопатку зліва. Якщо зробити це справа, можна пошкодити роз'єм.
    • Підніміть кабелі «1 " і "2", щоб отримати доступ до роз'ємів. Кабель " 3 " розгорнеться вгору приблизно на 90 градусів.
    • Від'єднайте плоскі кабелі від роз'ємів. Тепер екран можна зняти повністю.
  4. Витягніть SIM-трей (сім-трей).вставте інструмент для вилучення SIM-карти в отвір, розташований біля роз'єму для підключення навушників. Тисніть на інструмент до тих пір, поки SIM-трей не відкриється, а потім пальцями витягніть його з корпусу смартфона.
    • Якщо у вас немає інструменту для вилучення SIM-карти, скористайтеся скріпкою.
    • Також SIM-трей можна витягнути на самому початку процесу, якщо ви вирішите, що так зручніше відкрити смартфон.
  5. Вимкніть плоскі кабелі з маркуванням "4", " 5 " і "6".під коннектор кожного кабелю вставте лопатку і натисніть на неї, щоб відключити кабель.
    • В iPhone 3GS є кабель з маркуванням "7", який теж потрібно відключити.
    • Заодно позбудьтеся від наклейки» Do not remove " (не знімати), щоб відкрити гвинт в нижній частині корпусу.
  6. Відкрутіть гвинти, які розташовані навколо батареї.всього потрібно викрутити вісім гвинтів: п'ять 2,3 мм гвинтів, два 2,3 мм гвинта і один 2,9 мм гвинт.
    • П'ять 2,3 мм гвинтів мають різьблення до половини і кріплять материнську плату до корпусу.
    • Два 2,3 мм гвинта мають різьблення до головки і кріплять камеру до материнської плати.
    • 2,9 мм гвинт знаходився під наклейкою «Do not remove».
  7. Зніміть камеру.вставте лопатку під камеру. Злегка натисніть на лопатку, щоб зняти камеру.
    • Зверніть увагу, що повністю зняти камеру не можна. Її нижня частина буде як і раніше підключена до материнської плати.
  8. Підніміть нижню частину материнської плати.вставте лопатку під материнську плату з боку док-роз'єму. Акуратно підніміть материнську плату, а потім посуньте її у напрямку до док-роз'єму, щоб повністю зняти плату.
    • На материнській платі є золота перемичка. Вона дуже тонка і тендітна, тому будьте обережні.
  9. Вийміть батарею.вставте лопатку під акумулятор. Підніміть батарею вгору, щоб витягти її.[5]
    • Батарея приклеєна до корпусу смартфона. Тому будьте обережні, щоб під час вилучення акумулятора не пошкодити його.
    • Можна потягнути за пластиковий язичок, щоб витягти батарею, але так вона, швидше за все, погнеться.
    • Якщо потрібно, обережно нагрійте задню панель корпусу; фен включите на середній температурі. Так ви розм'якшите клей і з легкістю витягнете батарею.
    • Це останній крок описуваного процесу.

Поради

  • Під час роботи Зберігайте гвинти в безпечному місці. Розділіть гвинти, щоб швидко згадати, в які отвори їх вкручувати.

Попередження

  • Перед тим, як витягти батарею, вимкніть iPhone. В іншому випадку ви можете отримати пошкодження або поламати пристрій.
  • Запам'ятайте: Витяг акумулятора призведе до анулювання гарантії. Якщо гарантійний термін ще не закінчився, віднесіть пристрій в сервісний центр, де батарею витягнуть безкоштовно; в іншому випадку самостійне Витяг акумулятора обійдеться набагато дешевше, ніж в майстерні.
  • Використовуйте виключно пластикову лопатку. Металевий інструмент може пошкодити смартфон.

Що вам знадобиться

  • невелика хрестоподібна викрутка
  • викрутка Pentalobe P2
  • Пластикова лопатка для розбирання корпусів (spudger)
  • невелика присоска
  • скріпка або аналогічний предмет для вилучення SIM-карти
  • Контейнер для зберігання гвинтів
