Як зробити паровий двигун (з ілюстраціями)

Метод2 З 2:

Паровий двигун з банки з-під фарби (для дорослих)

1.

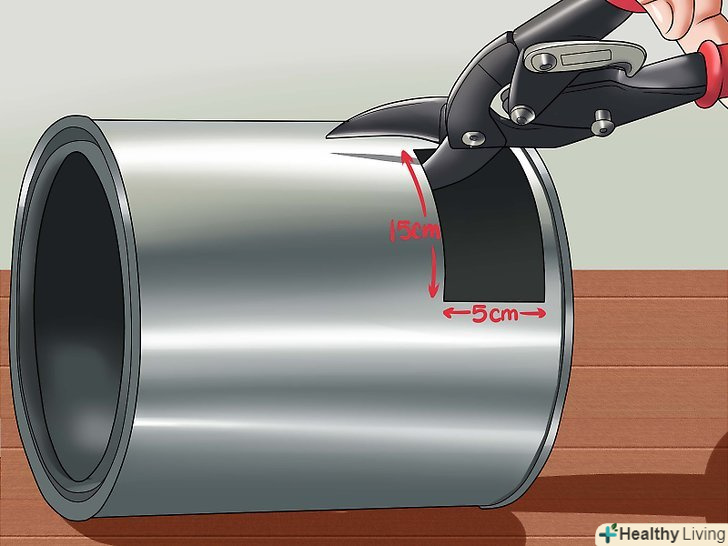

   Проріжте прямокутний отвір біля основи чотирилітрової банки з-під фарби.зробіть горизонтальне прямокутне отвір розміром 15 x 5 см збоку банки біля основи.

   • Необхідно переконатися, що в цій банці (і в ще одній використовуваної) була тільки латексна фарба, а також ретельно вимити її мильною водою перед використанням.
2.

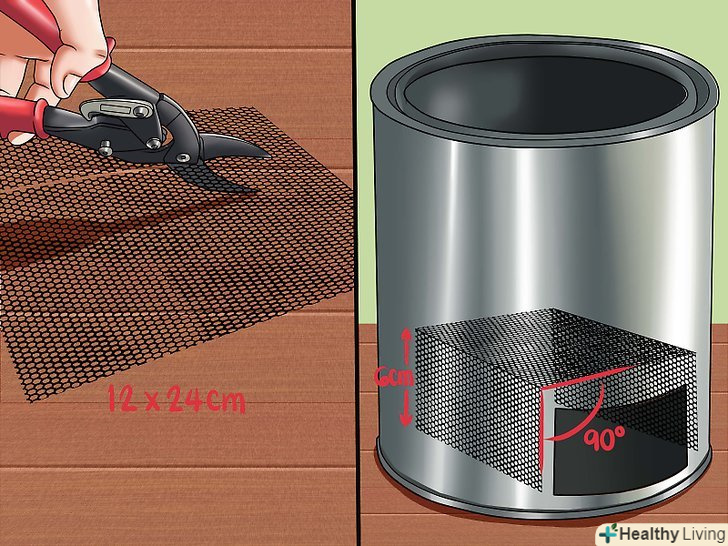

   Відріжте смужку металевої сітки 12 x 24 см. по довжині з кожного краю відігніть по 6 см під кутом 90^o . У вас вийти квадратна "платформа" 12 x 12 см з двома "ніжками" по 6 см.встановіть її в банку "ніжками" вниз, вирівнявши її по краях прорізаного отвору.
3.
   Зробіть півколо з отворів по периметру кришки.згодом ви будете спалювати в банку вугілля, щоб забезпечити паровий двигун теплом. При нестачі кисню вугілля буде погано горіти. Щоб в банку була необхідна вентиляція, просвердлите або пробийте в кришці кілька отворів, які утворюють півколо уздовж країв.

   • В ідеалі діаметр вентиляційних отворів повинен бути близько 1 см.
4.

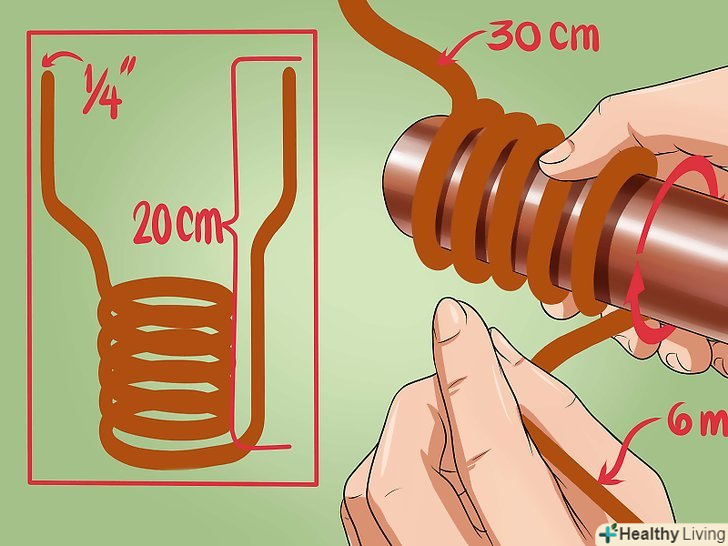

   Зробіть змійовик з мідної трубки.візьміть близько 6 м трубки з м'якої міді діаметром 6 мм і відміряйте з одного кінця 30 см. починаючи з цієї точки, виконайте п'ять витків діаметром 12 см. решту довжину труби зігніть в 15 витків діаметром по 8 см. у вас повинно залишитися близько 20 см.
5.

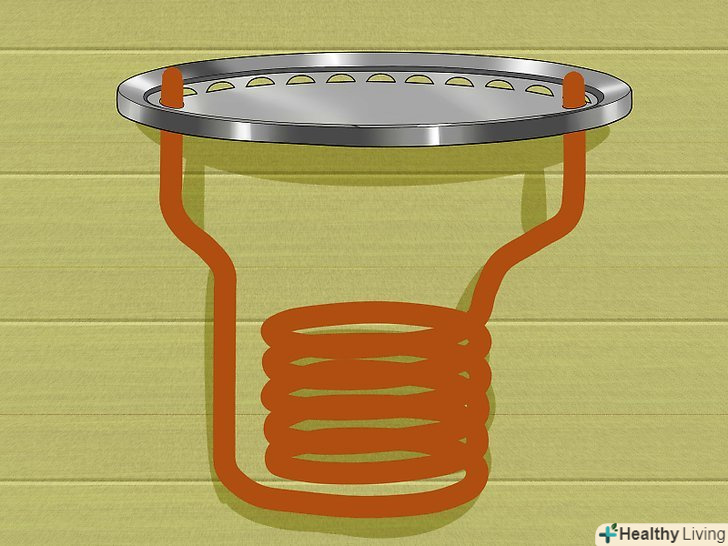

   Пропустіть обидва кінці змійовика в вентиляційні отвори в кришці.зігніть обидва кінці змійовика таким чином, щоб вони були спрямовані вгору і пропустіть обидва через одне з отворів в кришці. Якщо довжини труби не вистачає, то буде потрібно трохи розігнути один з витків.
6.

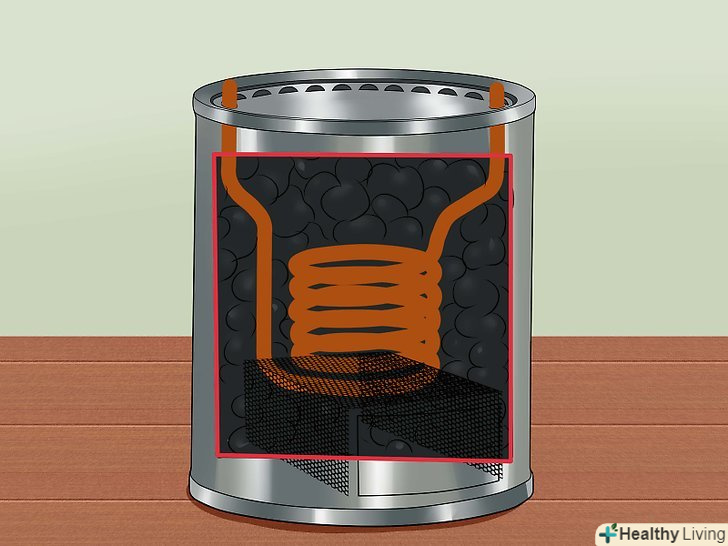

   Помістіть змійовик і деревне вугілля в банку.помістіть змійовик на сітчасту платформу. Заповніть простір навколо і всередині змійовика деревним вугіллям. Щільно закрийте кришку.
7.

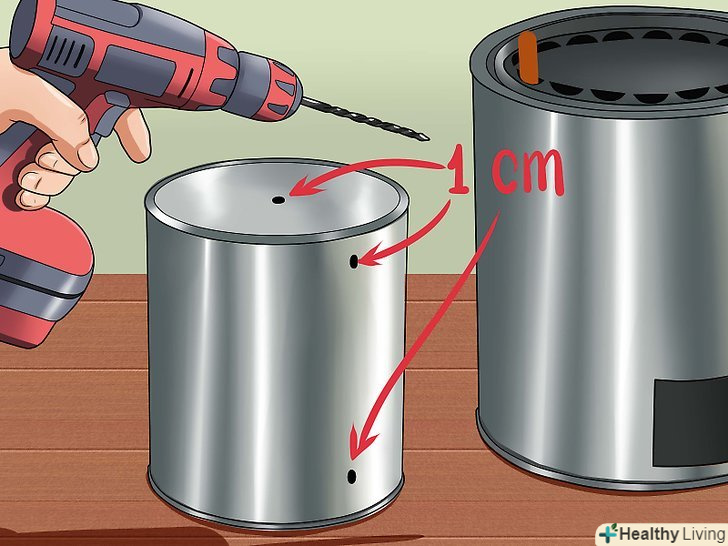

   Просвердлите отвори під трубку в банку меншого розміру.по центру кришки літрової банки просвердлите отвір діаметром 1 см.збоку банки просвердлите два отвори діаметром 1 см – одне біля основи банки, а друге над ним біля кришки.
8.

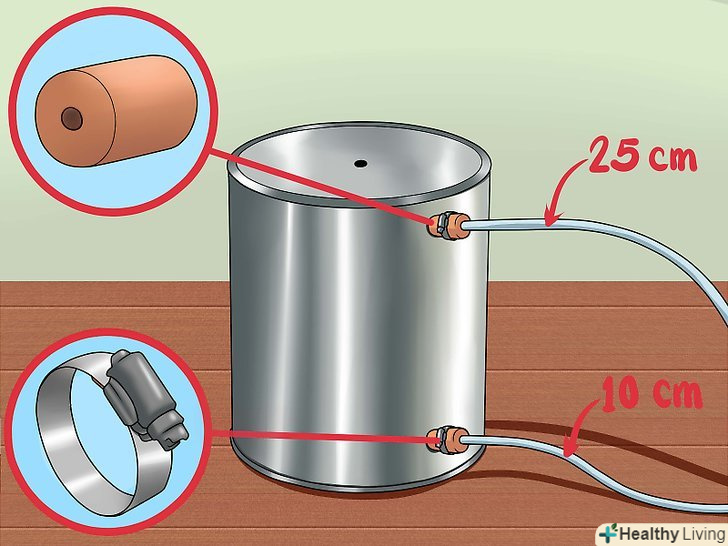

   Вставте закупорену пластмасову трубку в бічні отвори меншої банки.за допомогою кінців мідної трубки виконайте отвори в центрі двох пробок. В одну пробку вставте жорстку пластмасову трубку довжиною 25 см, а в іншу пробку – таку ж трубку довжиною 10 см.вони повинні щільно сидіти в пробках і трохи виглядати назовні. Вставте пробку з довшою трубкою в нижній отвір меншої банки, а пробку з коротшою трубкою в верхній отвір. Закріпіть трубки в кожній пробці за допомогою хомутів.
9.

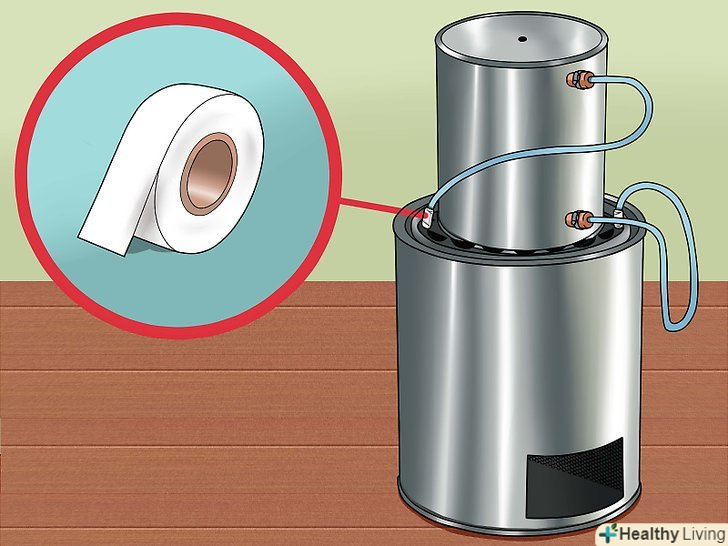

   З'єднайте трубку більшої банки з трубкою меншої банки.розмістіть меншу банку над більшою, при цьому трубка з пробкою повинна бути спрямована в протилежну сторону від вентиляційних отворів більшої банки. За допомогою металевої стрічки закріпіть трубку з нижньої пробки з трубкою, що виходить з нижньої частини мідного змійовика. Потім аналогічним чином закріпіть трубку з верхньої пробки з трубкою, що виходить з верхньої частини змійовика.
10.

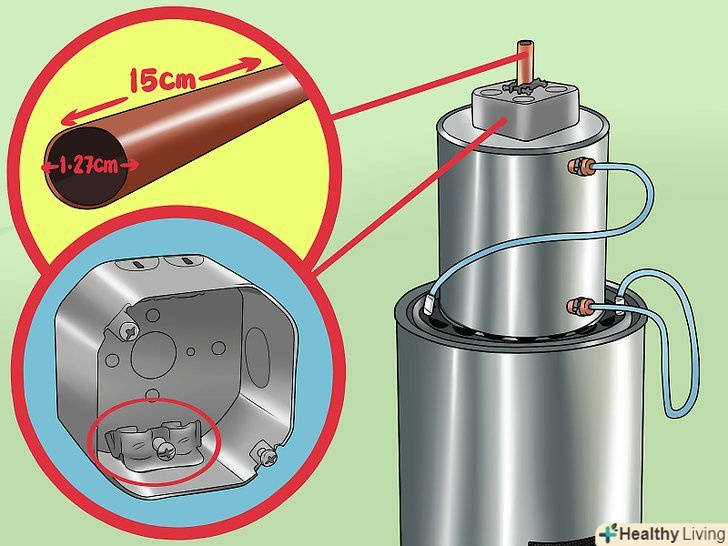

    Вставте мідну трубку в сполучну коробку.за допомогою молотка і викрутки видаліть центральну частину круглої металевої ЕЛЕКТРОРОЗПОДІЛЬНОЇ коробки. Зафіксуйте хомут під електричний кабель стопорним кільцем. Вставте 15 см мідної трубки діаметром 1,3 см в хомут кабелю, щоб трубка виходила на кілька сантиметрів нижче отвору в коробці. Затупіть Краю цього кінця всередину за допомогою молотка. Вставте цей кінець трубки в отвір у кришці меншої банки.
11.

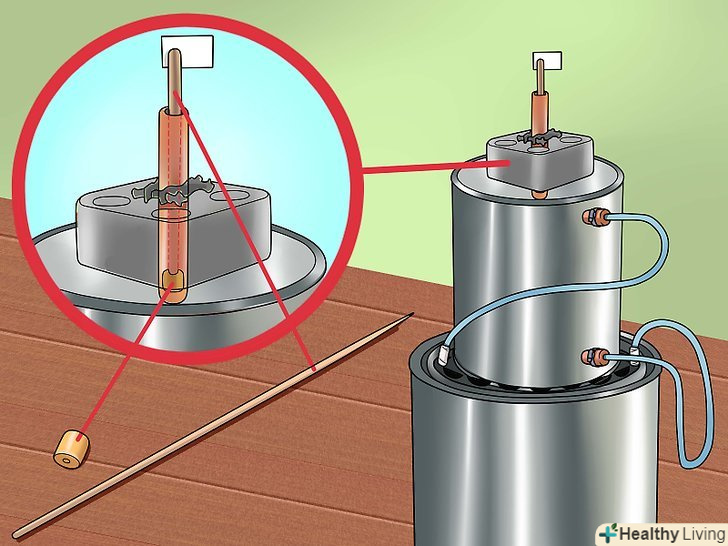

    Вставте шпажку в дюбель. візьміть звичайну дерев'яну шпажку для барбекю і вставте її в один кінець порожнистого дерев'яного дюбеля довжиною 1,5 см і діаметром 0,95 см. вставте дюбель зі шпажкою в мідну трубку всередині металевої сполучної коробки таким чином, щоб шпажка була спрямована вгору.

    • Під час роботи нашого двигуна шпажка і дюбель будуть діяти як "поршень". Щоб руху поршня було краще видно, можна прикріпити до нього невеликий паперовий "прапорець".
12.

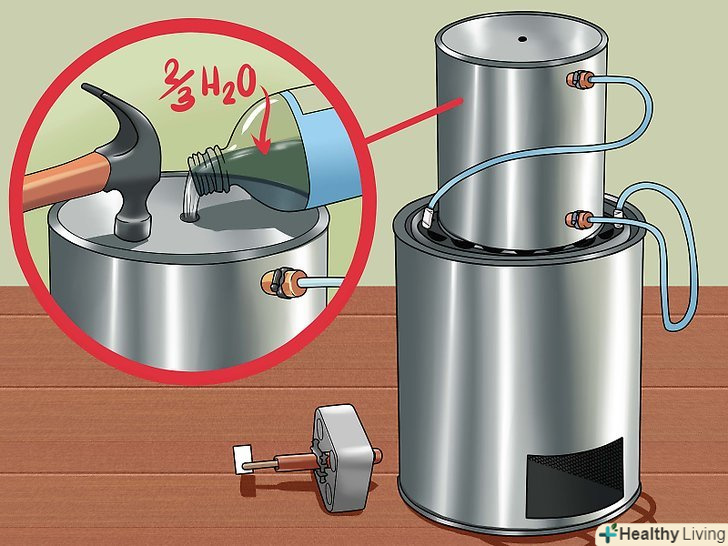

    Підготуйте двигун до роботи.зніміть сполучну коробку з меншою верхньої банки і заповніть верхню банку водою, дозволяючи їй виливатися в мідний змійовик, поки банку не буде заповнена водою на 2/3. Перевірте відсутність витоків у всіх місцях з'єднань. Щільно закріпіть кришки банок, застукавши їх молотком. Знову встановіть сполучну коробку на місце над меншою верхньою банкою.
13.

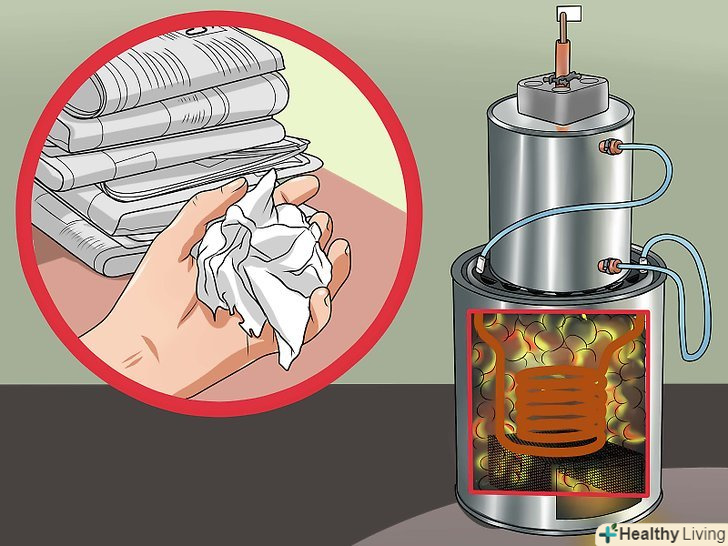

    Запускайте двигун!Скомкайте шматки газети і покладіть їх в простір під сіткою в нижній частині двигуна. Коли деревне вугілля розгориться, дайте йому прогоріти близько 20-30 хвилин. У міру нагрівання води в змійовику у верхній банці почне накопичуватися пар. Коли пар досягне достатнього тиску, він виштовхне дюбель і шпажку наверх. Після скидання тиску поршень опуститься вниз під дією сили тяжіння. При необхідності, зріжте частину шпажки, щоб знизити вагу поршня – чим він легше, тим частіше буде "спливати". Постарайтеся зробити шпажку такої ваги, щоб поршень "ходив" в постійному темпі.

    • Можна прискорити процес горіння, посиливши приплив повітря в вентиляційні отвори феном.
14.

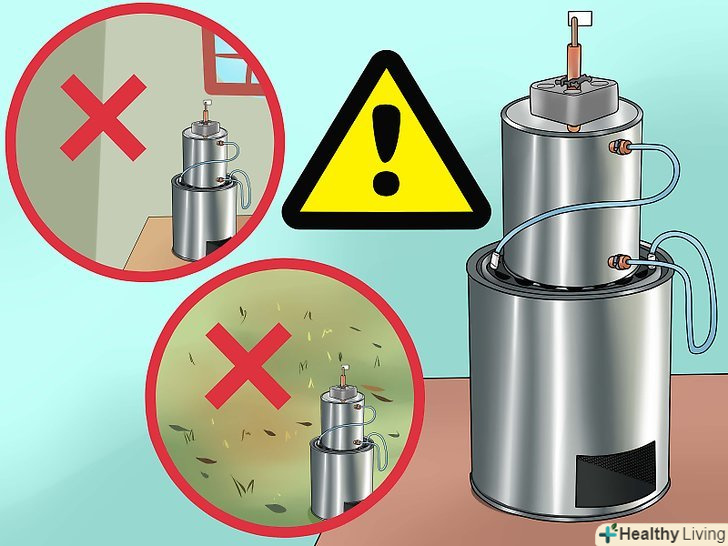

    Дотримуйтесь безпеки.вважаємо, само собою зрозуміло, що при роботі і поводженні з саморобним паровим двигуном необхідно дотримуватися обережності. Ніколи не запускайте його в приміщенні. Ніколи не запускайте його біля таких займистих матеріалів, як сухе листя або нависають гілки дерев. Використовуйте двигун тільки на міцній негорючій поверхні на зразок бетону. Якщо ви працюєте з дітьми або підлітками, то вони не повинні залишатися без нагляду. Дітям і підліткам забороняється підходити до двигуна, коли в ньому горить деревне вугілля. Якщо вам не відома температура двигуна, то вважайте, що він настільки Гарячий, що до нього не можна торкатися.

    • Переконайтеся, що пара може виходити з верхнього "котла". Якщо з якої-небудь причини поршень застрягне, то всередині меншої банки може накопичитися тиск. При найгіршому розкладі банку може вибухнути, що дуже небезпечно.
