Система UTM (універсальна проекція Меркатора) - це система, що дозволяє знаходити об'єкти на карті. GPS приймачі відображають і місця в координатах UTM. Багато карт, в тому числі і для мандрівників, вказують координати UTM. Вони використовуються рятувальними службами і стають все більш популярними в керівництвах. У цій інструкції ви дізнаєтеся, як читати координати UTM.
Кроки

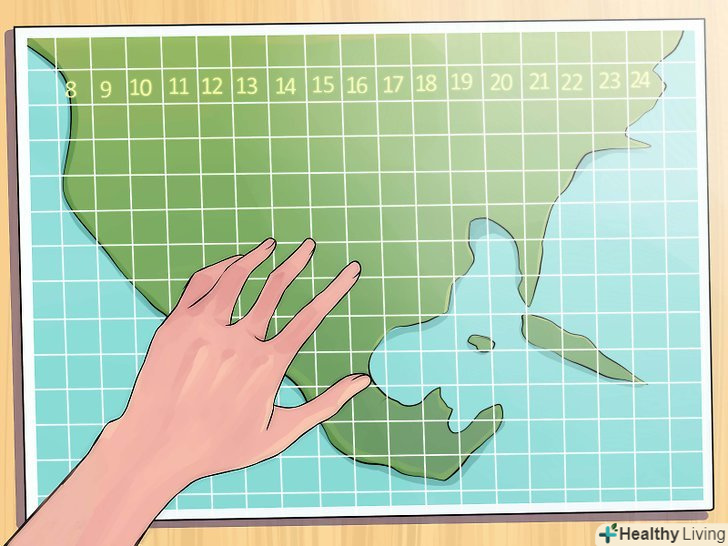

Визначте, в якій ви зоні.- Земля розділена на 60 зон.
-

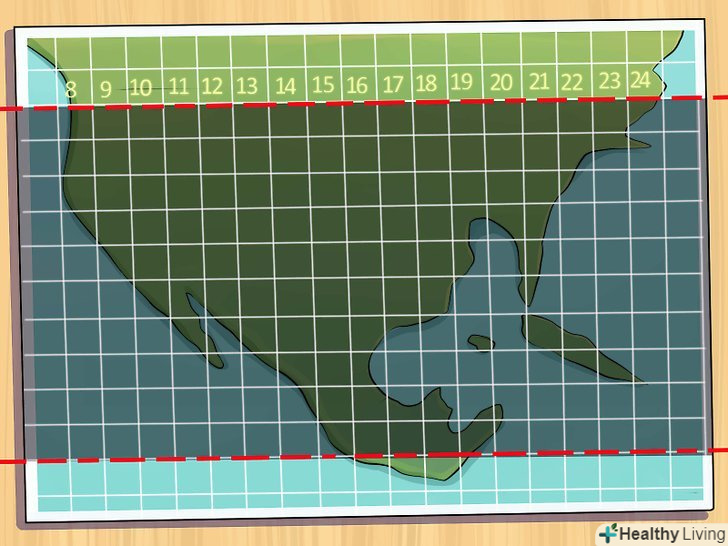

Визначте, яку систему координат вам потрібно використовувати.
- При використанні координат UTM потрібно бути впевненим, що Ви користуєтеся стандартною системою координат UTM. Наприклад, потрібно переконатися, що ваш GPS навігатор налаштований на ту ж систему координат, що і ваша карта або путівник, або перевірити, чи використовує пошукова бригада ті ж системи координат, що і ви.
- У Північній Америці, як правило, використовуються опорні точки NAD 27 CONUS і WGS 84.
- Ось як працюють опорні точки. Опорна точка - це точка на карті, щодо якої визначаються всі інші місця. Вибір іншої опорної точки може дуже сильно вплинути на координати. Якщо у вашому GPS навігаторі і на вашій карті використовуються різні опорні точки, ви ризикуєте опинитися в неправильному місці.
-

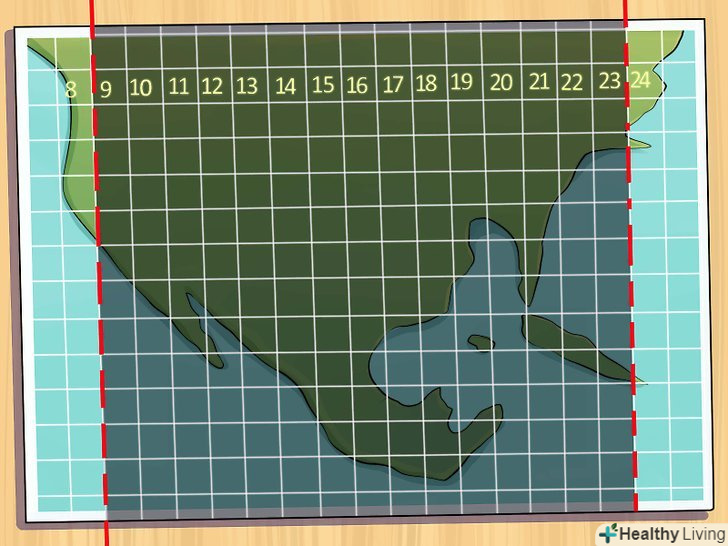

Визначте Східне положення.
- Перше число в координатах називається східним положенням.
- Східне положення показує, наскільки ви відхилилися на схід.
- Якщо ви використовуєте карту, подивіться на числа по краях карти, що відображають UTM координати. Координати східного положення можна знайти уздовж верхнього і нижнього краю карти.
- Якщо ви використовуєте GPS навігатор, східним положенням буде перше число координат в режимі UTM.
- Зміна на 1 одиницю в координаті східного положення, наприклад, з 510,000 mE на 510,111 mE, означає зміну приблизно на 1 м на землі. Якщо ви пройдете від 510,000 mE до 511,000 mE, не змінюючи напрямку, то відстань буде приблизно дорівнювати 1 км.
- Спроектуйте координати східного положення на координатну сітку, щоб дізнатися точне положення.
-
Визначте Північне положення.
- Друге число в координатах називається північним положенням.
- Північне положення показує, на скільки ви відхилилися на північ.
- Якщо ви використовуєте карту, подивіться на числа по краях карти, що відображають UTM координати. Координати Північного положення можна знайти уздовж правого і лівого краю карти.
- Якщо ви використовуєте GPS навігатор, північним положенням буде друге число координат в режимі UTM.
- Зміна на 1 одиницю в координаті Північного положення, наприклад, з 510,000 mN на 510,111 mN, означає зміну приблизно на 1 м на землі. Якщо ви пройдете від 850,000 mN до 851,000 mN, не змінюючи напрямку, то відстань буде приблизно дорівнювати 1 км.
- Спроектуйте координати Північного положення на координатну сітку, щоб дізнатися точне положення.
Поради
- Найпоширенішою проблемою при використанні координат UTM є розбіжність опорних точок. Якщо ви відчуваєте труднощі при використанні UTM, переконайтеся, що всі карти, книги і GPS системи, які ви використовуєте, мають однакову опорну точку UTM.
- Для точного коригування опорної точки на карті може бути використана пластикова UTM координатна сітка. Однак, при використанні подібних інструментів, потрібно враховувати збіг масштабу інструменту і карти. Різниця масштабів-інша проблема, яка може призвести до неправильного визначення координат.
