Якщо на вашому Jeep Cherokee 1996-1998 років стоїть аудіосистема старого зразка, або якщо вона просто вийшла з ладу, ви можете самостійно замінити її на нову, післяпродажну аудіосистему.
Кроки
Відкрийте капот вашого джипа і від'єднайте негативний контакт (-) від акумулятора.таким чином ви виключите можливість травми, нанесення шкоди новій аудіосистемі або вашому автомобілю. Так само, від'єднавши клему, ви не пошкодите запобіжники під час установки нової аудіосистеми.-
Двома руками акуратно зніміть декоративну дерев'яну рамку, яка оточує панель клімат-контролю, двірників і підігріву сидінь.відкладіть в сторону.
-

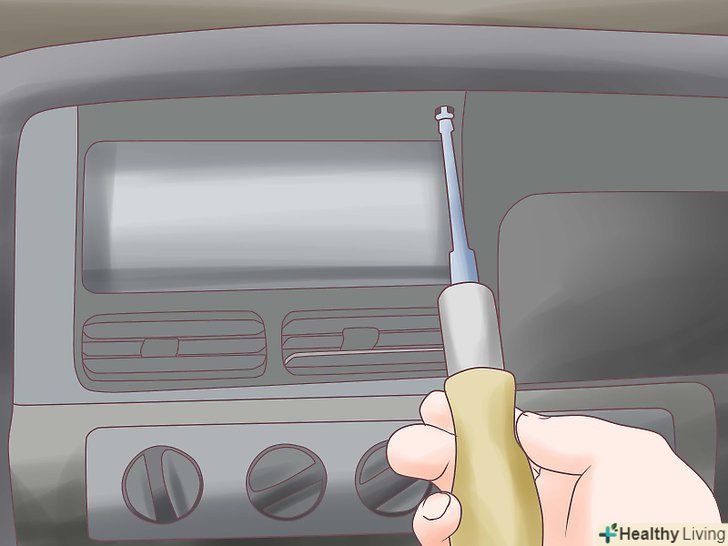

Відкрутіть 3 хрестоподібних шурупа.перший шуруп тримає одну сторону панелі клімат-контролю і одну сторону панелі управління двірниками і підігрівом сидінь, на другому шурупі кріпиться панель управління двірниками і панель підігріву сидінь, а третій утримує на місці панель-клімат контролю. Відкладіть ці шурупи, так як вони знадобляться пізніше.
-

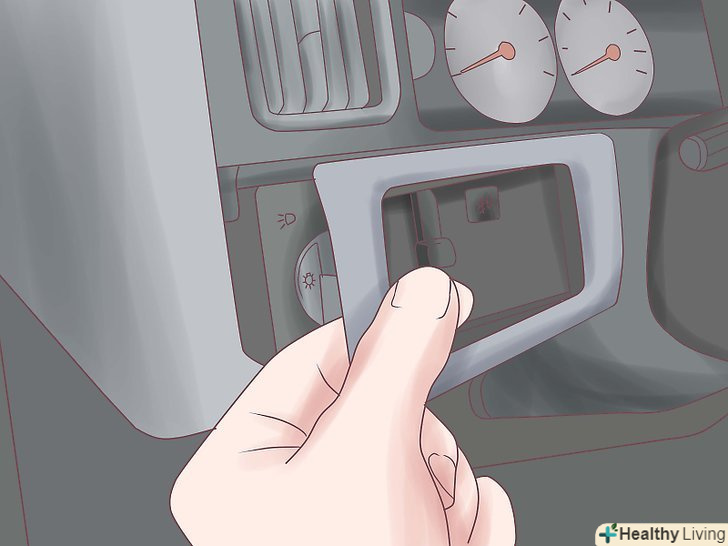

Двома руками акуратно зніміть дерев'яну рамку, яка оточує панель управління світловими приладами.відкладіть в сторону.
-
Відкрутіть два хрестоподібних шурупа, які тримають панель управління світловими приладами.відкладіть їх убік, поки вони знову не знадобляться.
-

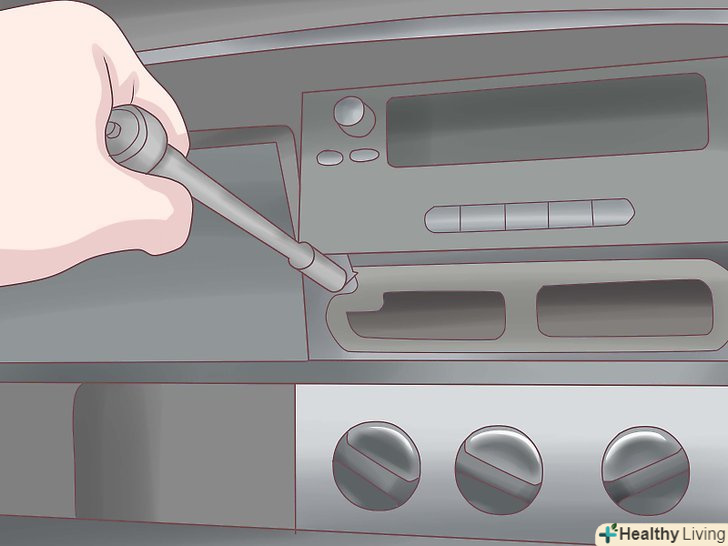

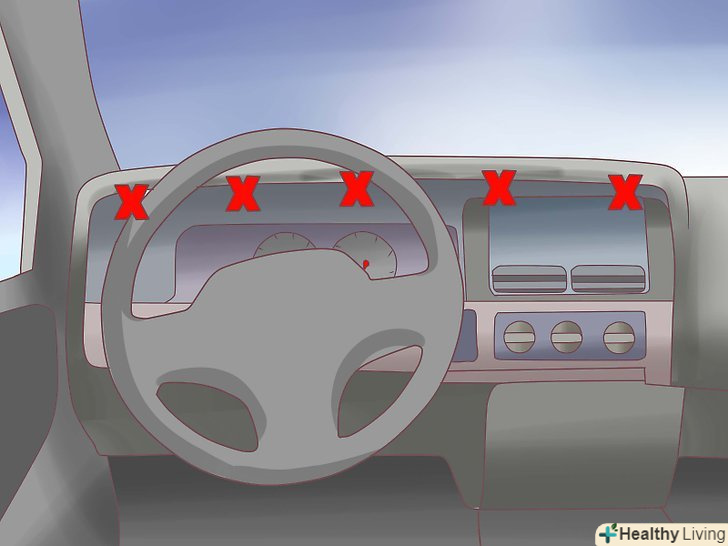

Відкрутіть 5 шурупів, які тримають панель приладів і декоративну накладку.відкладіть їх, поки вони знову не знадобляться.
-

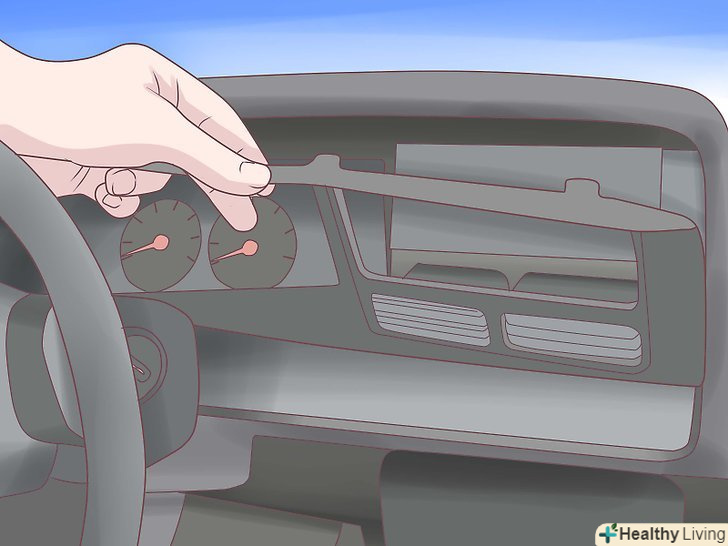

Акуратно зніміть панель приладів і декоративну накладку.відкладіть в сторону.
-

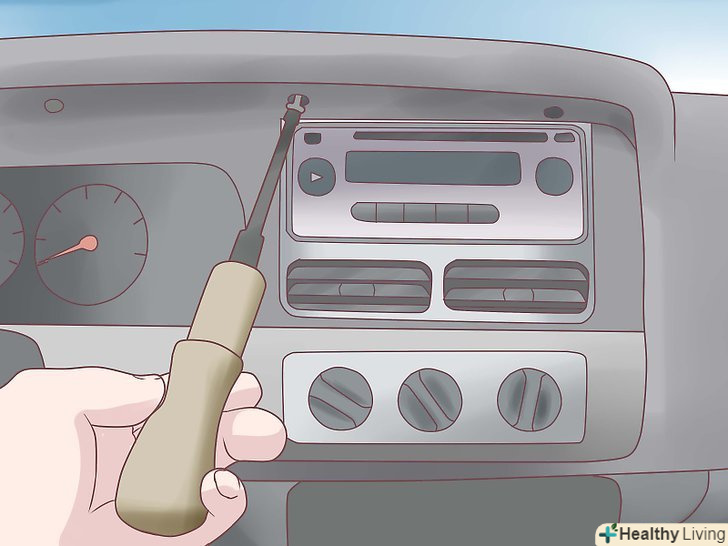

Відкрутіть два болта, на яких тримається заводська аудіосистема.один болт знаходиться у верхньому правому куті, інший-в лівому нижньому. Відкладіть їх, поки вони не знадобляться знову.
-
Дістаньте аудіосистему з приладової панелі вашого Jeep Cherokee, і ззаду від'єднайте чорні і сірі дроти, заземлення та дроти підключення AM/FM антени.відкладіть заводську аудіосистему в сторону.
-

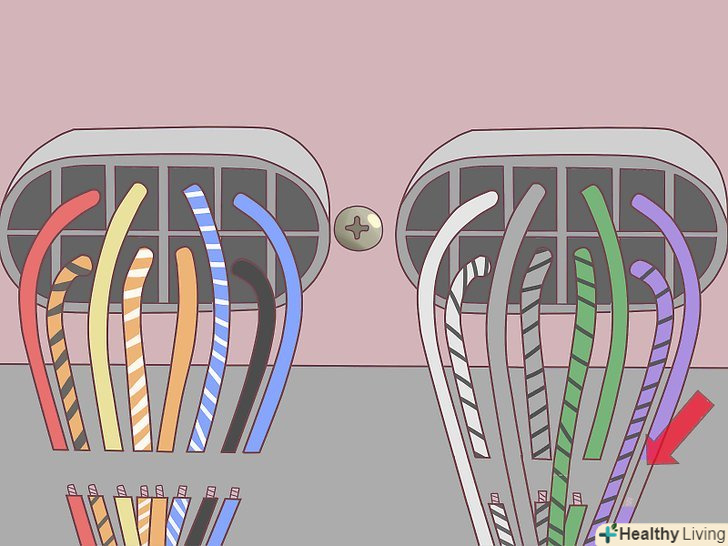

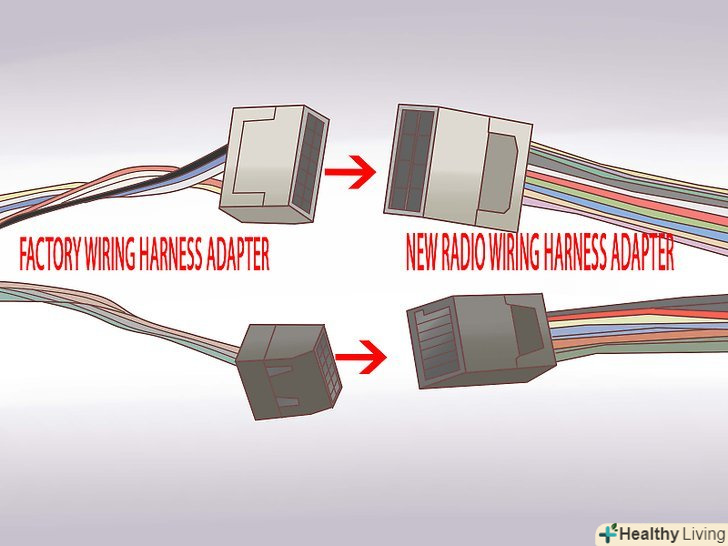

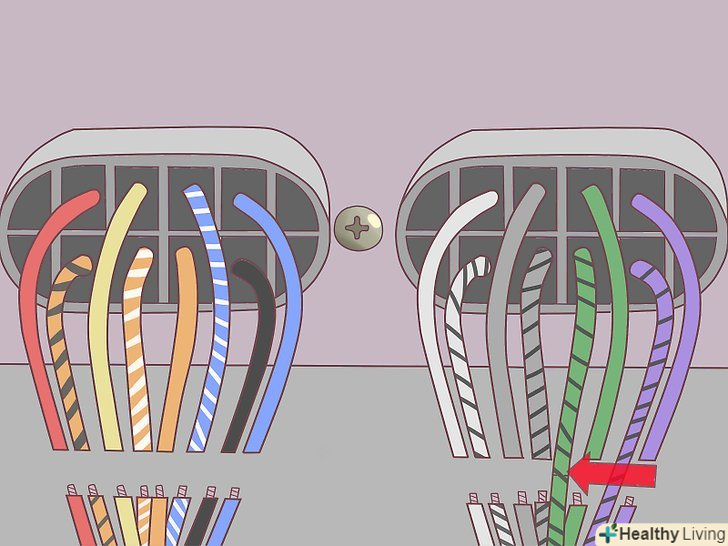

З'єднайте дроти на заводському адаптері з проводами на новій аудіосистемі в наступному порядку, використовуючи ізоляційну стрічку, щоб закріпити їх разом:
-

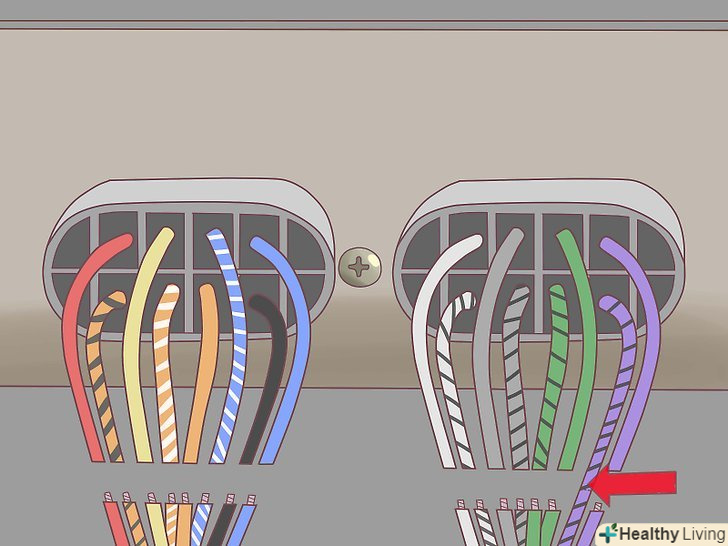

З'єднайте негативний ( - ) провід правого заднього Динаміка (фіолетовий з чорною смужкою).
-
З'єднайте негативний ( - ) провід лівого заднього Динаміка (зелений з чорною смужкою).
-

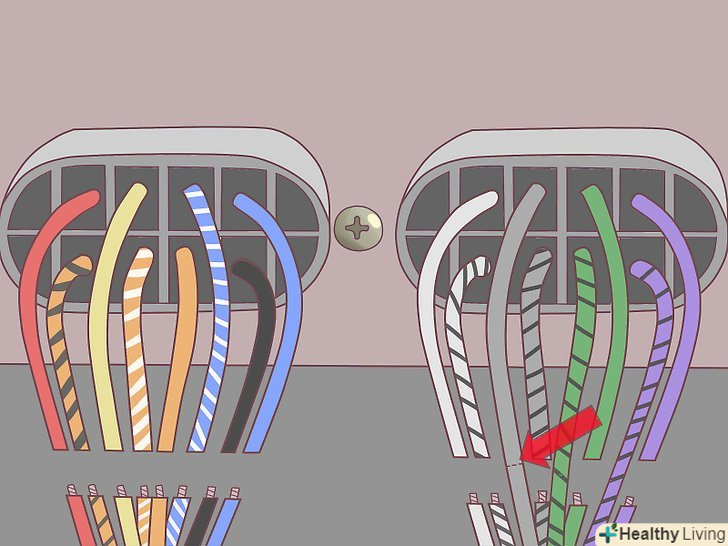

З'єднайте позитивний ( + ) провід переднього правого динаміка (сірий).
-

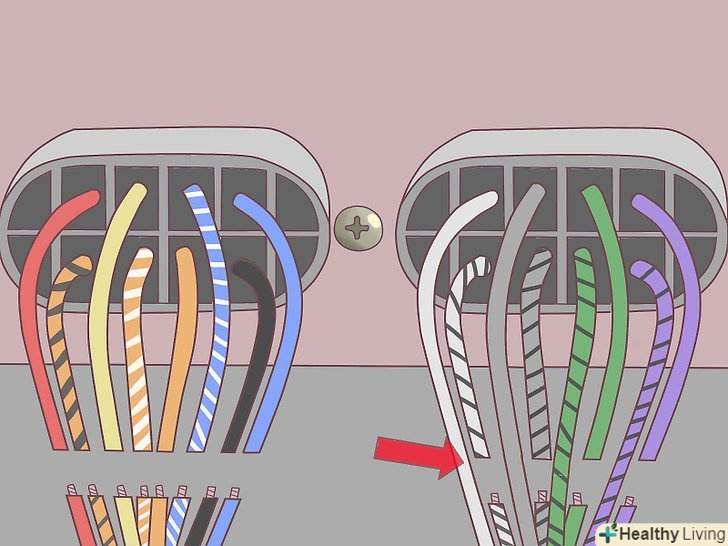

З'єднайте позитивний ( + ) провід переднього лівого Динаміка (білий).
-
З'єднайте позитивний ( + ) провід заднього правого динаміка (фіолетовий).
-

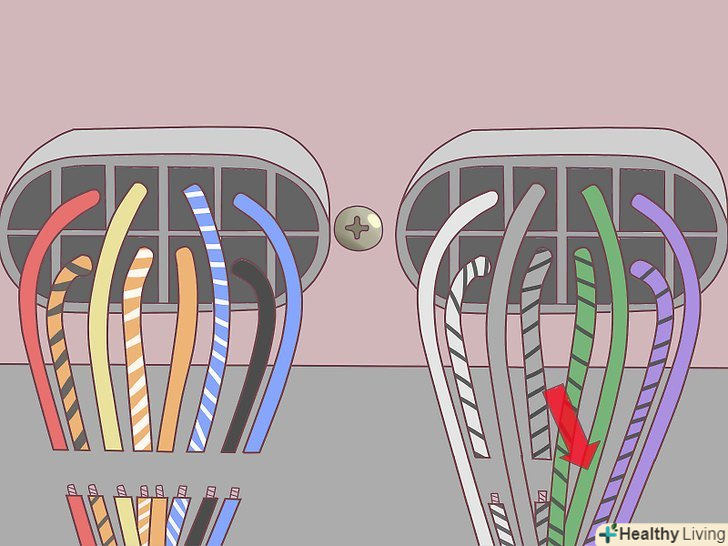

З'єднайте позитивний ( + ) провід заднього лівого Динаміка (зелений).
-
Якщо на вашому Jeep Cherokee стоїть заводська звукова система "Infinity Gold premium" (на декоративних кришках динаміків на передніх дверях має бути логотип Infinity Gold), з'єднайте синій провід дистанційного включення підсилювача.якщо у вас не встановлена система Premium Gold, просто обріжте синій провід.
-

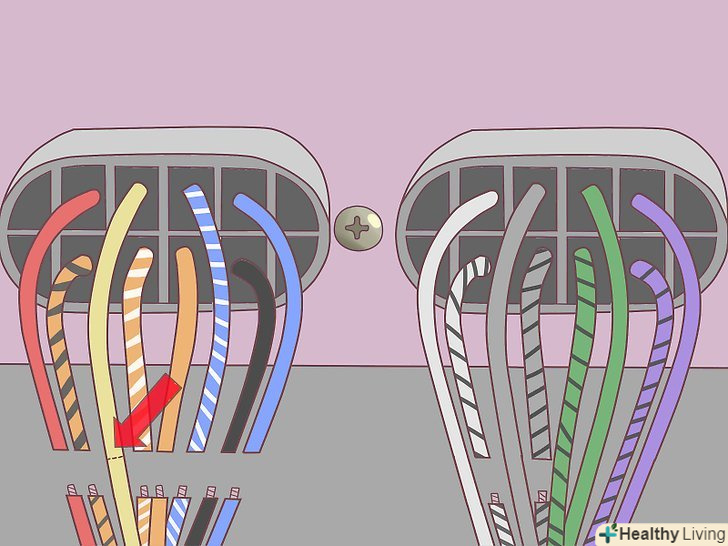

З'єднайте позитивний ( + ) провід для 12 вольтового акумулятора (жовтий).
-

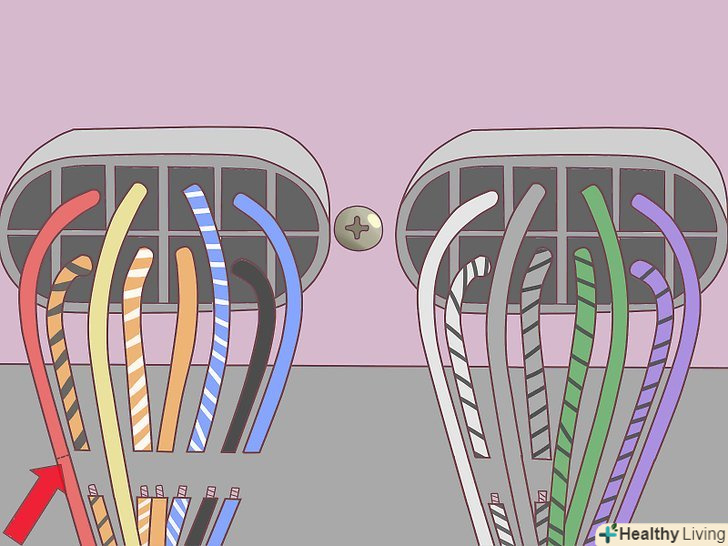

З'єднайте позитивний ( + ) Провід запалювання (червоний).
-

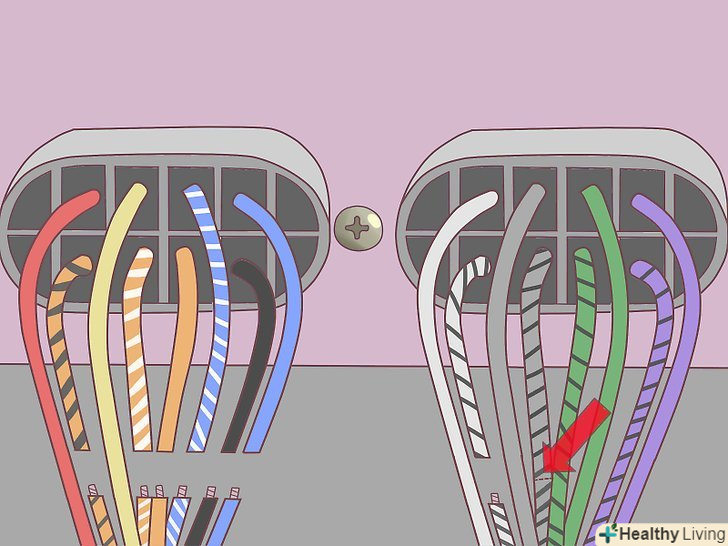

З'єднайте негативний ( - ) провід переднього правого динаміка (сірий з чорною смужкою).
-

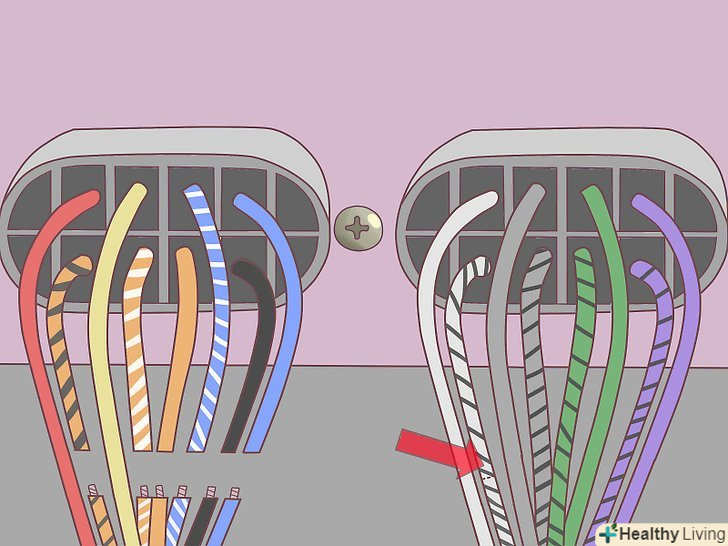

З'єднайте негативний ( - ) провід переднього лівого Динаміка (білий з чорною смужкою).

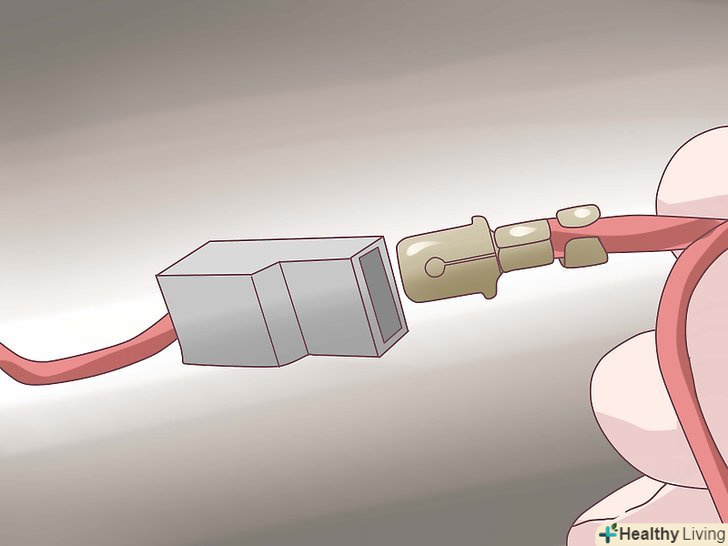

- Для заземлення використовуйте стриппер, щоб зробити штекер на кінці дроту, і з'єднайте з заводським проводом заземлення. якщо у вас немає штекера, відріжте штекер на заводському заземленні і підключіть цей провід безпосередньо до заземлення на заводському адаптері проводки і закріпіть його за допомогою ізоляційної стрічки. Це дуже важливий крок, оскільки якщо цього не зробити, ви можете травмувати себе або пошкодити свій автомобіль, або спалити запобіжники.
-
Використовуйте Демонтажні ключі, які йдуть з новою аудіосистемою, щоб дістати її з металевої монтажної рамки.збережіть ці ключі на випадок, якщо ви вирішите зняти вашу аудіосистему або заново встановити заводську.
-

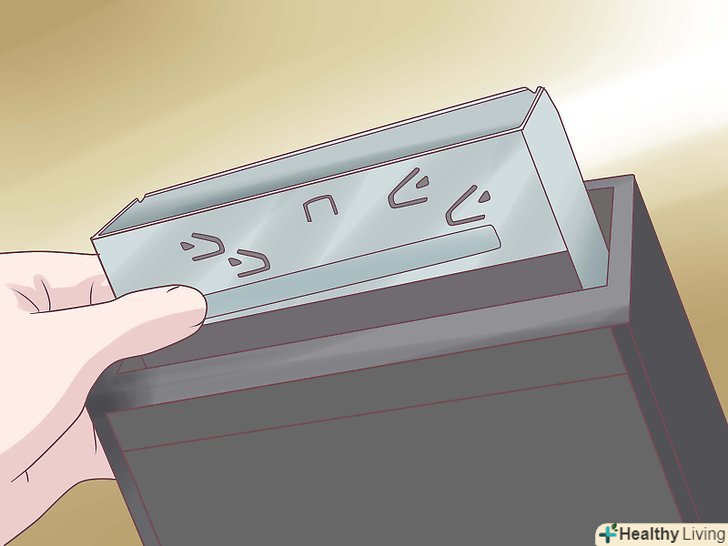

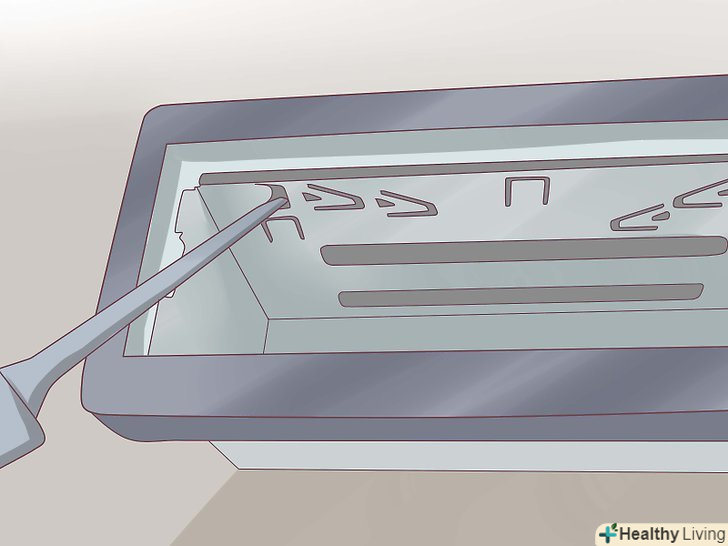

Вставте монтажну рамку, яка йде з новою аудіосистемою, в пластиковий інсталяційний адаптер, таким чином, щоб метал уперся в пластик.
-

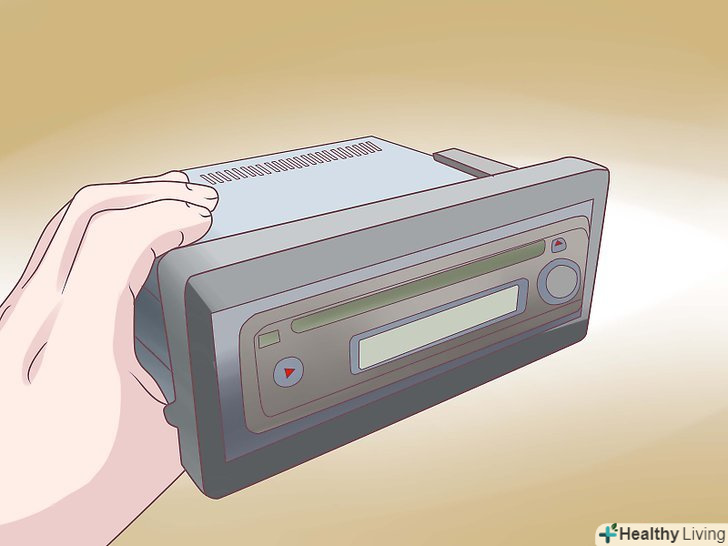

Вставте новий приймач в рамку в пластиковому адаптері.
-

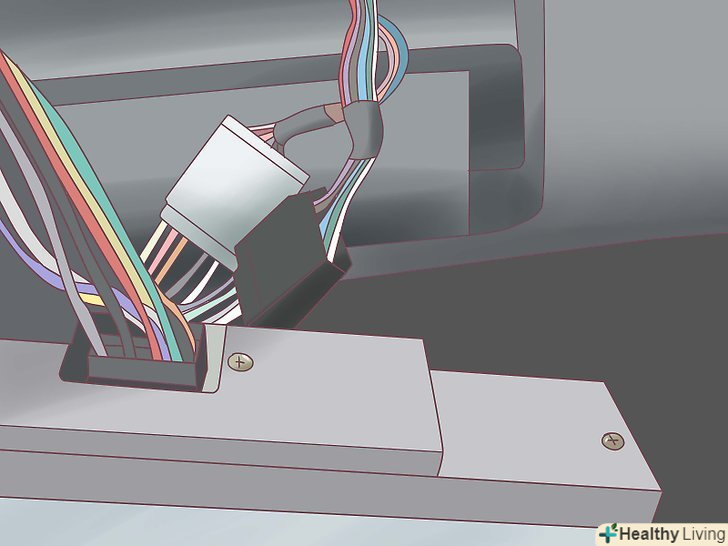

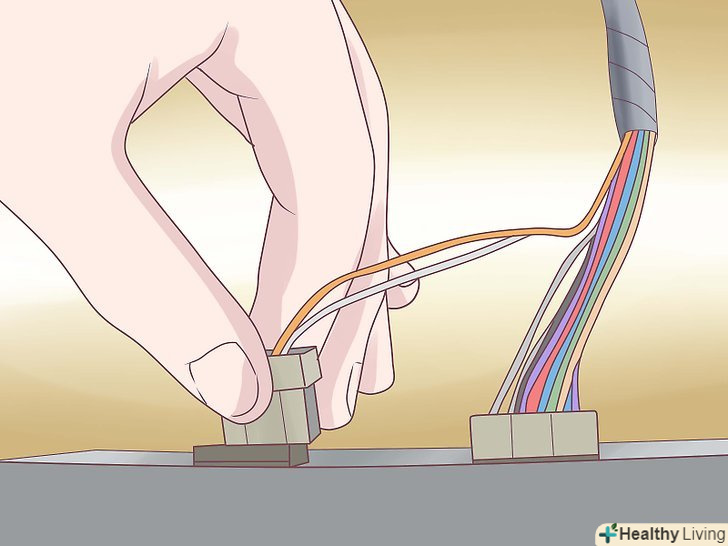

Підключіть заводський адаптер сірого і чорного проводів до сірих і чорних дротів в приладовій панелі вашого Jeep Cherokee так, щоб вони були надійно з'єднані.
-

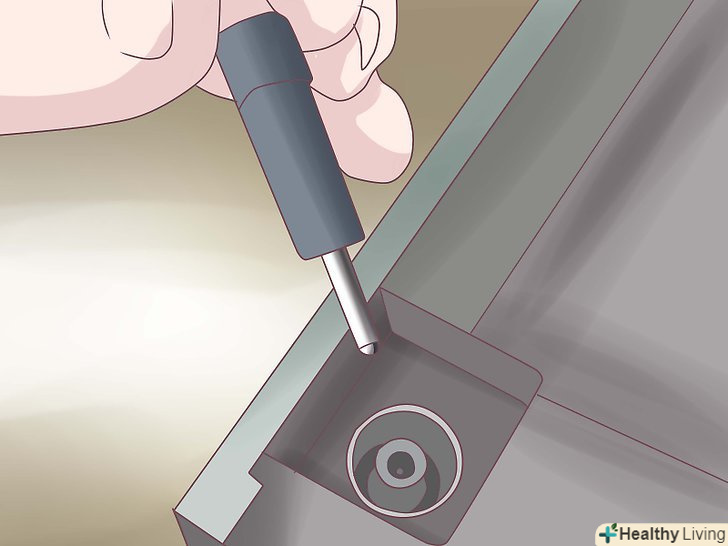

Підключіть заводську AM / FM-радіоантенна до роз'єму AM / FM радіоантени на вашій новій аудіосистемі так, щоб вони були надійно з'єднані.
-
Підключіть Джгут проводів, що поставляється з новим Радіо, до роз'єму на задній панелі нового радіо так, щоб вони були надійно з'єднані.
-
Закріпіть пластиковий інсталяційний комплект в приладовій панелі вашого Jeep Cherokee за допомогою двох болтів, які ви відкрутили раніше.
-
Встановіть панель приладів і центральну консоль і закріпіть хрестоподібними шурупами, які були зняті раніше.
-

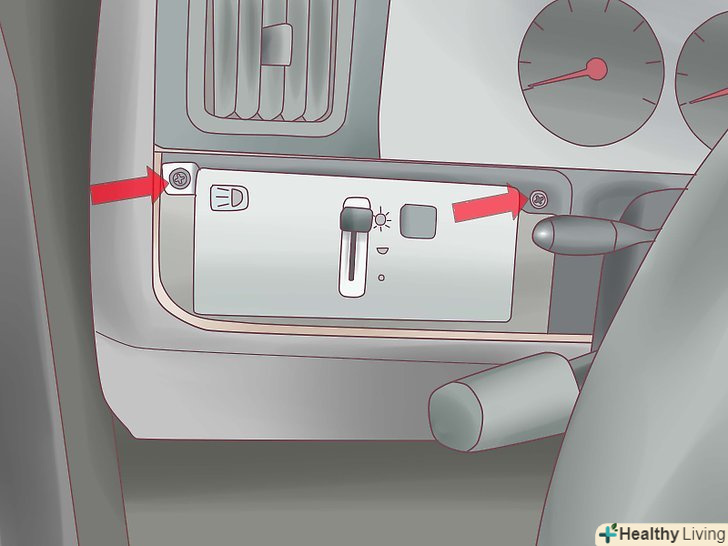

Встановіть на місце панель управління світловими приладами і її закріпіть хрестоподібним шурупом.
-

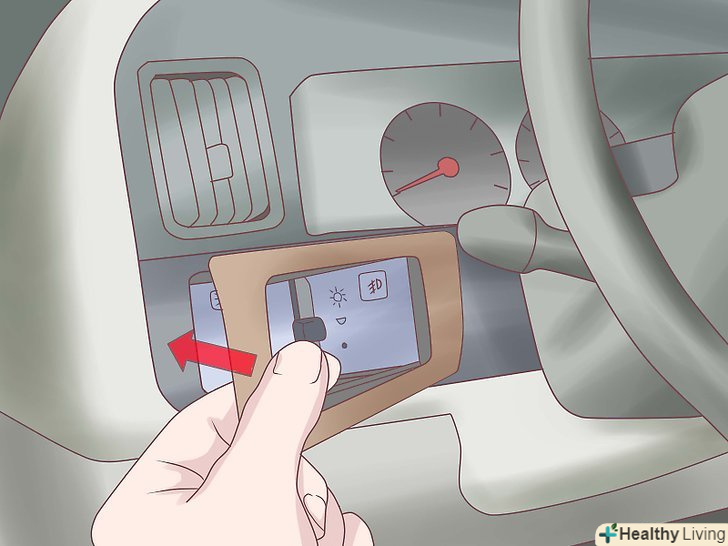

Помістіть декоративну дерев'яну рамку панелі управління світловими приладами і злегка натисніть, щоб закріпити її на місці.

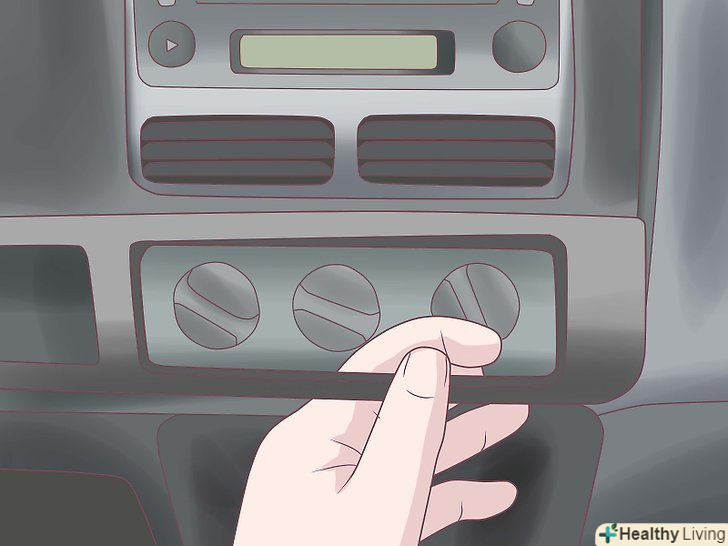

- Використовуючи хрестоподібні шурупи, закріпіть панель клімат-контролю, управління двірниками і підігрівом сидінь.
-

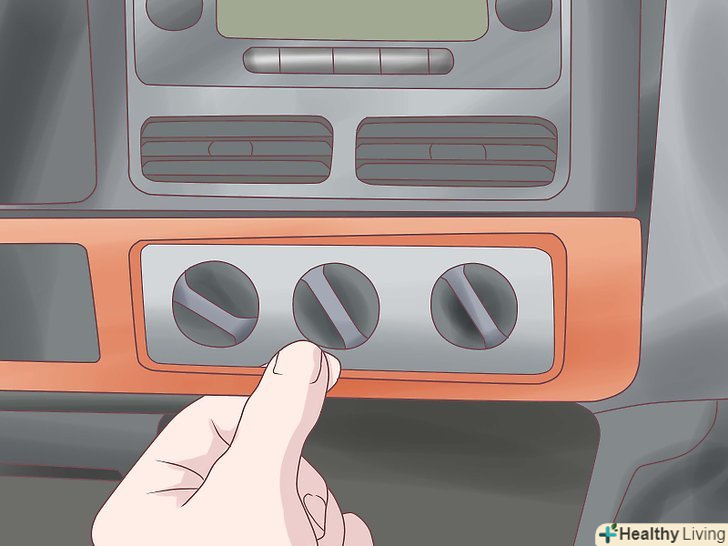

Поверніть на місце декоративну дерев'яну рамку системи клімат-контролю, управління склоочисником і контролю підігріву сидінь і злегка натисніть, щоб закріпити її на місці.
-
Підключіть негативний ( - ) провід акумулятора до батареї вашого Jeep Cherokee і закрийте капот автомобіля.
-

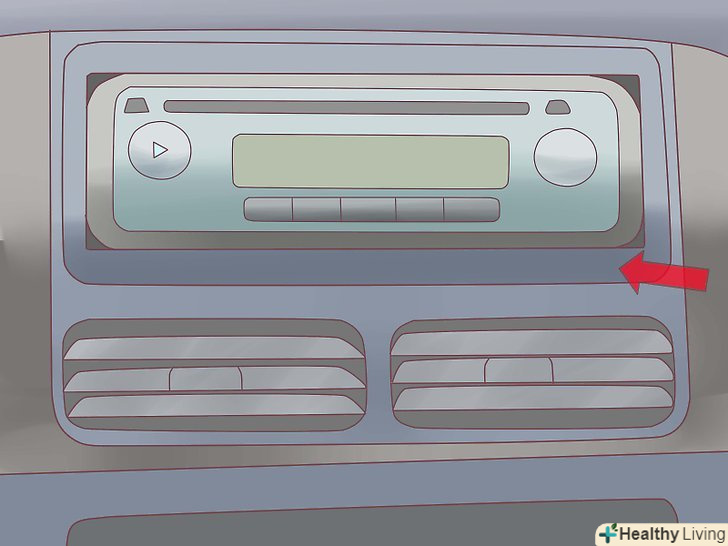

Встановіть лицьову панель на нову аудіосистему.Увімкніть запалювання Вашого Jeep Cherokee, і насолоджуйтеся музикою! :)
Поради
- Для вашого Jeep Cherokee вибирайте систему в розмір single-DIN (найбільш поширений розмір післяпродажних аудіосистем).
- Не намагайтеся встановити покупні аудіосистеми з висуваються передніми панелями, так як екран такої системи буде чіплятися за панель приладів вашого автомобіля при висуванні.
- Якщо на будь-якому етапі установки нового радіо в вашому Jeep Cherokee, ви відчуєте невпевненість, не соромтеся попросити допомоги у досвідченого друга або в майстерні по роботі з автозвуком. Такі послуги зазвичай коштують грошей, але це того варте.
Що вам знадобиться
- 1 набір для післязаводської установки радіо для автомобілів Ford і Chrysler 1974-2002
- 1 заводський роз'єм проводів для автомобілів Chrysler 1974-2002
- 1 хрестоподібна викрутка
- 1 торцевий ключ з насадками різного розміру
- 1 стриппер
- 1 рулон вогнетривкої ізоляційної стрічки
- 1 гайковий ключ
