Ви хочете дізнатися, як ви можете побудувати власного робота у себе вдома? Цей просто і дешево зробити! У цей туторіале ми вам розповімо, як ви можете побудувати Бітлбота, який рухається схожим чином з румбою. Це відмінне введення в роботехніку для будь-якого віку і рівня знань.
Що вам знадобиться
- 2 маленьких мотора (їх можна знайти в іграшках або в електричних зубних щітках)
- 2 вимикача «Ключ» або перемикач трьох шляхів
- 1 Гніздо для АА батарейки (для двох батарейок)
- 2 роз'єми з пелюстковим затискачем
- Термоусадочні трубки
- 1 маленька намистина
- жменька скріпок
Кроки
Надіньте Термоусадочні трубки на колесо мотора. відріжте шматок трубки, щоб вона була трохи довше кожного колеса, надіньте на колесо і затягніть її за допомогою запальнички або паяльника. Ви можете зробити кілька шарів, щоб збільшити діаметр і створити «шини».-

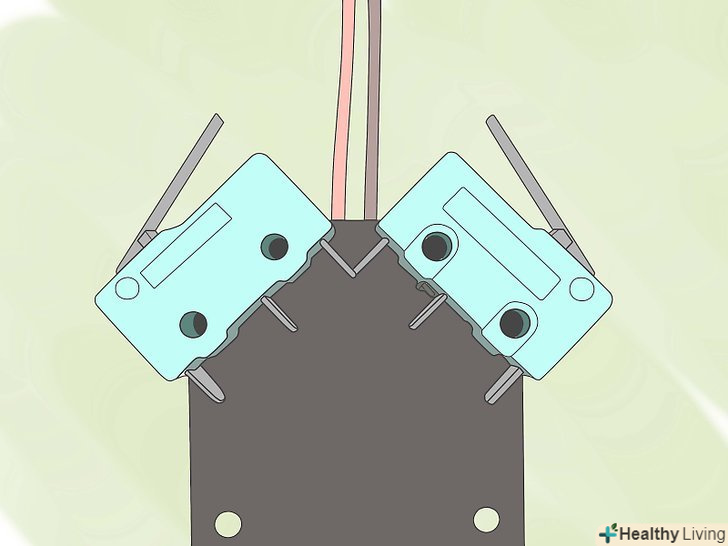

Приклейте перемикачі до задньої частини гнізда для батарейок. Приклейте перемикачі до задньої частини гнізда для батарейок на його рівну поверхню. Це повинна бути сторона, з якої стирчать дроти. Покладіть їх під кутом в кути так, щоб найдальші від важеля контакти стосувалися центральної лінії пристрою.
- Важелі повинні бути зовні, поруч з проводами.
-

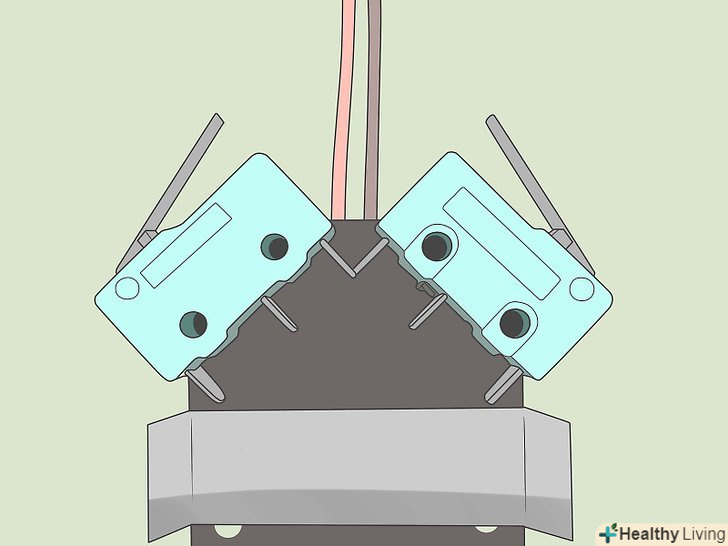

Покладіть металеву смужку. покладіть шматок алюмінію розмірів 2,5 см на 7,5 см за перемикачем по центру і зігніть зайвий шматок на 45 градусів. Приклейте його, використовуючи гарячий клей. Дайте клею охолонути повністю, перед тим як продовжувати.
-

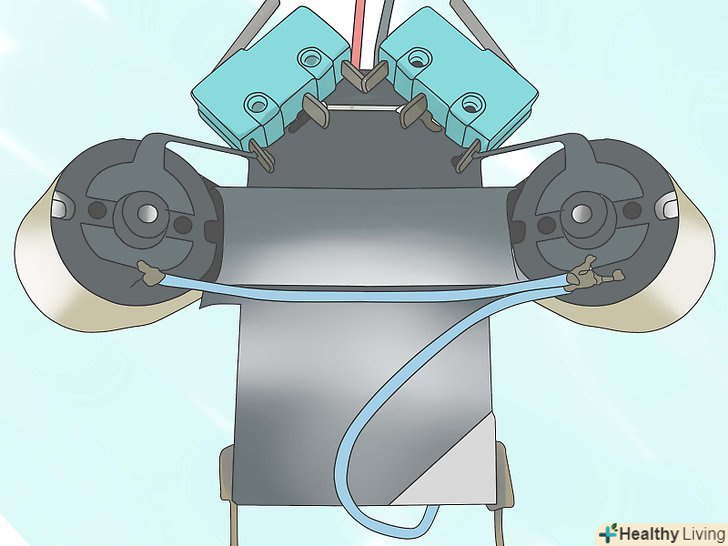

Закріпіть мотори до металевих крил. використовуючи гарячий клей, приклейте мотори до зігнутої частини металу, щоб «шини» торкалися землі. Вам варто звернути увагу на позначки зарядки на моторах, так як «шини» повинні крутитися в протилежному напрямку. Переконайтеся, що один мотор перевернутий в порівнянні з іншим.
-

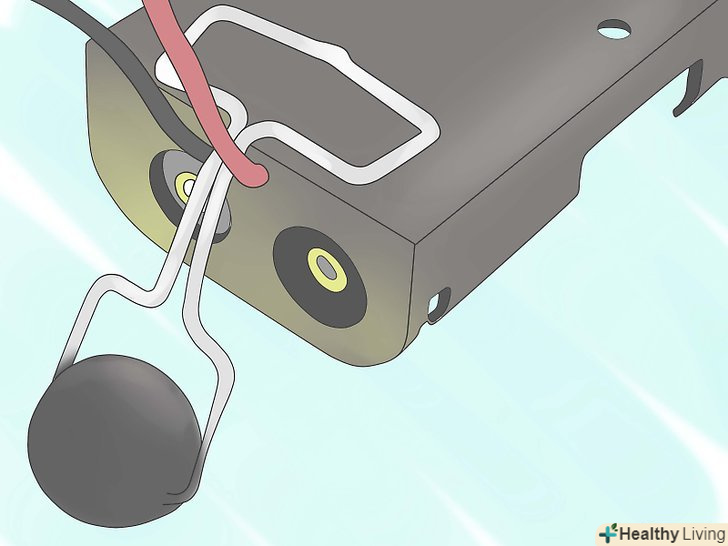

Сформуйте заднє колесо. вам знадобиться заднє колесо, щоб робот не тягав по землі свою задню частину. Візьміть велику скріпку і сформуйте її, щоб у вас вийшов ТАРДІС або будинок з бусиною середнього розміру на вершині. Покладіть її на протилежній проводам стороні і закріпіть на місці, приклеївши краю гарячому клеєм до сторін гнізда для батарейок.
-

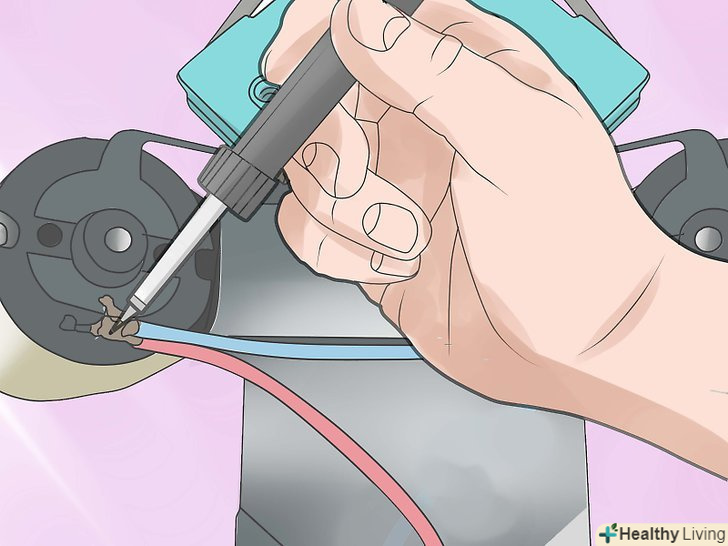

Спаяйте робота. Вам знадобиться паяльник і спайка, щоб з'єднати всі електричні дроти між компонентами робота. Це повинно робитися акуратно, щоб воно запрацювало. Є кілька з'єднань, які вам потрібно зробити:
- Спочатку спаяйте з'єднання обох перемикачів.
- Далі спаяйте маленький провід між двома центральними з'єднаннями на перемикачах.
- Спаяйте два дроти, один з негативного мотора і один з позитивного мотора, для кінцевого з'єднання перемикача.
- Спаяйте дріт довше між рештою з'єднаннями мотора (з'єднавши обидва мотора разом).
- Спаяйте дріт довше між заднім з'єднанням між мотором і задньою частиною гнізда для батарейок, де негативний і позитивний розряд з'єднуються.
- Візьміть позитивний дріт з гнізда для батарейок і припаяйте його до центру, торкаючись з'єднань перемикачів.
- Негативний провід гнізда для батарейок піде до центрального з'єднання на один з перемикачів.
-

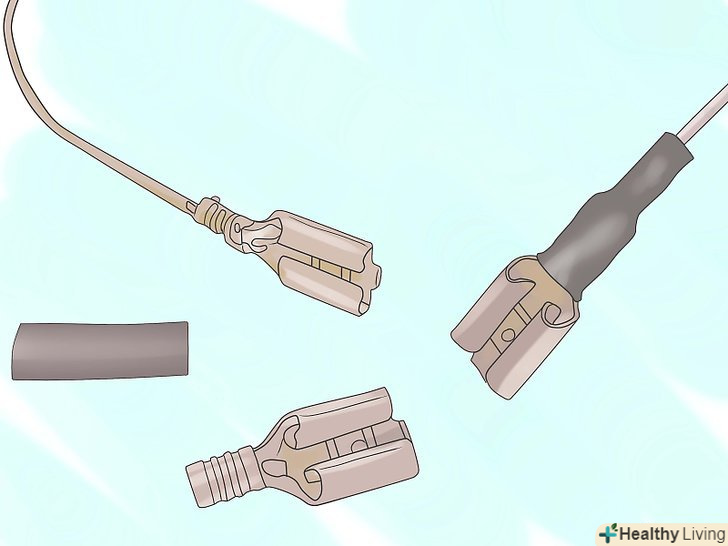

Створіть антени робота. відріжте гумові/пластикові кінці від запасних роз'ємів, випряміть дві скріпки (поки вони не будуть нагадувати вусики комах) і з'єднайте запасні роз'єми до антен, використовуючи Термоусадочні трубки.
-

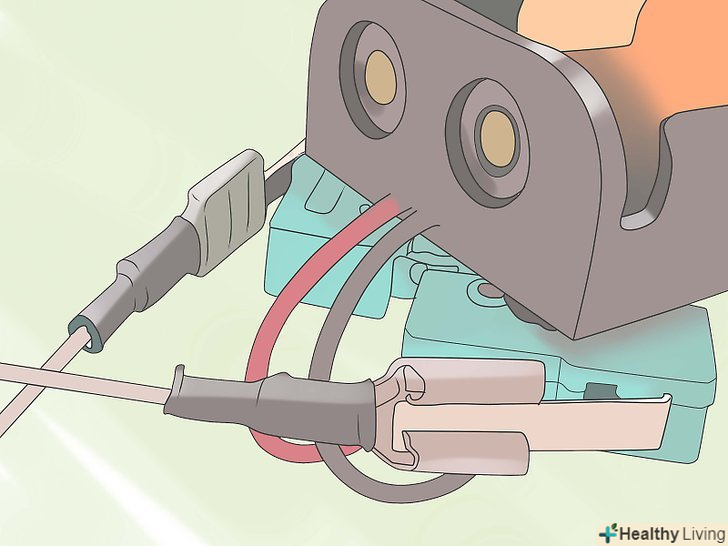

З'єднайте антени до перемикачів. З'єднайте антени до перемикачів, використовуючи запасні роз'єми і клей (якщо знадобитися, так як вони можуть самі зачепитися).
-

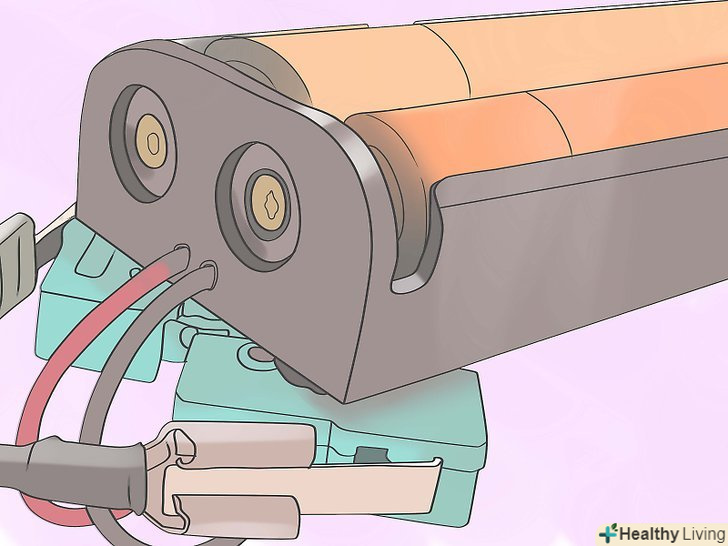

Увімкніть його, засунувши батарейки в гніздо. Робот повинен почати рухатися, як рухається Румба, просто він не буде чистити ваш підлогу ... скоріше за все. Вітаємо! Не забудьте навчити робота трьом Правилам роботехніки.
Поради
- Ви можете створити панцир для вашого робота, використовуючи щоденні предмети і прикрасити його, як ви хочете. Будьте обережні, не зіпсувати з'єднання і колеса.
Попередження
- Будьте обережні, використовуючи знаряддя.
- Не кладіть батарейки в гніздо, поки ви не закінчите. Ви ж не хочете вдарити себе струмом?
