Як зробити перископ: 15 кроків (з ілюстраціями)

Перископ дозволяє побачити те, що знаходиться за рогом або іншою перешкодою. На сучасні підводні човни встановлюють складні системи призм і лінз, але найпростіший перископ ви можете виготовити в домашніх умовах, і він забезпечить досить ясне зображення - на рівні військових зразків початку минулого століття [1] .

Метод1З 2:
Картонний перископ

  1. Знайдіть два Дзеркальця однакового розміру. підуть будь - які плоскі (невігнуті і невипуклі) дзеркала-круглі, квадратні, будь-які. Необов'язково навіть, щоб два Дзеркальця були однакової форми, але вони повинні міститися в картонну упаковку з-під молока.
    • Дзеркала можна купити в магазині художніх товарів і товарів для хобі, або в Інтернеті.

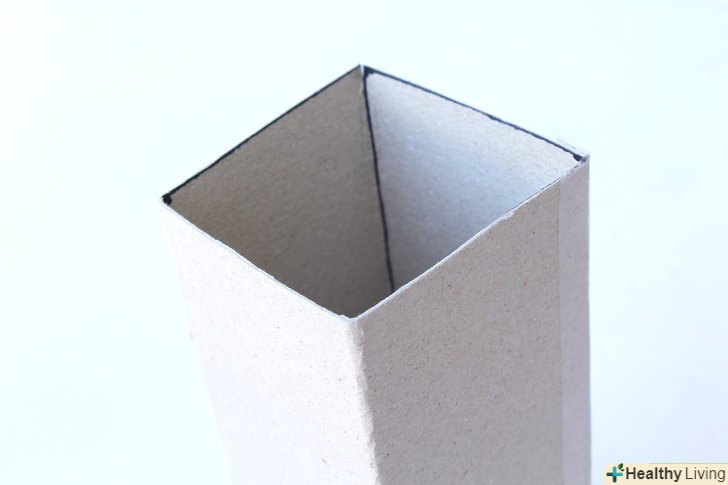

  2. Відріжте верх двох чистих пачок молока. візьміть дві порожні чисті пачки з-під молока (не менше ніж літр кожна), під розмір дзеркал. Відріжте і викиньте верхівки кожної, ретельно вимийте пачки зсередини.
    • Можна використовувати тубус з щільного картону.
    • Ви можете склеїти трубу з щільного картону. Візьміть великий лист, розріжте його на чотири смуги, і склейте скотчем [2] .

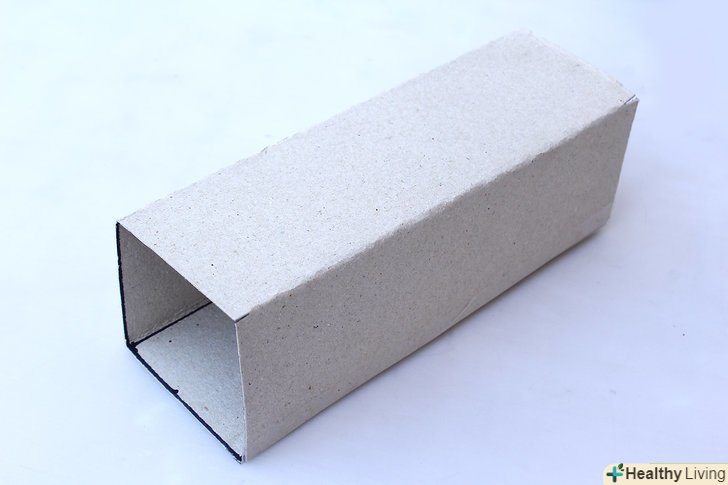

  3. Склейте дві пачки скотчем. зробіть з двох пачок одну довгу. Щоб труба вийшла надійніше, склеюйте скотчем зсередини теж.
    • Так можна збільшити довжину будь - якої труби, але чим довше перископ-тим менше зображення.

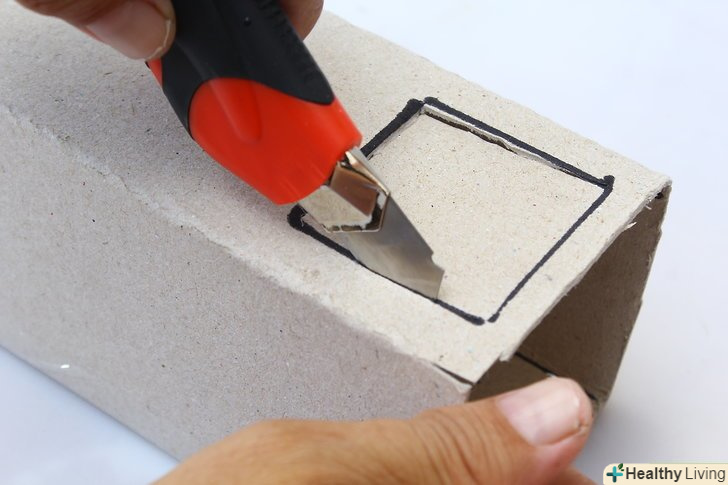

  4. Зробіть виріз з одного боку, під розмір дзеркала. покладіть дзеркало на пачку (відступивши 5-6 мм від краю), розмітьте виріз олівцем, зробіть виріз по розмітці.
    • Виріз найзручніше робити канцелярським ножем, але використовуйте його тільки під наглядом дорослих, тому що ніж дуже гострий.
    • Якщо ви взяли картонний тубус, приплюсніть одну сторону, щоб розмітити виріз.

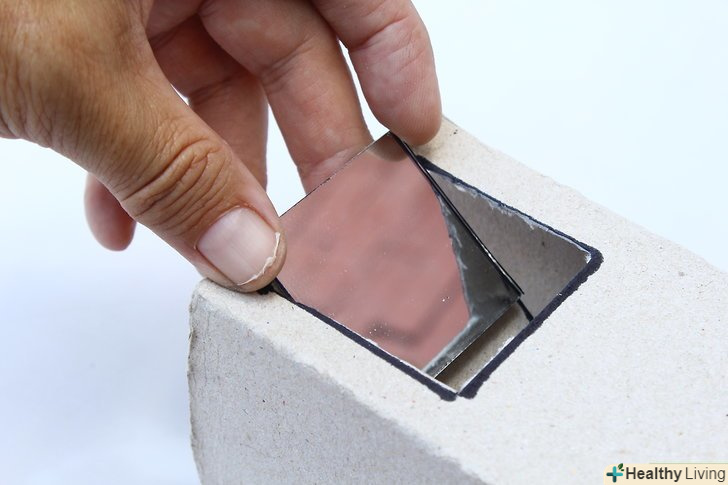

  5. Вставте дзеркало в виріз лицьовою стороною до себе під кутом 45 градусів. використовуйте клейові подушечки або двосторонній скотч, щоб закріпити дзеркало на внутрішній поверхні стінок. Розташуйте дзеркало так, щоб через виріз було видно всю його поверхню, і воно нахилялося в вашу сторону під кутом 45 градусів.
    • Якщо немає транспортира, вивірити кут 45 градусів можна лінійкою. Дзеркало і стінки коробки повинні являти собою рівнобедрений прямокутний трикутник, де дзеркало буде гіпотенузою.
    • Дзеркала зажадають підстроювання, тому поки не використовуйте клей.

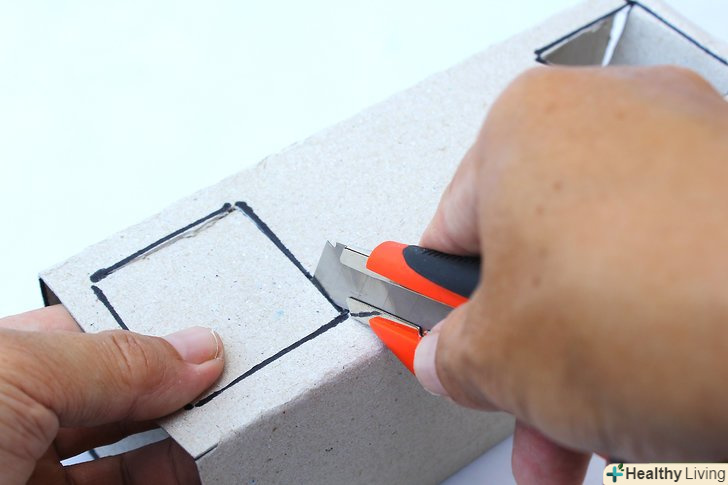

  6. Зробіть виріз на іншому кінці пачки з протилежного боку. розмітьте і зробіть виріз так само, як попередній.

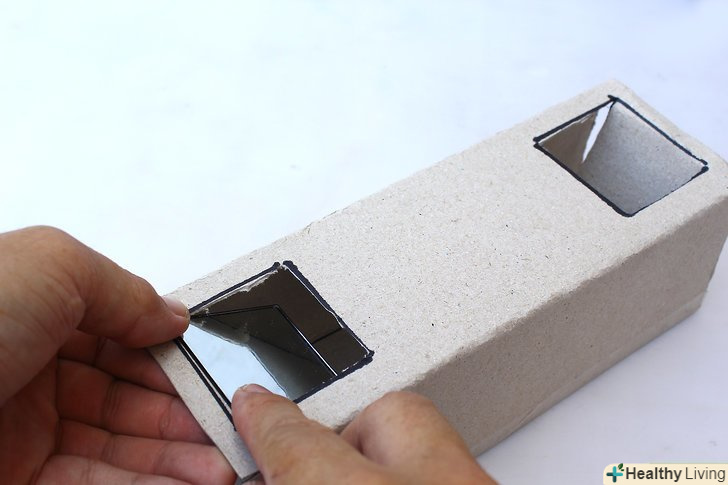

  7. Вставте друге дзеркало у другий виріз. як і перше дзеркало, його повинно бути видно цілком через виріз, і воно повинно бути розташоване під кутом 45 градусів. Під таким кутом перше дзеркало буде відбивати світло на друге дзеркало, і ви зможете побачити предмети через перископ.
  8. Зробіть Налаштування, дивлячись в перископ. продовжуйте їх рухати, поки не зможете бачити через верхній отвір, дивлячись в нижню. Якщо зображення нечітке або ви бачите тільки внутрішні стінки пачки, відрегулюйте їх, поки кожне з дзеркал не буде розташоване під кутом 45 градусів.

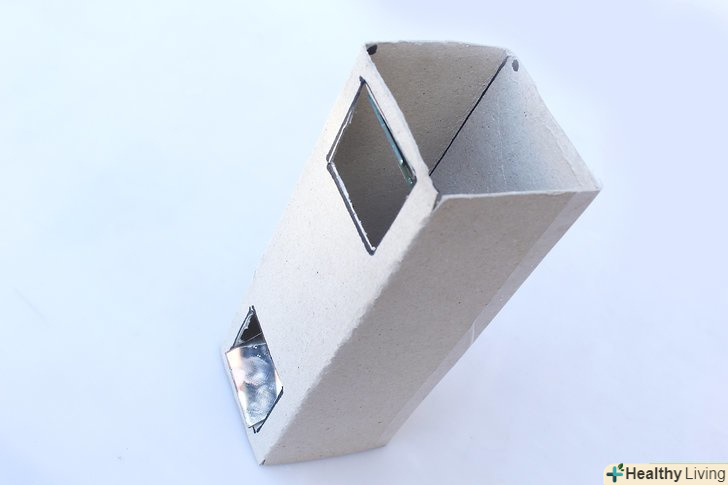

  9. Закріпіть дзеркала. Якщо липучки, клейових подушечок або скотча недостатньо, зміцніть дзеркала клеєм. Закріпивши дзеркала, ви зможете підглядати з-за рогу або спостерігати за обстановкою в натовпі, піднявши перископ над людьми.
    • Якщо вам заважає світло, зробіть окуляр, заклеївши непрозорим скотчем або чорним папером більшу частину нижнього вирізу.

Метод2З 2:
Перископ з труби ПВХ

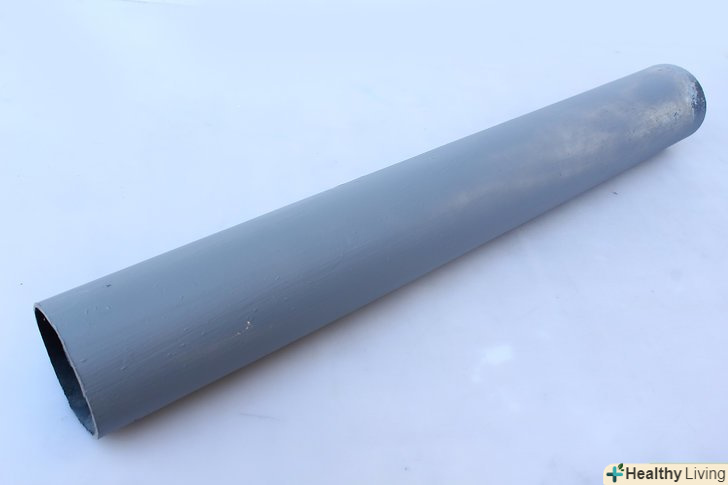

  1. Візьміть один-два обрізка труби ПВХ. потрібен відрізок 20-50 см, але чим довше, тим менше буде зображення [3] . Можна зробити перископ з двох труб трохи різного діаметру, щільно вставляються один в одного. Так ви зможете змінювати сектор спостереження, обертаючи перископ.
    • Трубу ПВХ можна купити в магазині товарів для дому.

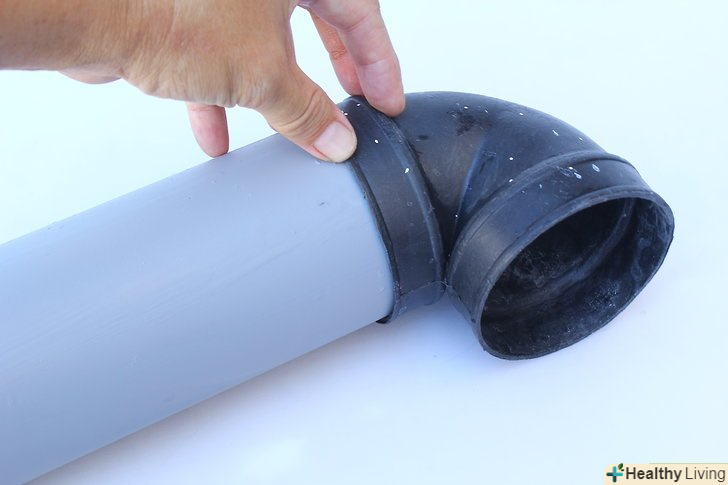

  2. Приєднайте коліно до кожного кінця труби. отвори колін повинні дивитися в різні боки, як на справжньому перископі.
  3. Знайдіть два дзеркала під розмір труби. Дзеркала повинні легко поміщатися всередині труб. Для цього перископа зручніше використовувати круглі дзеркала-їх можна купити в магазині або інтернеті.

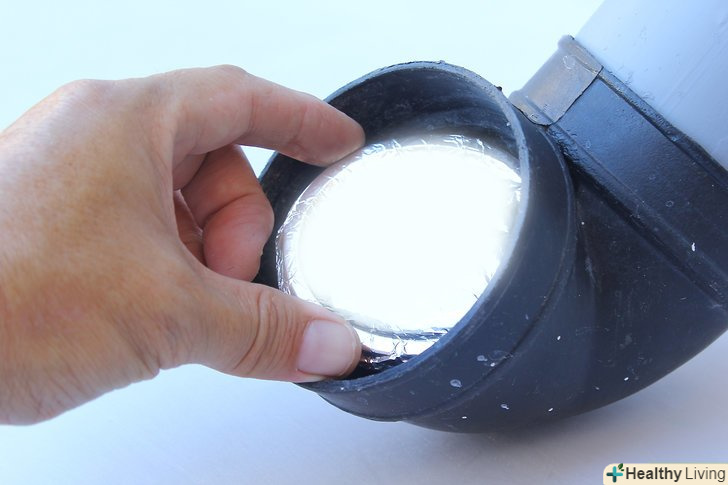

  4. Вставте дзеркало з одного кінця під кутом 45 градусів. використовуйте клейові подушечки або двосторонній скотч для закріплення дзеркала всередині коліна [4] . Налаштуйте дзеркало так, щоб було видно кут іншого коліна; або зніміть коліно і налаштуйте дзеркало, поки не отримаєте пряму видимість крізь трубу.

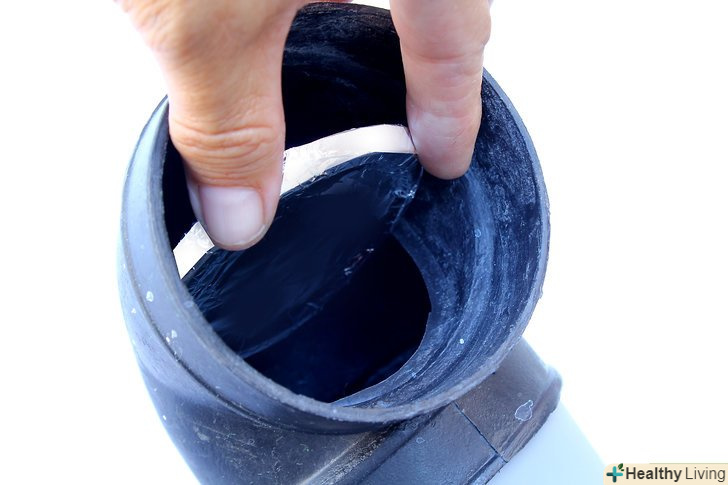

  5. Вставте друге дзеркало з іншого кінця. закріпіть дзеркало під кутом 45 градусів, щоб світло, відбите першим дзеркалом, потрапляв на друге дзеркало і виходив через окуляр.

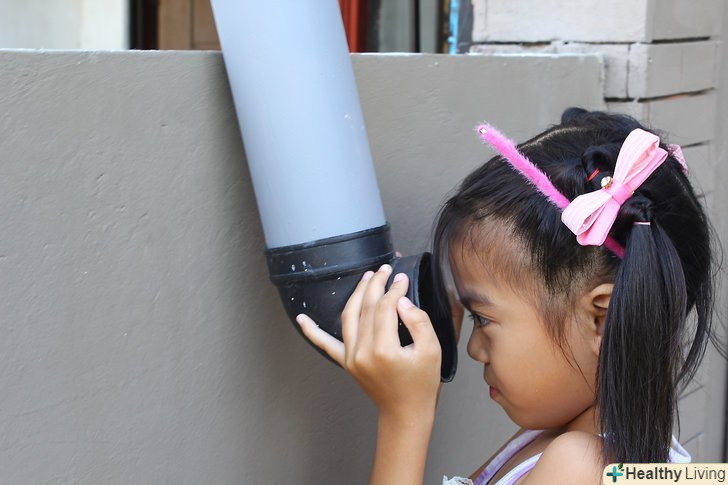

  6. Закріпіть дзеркала після регулювання. Налаштуйте дзеркала, поки не отримаєте чітке зображення, потім закріпіть їх кількома шарами скотча, клеєм або епоксидною смолою [5] .

Поради

  • Чим більше дзеркала, тим більше ви будете бачити.
  • Невеликі дзеркала можна нарізати зі старих компакт-дисків. Працюйте тільки в рукавичках, захисних окулярах і під наглядом дорослих. Щоб зробити диск менш крихким, нагрійте його феном, перед тим як розрізати.

Попередження

  • Будьте обережні при поводженні з ножицями або ножем для паперу. Дітям необхідно працювати під наглядом і за допомогою дорослих.

Що вам знадобиться

  • дві порожні пачки з-під молока або труба ПВХ (залежно від методу)
  • Два маленьких дзеркала
  • ножиці або канцелярський ніж
  • Скотч, двосторонній скотч, клейові подушечки
  • міцний скотч або клей
