Отже, в одному з апаратів розбовтався гвинт, і ви прийшли в скоб'яную лавку, щоб купити заміну. У магазині ви виявляєте, що всі ряди заставлені гвинтами, шайбами і гайками. Які гвинти брати? Щоб з'ясувати крок різьблення, прочитайте цей посібник.
Кроки
З'ясуйте маркування гвинтів. зазвичай пишуть щось на зразок:- #4-40 x .5
- 1/4-20 x 5/8
- M3-0.50 x 10

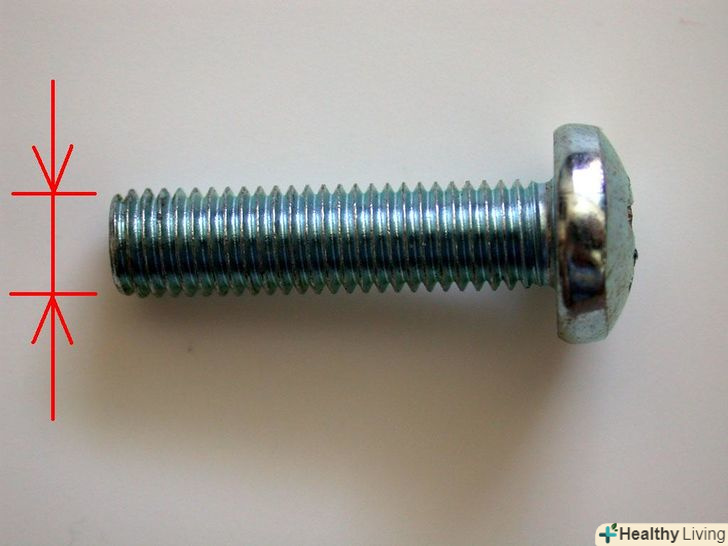

- Перше число означає Основний діаметр гвинта.
- За кордоном, в США, діаметр різьблення вимірюють в дюймах, лініях, точках і милах. Існують діаметри від #0 до #10, де #0 найменший розмір (6 точок), а #10 найбільший (1 лінія, 9 точок). Діаметри #12 і #14 теж зустрічаються, але зазвичай використовуються тільки в старому обладнанні, яке вимагає ремонту і реставрації. Номер #14 наближається до 1/4 дюйма в діаметрі, але не рівно 1/4 дюйма. Починаючи з # 1 різьблення (7 точок, 3 Міла) діаметр увиличивается на 13 Міл, таким чином, діаметр різьблення #2 - 0,086 дюйма, #3 - 0,099 дюйма і так далі. Для гвинтів більше ніж #10, першим числом вказують діаметр в дюймах. Так гвинт 1/4-20 в діаметрі становить чверть дюйма.
- Якщо різьблення метрична, наприклад M3.5, перше число після M означає Основний діаметр в міліметрах.

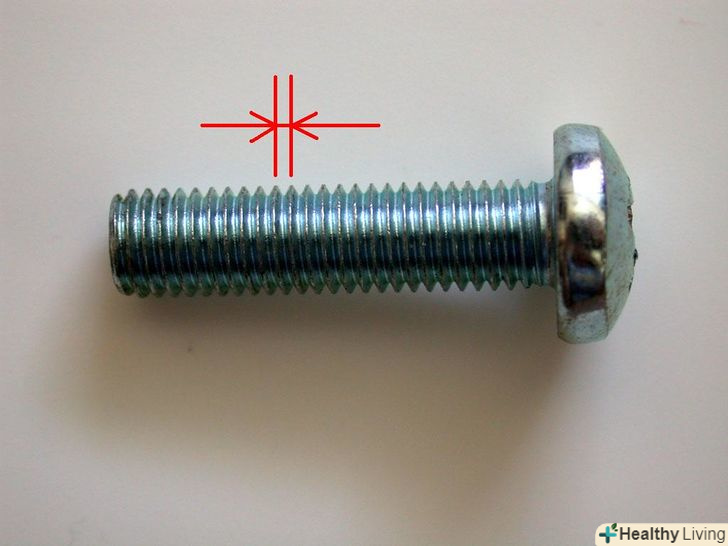

- Друге число показує відстань між двома однойменними елементами різьблення. це число виражає крок, наприклад між двома витками. Крок вимірюється в міліметрах, частках дюйма або числом ниток на дюйм.
- У США застосовують число ниток на дюйм. Наприклад гвинт 1/4 - 20 має 20 ниток на дюйм.
- У метричній системі крок між витками вимірюється в міліметрах. Так, у гвинта M2 x 0.4 відстань між витками становить 0.4 mm. Незважаючи на те, що в метричній системі існує більше двох стандартів кроку, крок різьблення часто не вказують; тому непогано б взяти з собою зразок.
- Основні метричні стандарти гвинтів бувають по системі DIN і JIS. Ці стандарти близько пов'язані між собою, і місцями ідентичні, але болт JIS M8 може не підійти замість болта DIN M8. Ще є американський ANSI метричний стандарт.

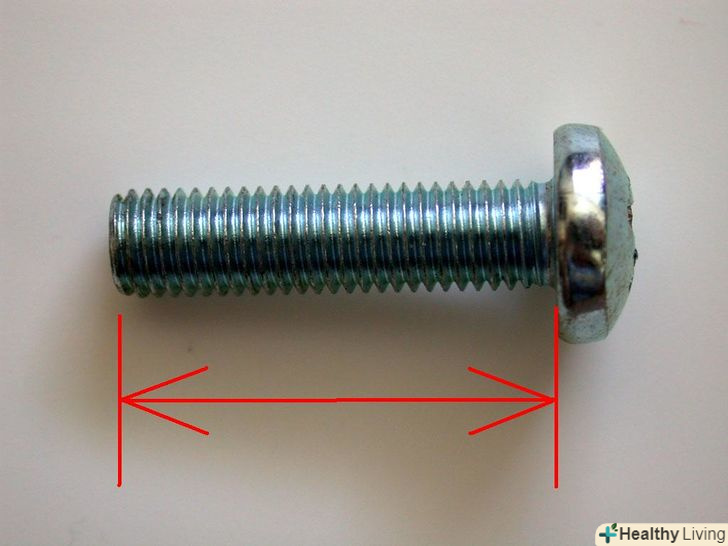

- Прочитайте довжину гвинта після x . Довжина гвинта вимірюється від кінця гвинта до початку головки, як показано на ілюстрації. Врахуйте, що довжина гвинтів з потайною головкою вимірюється разом з нею.
- Довжина американських гвинтів вимірюється в дюймах. Так, Довжина гвинта 1/4-20 x 3/4 становить три чверті дюйма, або сім з половиною ліній. Довжину висловлюють або простими дробами, або десятковими.
- Довжина метричних гвинтів вказується в міліметрах.
- Інше маркування.

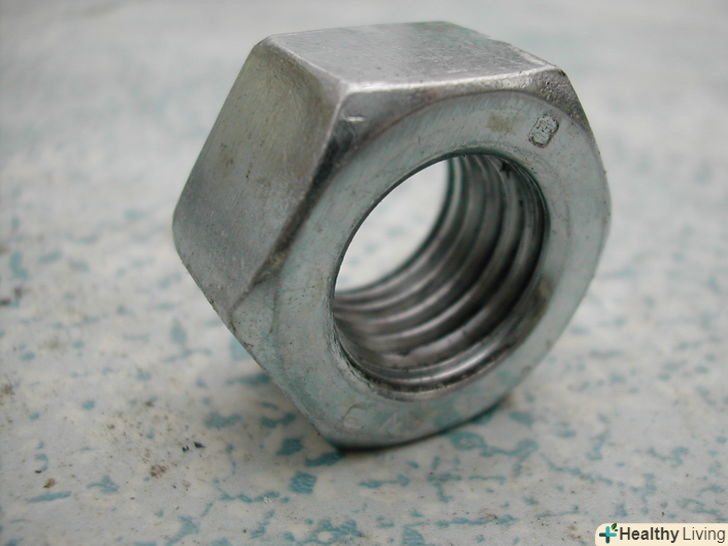

- Також застосовується клас посадки, вільно або туго буде закручуватися деталь. В основному використовуються класи 2A або 2B." а "вказує на те, що це зовнішня різьба, А" B", що це внутрішня, як на гайках. Число " 2 " вказує на середню Тугість закручування, інші числа (1 або 3) зустрічаються значно рідше.
- Буває маркування UNC, UNF або UNEF. За цими стандартами крок різьблення відрізняється. Найчастіше застосовується UNC.
- Внутрішній діаметр. Дорівнює діаметру отвору заготовки гайки перед нарізкою різьблення. У більшості випадків вказується зовнішній діаметр відповідної вставляється деталі.
Поради
- На самих метизах не вказують крок різьблення. Якщо крок невідомий, його можна з'ясувати за допомогою різьбового калібру. Якщо його немає у вас під рукою, спробуйте загвинтити кріплення на деталь з відомими параметрами. Негайно зупиніться, якщо відчуваєте сильний опір, щоб не зірвати різьблення.
- На кріпленні часто є позначки про клас якості застосовуваних матеріалів (наприклад, кріплення для авіації позначають особливо).
- Вголос маркування читають так:
- #4-40 x .5 -- " чотири і сорок на нуль-п'ять."
- 1/4-20 x 5/8 -- "чверть дюйма-крок двадцять на п'ять/восьмих."
- M3x0.5 x 10 -- "Емтрі крок нуль-п'ять на десять."
- У цьому посібнику описуються гвинти для апаратів і механізмів . Існують інші стандарти, такі як PG або British Whitworth, але вони рідко зустрічаються.
- Різьба в більшості випадків права, тобто деталь закручується за годинниковою стрілкою. Ліва різьба зустрічається на кріпленнях лез кухонних комбайнів, педалях мотоциклів і т. д.
- Якщо ви вкручуєте гвинт у щось тонке, гвинт повинен триматися не менше, ніж на трьох витках різьблення. Якщо витків менше, закріпіть деталь гайкою.
- У магазинах можна знайти спеціальні таблиці розмірів.
- Метрична різьба зустрічається частіше. Так, гвинт M4 знайти набагато легше, ніж 1/4".

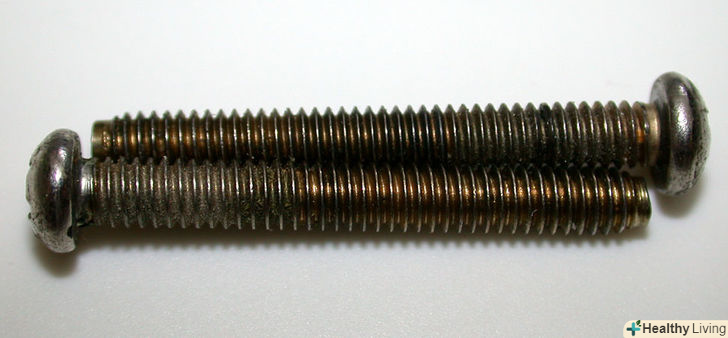

- можна скласти гвинти разом для порівняння кроку різьблення. Цим же способом порівнюється їх довжина.
Попередження
- Правильно підбирайте кріплення для роботи.
- Трубна конічна різьба підпорядковується зовсім іншим стандартам.
- Не плутайте метричні стандарти з дюймовими. Країна походження допоможе з'ясувати стандарт різьблення.
