Як згинати листовий метал: 13 кроків

Найчастіше для згинання металевих листів використовуються дорогі листозгинальні машини, але ви також можете виконати цю операцію і без подібних пристроїв. Зігнути листовий метал вручну можна в тому випадку, якщо він досить дрібний і тонкий для роботи. Дізнайтеся, як зігнути листовий метал, щоб виконувати різні роботи без використання листозгинальної машини.

Частина1З 3:
Підготуйтеся до згинання листового металу в лещатах

  1. Підготуйте все необхідне. відповідні інструменти допоможуть вам швидко і легко виконати роботу. Щоб зігнути листовий метал за допомогою лещат і молотка, вам знадобиться наступне:
    • 2 дерев'яних або металевих формових блоків;
    • Брусок з твердої деревини і міцна кувалда або молоток (необов'язково);
    • Калькулятор або онлайн-калькулятор для розрахунку вигину;
    • Маркер;
    • Транспортир;
    • Гумовий, пластмасовий або Шкіряний молоток;
    • Лінійка або вимірювальна рулетка;
    • Листовий метал;
    • Лещата.

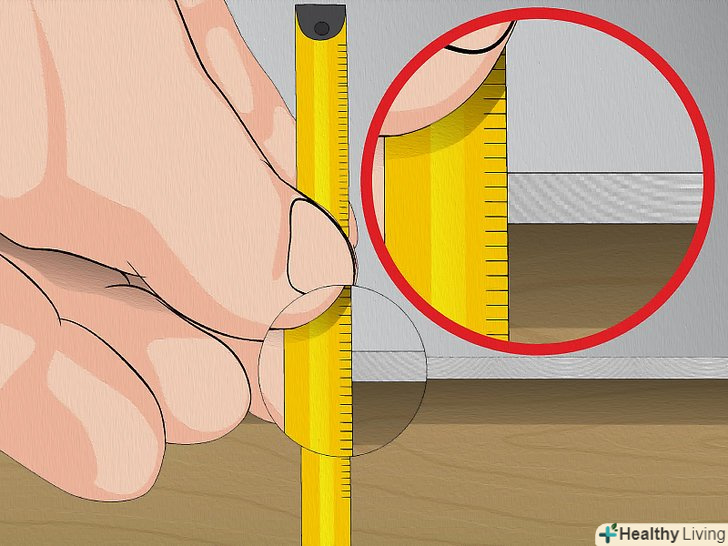

  2. Виміряйте товщину листового металу. це можна зробити за допомогою лінійки або вимірювальної рулетки. Товщину необхідно знати для того, щоб розрахувати допуск вигину.
    • Якщо листовий метал занадто товстий, для отримання потрібного вигину вам може знадобитися спеціальне обладнання, наприклад листозгинальна машина або паяльна лампа.

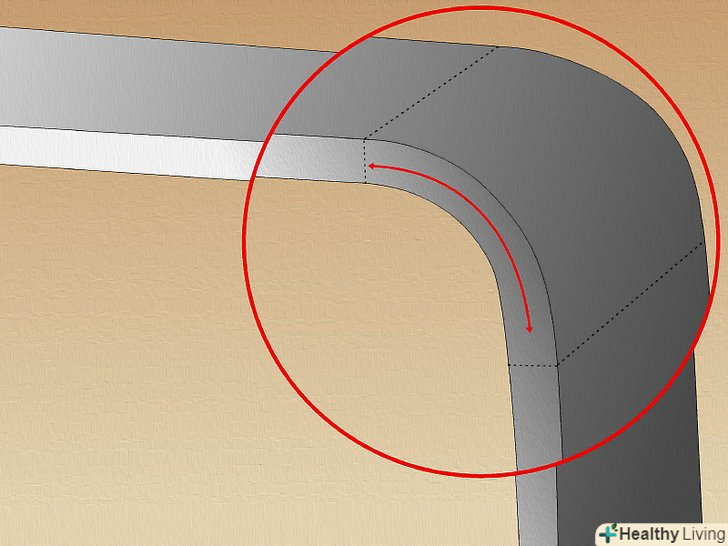

  3. Розрахуйте допуск вигину. в результаті вигину лист деформується і стане більше. Щоб обчислити, наскільки лист подовжиться на зовнішній поверхні вигину, вам знадобиться допуск вигину. Допуск вигину можна розрахувати за такою формулою: (π/180) x B x (IR + K x MT) = допуск вигину (BA), де B — кут, пов'язаний з кутом вигину (тобто доповнює його до 180 градусів), MT — товщина матеріалу, IR — внутрішній радіус, K — K-фактор. [1] [2] [3]
    • Щоб визначити значення k-фактора, внутрішнього радіусу і товщину матеріалу у вигляді десяткових дробів, можна використовувати Калькулятор для розрахунку допуску вигину (англійською мовою).
    • Наприклад, якщо ви хочете зігнути аркуш стандарту 24 (товщиною 0,64 міліметра) на кут 90°, розрахунки дадуть наступний допуск вигину: 0,017453 x 90 x (0,020 + 0,33 x 0,024) = 0,0438558984 дюйма = 1,11 міліметра.
    • Врахуйте, що метали мають різну пластичність. Надмірний вигин крихкого металу може привести до його розтріскування і руйнування. [4]

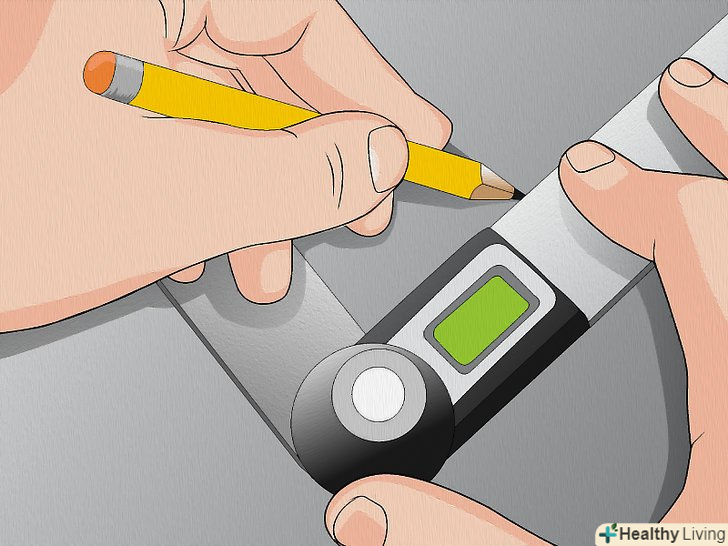

  4. Позначте лінії згину. розрахувавши допуск вигину, візьміть транспортир і маркер і проведіть виразну лінію через ту точку, в якій ви зігнете лист металу. Потім на підставі розрахованого допуску вигину проведіть другу лінію на проміжній відстані між лініями вигину (радіус вигину). Відстань між лініями вигину буде зростати в міру вигину листа. [5]

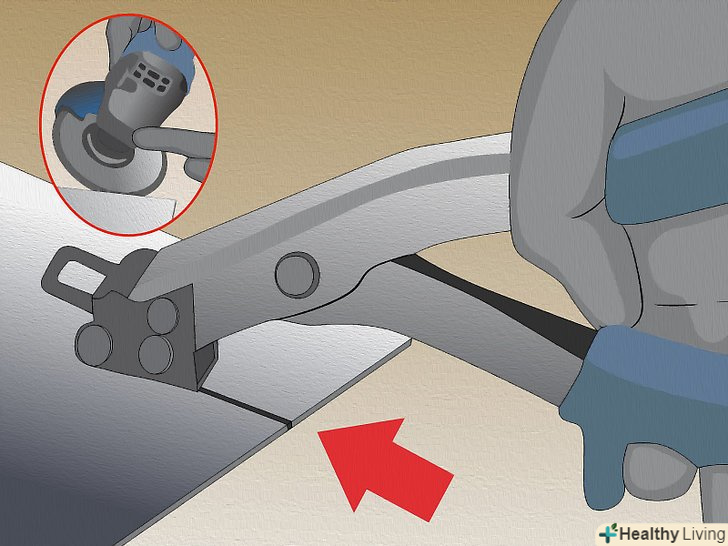

  5. Виріжте аркуш потрібного розміру. рекомендується залишити трохи (близько 6 міліметрів) зайвого матеріалу по краях. Не забудьте обробити краї напилком і згладити їх, так як задирки і тріщини по краях можуть привести до розтріскування всього листа. [6]

Частина2З 3:
Зігніть листовий метал в лещатах

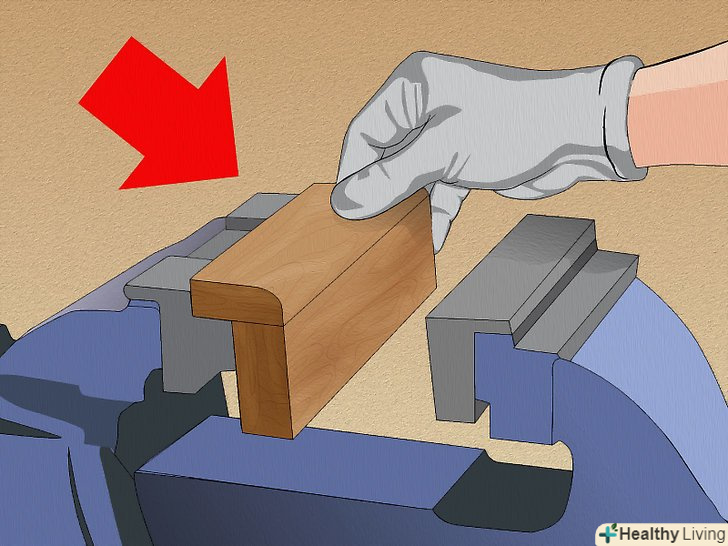

  1. Помістіть в лещата формові блоки. кути цих блоків повинні відповідати куту, на який ви хочете зігнути лист. Розмістіть блоки в лещатах так, щоб цей кут виступав з лещат зверху. [7]
    • Як правило, один з формувальних блоків має округлений кут, радіус якого відповідає радіусу вигину, що дозволяє отримати бажаний вигин. [8]

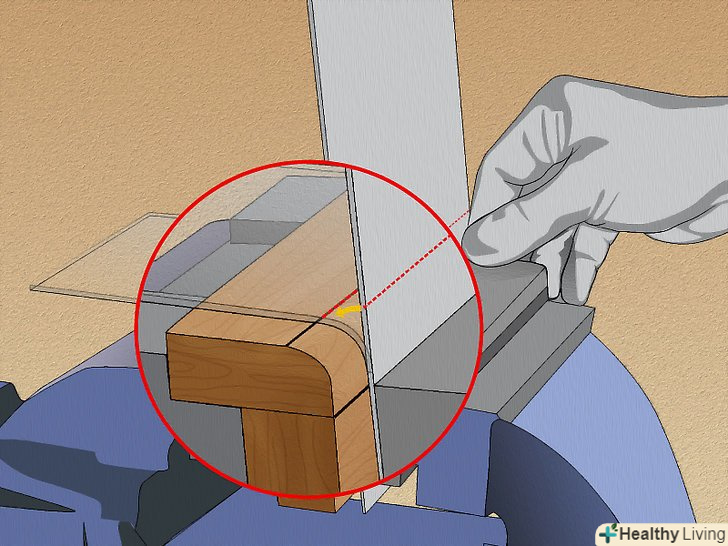

  2. Затисніть в лещатах лист металу. помістивши в лещата формувальні блоки, необхідно надійно затиснути металевий лист між ними. Простежте, щоб лінія вигину збігалася з краями блоків.

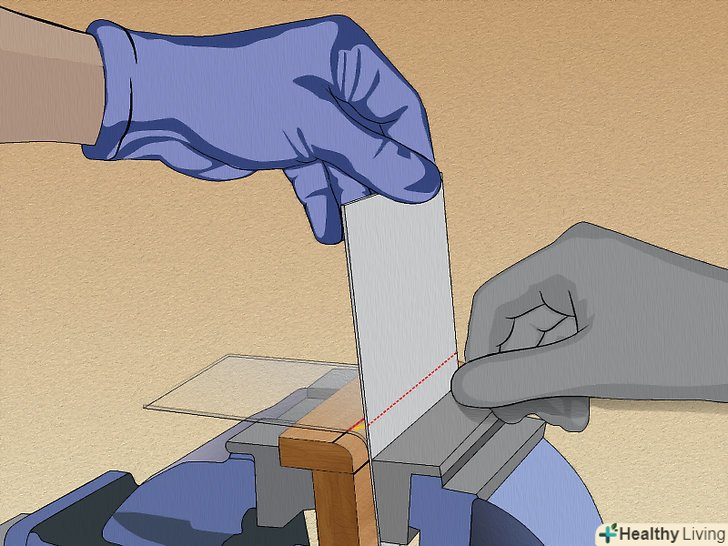

  3. Підіпріть виступаючий край листа. якщо край листа далеко виступає з лещат, закріпіть його, щоб він не бовтався, так як це може негативно позначитися на вигині. [9]
    • Подумайте про те, щоб попросити друга або колегу притримати виступаючий край листа. Обов'язково надіньте рукавички, щоб не порізатися.

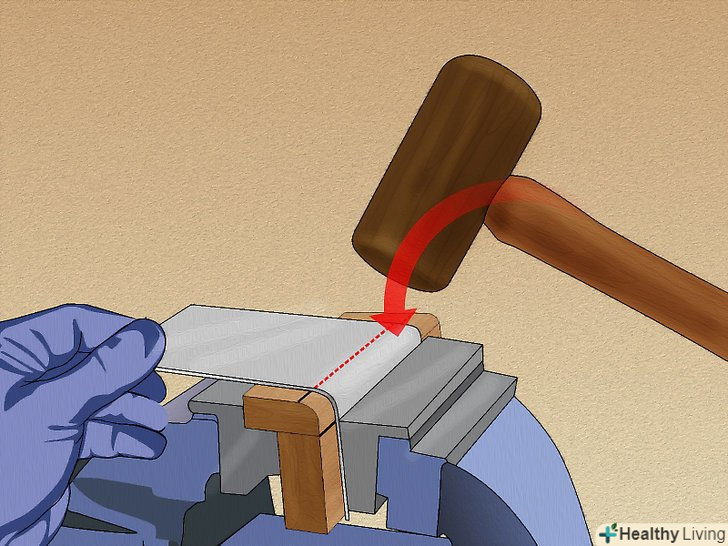

  4. Зігніть метал молотком. щоб не пошкодити лист металу і уникнути некрасивих вм'ятин, краще акуратно постукати по ньому гумовим, дерев'яним або шкіряним молотком. Стукайте по листу до тих пір, поки він не пригнеться до формувального блоку і не придбає потрібний вам рівний вигин. [10]
    • Почніть стукати з одного боку формується вигину. Поступово рухайтеся уздовж лінії вигину вперед і назад до тих пір, поки лист не зігнеться на потрібний вам кут.

Частина3З 3:
Як усунути можливі проблеми

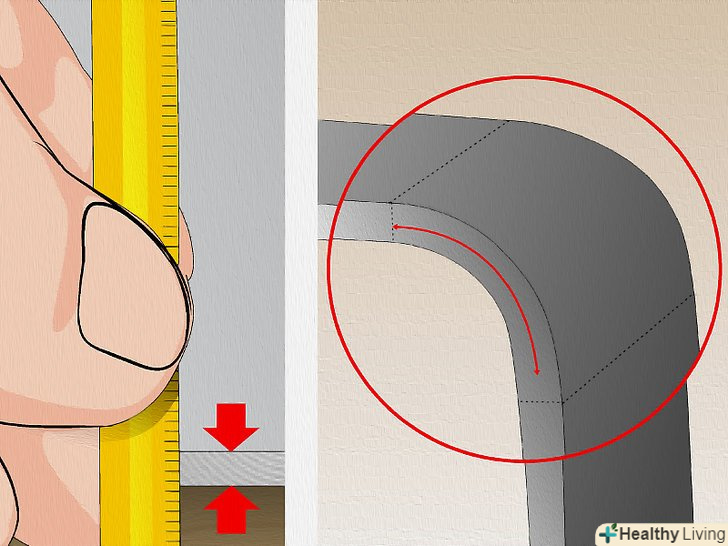

  1. Перевірте, чи правильно ви врахували товщину матеріалу при розрахунку допуску вигину. Назва цієї величини може ввести в оману. Вона відповідає стандартам товщини листових матеріалів, і її необхідно підставляти у вигляді десяткового дробу. [11]

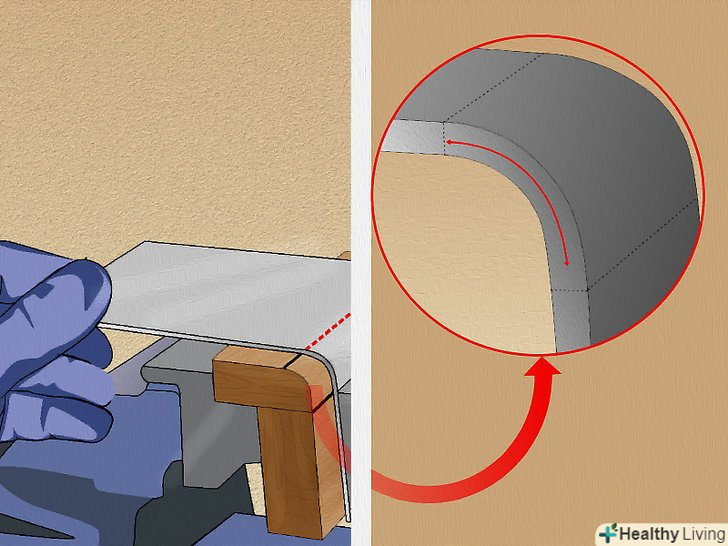

  2. Ще раз перевірте кут вигину. не виключено, що при розрахунку допуску вигину ви помилилися з кутом. Якщо ви хочете зігнути матеріал на кут менше або більше 90°, в формулу необхідно підставляти пов'язаний йому кут.
    • Наприклад, якщо ви хочете зігнути лист на 45°, слід відняти цю величину з 180° і підставити в формулу кут 135°. [12]

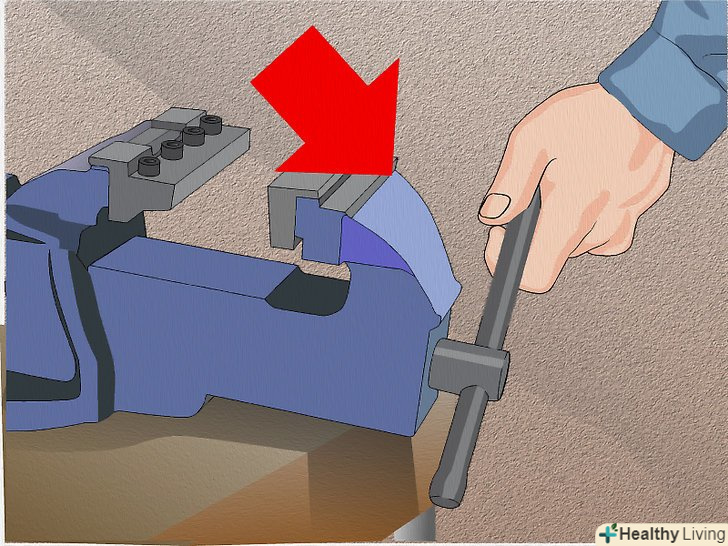

  3. Відрегулюйте Лещата. при вигині листового металу до нього необхідно докласти значних зусиль. Якщо ви недостатньо затиснули лист в лещатах або погано закріпили їх на столі, метал може вислизнути або загнутися не так, як ви хотіли.

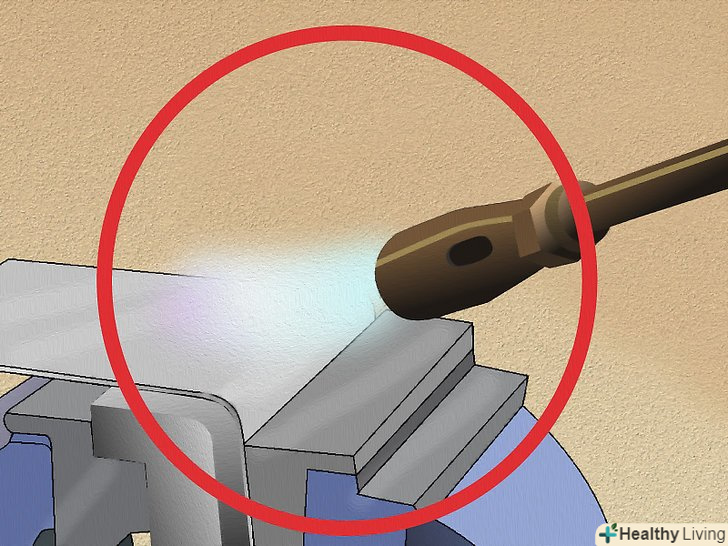

  4. Якщо метал погано згинається, спробуйте нагріти його. при цьому слід бути гранично обережним. Якщо ви хочете зігнути товстий лист, можна розігріти його вздовж лінії вигину за допомогою паяльної лампи, щоб він легше деформувався.
    • Врахуйте, що багато промислових металів мають дуже високі температури плавлення, і необережне використання паяльної лампи може пошкодити листовий метал або ваші інструменти.

Поради

  • Щоб ліквідувати або поліпшити нерівний вигин, прикладіть до нього брусок з твердої деревини і зі зростаючою силою постукайте по лінії вигину міцної кувалдою або молотком.
  • У деяких випадках, наприклад для згинання товстих листів металу, вам може знадобитися листозгинальна машина. У продажу є досить недорогі листозгинальні машини для домашніх робіт або заняття малим бізнесом. У той же час гідравлічні листозгинальні машини з комп'ютерним управлінням дуже дорогі і призначені для великих підприємств і промислових робіт.

Попередження

  • Перевірте, чи правильно ви розрахували допуск вигину, перш ніж приступати до роботи. Якщо ви помилилися в обчисленнях, вигин вийде неправильним, і лист може зруйнуватися.

Що вам знадобиться

  • Два дерев'яних або металевих формових блоку.
  • Брусок з твердої деревини і міцна кувалда або молоток (необов'язково).
  • Калькулятор або онлайн-калькулятор для розрахунку вигину.
  • Маркер.
  • Транспортир.
  • гумовий, пластмасовий або Шкіряний молоток.
  • лінійка або вимірювальна рулетка.
  • листовий метал.
  • Лещата.
