Як створити паралельний електричний ланцюг

При приєднанні електричних пристроїв до живлення можна використовувати або лінійне, або паралельне підключення. При паралельному підключенні струм йде по декількох напрямках, і кожен пристрій має власну ланцюг харчування. Перевагою паралельного підключення є те, що при поломці одного пристрою, струм не перестане надходити до інших. [1] Крім того, кілька пристроїв можуть підключатися до мережі одночасно без зниження потужності в ватах. Створення паралельного електричного кола не є складним завданням, а тому служить відмінним проектом, що дозволяє зрозуміти принцип роботи електрики.

Метод1З 2:
Створення простої паралельної електричної ланцюга з алюмінієвої фольги

  1. Враховуйте вік і навички людини, яка буде виконувати проект. створення паралельного ланцюга є відмінним і простим експериментом для учнів школи, які вивчають електрику. Даним метод прекрасно підходить для молодших учнів, які можуть бувальщина не дуже спритними, і яким ви не можете довірити використовувати гострі інструменти.
    • Якщо експеримент з паралельним електричним ланцюгом є частиною плану уроку, то можна попросити дітей скласти свій список питань і припущень про те, що станеться під час експерименту і чому.

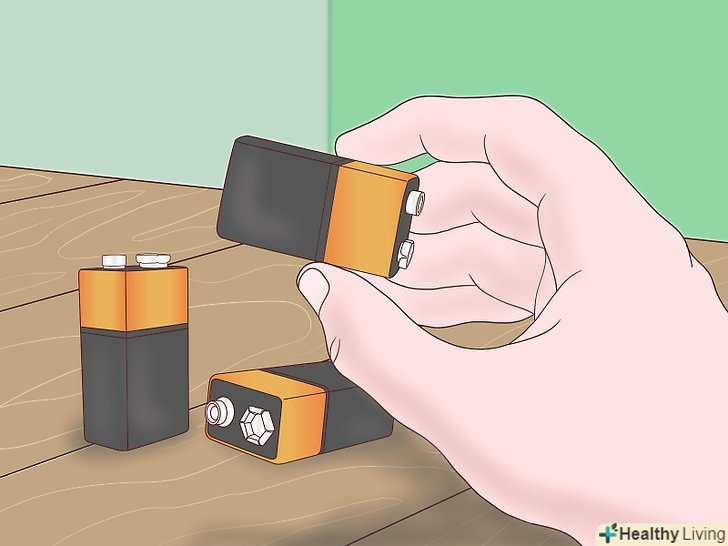

  2. Виберіть джерело живлення. найдешевшим і найбільш зручним джерелом живлення буде батарейка. При цьому відмінним вибором є дев'ятивольтова батарея.

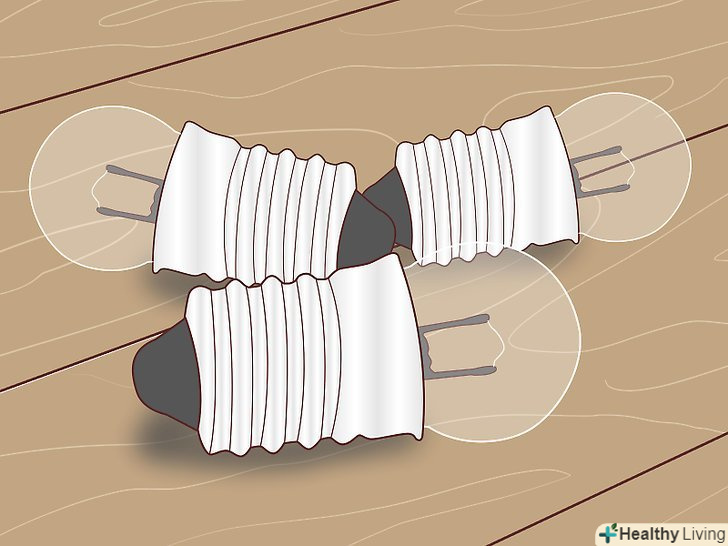

  3. Виберіть електричні пристрої. саме їх ви і будете підключати до джерела живлення. Ми опишемо створення паралельної електричного кола на прикладі лампочок (їх знадобиться дві штуки); також можна використовувати діоди.
  4. Підготуйте дроти. Ви будете використовувати алюмінієву фольгу в якості проводів при створенні електроланцюга. Саме фольга буде з'єднувати джерело живлення з пристроями.

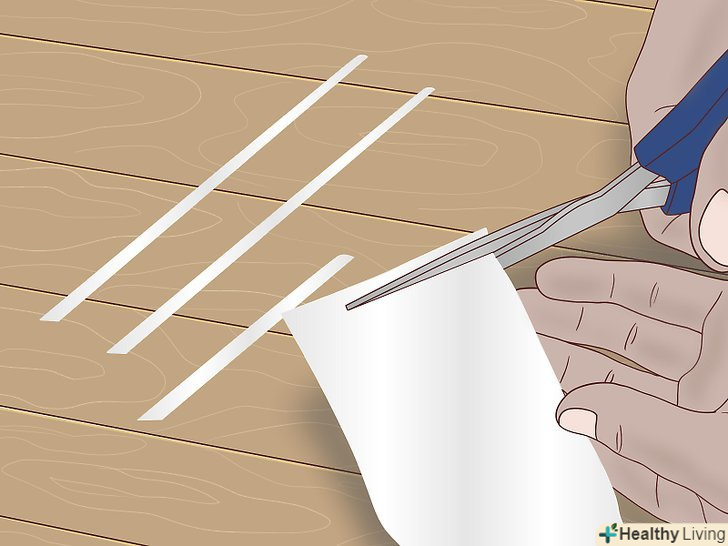

    • Виріжте з фольги чотири вузьких смуги: дві по 20 см і дві по 10 см.по ширині вони повинні бути приблизно з діаметр соломинки для пиття.

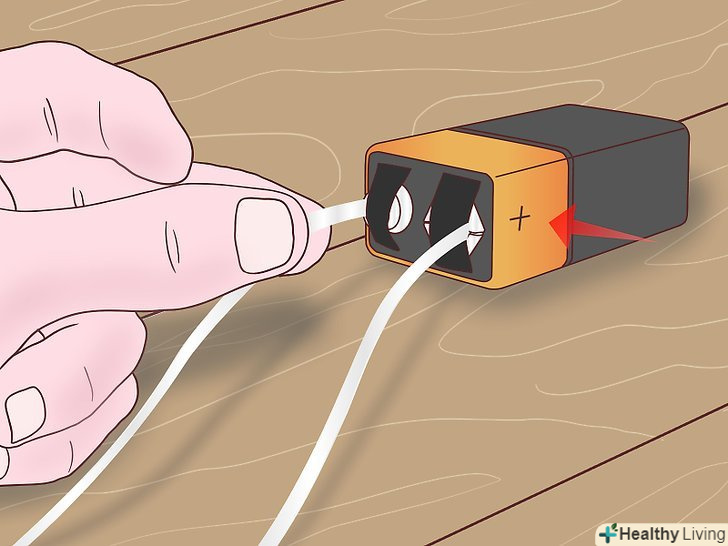

  5. Довгі смуги фольги приєднайте до батареї. тепер ви готові почати створювати паралельну електричну ланцюг.
    • Візьміть одну з 20-сантиметрових смуг і приєднайте до плюса на батареї. [2]
    • Візьміть іншу 20-сантиметрову смугу і приєднайте до мінуса на батареї. [3]
  6. Підключіть лампочки. Тепер ви можете приєднати пристрої до імпровізованих проводів з фольги.

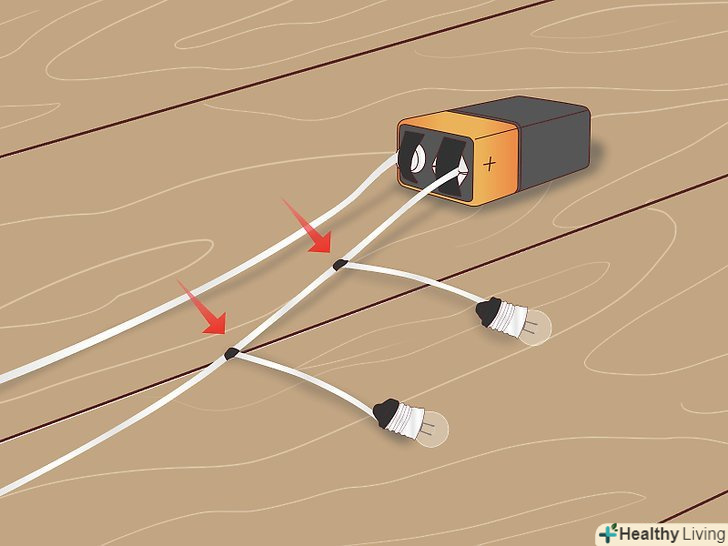

    • Візьміть дві 10-сантиметрових смуги і одним кінцем намотайте на довгу смугу, що виходить з плюса на батареї. Одну 10-сантиметрову смугу приєднайте неподалік від кінця 20 – сантиметрової смуги, а другу-приблизно на 8 см ближче до батареї. [4]
    • Оберніть вільні кінці коротких смужок навколо лампочок. Вам може знадобитися прикріпити їх за допомогою ізоляційної стрічки.

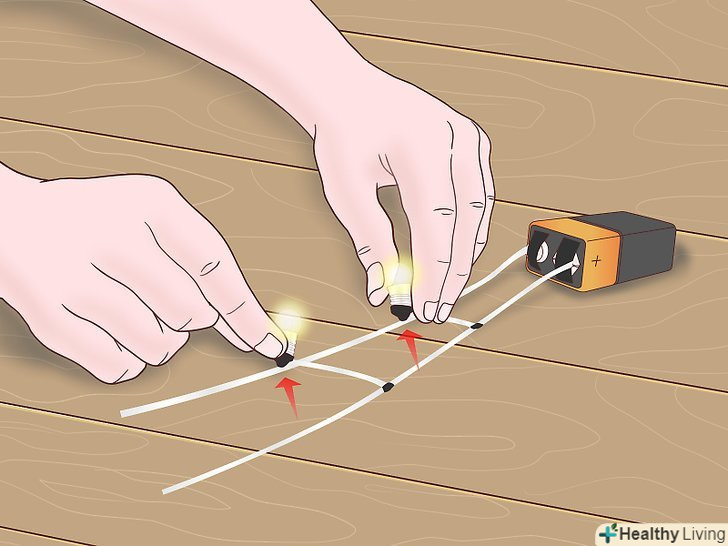

  7. Замкніть паралельну електричну ланцюг. коли ви закінчите з'єднувати всі елементи паралельної ланцюга, ваші лампочки почнуть світитися.
    • Прикладіть лампочки до другої довгій смузі фольги, що йде від мінуса батареї.
    • Лампочки повинні яскраво засвітитися!

Метод2З 2:
Створення паралельної електричного кола з проводів і вимикача

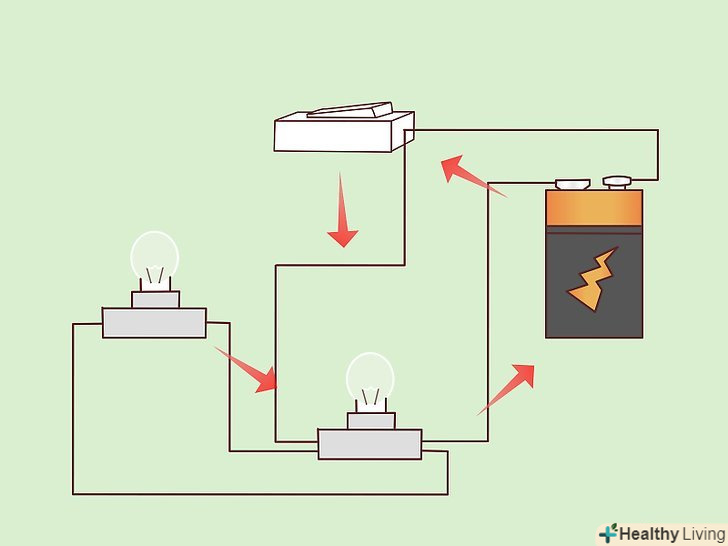

  1. Виберіть даний метод в якості ускладненого проекту. незважаючи на те, що створення паралельного ланцюга є нескладним завданням, в даному випадку вам буде потрібно мати при собі дроти і вимикач. Цей метод підійде для учнів старшого віку.
    • Даний метод має на увазі зачистку кінців проводів, але якщо у вас немає для цього спеціального інструменту (стриппера), або якщо ви не хочете довіряти цю роботу дітям, то можете звернутися до вищевказаного спрощеного методу.

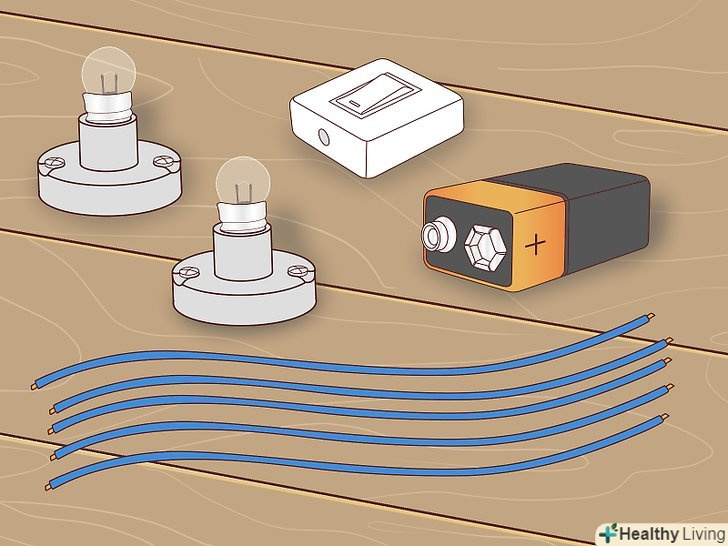

  2. Зберіть все необхідне для створення паралельної електричного кола. буде потрібно небагато: джерело живлення, дроти, як мінімум, два пристрої (споживають електрику) і вимикач.
    • Ми рекомендуємо використовувати в якості джерела живлення батарею. Вам відмінно підійде дев'ятивольтова батарея.
    • Ви будете використовувати Ізольовані дроти для передачі електрики. Підійдуть будь-які дроти такого виду, але зазвичай неважко знайти мідні.
    • Вам доведеться нарізати дріт на кілька шматків, тому переконайтеся в тому, що у вас достатньо його довжини (0,7-1,0 м).
    • Ми плануємо використовувати в якості електричних пристроїв лампочки, але також можуть бути використані діоди.
    • Вимикач і все інше ви зможете знайти в будь-якому магазині електротоварів або в господарському магазині.
  3. Підготуйте дроти. по проводах буде передаватися живлення від батареї до пристроїв.
    • Розріжте наявний провід на п'ять шматків (довжиною по 15-20 см).

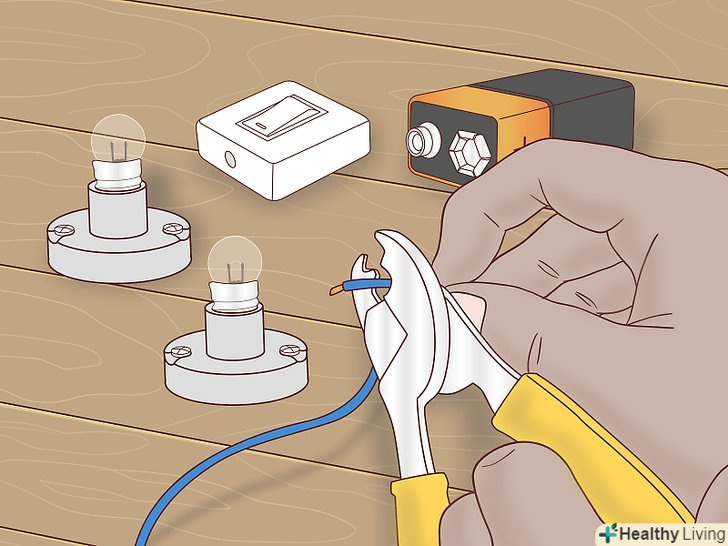

    • Обережно видаліть приблизно по 1,5 см ізоляції з кожного кінця всіх шматків проводів.
    • Найкраще використовувати стриппер для зачистки проводів, але якщо у вас його немає, то можна застосувати ножиці або кусачки (тільки не пошкодити сам провід).

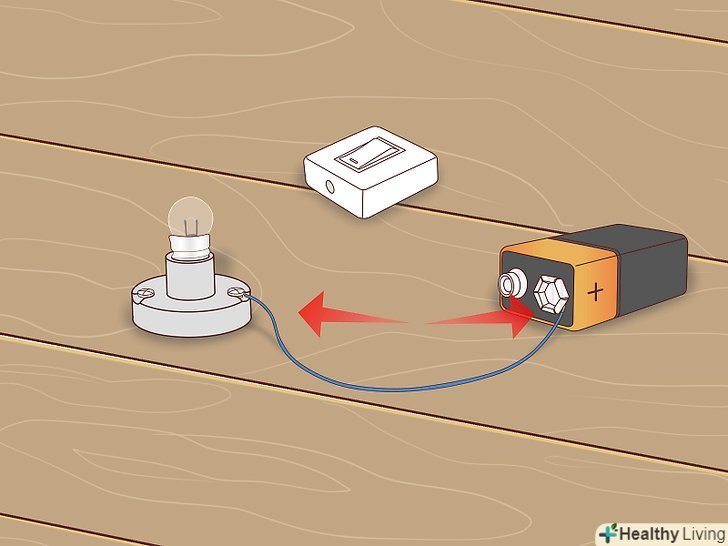

  4. Приєднайте першу лампочку до батареї. Підключіть один з проводів до плюса на батареї і примотати другий його кінець до лівої сторони однієї з лампочок. [5]

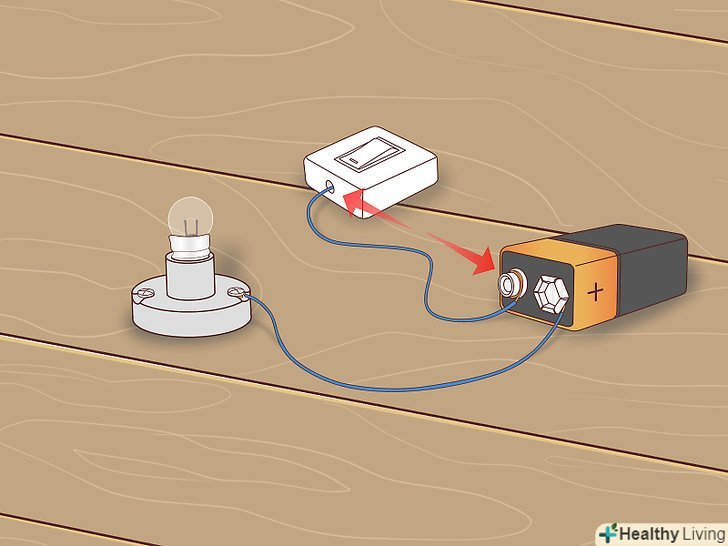

  5. Почніть приєднувати вимикач до батареї. візьміть інший шматок дроту і приєднайте його одним кінцем до мінуса батареї. Другий його кінець підключіть до вимикача. [6]

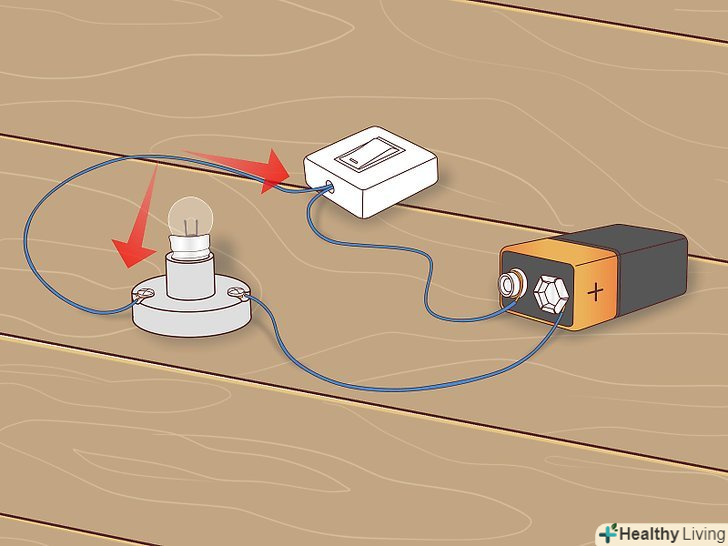

  6. Приєднайте вимикач до першої лампочки. взявши інший шматок дроту, приєднайте його спочатку до вимикача, а потім до правої сторони першої лампочки. [7]

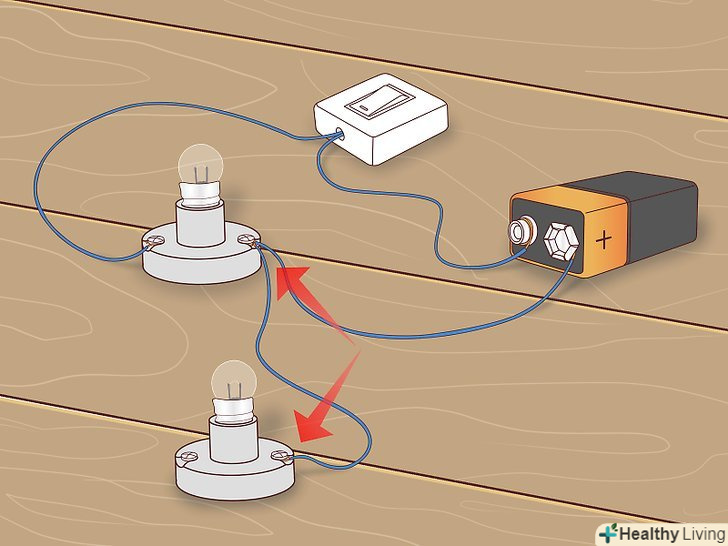

  7. Підключіть другу лампочку. Візьміть четвертий шматок дроту і прикріпіть його одним кінцем до лівої сторони першої лампочки, а потім приєднайте інший кінець до лівої сторони другої лампочки. [8]
  8. Завершіть створення паралельного електроланцюга. взявши останній шматок дроту, приєднайте його одним кінцем до правої сторони першої лампочки, а другий кінець прикріпіть до правої сторони другої лампочки.

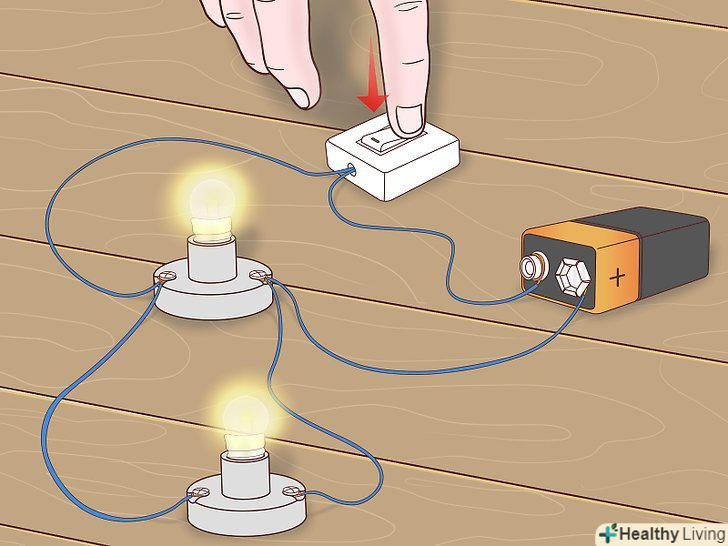

  9. Увімкніть вимикач. Увімкніть вимикач, і ви побачите, що обидві лампочки почнуть світитися. Вітаємо, ви успішно створили паралельний електричний ланцюг!

Поради

  • Вам може здатися зручним фіксувати всі місця з'єднань за допомогою ізоляційної стрічки.

Попередження

  • Не використовуйте високий вольтаж і велику силу струму в амперах без належного захисту.
  • При зачистці кінців проводів не пошкодите сам провід. Найкраще користуватися спеціально призначеним для цього стріппером.
  • Будьте обережні з лампочками, вони досить крихкі.
