Як зібрати арматурну конструкцію: 15 кроків

Намалюйте проект. для складних бетонних конструкцій інженер або архітектор зазвичай проводить роботу з технічного дизайну і надає специфічну інформацію щодо розмірів, конфігурації і положенні арматури на планованому об'єкті. Планування виготовлення і установки, так само як і план робіт - ваша первісна задача.

Закупіть арматуру. для простих проектів, типу звичайного фундаменту і арматурних плит, ви можете купити необхідні арматурні стрижні в будівельному центрі або на складах товарів для дому. Для складних об'єктів, таких як фундаментні балки, стіни, резервуари та інші об'єкти, вам потрібні спеціальні форми, які робляться фахівцем з виробництва арматурних конструкцій. Ось кілька прикладів:

• Арматурні хомути, або скоби. Їм надається така форма, яка дозволяє скріплювати поперечні стрижні в багатьох конструкціях, які часто називають ящик . Вони створюють раму, яка утримує великі стрижні в потрібному положенні і можуть бути круглими, квадратними, прямокутними або навіть складати комбінацію з декількох форм.
• Стикові стрижні. Вони зазвичай мають L форму, або прямий стрижень з вигином в 90 градусів з одного боку.
• Кутові стрижні. Вони теж L форми, але довжина обох сторін від вигину дорівнює.
• Обхідне коліно. Його форма може бути різною, від Z -форми до комбінації різних кутів, використовується для укріплень ступенів бетонних сходів і рівнів бетонного фундаменту.
• Монтажні петлі. Це стрижні U -подібної форми, які використовуються для зчеплення двох або більше заготовок плит або для додання додаткової міцності збірному бетонному виробу.
• Довгі стрижні з U -образним вигином на одному або обох кінцях, які зчіплюють два або більше рівня арматурної конструкції.



Звіртеся зі своїм планом проекту. якщо ви купуєте товар у виробника, постачальник, як правило, ознайомиться з вашим інженерним планом і зробить робочий креслення з деталями і поясненнями по кожному арматурному стрижню, використовуваному в конструкції. Для простих проектів ваш план будівлі повинен містити просторові вимоги і розміри арматурних стрижнів. Використовуйте цю документацію для визначення, як правильно розташувати стрижні.

Виберіть спосіб, яким ви скріпите між собою арматуру. найчастіше, стрижні пов'язують між собою загартованої металевим дротом, яка продається в чотирьохфунтових бухтах, або попередньо порізана на шматочки з петлями на кінцях. Останній метод простіше у використанні для новачків, але дорожче, так що досвідчені будівельники вибирають перший варіант.

Приготуйте місце, де буде встановлюватися залізобетонна конструкція. Грунт повинен бути вирівняний і утрамбований, роботи по установці водоподачі і каналізації та електричних проводів під землею закінчені. Окресліть периметр, де буде розташовано бетонну будівлю, після утрамбовки грунту і перевірки підведених комунікацій.

Визначтеся, що буде встановлено раніше - опалубна форма або арматурний каркас. для великих фундаментних блоків, де використовується важка арматура, спочатку встановлюють опалубні форми, для бетонних стін і фундаментних балок спочатку встановлюють одну сторону опалубка, потім арматуру і потім Інші частини опалубка, що дозволить правильно встановити і закріпити стрижні. Перед установкою бетонних плит необхідно підготувати грунт, на яких вони будуть лежати - обробити від термітів, встановити гідроізолюючий шар або шар герметика.

Відкалібруйте арматуру. розкладіть окремі стрижні, арматурні хомути і стикові стрижні відповідно до схеми. Для прикладу візьмемо бетонну плиту розміром 365 х 365 см з довжиною арматурного стрижня в 20 см з одного боку і 30 з іншого. Визначте розмір стрижнів для кожного напрямку, позначте два або три стрижня з зразковим розміром і розташуйте їх в потрібному порядку, далі прорахуйте необхідну кількість стрижнів. Найчастіше, схеми розташування арматури дуже специфічні, наприклад, “18 стрижнів (номер 5), 350 см завдовжки, по половині в обидві сторони". Це означає наступне: вам потрібно 18 штук, стрижнів розміру 5 (1,25 см діаметром), по 9 стрижнів в різному напрямку, верхні паралельно нижнім.

Зв'яжіть стрижні. це головна тема даної статті. Зв'яжіть арматурні стрижні, закріпивши їх в правильному положенні, щоб вийшов каркас зберіг свою форму.

Встановіть кожен стрижень на своє місце, згідно з планом, описаним вище. позначити стрижні можна милом, фарбою, крейдою або спреєм.

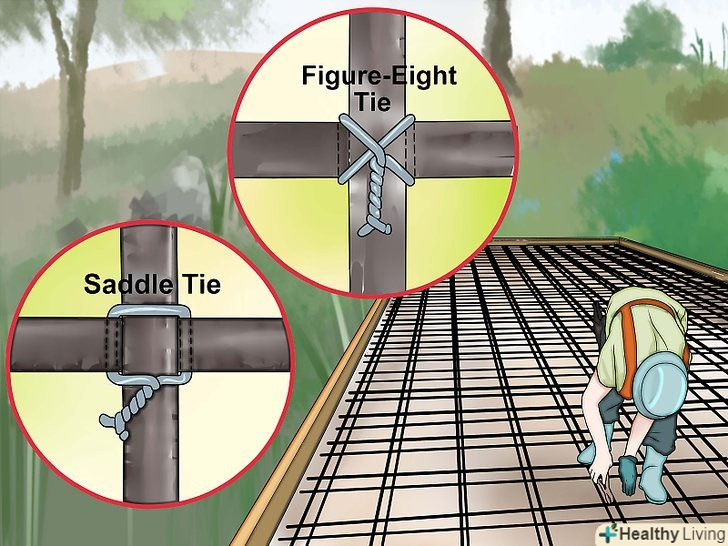

Виберіть тип вузла. для звичайних заготовок, коли тиск бетону на арматуру під час установки мінімально і зміщення поверхонь малоймовірно, досить простого щільного закручування дроту навколо місць перетину стрижнів. Цей вузол називається скрутка , його можна зав'язати за допомогою круглогубців і відрізка дроту з петлями по краях, про який говорилося раніше. Також це легко можна зробити за допомогою пари дев'ятидюймових плоскогубців і дроту з дротяної котушки. Для інших конструкцій, де тиск бетону може змістити арматуру, або необхідно більше сили, щоб утримати арматуру в потрібному положенні, потрібні більш складні вузли. Ось деякі з них зі спрощеним описом:

• "вісімка". Оберніть дріт навколо заднього стрижня, перекиньте по діагоналі на лицьовій стрижень, оберніть його і поверніть назад до заднього. Далі закрутіть кінці дроту. Потім обріжте дріт від мотка і загніть гострі кінці до арматури. Цей вузол добре утримує перпендикулярні стрижні, не даючи їм зміщуватися по діагоналі.
• Поздовжній вузол. Також, як і для "вісімки", обмотайте задній стрижень, потім перекиньте дріт на лицьовій паралельно стрижню. Потім запустіть кінець дроту назад до заднього стрижня і знову поверніть до лицьового. Далі закрутіть кінці дроту, обріжте її і загорніть гострі краї до стрижня. Цей вузол часто використовується для зв'язування арматури, по якій будівельник буде підніматися вгору для її подовження новими стрижнями. "Вісімка" і поздовжній вузол часто взаємозамінні, проте, кажучи технічною мовою, у кожного з них є свої переваги при різних обставинах.
• Комбінація "вісімки" і поздовжнього вузла з додатковою обмоткою навколо вертикальних стрижнів може використовуватися для збільшення міцності вузла, так, щоб стрижні не зісковзнули, якщо дати їм навантаження або коли в форму почнуть заливати бетон.

Скористайтеся плоскогубцями, щоб сильніше затягнути вузли. для всіх перерахованих вище вузлів обрізайте дріт не провідною рукою (наприклад, якщо ви лівша, відрізайте правою рукою). Візьміть кінець дроту плоскогубцями, затиснутими в правій руці, і оберніть його навколо заднього стрижня, як описано в першому кроці для обраного Вами вузла. Направте його туди, де буде виконаний наступний крок для зав'язування обраного Вами вузла, потім, досягнувши потрібної точки, захопіть його знову плоскогубцями і направте в точку виконання наступного кроку, добре натягуючи дріт. Допомагайте лівою рукою натягнути дріт, щоб вона щільно прилягала до стрижня на кожному кроці вузла. Відмотайте стільки дроту, щоб ви могли легко захопити її плоскогубцями, обмотайте навколо стрижнів і закрутіть два кінці разом в кінці. Добре натягніть дріт, щоб вузол щільно затягнувся.

Пов'язуйте всі необхідні арматурні стрижні в правильному порядку. звіртеся з планом, щоб переконатися, що всі компоненти на своєму місці. Часто в складних арматурних конструкціях ви помітите кілька сполучних елементів, які доповнюють основні стрижні, про які ми говорили раніше. Ось ті, на які варто звернути увагу:

• Блокові стрижні. Коли ви встановлюєте бетонні конструкції, на які згодом будуть встановлені якісь кам'яні елементи, для них в плані ви знайдете блокові стрижні-вертикальні стрижні для зміцнення осередків, і, отже, зміцнення всього блоку, який буде експлуатуватися в умовах підвищеного зносу. Ці стрижні прив'язуються до стрижнів фундаменту таким чином, щоб вони опинилися по центру осередку блоку. Щоб розмістити їх правильно, вам потрібно провести "лінію стіни", а потім визначити обсяг осередків. Якщо ваш малюнок починається з кута, для звичайного блоку розміром 8X16 дюймів, ви можете розташувати перший стрижень в чотирьох дюймах від лінії стіни, в 4 дюймах від кута, потім розташуйте Додаткові стрижні на відстані, яку можна розділити на 8. Наприклад, на 16, 24 або 32 дюйма від центру. Це називається"опрацювання блочного простору".


• Стикові штирі. У випадках, коли фундамент буде складатися з декількох шарів, вам необхідно встановити перемички, щоб наступний шар був пов'язаний з попереднім. Встановіть Стикові штирі досить глибоко в нижній шар, так, щоб був нахлест на поперечну арматуру для посилення міцності. Як правило, глибина нахлеста вважається діаметрами стрижнів. Як приклад можна взяти арматурний стрижень номер п'ять, описані вище. Його діаметр 5/8 дюйма, і потрібно перекрити поверхню з сумарним діаметром стрижнів в 40 дюймів. Помноживши діаметр 5/8 на 40, Ви отримаєте 200/8, або 25 дюймів.
• Зверніть увагу, що для структурних бетонних конструкцій можуть знадобитися інші види вставок і покриттів. Встановлюйте арматуру таким чином, щоб була можливість установки фундаментних болтів, рукавів, вставних зварних дисків або інших об'єктів без порушення конструкції. Простіше кажучи, ці об'єкти вимагають більш точної установки, так що, можливо, знадобиться зміщення одного-двох арматурних стрижнів.

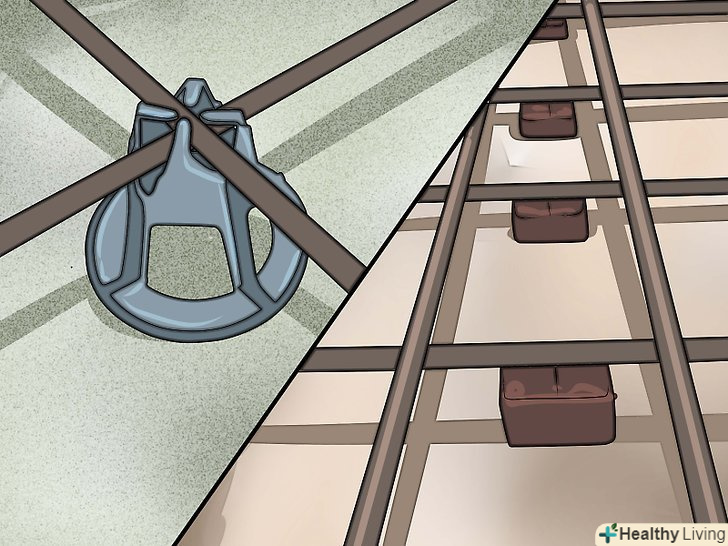

Підіпріть або підтримайте вашу арматурну конструкцію. як тільки рівень або клітина зібрані, Ви повинні утримати їх в заданому положенні, так, щоб бетонна заливка повністю їх покрила. Для цієї мети часто використовуються арматурні фіксатори або бетонні блоки. Розташуйте їх в просторах, так, щоб не дати арматурним стрижнів погнутися або зміститися, що може зменшити зону бетонного покриття, яке ви плануєте отримати. Для фундаменту товщиною в 12 дюймів шар арматури зазвичай розташовують в 4 дюймах від низу бетонного покриття, з зазорами з боків від 2 до 4 дюймів.

Спостерігайте за арматурної конструкцією під час заливки бетоном. якщо стрижні зміщуються, утримайте зміщення за допомогою клиноподібного ломика, так, щоб ви могли отримати достатній упор для утримання стрижня в потрібній позиції, або ж перенаправте потік бетону в протилежний напрямок.
