Існує безліч причин, за якими може знадобитися має нестандартну довжину або з'єднання кабель зі штекером для навушників (або "роз'ємом підключення"). Подивившись на закруглену його частину, ви побачите, що штекер розділений на три частини. Найбільша частина-це "земля", а інші дві частини – це лівий і правий канали (кінчик – це лівий канал). Ззаду на роз'ємі знаходяться три дроти. Два коротких відносяться до правого і лівого каналах, а довгий (часто обтиснутий гільзою) – це земля.
Кроки

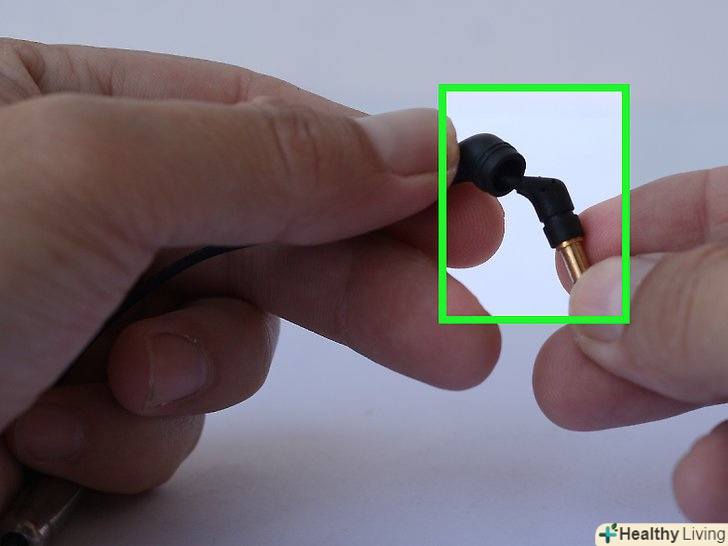

Зніміть ізоляцію з двох проводів і скрутіть екранує оплетку в третій "провід".два ізольованих дроти-це лівий і правий канал, а третій, закручений (отриманий з екрануючої обплетення) - це земля. Зверніть увагу, на лівому і правому проводах вам потрібно буде залишити трохи ізоляції. Якщо ви знімете ізоляцію на всій довжині, то вони, швидше за все, будуть стикатися один з одним і з проводом землі, що призведе до короткого замикання. Досить оголити дроти на 2 або 3 мм.-
Протягніть корпус на провід.
-

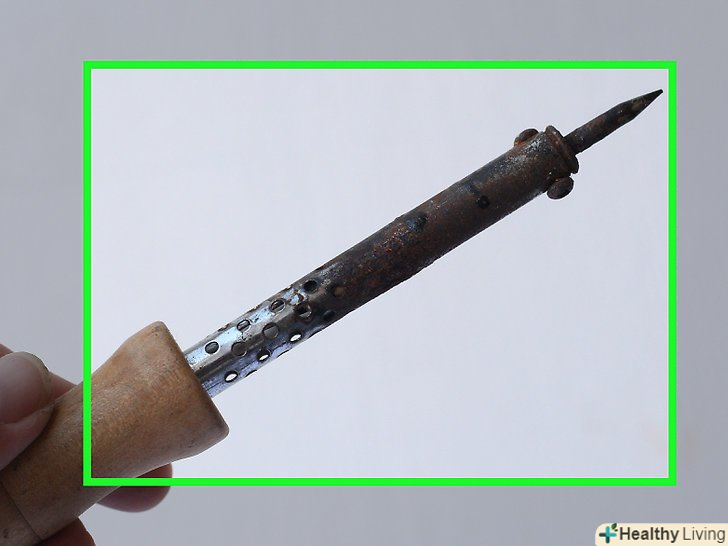

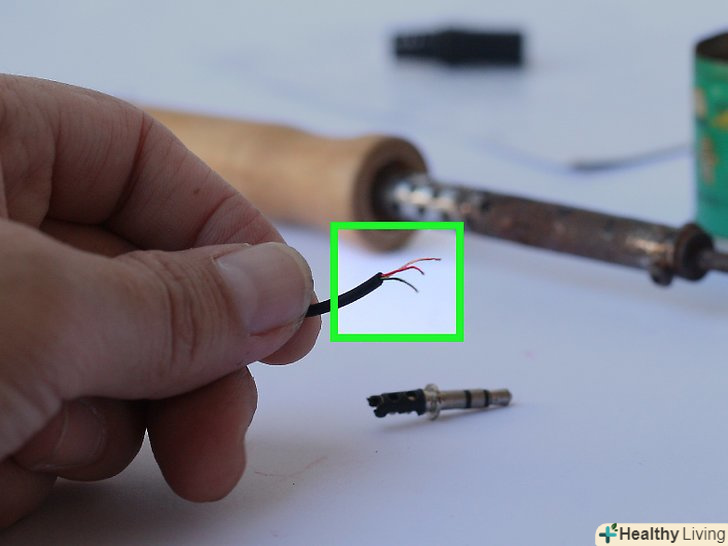

Облудіть провід припоєм (нагрійте і покрийте припоєм).якщо вам незнайома процедура пайки, почитайте онлайн-інструкції.
-
Злегка подряпайте з'єднувальні ділянки на задній частині штекера, щоб пайка пройшла легше.завдяки цьому вони будуть дуже чистими, а припій буде з легкістю змочувати їх. Також облудіть їх, але тільки в тих місцях, де ви плануєте приєднувати кабель.
-

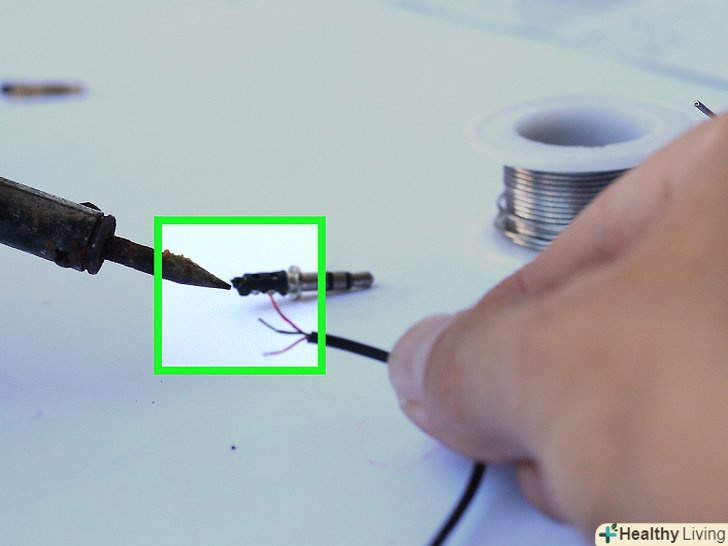

Приєднайте землю, а потім лівий і правий канали.зверніть увагу, який з провідників на роз'ємі приєднаний до наконечника, і приєднайте до нього лівий канал. Якщо дроти мають колірне кодування, при якій один з них червоний, а інший – білий, то лівий канал буде білим проводом.
-

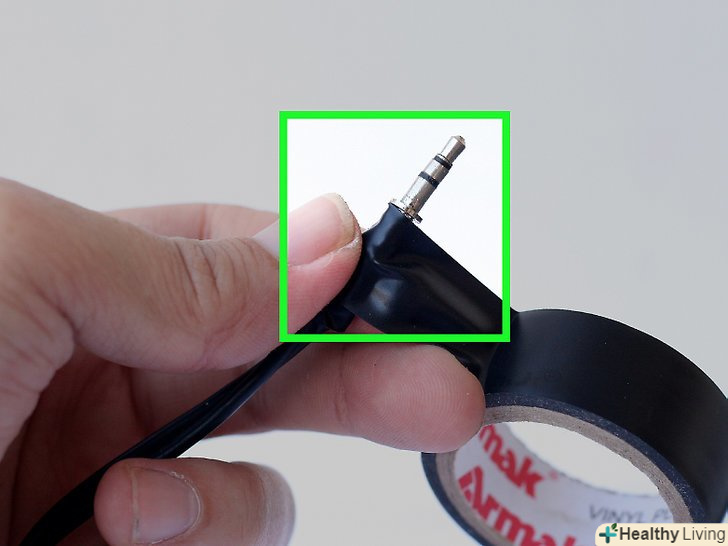

Обмотайте навколо кожного з'єднання ізоляційну стрічку, щоб ізолювати їх.використовуйте дуже маленький шматок, інакше корпус не сяде на місце.
-

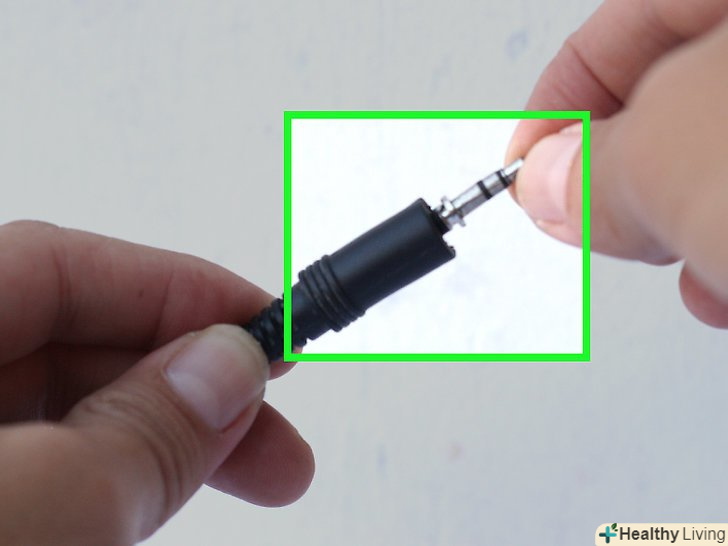

Зберіть штекер.ви ж не забули попередньо протягнути корпус на провід, чи не так?
-

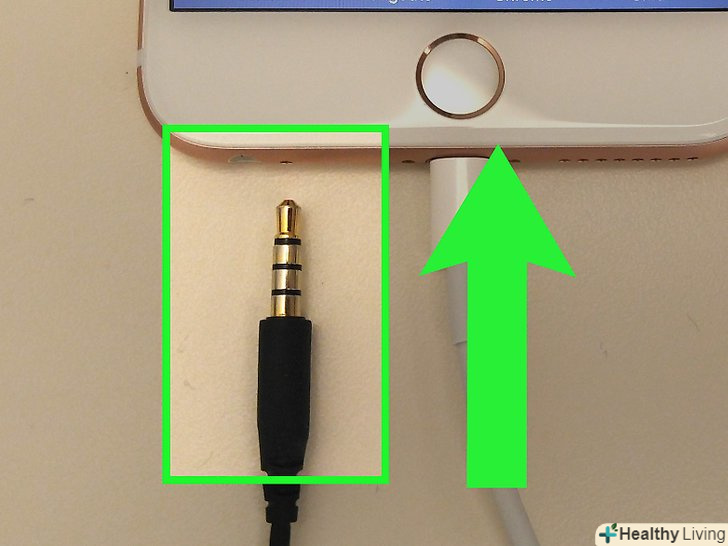

Випробуйте готовий виріб, щоб переконатися, що всі три ділянки передньої частини штекера не приєднані якимось чином до іншої ділянки за рахунок короткого замикання. всі три ділянки не повинні бути приєднані до будь-якого іншого – навіть якщо ви будете розгойдувати задню частину штекера (при експлуатації це буде відбуватися). перевірте, щоб дроти були приєднані правильно. Для цієї мети відмінно підійде продзвонювати мультиметр, або використовуйте Саморобний тестер з лампочкою.
Поради
- Лівий канал зазвичай знаходиться на кінці штекера. Правий канал, як правило, є наступним за ним сегментом штекера.
- Ви можете протестувати ваші підключення за допомогою вимірювання опору омметром. Якщо ви бачите показання при торканні правого або лівого каналу і землі (Нижня частина штекера), то у вас є проблема.
- Щоб зробити оправлення кабелю, приготуйте 2-х хвилинний епоксидний клей і обприскати їм дроти штекера зсередини. Покрутіть його і покрийте різні ділянки, після чого поставте штекер або його корпус на місце. Епоксидний клей може витекти, якщо він занадто рідкий, тому ставте штекер сушитися кінчиком вниз. Це унеможливить повторне використання та ремонт штекера, тому перш ніж робити це переконайтеся, що він працює. Це відмінний спосіб надати проводам додаткову стійкість до розривів.
- По ідеї для стерео потрібні чотири дроти (+і -, лівий і правий), але в разі малопотужних виробів ви можете з'єднати негативні дроти разом (зробивши їх "землею"). У деяких автомобілях дроти монтуються саме таким чином (всі негативні дроти виведені на корпус машини), і якщо ви встановите потужний CD плеєр або подібний пристрій, вам потрібно буде замінити проводку всіх навушників на новий Двожильний кабель.
- Причина, по якій для штекера навушників потрібна екранує обплетення – - це перешкоди, які є більшою проблемою при передачі кабелем малопотужного сигналу.
- Щоб зробити міцніше конструкції, скористайтеся інструментом для гофрування, щоб зафіксувати кабель по всій зовнішній частині (не надто туго, інакше порветься ізоляція всередині кабелю). Зробіть так, щоб закручений екран був припаяний в натягу, щоб при ривку навантаження припадала на нього (оскільки зазвичай він досить міцний) і залиште все як є. Лівий і правий дроти досить крихкі.
- Просвердлите отвір в шматку дерева і протягніть в нього штекер, щоб під час пайки у вас була підставка.
- Ретельно сплануйте довжини проводів всередині штекера, щоб всі вони лежали рівно. Інакше ви не зможете приробити корпус.
- Щоб зняти ізоляцію з кабелю, зігніть його на 135 градусів або більше в тому місці, де ви хочете оголити його, а потім торкніться місця вигину гострим лезом (на зовнішній стороні вигину). Не натискайте занадто сильно, щоб не порізати мідь. Ізоляція повинна (як би) відірватися, а надріз повинен (знову ж таки, як би) злегка розширитися в обидві сторони. Надріжте ізоляцію по колу, а потім впевнено смикніть за неї на кінці дроту – цілісна частина зовнішньої ізоляції зніметься.
Попередження
- Не використовуйте штекер, якщо ви навіть припускаєте, що на ньому є коротке замикання. Воно може вбити дороге обладнання. Якщо ви вставили штекер, а він не працює, відразу ж витягуйте його.
- Нагрівайте дбайливо (використовуйте хорошу техніку пайки). Перегрітий штекер може розплавитися і викликати коротке замикання.
- Ви також можете викликати повне коротке замикання, якщо перегрієте обплетення або екран. Це розплавить всі нутрощі кабелю і призведе до короткого замикання всередині.
Що вам знадобиться
- Кабель з двома ізольованими жилами і металевою екранує опліткою навколо них (як правило, потрібно замовляти "двожильний екранований" провід, але все одно перевіряйте замовлення).
- Штекер.
- наждачний папір або напилок.
- припій і паяльник.
