Як приєднати роз'єм коаксіального кабелю

Коаксіальний кабель-це будь-який кабель, який має внутрішній провід із зовнішнім провідним екраном і покритий діелектричним (непровідним) матеріалом. Подивіться, як приєднати ваш власний роз'єм до телевізійного кабелю.

Метод1З 3:

Початкові кроки

Визначте розмір вашого кабелю.термінологія, що використовується в кабелях, може збити з пантелику. Для визначення розміру подивіться на бічну частину коаксіального кабелю. У більшості випадків використовуються розміри RG-6 і RG-59.
- RG означає "Radio Guide"("провідник радіосигналу"). Числа в назвах видів RG кабелю відносяться до його діаметру (59 означає .059, а 6 означає .06 і т.д.) і внутрішнім характеристикам кабелю, включаючи величини екранування і загасання в кабелі, що означає Як сильно загасає сигнал на одиницю довжини кабелю.
- Ви також можете бачити на цих кабелях термін RF, який означає "Radio Frequency"("Радіочастота").
- Більша частина непромислового коаксіального кабелю-це RG-6, хоча попередній більш тонкий і менш якісний стандарт RG-59 все ще використовується в деяких старих пристроях і будинках. Комерційні установники можуть використовувати більш товстий RG кабель, наприклад RG-11 (який використовується тільки в тому випадку, якщо відстань від джерела до приймача сигналу в будинку більше ніж 60 метрів)
- RG кабелі, що використовуються в будинках для звичайних цілей, повинні мати опір 75 Ом (RG-6 або RG-59).
- Врахуйте, що всі види кабелю (і їх роз'ємів) виробляються з різною якістю. Купуйте найякісніший кабель.

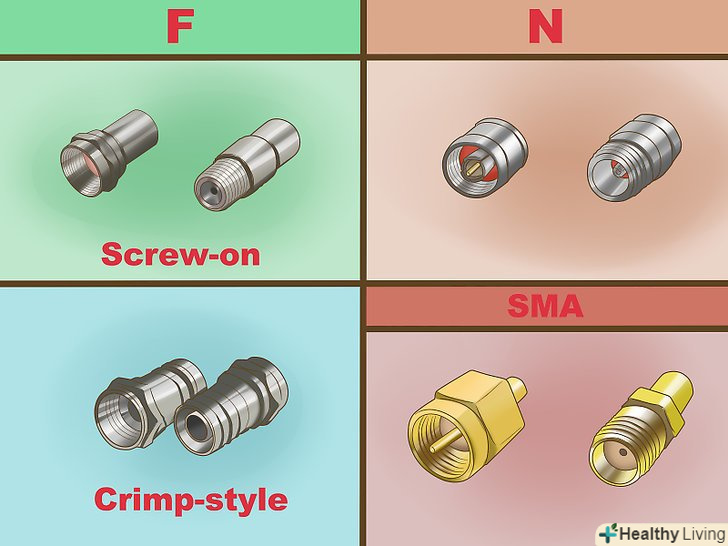

Виберіть правильні роз'єми.більшість роз'ємів для установки домашнього відео мають роз'єми F-типу. Однак, можливо, що ваша система використовує роз'єми N-типу.
- Врахуйте, що є кілька типів F-роз'ємів для кабелю RG-6, в основному це гвинтові і обтискні роз'єми.
  - Гвинтові роз'єми прості у використанні, але менш безпечні і можуть залишати невеликий повітряний зазор. Деякі вважають, що це може вплинути на якість сигналу.
  - Обтискні роз'єми складаються з двох частин: обтискного кільця і Термінатора. Як правило, вони більш складні для установки, але дозволяють використовувати кабель більшої довжини і досягти кращого з'єднання при їх правильному використанні.
- Знайте, що для з'єднання вам знадобляться роз'єми" тато "і" мама " одного типу.
  - Роз'єм типу " тато "має центральний провід, який стирчить назовні, а роз'єм типу" мама " має гніздо, куди вставляється цей центральний провід. Обов'язково використовуйте роз'єм протилежного типу по відношенню до того, з чим ви будете з'єднувати. Більшість кабелів закінчується роз'ємом типу"тато".
- Використовуйте РОЗ'ЄМ SMA (sub-miniature Version A) для дуже маленьких коаксіальних кабелів.

Метод2 З 3:

Зачистите кабель

Першим кроком для приєднання роз'єму є підготовка кінця коаксіального кабелю.

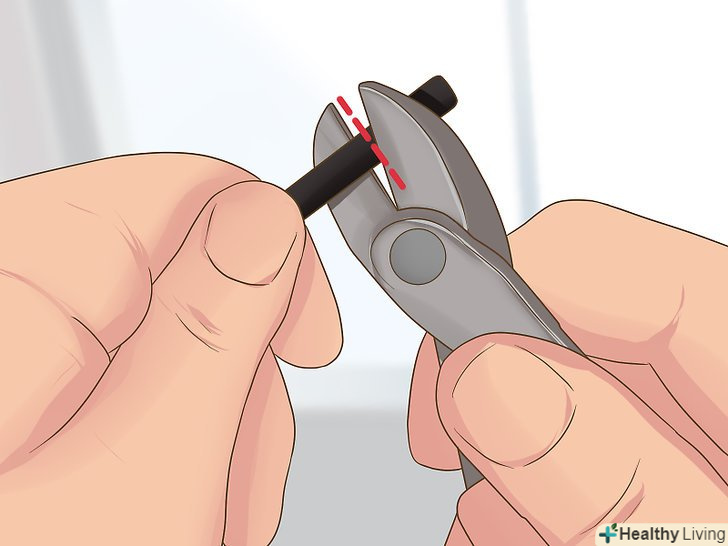

Відріжте зайву частину кабелю.

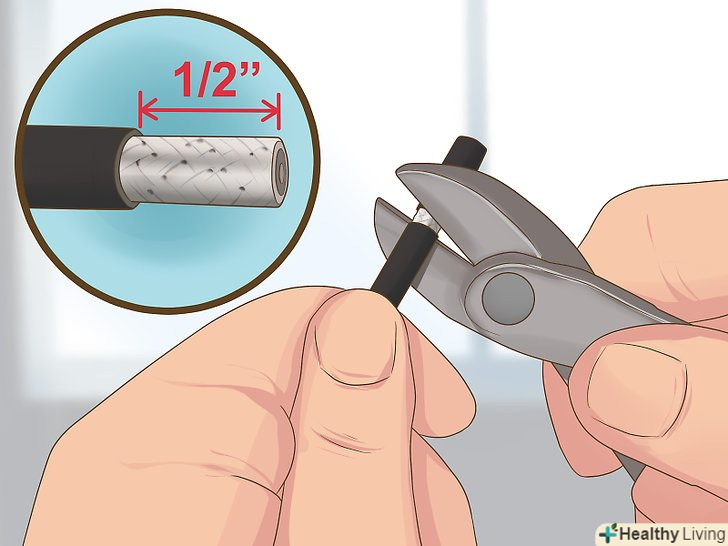

Обріжте зовнішню ізоляцію (зазвичай вона чорна гумова) приблизно на півдюйма (1.25 см).
- Будьте обережні, щоб не пошкодити металеву оплетку під ізоляцією. Обплетення може представляти з себе" вільні " нитки дроту або метал у вигляді фольги.

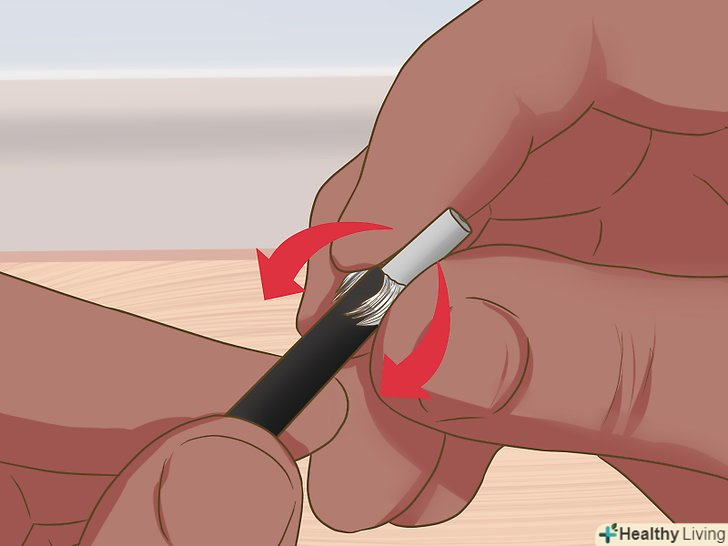

Акуратно відтягніть обплетення (другий канал) за межі зовнішньої ізоляції.переконайтеся, що жодна нитка дроту не обплетена навколо центрального провідника і навіть не торкається його.

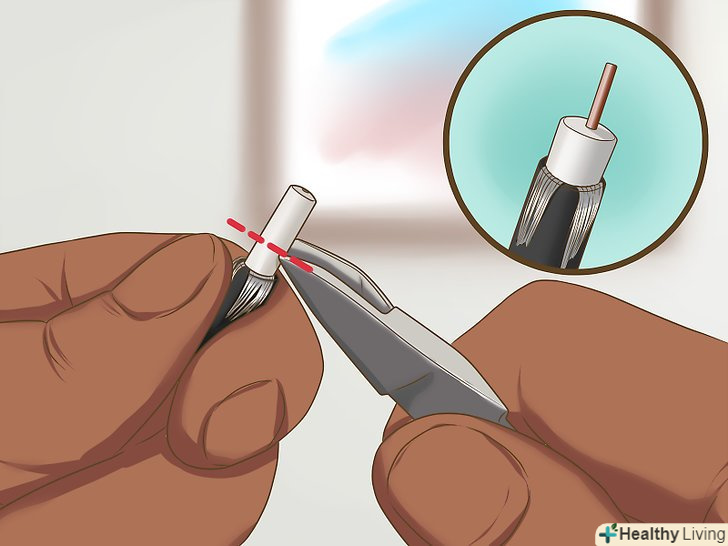

Обріжте (зазвичай білий, але може бути і прозорим) діелектричний пластик з внутрішньої жили кабелю.
- Ні в якому разі не подряпайте і не надріжте центральний провідник. Будь-яке пошкодження цього провідника може значно позначитися на сигналі.

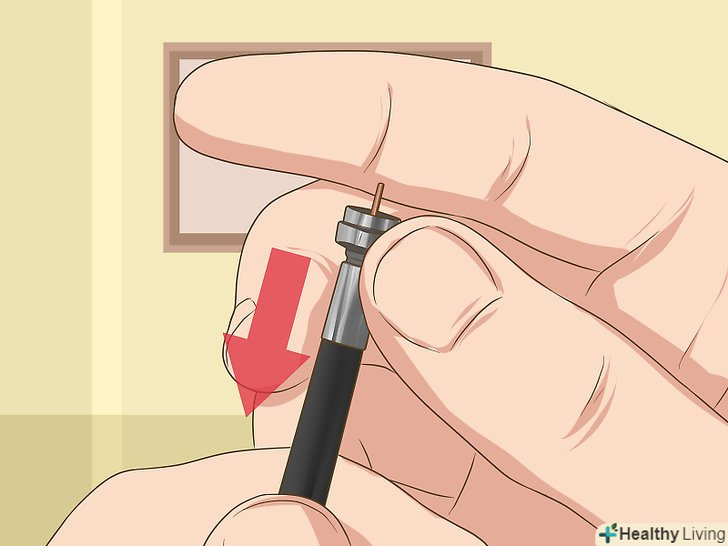

Надіньте роз'єм на кінець кабелю таким чином, щоб центральний провід кабелю стирчав назовні.
- Переконайтеся, що діелектрик (алюмінієва фольга) відрізаний таким чином, що не потрапляє в Термінатор роз'єму.

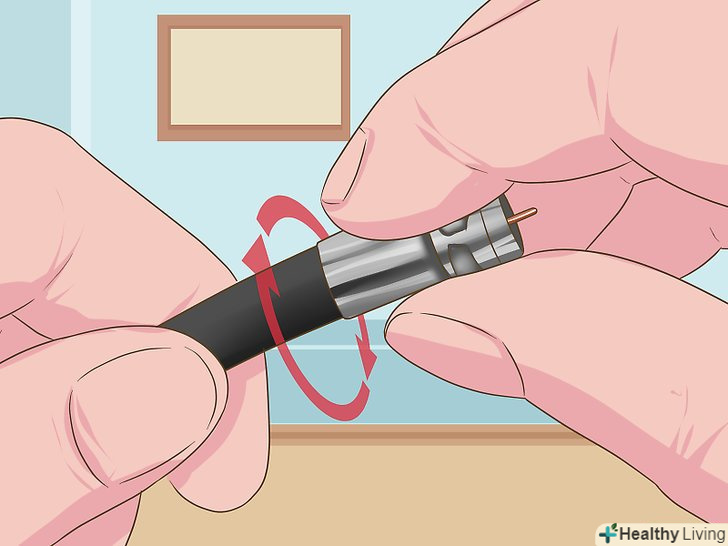

Закрутіть роз'єм на кінці кабелю.центральна жила потрапить в зовнішню оболонку, нитки екранування переплетуться, що створить надійне з'єднання.

Метод3 З 3:

Використання обтискного роз'єму

Це інший спосіб для з'єднання роз'ємів коаксіального кабелю.

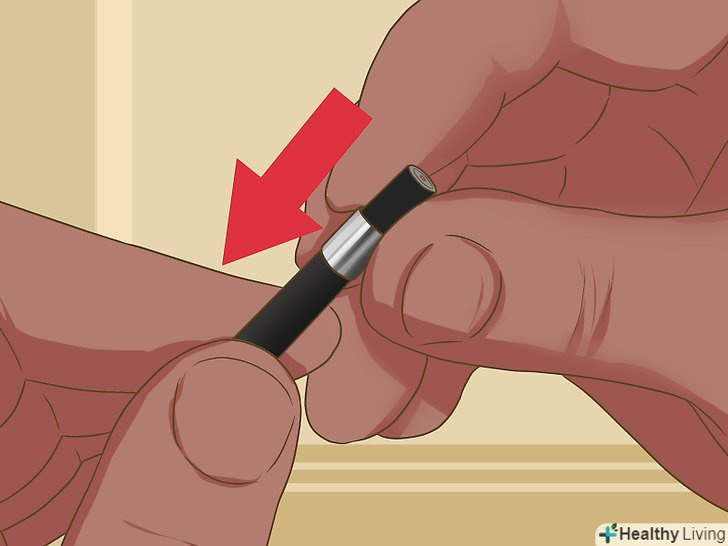

Помістіть обтискне кільце на кінець кабелю.

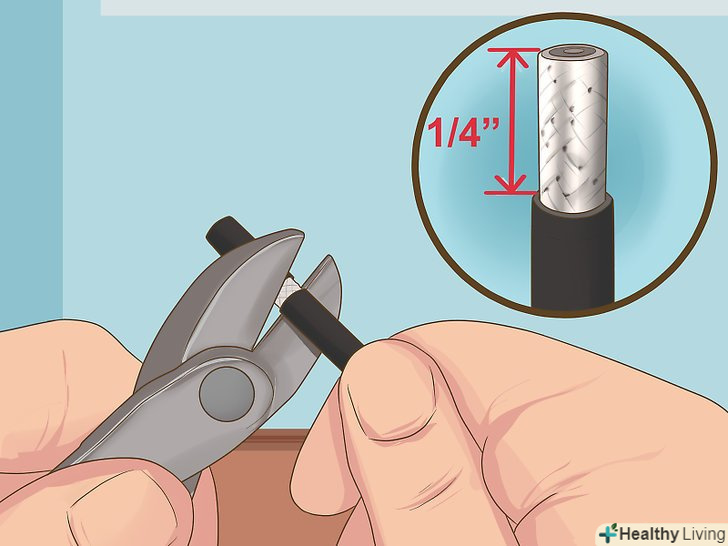

Обріжте зовнішню ізоляцію приблизно на чверть дюйма (0.6 см).

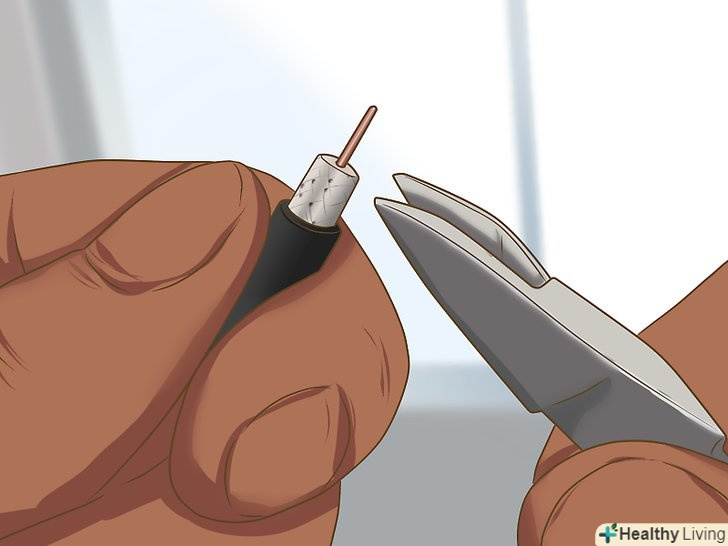

Обріжте екран і діелектрик, оголивши центральну жилу.

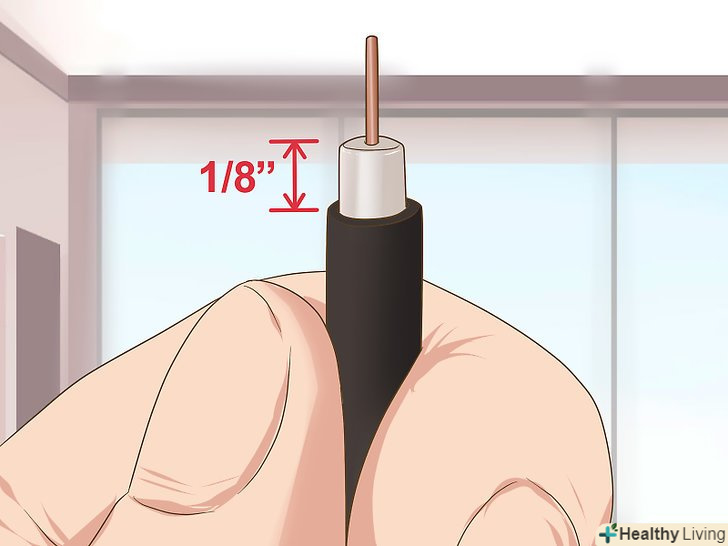

Залиште приблизно одну восьму дюйма (0.3 см) діелектрика.

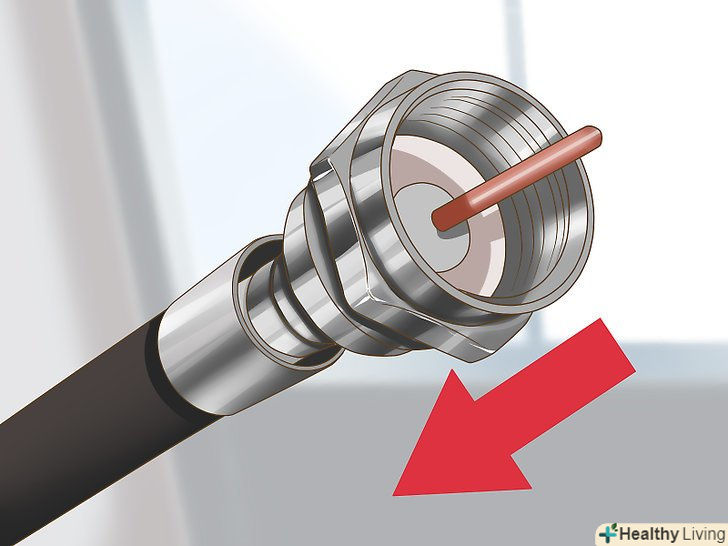

Розмістіть Термінатор на кінці кабелю таким чином, щоб центральна жила стирчала з отвору.

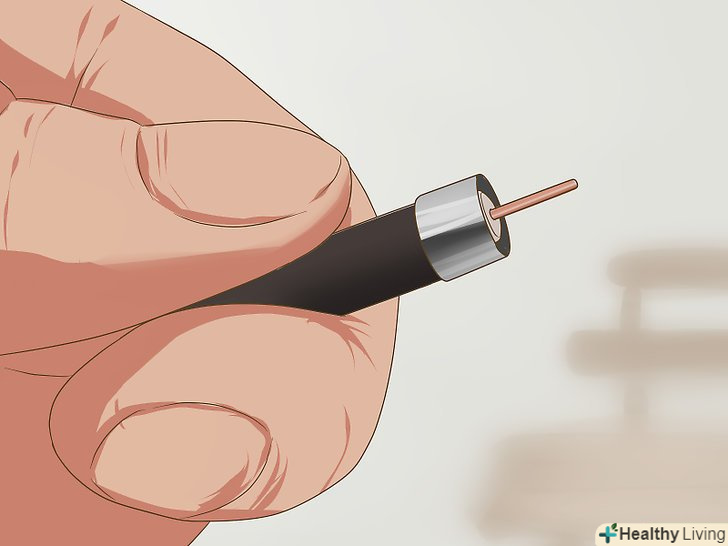

Надіньте обтискний роз'єм на кінець кабелю таким чином, щоб його корпус знаходився між фольгою і зовнішньою ізоляцією.
- Іноді це дуже складно зробити. Спробуйте тримати кінець кабелю плоскогубцями або затисніть його в лещата. Постарайтеся не перекручувати кабель, коли надягаєте роз'єм.

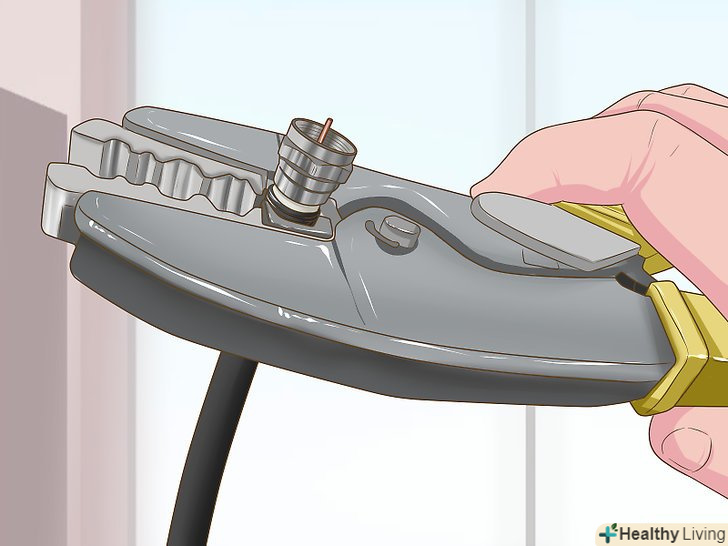

Обіжміть кільце навколо кабелю.

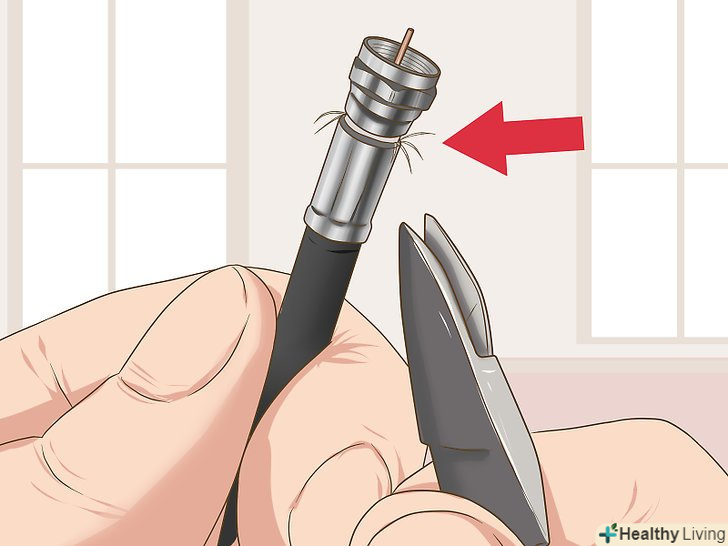

Обріжте стирчать дроти.

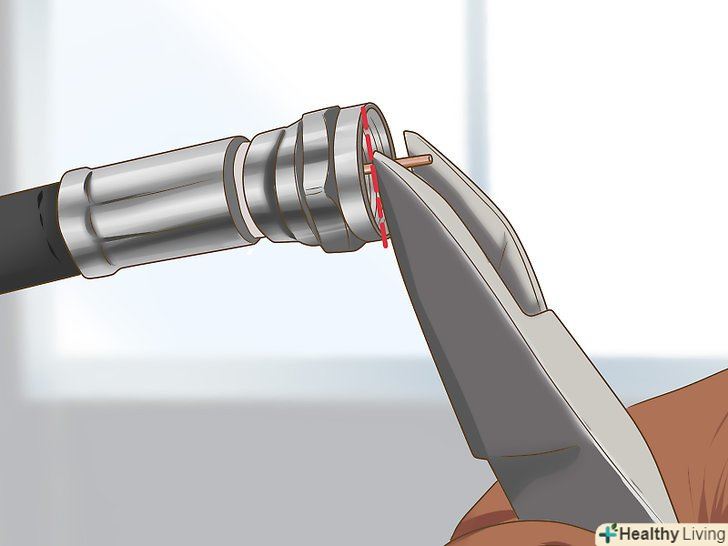

Відріжте зайву частину центральної жили нарівні в кінцем роз'єму.

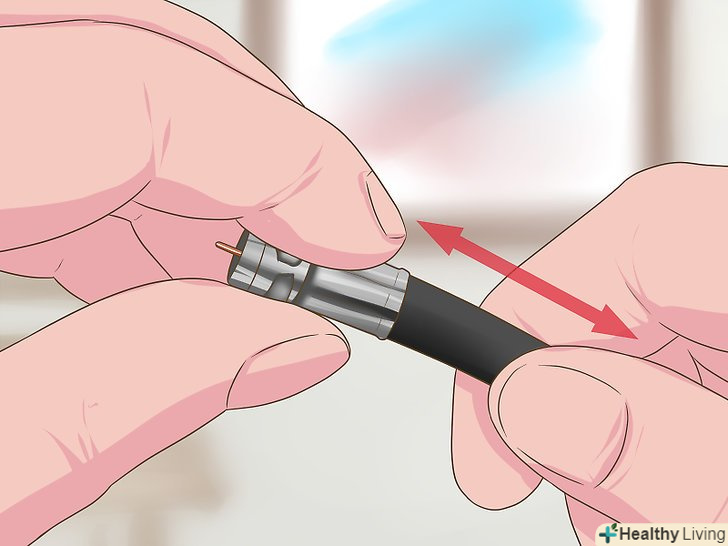

Потягніть за роз'єм, щоб переконатися, що він надійно приєднаний.

Поради

Якщо у вас високошвидкісний Інтернет і більше двох телевізорів, переконайтеся, що ви використовуєте високоякісний роз'єм RG-6. При з'єднанні роз'єму з кінцем кабелю належна підготовка має важливе значення для того, щоб отримати чітку картинку і надійне з'єднання кабельного модему. Використовуйте обтискні роз'єми, які можна знайти в будь-якому господарському магазині. Також при підготовці кінця кабелю не подряпайте і не надріжте центральний провідник, так як це може привести до проблем з Інтернетом, наприклад нестійкого з'єднання і втрати пакетів.
Ви можете купити обтискний інструмент, кусачки і стриппери, спеціально розроблені для коаксіального кабелю певного діаметру. Ці інструменти вимагатимуть певної практики використання, і вам не знадобиться інший спеціальний інструмент для створення з'єднань. При достатній акуратності все можна зробити стріппером.
Не використовуйте гвинтові роз'єми F-типу. Кабельний сигнал буде "витікати" з таких дешевих роз'ємів як ці. Це може призвести до небажаних "шумів" на кабельній лінії і викликати дивні спотворення, такі як вертикальні лінії, пунктирні лінії, що рухаються горизонтально по екрану і "брижі," або маленьким білим точкам, випадковим чином розташованим на екрані.

Попередження

Професіонали використовують компресійні фітинги компресійний інструмент, що трохи дорожче, ніж обтиск. Це використовується замість обтиску, що робить з'єднання більш водонепроникним і менше впливає на сигнал в місці з'єднання.
Якщо ви не знаєте, як це зробити, залиште цю роботу для професіоналів від Постачальника послуг кабельного телебачення. Більшість з них пропонує відносно недорогі тарифи, особливо в порівнянні з послугами Електрика.
Переконайтеся, що використовуєте хороший роз'єм. Намагайтеся зробити все ідеально. Сигнал кабельного телебачення може витікати з поганих роз'ємом і змішуватися з сигналом величезного числа пристроїв, що використовують радіосигнал (включаючи літаки). Крім того, це може призвести до порушень приписів Федерального агентства по зв'язку, якщо витікає занадто багато сигналу.
