Дивіться як би самому зробити власний блок живлення великої потужності? Дивіться як би його створити без зайвих грошових витрат? Блоки живлення змінної напруги можуть коштувати аж до 250 доларів. Дана стаття навчить вас, як зробити свій власний блок живлення змінної напруги з простого блоку живлення ATX для комп'ютера. Це може бути корисним для студентів, які працюють над невеликими домашніми проектами та потребують джерела змінного струму. Цей блок живлення дозволить отримувати + 5В, +12В,- 12В постійного струму і 1.2-24В змінної напруги з можливістю регулювання. В середньому це може коштувати близько 50 доларів (без урахування доставки). Але все ж це відчутно дешевше блоку живлення за 250 доларів.
Кроки
Від'єднайте кабель живлення від задньої панелі комп'ютера. попередньо переконайтеся що комп'ютер вимкнений!-
Відріжте штекер (залиште кілька дюймів, так ви зможете цей штекер використовувати в якомусь іншому проекті).
-
Відкрийте блок живлення, викрутивши гвинтики, що з'єднують верхню кришку з кейсом БП.
-
Розташуйте дроти подібних кольорів разом. позначення кольорів: червоний = + 5В, чорний = земля (0В), білий = -5В (не використовується), жовтий =+12В, синій = -12В, Помаранчевий=+3.3 В(не використовується, за винятком тих випадків коли у вас є коричневий провід в вашому БП), рожевий = +5В (режим очікування, не використовується), сірий = харчування активно (вихід) і зелений = включення постійного струму (Вхід).
-

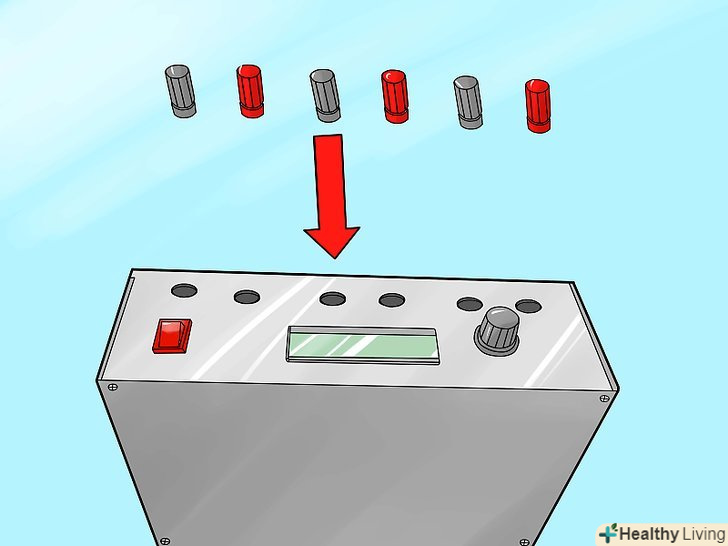

Почніть свердлити дрилем отвори пропорційні клемам, ручкам реле, які ви будете використовувати.також зробіть отвори для світлодіода; виріжте прямокутний шматок для екрану, і ще для потенціометра з ручкою.
-
З'єднайте всі частини разом.
- З'єднайте один з червоних проводів з потужним резистором, інші — з червоними гвинтовими клемами;
- З'єднайте один з чорних проводів з вільним кінцем потужного резистора на 10 ОМ, ще один з'єднайте з резистором (330 ОМ), який приєднаний до катода (коротша свинцева ніжка) світлодіода і інший кінець світлодіода (анод) з'єднайте з сірим проводом. Всі інші чорні проводки з'єднайте з чорною гвинтовою клемою;
- З'єднайте + 12В дроти з клемою на ваш вибір (але залиште один провід вільним, щоб отримати отримувати з нього змінно напруга), -12 В з'єднайте з іншою клемою на ваш вибір (надлишок дроту відріжте і збережіть його для частини зі змінною напругою).
- Клеми для змінної напруги повинні бути поки вільними, нічого до них не припаяно.
- Врахуйте, що деякі блоки живлення можуть містити коричневий і / або рожевий провід. Якщо у вас попався коричневий провід, то спаяйте його з помаранчевим проводом 3.3 В і відріжте зайве, можливо воно вам знадобиться, якщо у вас рожевий провід, то припаяйте його до червоного проводу.
- Так само зверніть увагу на гумові прокладки (зображені на малюнку) які знаходяться на клемах. Вони повинні бути надіті перед тим як будуть закручені гайки, це необхідно для запобігання замикання між клемою і корпусом, також це запобігає коротке замикання між іншими клемами.
-

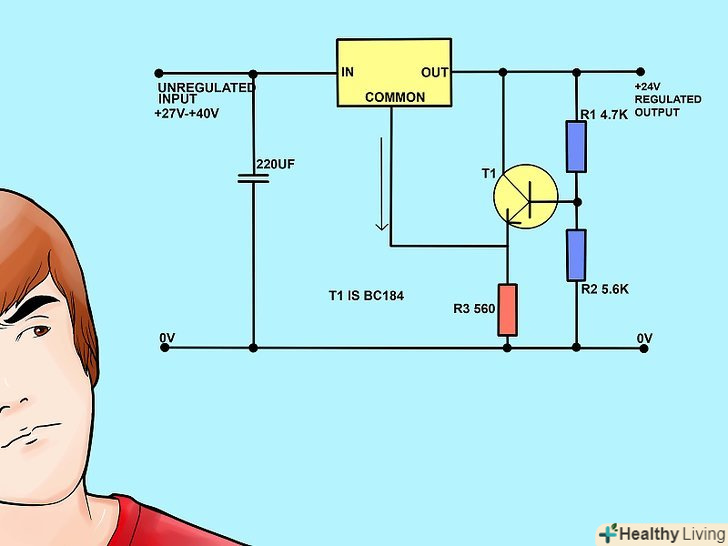

Зберіть за схемою регулятор напруги.
- Використовуючи вже зібрані компоненти, побудуйте наступну схему на друкованій платі, припаювати потенціометр не на пряму, а через дроти. Тобто дроти повинні бути припаяні до плати, а потім до потенціометра. Це дозволить вам використовувати потенціометр в якості ручки, дасть вам можливість регулювати напругу на свій розсуд.
- Врахуйте, що включаючи ланцюг ви використовуєте дроти +12 В і -12 В постійного струму.
- Прикріпіть побудовану друковану плату клеєм до корпусу, десь збоку.використовуйте гарячий клей.
-
Підключіть потенціометр через просвердлений отвір в металевій Кейсі і вставте його, використовуючи гарячий клей.
-
Прикріпіть дріт для регулювання напруги від плати до останньої вільної клемою на вашому Кейсі.це буде регулятор вихідної напруги.

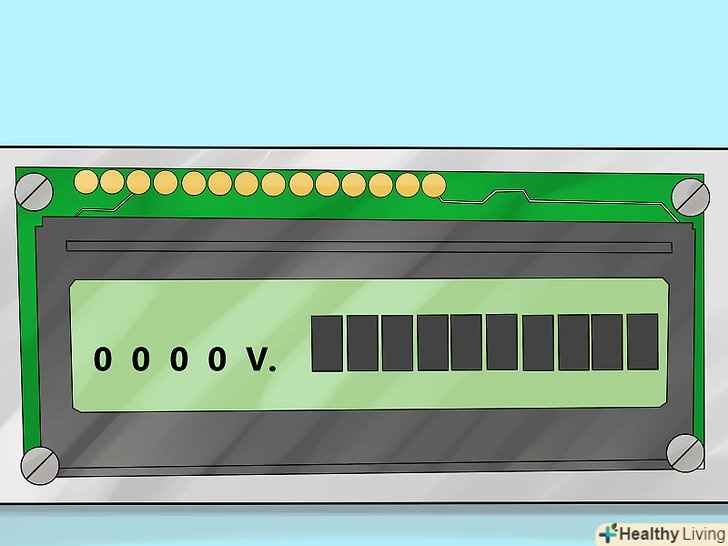

- Прикріпіть вольтметр з РК дисплеєм до кейса, а потім підключіть живлення дисплея за допомогою +12 В постійного струму від Клема і підключіть дисплей до землі, потім + приєднайте до клему регулює напругу а мінус — до землі.
-
Використовуваний дисплей скаже вам яке регульоване напруга виходить з Клема.цей регулятор може регулювати між 1.2 В і 24В постійного струму.
-
Зробіть перевірку слідуючи контрольному переліку в розділі з підказками, щоб переконається що все підключено правильно і все зроблено коректно.так само читання рад привнесе для вас додаткову ясність.
-
Після завершення увімкніть блок живлення, використовуючи вимикач на його задній панелі, повинен загорітися світлодіод і почати працювати вентилятор, не повинно бути ніяких труднощів.
Поради
- Буде гарною ідеєю попередньо побудувати схему регулятора на макеті, перш ніж використовувати регулювальний резистор. Можливо, вам доведеться зробити і не один раз поки ваша ланцюг запрацює.
- Якщо блок живлення підключений до джерела живлення, ви можете використовувати розвантажувальні конденсатори. Так використовуючи мультиметр, ви можете побачити чи є напруга. Якщо ви підключите маленький моторчик, з'єднавши " - "моторчика с" - " на конденсаторі, а «+» с «+» то зможете виводити надлишкову напругу з ланцюга, роблячи ланцюг безпечної для використання.
- Переконайтеся що місця підключення потужного резистора, до червоного проводу на одному кінці і чорним проводом на іншому, ізольовані , сам резистор ізольований плівкою і розміщений ближче до радіатора або стінці кейса.
- Переконайтеся, що всі дроти припаяні разом з ізоляцією.
- Переконайтеся в тому, що видалені всі металеві відходи з ланцюга, щоб уникнути короткого замикання. Використовуйте пилосос на видув або компресор, щоб прибрати це.
- Використовуйте заземлюючий браслет.
- Перевірте, щоб ніщо не могло викликати коротке замикання. Перевірте клеми.
Попередження
- Пам'ятайте, що після виключення живлення конденсатори розряджаються ще протягом 5 хвилин.
- Переконайтеся, що дрібні металеві осколки залишилися після свердління кейса були ретельно видалені, інакше це може привести до короткого замикання, а також до загоряння, вибуху конденсаторів і в кінцевому підсумку завдати шкоди вам.
- Переконайтеся що всі всі дроти правильно ізольовані з використанням ізоляційної стрічки і термопасти.
- Не працюйте над ланцюгом, коли підключено живлення, це може призвести до ураження вас електричним струмом або навіть до смерті.
- Переконайтеся, що Клема не стикаються з металевим кейсом через стирчать гвинти, гайки, шайби, щоб уникнути короткого замикання.
Що вам знадобиться
- світлодіод для живлення (найкраще червоний)
- Регулятор напруги LM317
- потенціометр 5k з ручкою.
- Клеми.
- керамічний конденсатор на 1 мкФ
- звичайний конденсатор на 1 мкФ
- Резистор на 330 Ом (¼ Вт) для індикатора живлення.
- Резистор на 120 Ом (¼ Вт)
- Резистор на 10 Ом (10 Вт)
- Вольтметр з РК дисплеєм.
- друкована плата.
- блок живлення ATX
