Як працювати з AutoCAD (з ілюстраціями)

Визначте, для роботи над яким проектом ви хочете використовувати AutoCAD. по AutoCAD володіє широким спектром можливих застосувань. Ви можете знайти програми, відповідні саме вашій сфері інтересів, наприклад, створення креслень для архітектурних, механічних, цивільних, авіаційних або електросхематичних завдань.

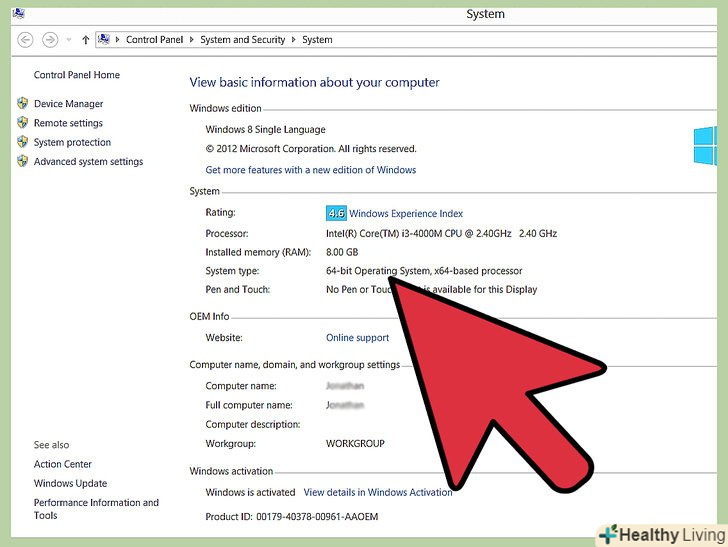

Переконайтеся, що ваш комп'ютер відповідає системним вимогам програми. AutoCad для роботи необхідно відповідність наступним характеристикам:

• 2 ГБ ОЗУ
• 2 ГБ вільного місця для установки
• Роздільна здатність екрана 1024x768
• Internet Explorer 7.0 або більш високої версії

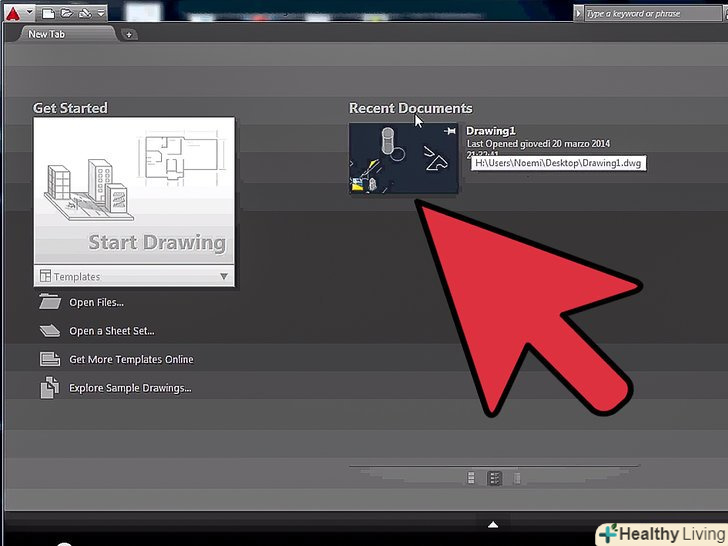

Встановіть програму AutoCAD.процес представляє з себе звичайну установку з покроковими інструкціями майстра установки. Установка займе приблизно 30 хвилин. Після завершення ярлик AutoCAD з'явиться на вашому робочому столі. Клацніть два рази по ярлику, коли захочете почати роботу з програмою.

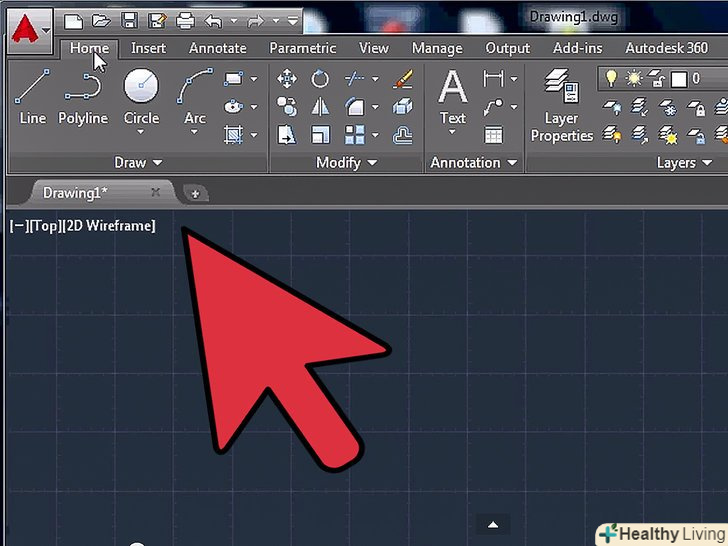

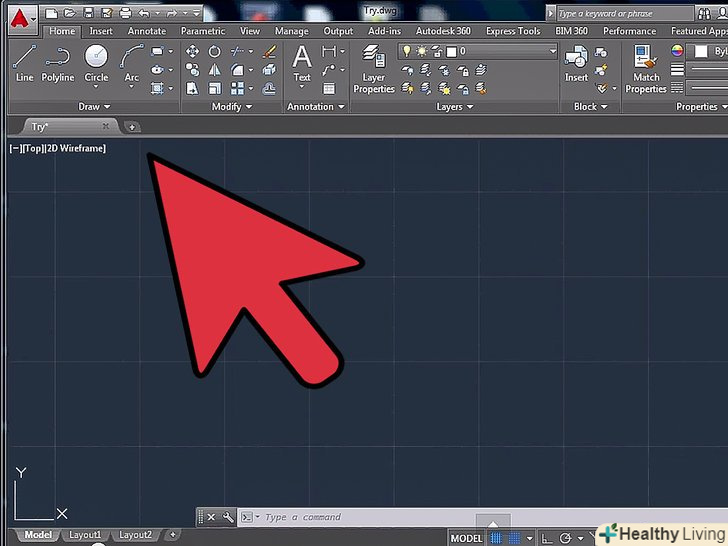

Освойтеся в робочому середовищі AutoCAD. робоче середовище AutoCAD ділиться на дві різні області. Область малювання покриває більшу частину екрану, а панелі інструментів закріплені зверху і знизу від неї. Вони включають в себе:

• Кнопка "Application": Велика червона буква A у верхньому лівому куті екрана - це кнопка "Application". Вона використовується для роздруківки файлів і виходу з програми.
• Панель швидкого доступу: Ця панель знаходиться поруч з кнопкою " Application "і містить часто використовувані команди, на кшталт" Save "і" Open."
• Стрічка: стрічка знаходиться під панеллю швидкого доступу і складається з рядів закладок (наприклад "Home," "Insert," "Annotate," "View," і т.д.), які містять в собі групи стандартних команд і інструментів.

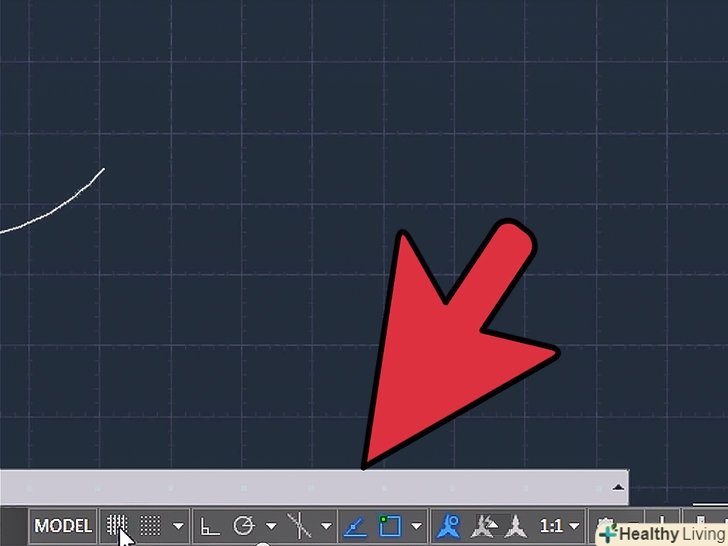

• Панель статусу: Панель, що покриває всю нижню частину екрана-це панель статусу. В основному вона складається з налаштувань управління, які дозволять вам відстежувати різні зміни в процесі створення креслення.
• Панель команд / запитів: прямо над панеллю статусу знаходиться панель команд / запитів. З її допомогою ПЗ може обмінюватися з вами інформацією.

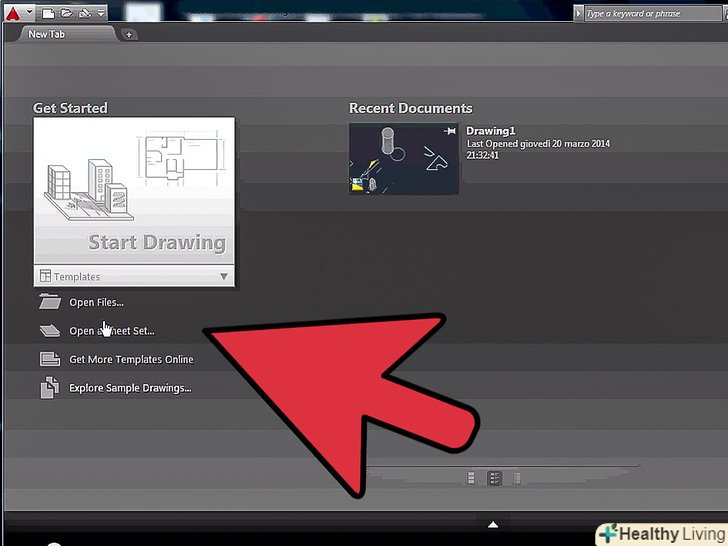

Створіть новий малюнок.в панелі швидкого доступу клацніть на "File," потім "New". Новий креслення буде використовувати одну з типових систем заходів: англійську або метричну. Якщо ви хочете використовувати свої власні налаштування при створенні креслення, то виберіть "Templates" під діалоговому вікном "Options". Намалюйте просту фігуру. Освойте базові техніки AutoCAD і продовжуйте практикувати самі основні навички, перш ніж братися за створення більш складних креслень. Виконайте для початку просту вправу, наприклад, намалюйте горизонтальну лінію.

Знайдіть зображення невеликої шестерінки в нижній частині екрана. це піктограма "Workspace". Клацніть по ній і виберіть " 2D Drafting &#amp; Annotation."

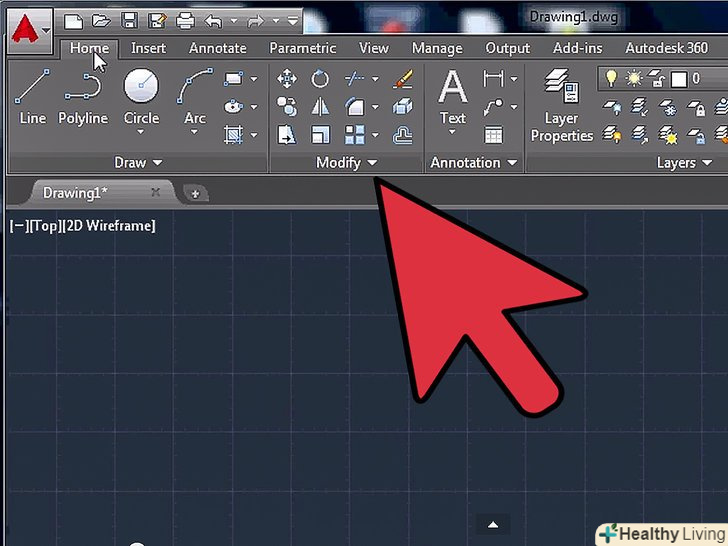

Клацніть по піктограмі "Home" з лівого боку стрічки.

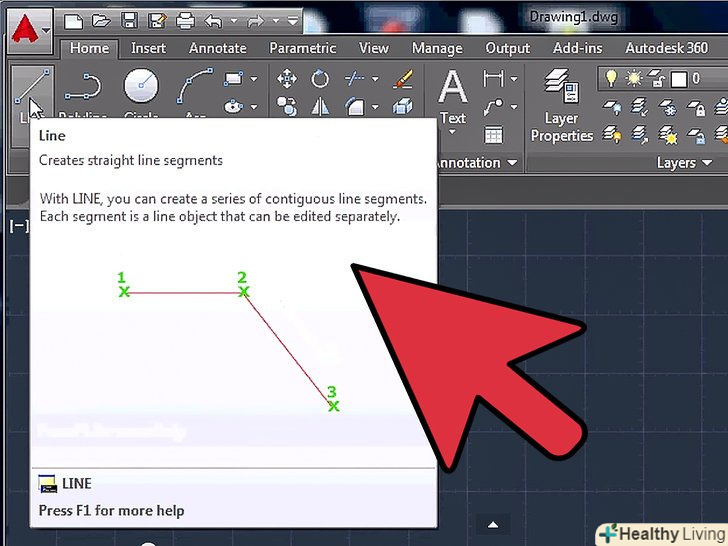

Виберіть піктограму "Line" зі спадного меню.

Перевірте текст на панелі команд / запитів. Текст повинен представляти з себе фразу "Specify first point".

Перемістіть курсор миші всередину креслярської області. Символ "+" буде слідувати за курсором при всіх його переміщеннях.

Клацніть лівою кнопкою миші поруч з центром креслярської області.це створить першу точку лінії.

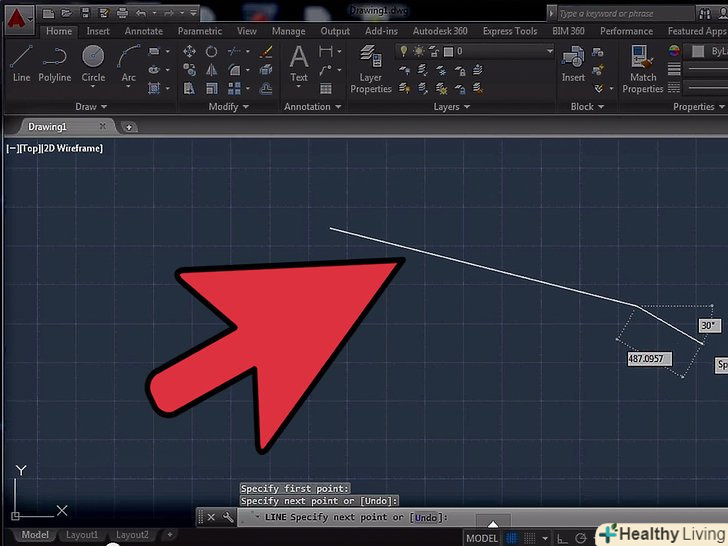

Знайдіть в панелі команд/запитів текст " Specify next point or [Undo]".

Введіть текст "@4 &#lt; 0" в панелі команд/запитів і двічі натисніть Enter.

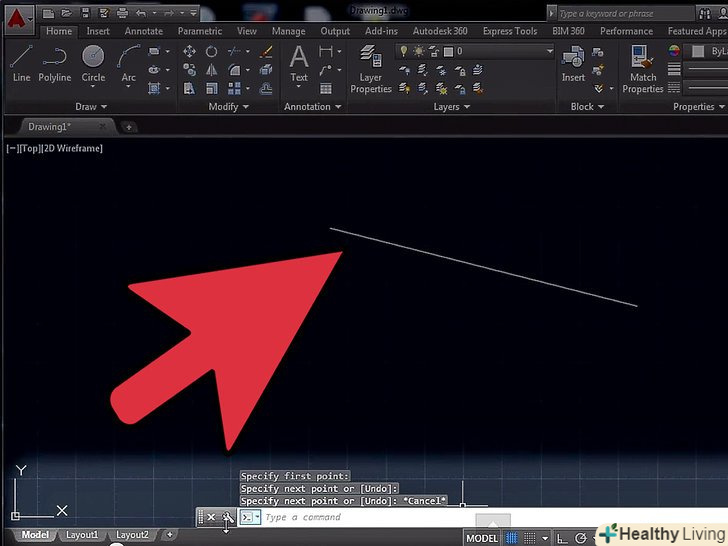

Це завершить створення 4-х дюймової (10 см) лінії. у цьому прикладі @ визначає початкову точку, 4 представляє одиницю виміру, &#lt; визначає напрямок, а наступне число (в даному випадку 0) - це градус кута по відношенню до горизонтальної осі.

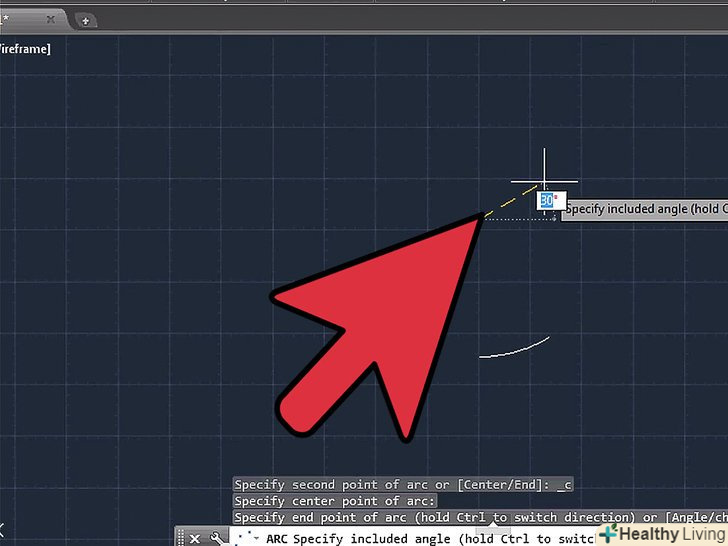

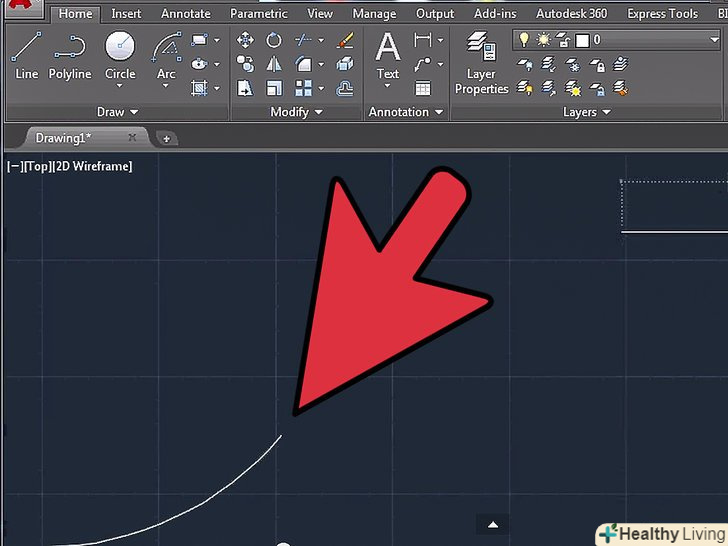

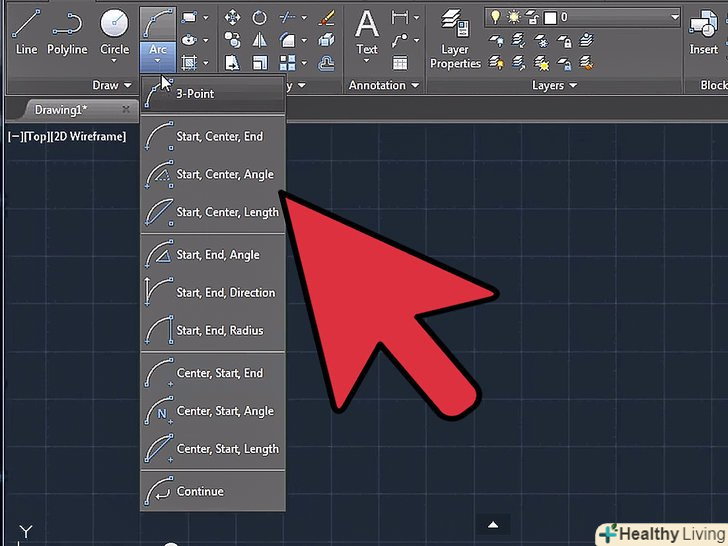

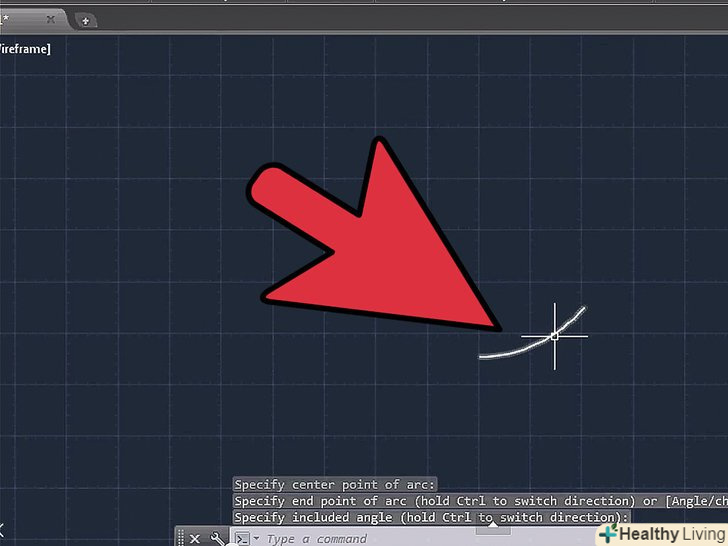

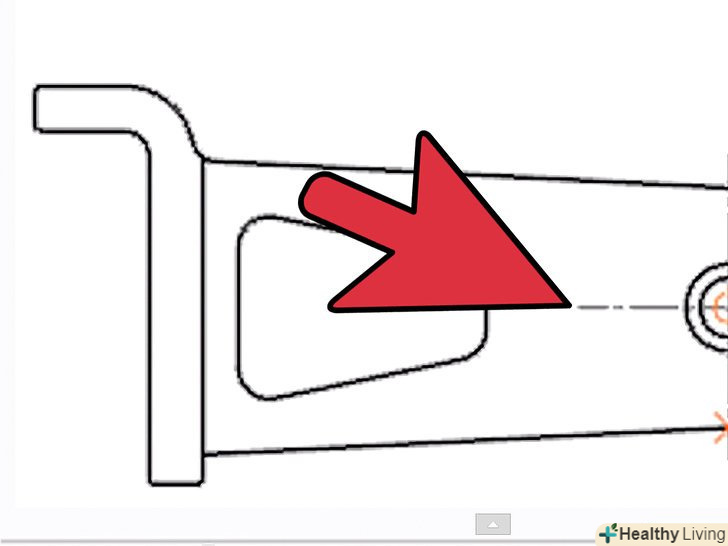

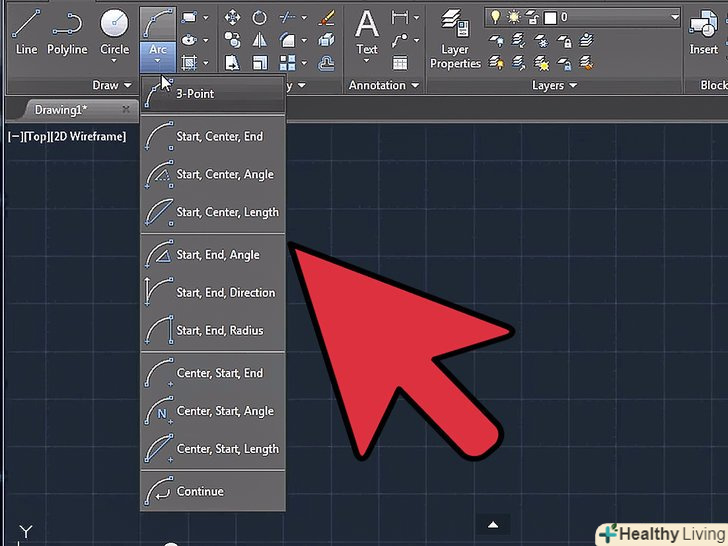

Експериментуйте з іншими можливостями по створенню креслень.Навчіться малювати інші форми і фігури, наприклад, арки і прямокутники, а також освойте інші важливі функції, наприклад, стирання, зміну типу лінії і додавання кольорів.

Створюйте, використовуючи свої новопридбані знання. коли у вас стане більше досвіду роботи в AutoCAD, ви зможете конвертувати лінії в 2-х мірні площини, площини в 3-х мірні фігури, додавати достовірно відтворені матеріали, а також працювати зі світлом і тінями.
