Як побудувати требушет (1 метр): 9 кроків

Перш ніж взятися за роботу, проведіть дослідження. в Інтернеті є багато хороших сайтів, присвячених тому, як зробити требушет. ^[1]

Складіть план і намалюйте схему. не ускладнюйте собі завдання: нехай ваш перший требушет буде простим. Далі розказано, як зробити трикутну модель, укріплену знизу.

План-це важливо. Ви не зобов'язані слідувати йому від початку і до кінця, але він допоможе вам в тому випадку, якщо ви раптом щось забудете. Ви переконаєтеся в цьому самі по ходу роботи. Ось короткий перелік того, що вам належить зробити:

• Зібрати прямокутну опорну раму.
• Встановити вертикальні стійки і закріпити їх кутовими скобами.
• Зібрати і встановити метальний важіль.
• Виготовити жолоб, по якому буде котитися снаряд.
• Встановити противагу.
• Встановити спусковий гачок і ланцюг для регулювання спускового пристрою.
• Прикріпити пращу.

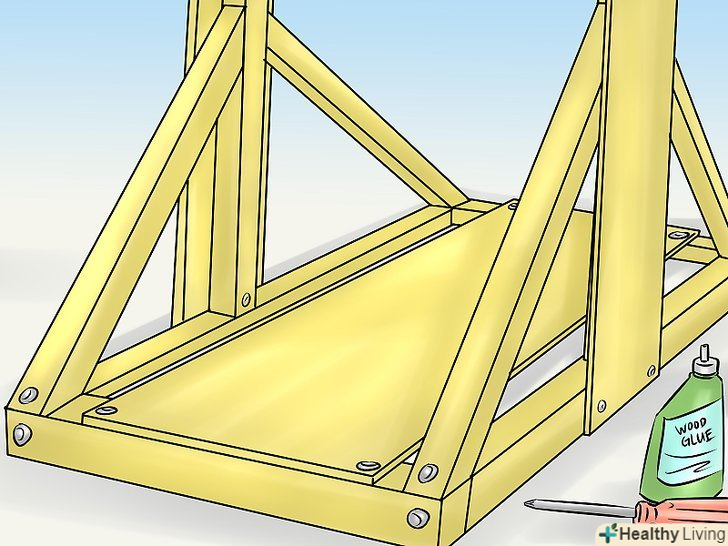

Зробіть опорну раму і бічні опори. прагніть до прямокутної форми, а не до квадратної. Візьміть бруски, відміряйте деталі потрібної довжини, відпиляєте їх, прикладіть один до одного, намажте столярним клеєм і скріпіть шурупами.

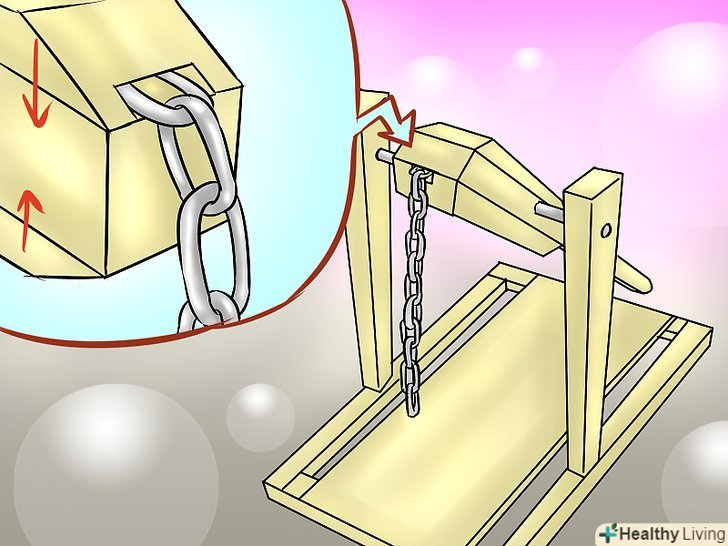

Прикріпіть ланцюг до метального важеля. баласт (відерце з під-під наповнювача для котячого туалету з камінням) кріпиться до ланцюга так, щоб він міг вільно рухатися. Метальний важіль складається з одного довгого і двох коротких брусків. Ланцюг кріпиться саморізом до кожного з коротких брусків за допомогою шайби. Перш ніж скріплювати між собою всі три бруска, видовбати в них невеликий жолобок для того, щоб закріпити ланцюг і шайбу.

• Зверніть увагу, що потім ми замінимо дерев'яний штир (поперечну балку) на металеву трубку. Поперечна балка - це точка опори або центр обертання між противагою і далеким кінцем метального важеля. Графітова мастило (а ще краще — підшипники), нанесена на поперечну балку в місцях її з'єднання з опорами, допоможе зменшити тертя.
• А це в кадр потрапив наш креслення.
• Дерев'яний тримач для рушників, який використовується в якості поперечної балки, виявився занадто кволим для того, щоб витримати відерце з камінням, тому він була замінений на металеву трубку — вона більш надійна.
• Прихований саморіз проходить через брусок і отвір, висвердлений в металевій трубці. Це потрібно для того, щоб трубка не прокручувалася всередині важеля, а рухалася разом з ним.
• Метальний важіль повинен бути легким, але міцним. Якщо він буде занадто важким, то та енергія, яка повинна метати кулі, піде на його розгойдування.
• Один кінець мотузки нерухомо прикріплений до кінця метального важеля. Інший кінець прив'язаний до металевого кільця. У момент вильоту снаряда кільце зісковзує з металевого штиря приблизно під кутом 90 градусів до землі. Щоб уявити, як це працює, згадайте Давида, Голіафа і метальну пращу, один з кінців якої залишається в руці, а другий відпускається, щоб метнути камінь.

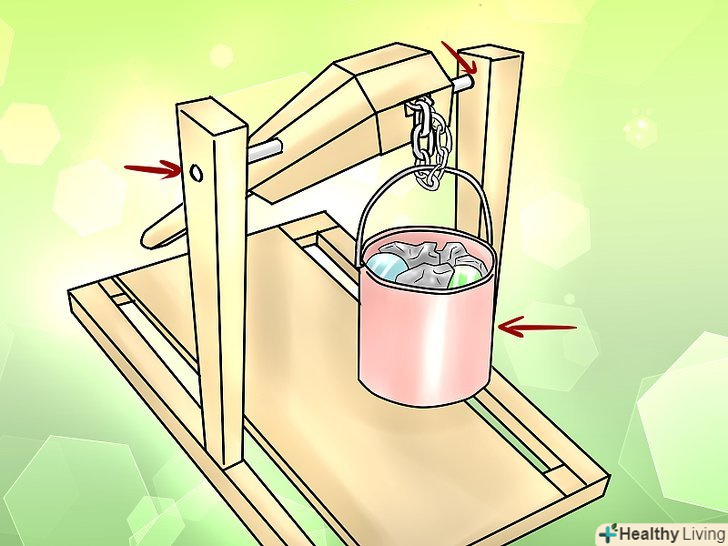

Встановіть жолоб, по якому буде котитися снаряд, і прикріпіть кошик для баласту до ланцюга метального рачага. коли баласт падає, метальний важіль прокручується, і праща викидає снаряд.

• Зверніть увагу на дерев'яні ковпачки на кінцях металевої трубки — вони не дають їй рухатися з боку в бік.
• На фотографії в лівому кутку стоїть відерце з ручками хрест-навхрест. Виявилося, що відерце з однією ручкою з'їжджає, тому відерце з додатковою ручкою було додано.
• Не забувайте про те, що наші снаряди — це кулі для крокету, а камені в відерці потрібні для баласту.

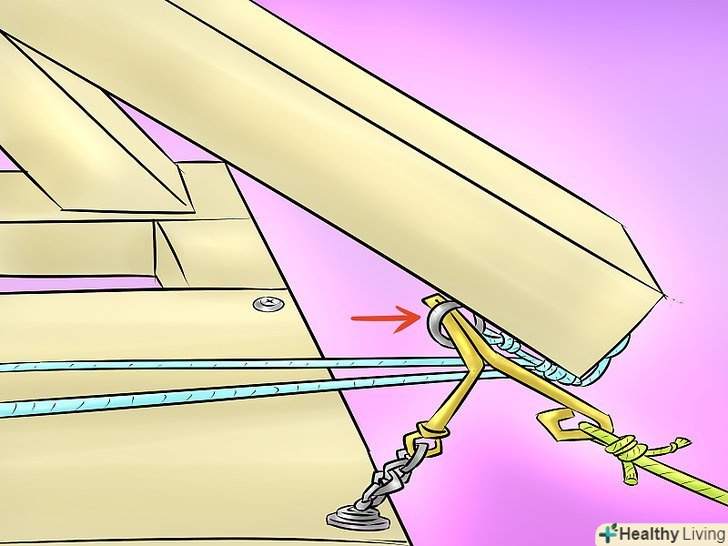

Дотримуючись середньовічних традицій, ви можете зробити спусковий гачок з акуратно вигнутих плічок для одягу.

• Дуже важливо загнути кінець спускового гачка, які з'єднується з ланцюгом, вертикально вниз. Невелике викривлення дозволяє спускового гачка не вислизати з гвинта з вушком завчасно. Коли ми тягнемо за мотузку, спусковий гачок провертається навколо загнутого кінця, вставленого в ланцюг, і вискакує з гвинта з вушком.
• Це безпечний і надійний спусковий пристрій. Його перевага в тому, що воно обертається навколо осі і у нього зміщений «центр натягу». Пускову мотузку можна смикати з безпечної відстані, стоячи в стороні від требушета.

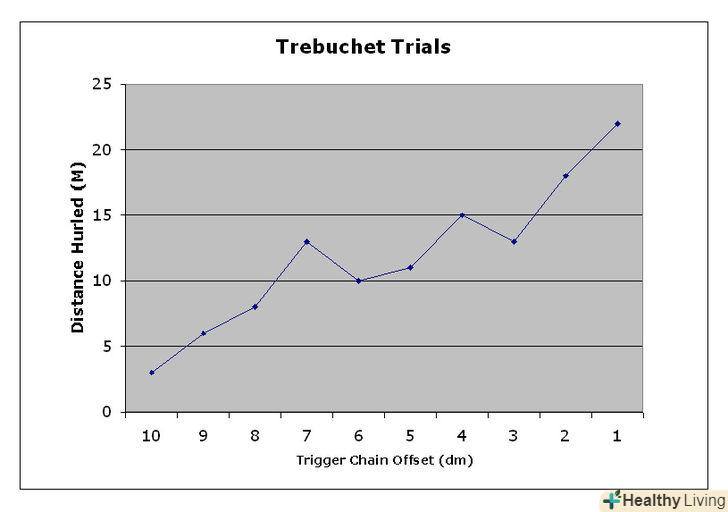

• Ланцюг, прикріплений до опорної рами, має запас довжини. Нанесіть на неї позначки через кожні десять сантиметрів. Положення спускового гачка можна міняти: чим ближче він знаходиться до опорної рами, тим більшу відстань проходить важіль, і тим далі летить снаряд. Чим далі від опорної рами - тим менша відстань проходить важіль, і тим ближче летить снаряд. Ви можете скласти калібрувальну таблицю і відзначати, куди ставити спусковий гачок, щоб випустити снаряд на потрібне вам відстань.

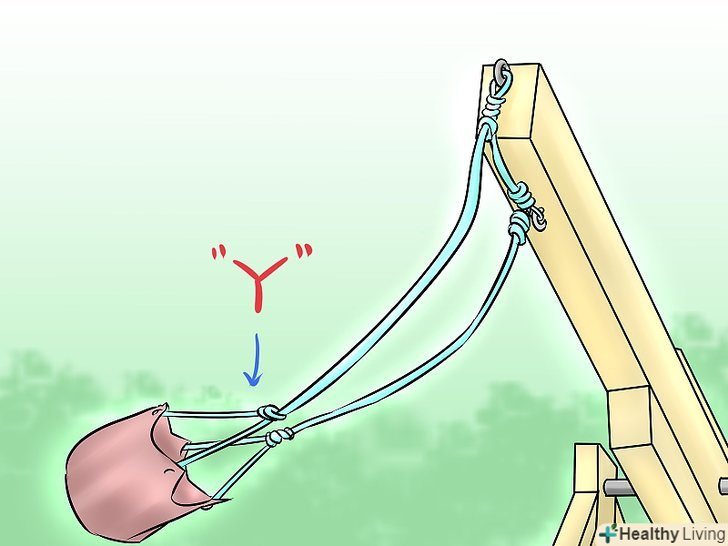

Прикріпіть сумку пращі. спочатку ми використовували верхню частину звичайної панамки, але результат нам не дуже сподобався, тому ми вирішили зробити сумку з квадратного шматка шкіри. Зверніть увагу на те, що мотузка кріпиться до шматка в чотирьох місцях у вигляді букви Y. Якщо ви прикріпіть мотузку тільки в двох точках, то стріляти буде практично неможливо. Краще зробити так, щоб з кожного боку було по дві точки кріплення, тоді у вас вийде цілком собі кишеню.

• Жолоб допомагає снаряду котитися рівно і вистрілити прямо. З боків дошки знаходяться бортики, завдяки яким він залишається в центрі.
